LG 49UT570H0UA Easy Setup Manual
  1. Manuals
  2. Brands
  3. LG Manuals
  4. LED TV
  5. 49UT570H0UA
  6. Easy setup manual

LG 49UT570H0UA Easy Setup Manual

Hide thumbs Also See for 49UT570H0UA:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ENGLISH
Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
ESPAÑOL
Guía Rápida de Configuración
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
FRANÇAIS
Guide de configuration rapide
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour pouvoir vous y reporter
ultérieurement.

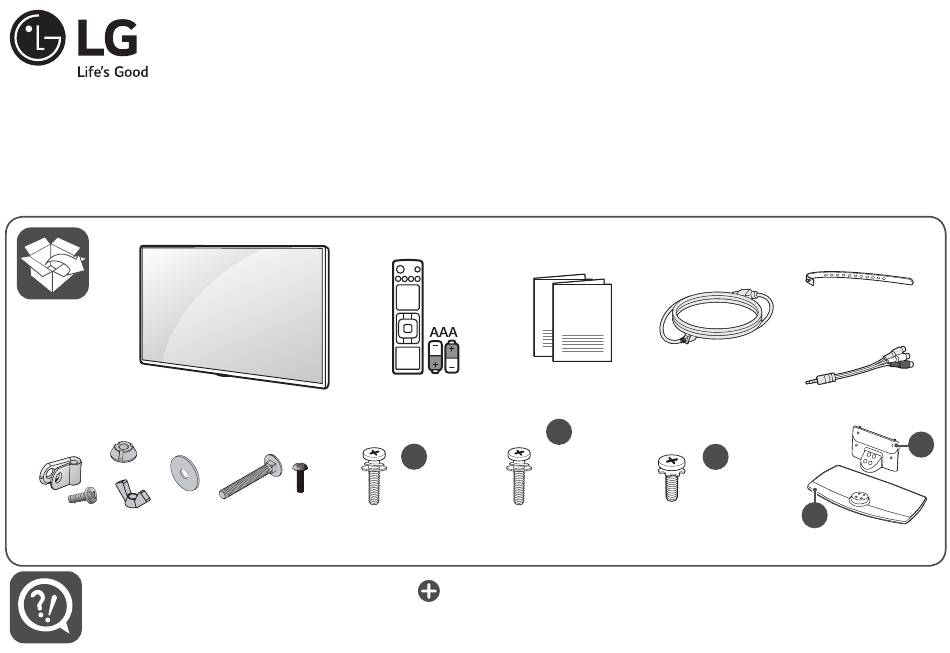

X 2
www.lg.com
12
14
16
20
AAA
X 2
X 2
X 2
12
14
16
20
AAA
c
c
X 4
(M4 X L20)
(M4 X L20)
UT570H*
UT670H*
Depending upon model / Según el modelo / Selon le modèle
49UT770H0UA
55UT770H0UA
43UT570H9UA
50UT570H9UA
55UT570H9UA
X 4
d
X 4
(M4 x L12)
UT770H*
12
14
16
LED TV
43UT570H0UA
49UT570H0UA
50UT570H0UA
55UT570H0UA
43UT670H0UA
49UT670H0UA
55UT670H0UA
a
b
20
Printed in Korea
