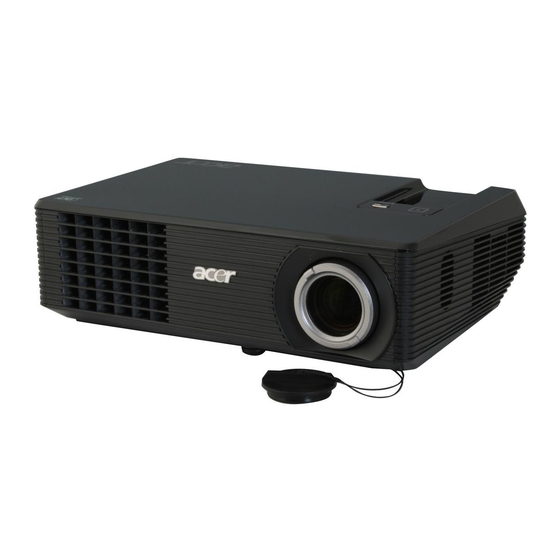

Acer X1160P Benutzerhandbuch
Hide thumbs
Also See for X1160P:
- User manual (53 pages) ,
- Specifications (2 pages) ,
- Service manual (112 pages)
Table of Contents
Advertisement
Quick Links
Advertisement
Table of Contents
Related Manuals for Acer X1160P
Summary of Contents for Acer X1160P
- Page 1 Acer Projektor X1160/X1160P/X1260/X1260K Serie Benutzerhandbuch...
- Page 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
- Page 3 Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
- Page 4 • Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
- Page 5 Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
- Page 6 Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.
- Page 7 Betriebsumgebung für die Verwendung der drahtlosen Funktion (optional) Warnung! Schalten Sie aus Sicherheitsgründen alle drahtlosen oder Rundfunkgeräte aus, wenn Sie das Gerät unter folgenden Bedingungen verwenden. Zu diesen Geräten zählen ein drahtloses lokales Netzwerk (WLAN), Bluetooth-Gerät, 3G-Gerät usw. Denken Sie daran, alle speziellen Regelungen, die in bestimmten Gegenden in Kraft sind, zu befolgen und das Gerät immer auszuschalten, wenn sein Gebrauch verboten ist oder es Störungen oder Gefahren verursachen kann.
- Page 8 viii Hörgeräte. Manche digitale drahtlose Geräte können mit manchen Hörgeräten interferieren. Wenden Sie sich an den Kundendienst, falls eine Interferenz auftritt. Fahrzeuge Hochfrequenzsignale können unsachgemäß installierte oder mangelhaft abgeschirmte elektronische Systeme in Kraftfahrzeugen wie z.B. elektronische Einspritzanlagen, elektronische Antiblockiersysteme, elektronische Geschwindigkeitssteuersysteme und Airbagsysteme beeinträchtigen.
- Page 9 Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://global.acer.com/about/ sustainability.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
-
Page 10: Vorsichtsmaßnahmen
Das allererste: Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Page 11: Table Of Contents
Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Bedienung Acer Empowering Technologie OSD-Menüs Farbeinstellungen Bildeinstellungen Management-Einstellungen Audioeinstellungen Spracheinstellungen... - Page 12 Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Page 13: Einführung
Für diesen Projektor wurde die Singlechip-DLP seinen herausragenden Merkmalen gehören: ® • Technologie • X1160/X1160P/X1160Z/X1160PZ Serie: Native Auflösung von 800 x 600 SVGA X1260/X1260K Serie: Native Auflösung von 1024 x 768 XGA 4:3 / 16:9 Seitenverhältnis unterstützt • ColorBoost Technologie mit ausgezeichneter Farbleistung •... -
Page 14: Lieferumfang
Die folgenden Artikel gehören zum Lieferumfang des Projektors. Bitte prüfen Sie die Vollständigkeit des Produkts. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. Projektor mit Netzkabel VGA-Kabel Objektivabdeckung CR2025 Composite-Videokabel Batterie Sicherheitskarte Acer Projector Quick Start Guide Benutzerhandbuch Fernbedienung Schnellstartanleitung... -
Page 15: Überblick Über Den Projektor
Überblick über den Projektor Aussehen des Projektors Frontseite/ Oberseite Beschreibung Zoomring (X1160Z/X1160PZ/X1260/ X1260K Serie) Fokusring Zoomobjektiv Objektivabdeckung Rückseite Beschreibung Analoger PC-Signal-/HDTV-/ Komponenten-Videoeingangsanschluss S-Videoeingangsanschluss Composite-Videoeingangsanschluss USB-Anschluss Netzanschluss Beschreibung Ein-/Ausschalter und Power (Ein/Aus) Indikator-LED Fernbedienung Fernbedienungsempfänger Beschreibung Kensington Schlossanschluss Die folgenden Elemente gibt es nur in der X1260/X1260K-Reihe: RS232-Anschluss Monitor Loop-through-... -
Page 16: Fernbedienung Und Bedienfeld Layout
Fernbedienung und Bedienfeld Layout # Symbol Funktion Infrarotsender Damit werden Signale an den Projektor gesendet. Ein/Aus , Ein-/Ausschalter und Power (Ein/Aus) Indikator-LED. Ein/Aus LED POWER Siehe Beschreibung im Abschnitt "Ein-/Ausschalten des Projektors". • MENü • Vier Pfeiltasten Verwenden Sie diese Pfeiltasten, um Elemente auszuwählen oder Einstellungen zu ändern. - Page 17 Videowiedergabe. Drücken Sie auf "HIDE", um das Bild auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen. Empowering key Einmalige Acer-Funktionen: eView, eTimer Management. FREEZE Mit dieser Taste halten Sie das Bild auf dem Bildschirm an. Hinweis:...
-
Page 18: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors Beschreibung Netzkabel VGA-Kabel Composite-Videokabel USB-Kabel Hinweis:Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Beschreibung S-Videokabel Audiokabelanschluss/ Anschluss RS232-Kabel... -
Page 19: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe (Abbildung #1). Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des Stromschalters am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau. (Abbildung #2) Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. -
Page 20: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie zweimal die Taste "Ein/Aus ", um den Projektor auszuschalten. Die folgende Nachricht wird für ca. 5 Sekunden angezeigt. “Bitte noch einmal den Stromschalter drücken, um den Ausschaltvorgang zu vervollständigen.“ Nach dem Starten des Ausschaltvorgangs blinkt die Betriebs-LED schnell rot und das Gebläse arbeitet weiterhin für ungefähr 120 Sekunden. -
Page 21: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. Projektionsbild anheben/absenken: Mit Hilfe der Winkelverstellfüße (Abbildung #1) können Sie die Feineinstellung vornehmen. -
Page 22: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • X1160 Serie Beispiel: Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit der Bildgröße 76 Zoll möglich. - Page 23 X1160Z/X1160PZ/X1260/X1260K Serie Bildgröße Gewünsc (Min. Zoomfaktor) Entfernu Diagonal ng (m) B (cm) x (Zoll) <A> H (cm) <B> 70 x 52 93 x 70 116 x 87 140 x 105 163 x 122 186 x 140 209 x 157 233 x 174 279 x 209 326 x 244 372 x 279...
-
Page 24: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • X1160 Serie Beispiel: Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2m von der Leinwand auf. - Page 25 X1160Z/X1160PZ/X1260/X1260K Serie Gewünschte Bildgröße Diagonal (Zoll) B (cm) x H (cm) <A> 61 x 46 81 x 61 102 x 76 122 x 91 142 x 107 163 x 122 183 x 137 203 x 152 244 x 183 305 x 229 366 x 274 406 x 305 508 x 381...
-
Page 26: Bedienung
Bedienung Acer Empowering Technologie Empowering-Taste Acer eView Management Acer eTimer Management Acer Power-Taste bietet zwei exklusive Acer-Funktionen: "Acer eView Management" und "Acer eTimer Management". Drücken Sie auf die Taste " " für länger als eine Sekunde, um das OSD-Hauptmenü zu öffnen und damit die Funktion zu modifizieren. -
Page 27: Osd-Menüs
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Um das OSD-Menü zu öffnen, drücken Sie "MENü " auf der Fernbedienung. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten auswählen. -
Page 28: Farbeinstellungen
Farbeinstellungen Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Hell: Für optimale Helligkeit. • Schw. Tafel: Der Schreibtafel-Modus kann die Anzeigefarbe • Nutzer1: Benutzerdefinierte Einstellungen. •... -
Page 29: Bildeinstellungen
Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. • Drücken Sie auf Bild zu erhöhen. • Drücken Sie auf Bild zu erhöhen. Hinweis: Im Computer- oder DVI-Modus werden die Funktionen "Farbsättigung" und "Farbton" nicht unterstützt. Bildeinstellungen Trapezkorrektur Hier korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht. - Page 30 Hinten unten • Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. Hinten oben • Bei dieser Funktion wird das Bild gespiegelt und "auf den Kopf gestellt". So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden.
-
Page 31: Management-Einstellungen
Management-Einstellungen Auto-Aus Der Projektor wird automatisch ausgeschaltet, wenn es innerhalb der festgelegten Zeit keine Signaleingabe gibt. (in Minuten) Quellen festlegen Der Projektor sucht nach anderen Signalen, wenn das momentane Eingabesignal verloren gegangen ist und die Quellenverriegelung auf "Aus" gestellt ist. Wenn die Quellenverriegelung auf "Ein" gestellt ist, wird der aktuelle Quellkanal "verriegelt", bis Sie die Taste "Source"... - Page 32 Ein einmaliges, 6-stelliges "Universalkennwort" ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Ein-/Ausschalter deaktivieren •...
-
Page 33: Audioeinstellungen
Audioeinstellungen Lautstärke • Drücken Sie auf • Drücken Sie auf • Stumm Wählen Sie "Ein", um die Tonausgabe verstummen zu lassen. • Wählen Sie "Aus", um die Lautstärke wiederherzustellen. Hinweis: Audiomenü ist für X1260/X1260K Serie. , um die Lautstärke zu verringern. , um die Lautstärke zu erhöhen. -
Page 34: Spracheinstellungen
Zeiteinstellungen Timer-Start • Drücken Sie auf beenden. Timer-Intervall • Drücken Sie auf einzustellen. Timer-Anzeige • Drücken Sie auf Anzeigemodus einzustellen. • Timer-Ort Hier stellen Sie die Position des Timers auf dem Bildschirm ein. Spracheinstellungen Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. -
Page 35: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Es wird kein Bild •... - Page 36 Bild nur teilweise, • rollend oder • falsch angezeigt (Bei Notebooks) • Der Bildschirm des • Notebook- Computers zeigt die Präsentation nicht an. • Das Bild wackelt • oder flimmert. • Das Bild hat einen • senkrechten flimmernden • Streifen. Das Bild ist •...
- Page 37 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD- oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: "Breitbild"- • Format langgestreckt. • • Bild zu klein oder • zu groß •...
- Page 38 OSD-Meldungen Zustand Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Lampe auswechseln - Die Lampe erreicht bald seine Standzeit. Bereiten Sie sich vor, sie bald auszuwechseln.
-
Page 39: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Meldung Netzanschluss Blinkt EIN bis AUS 100ms Standby Ein-/Ausschalter EIN Lampen-Neuversuch Ausgeschaltet (Abkühl- Modus) Ein-/Ausschalter AUS: Abkühlung abgeschlossen; Standby- Modus Fehler (Überhitzung) Fehler (Gebläse festgeklemmt) Fehler (Lampe versagt) Fehler (Farbrad versagt) Betriebs-LED Schnell blinkend Schnell blinkend Abwechselnds rotes Blinken und blaues Leuchten Abwechselnds rotes Blinken und blaues Leuchten... -
Page 40: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung "Das Ende der Lampenstandzeit wird im Vollleistungsbetrieb bald erreicht. Bitte ersetzen! auf dem Bildschirm angezeigt.Wechseln Sie bitte schnellstmöglich die Lampe aus, wenn Sie diese Meldung sehen. - Page 41 Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
- Page 42 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
- Page 43 Verstellen Sie gegebenenfalls den Winkel und die Position. Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Durchmesser (mm) X1160/X1160P/ X1260/X1260K Unterlegscheibentyp Länge (mm) Groß Klein...
-
Page 44: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem Auflösung Computerkompatibilität Videokompatibilität Seitenverhältnis Mögliche Anzeigefarben Projektionsobjektiv Projektionsbildschirmgröße (diagonal) Projektionsentfernung Projektionsfaktor Horizontale Scanrate... - Page 45 E/A-Anschlüsse Standardlieferumfang * Das Design und die technischen Daten können ohne Ankündigung geändert werden. • Netzanschluss x 1 • VGA-Anschluss x1 • Composite Video x 1 • S-Video x1 • USB x1: für Fern-Computersteuerung Die folgenden Elemente gibt es nur in der X1260/ X1260K-Reihe: •...
-
Page 46: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung 640x480 640x480 640x480 640x480 720x400 720x400 SVGA 800x600 800x600 800x600 800x600 800x600 832x624 1024x768 1024x768 1024x768 1024x768 SXGA 1152x864 1152x864 *1152x864 1280X1024 *1280X1024 *1280X1024 QuadVGA 1280x960 *1280x960 SXGA+ *1400x1050 Power Mac G4 640x480 800x600... - Page 47 PowerBook G4 640x480 640x480 800x600 1024x768 1152x870 *1280x960 i Mac DV (G3) 1024x768 VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung WXGA 1280x768 1280x768 *1280x768 1280x720 1280x800 1440x900 Hinweis: "*" X1260/X1260K Serie 31,4 66,6(67) 34,9 37,9 48,4 68,7 75,0 60,0 V.Frequenz [Hz] H.Frequenz [kHz] 47,8 60,3...
- Page 48 Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
- Page 49 Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. (Bitte besuchen Sie http://global.acer.com/support/certificate.htm für komplette Dokumente.) Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
- Page 50 Europäische Union (EU) Die Konformität mit den folgenden harmonisierten Normen gemäß der R&TTE- Richtlinie 1999/5/EG wurde bescheinigt: • Artikel 3.1(a) Gesundheit und Sicherheit EN60950-1:2001 • EN50371:2002 (SAR, general FR device) • Artikel 3.1(b) EMV • EN301 489-1 V1.4.1 (common technical requirement) •...
- Page 51 Product: DLP Projector Model Number: DSV0705/DSV0708 Machine Type: X1160/X1260 series Name of Responsible Party: Acer America Corporation Address of Responsible Party: 333 West San Carlos St. San Jose, CA 95110 U. S. A. Contact Person: Acer Representative Phone No.: 254-298-4000 Fax No.:...
-
Page 52: Declaration Of Conformity
Declaration of Conformity Acer Computer (Shanghai) Limited 3F, No. 168 Xizang medium road, Huangpu District, Shanghai, China Contact Person: Mr. Easy Lai Tel: 886-2-8691-3089 Fax: 886-2-8691-3000 E-mail: easy_lai@acer.com.tw Hereby declare that: Product: DLP Projector Trade Name: Acer Model Number: DSV0705/DSV0708...
