Dimensioni FWD-40LX2F:
988 × 591 × 125 mm
FWD-40LX2X:
994 × 597 × 125 mm
FWD-32LX2F:
796 × 486 × 107 mm
FWD-32LX2X:
802 × 492 × 107 mm
(l/a/p, escluse le parti sporgenti)
Peso FWD-40LX2F:
Circa 25,0 kg
FWD-40LX2X:
Circa 26,0 kg
FWD-32LX2F:
Circa 16,0 kg
FWD-32LX2X:
Circa 17,0 kg
Accessori in dotazione
Cavo di alimentazione CA (1)
Fermaspina CA (2)
Fermacavi
Cavo del segnale video componente
(HD15 - RCA × 3) (1)
Adattatore BNC-RCA (1)
Telecomando RM-FW001 (1)
Pile formato AA (R6) (2)
Istruzioni per l'uso (1)
Accessori opzionali
Supporto per monitor SU-42FW/32FW
Diffusori SS-SP40FW/32FW
Adattatori opzionali per l'espansione del
sistema, serie BKM-FW
Normative sulla sicurezza
UL 60950-1, CSA N. 60950-1-03
(c-UL), FCC Class B, IC Class B, EN
60950-1 (NEMKO), CE, C-Tick
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
36
IT
Tipo da 40" (4), tipo da
32" (6)
Assegnazione dei piedini

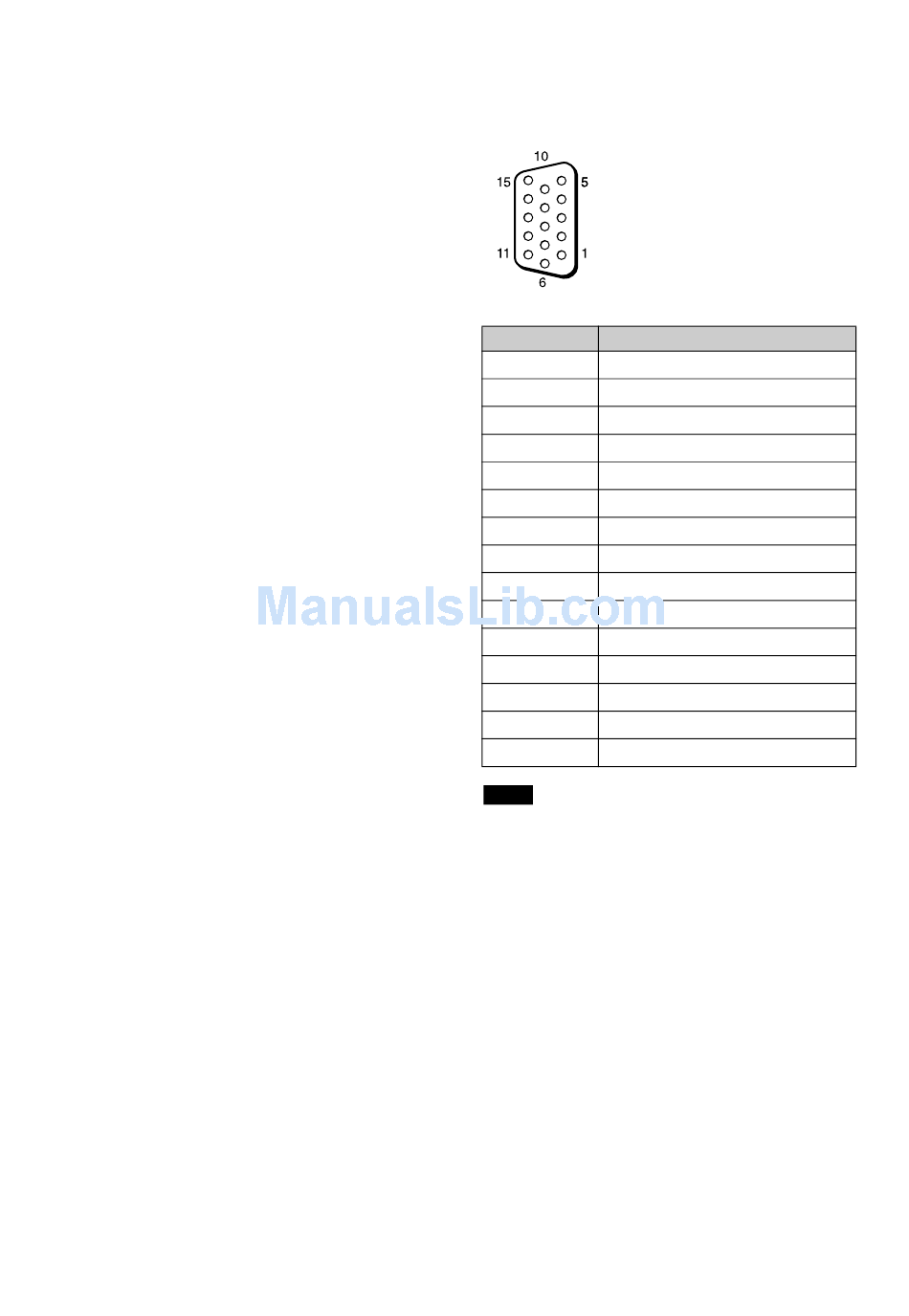

Connettore HD15 (RGB/COMPONENT) (D-sub a
15 piedini)
N. piedino Segnale
1 Video rosso o C
2 Video verde o Y
3 Video blu o C
4 Terra
5 Terra
6 Terra rosso
7 Terra verde
8 Terra blu
9 Non utilizzato
10 Terra
11 Terra
12 SDA
13 Sincronismo H o video composito
14 Sincronismo V
15 SCL
Nota
Durante l'immissione di un segnale componente,
assicurarsi di non immettere segnali sincronici ai piedini
13 e 14. Diversamente, è possibile che l'immagine non
venga visualizzata correttamente.
/P
R R
/P
B B
