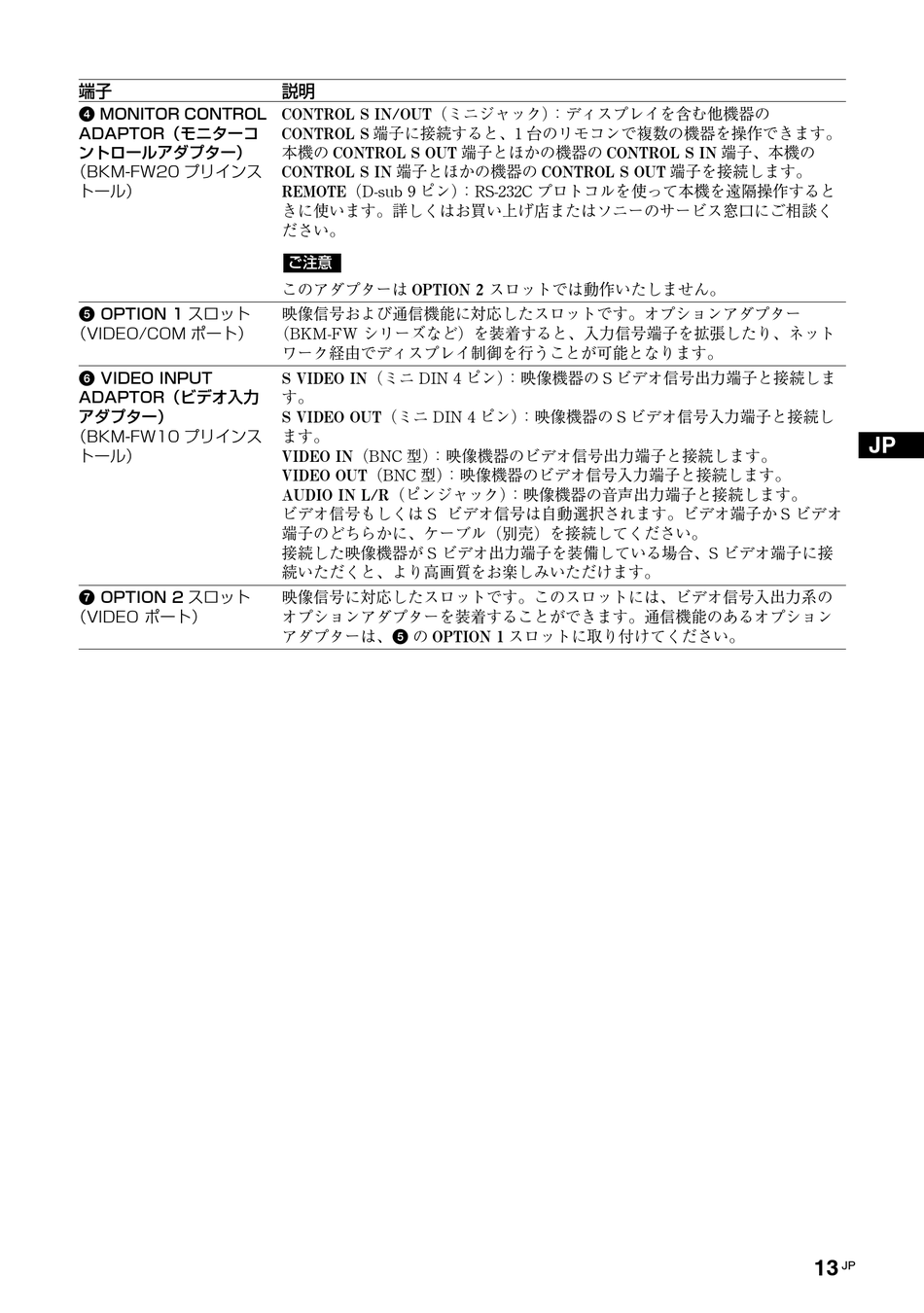

端子
4 MONITOR CONTROL
ADAPTOR（モニターコ
ントロールアダプター）
（BKM-FW20 プリインス
トール）
5 OPTION 1 スロット
（VIDEO/COM ポート）
6 VIDEO INPUT
ADAPTOR（ビデオ入力
アダプター）
（BKM-FW10 プリインス
トール）
7 OPTION 2 スロット
（VIDEO ポート）
説明
CONTROL S IN/OUT（ミニジャック） ：ディスプレイを含む他機器の
CONTROL S 端子に接続すると、1 台のリモコンで複数の機器を操作できます。
本機の CONTROL S OUT 端子とほかの機器の CONTROL S IN 端子、本機の
CONTROL S IN 端子とほかの機器の CONTROL S OUT 端子を接続します。
REMOTE（D-sub 9 ピン） ：RS-232C プロトコルを使って本機を遠隔操作すると
きに使います。詳しくはお買い上げ店またはソニーのサービス窓口にご相談く
ださい。
ご注意
このアダプターは OPTION 2 スロットでは動作いたしません。
映像信号および通信機能に対応したスロットです。オプションアダプター
（BKM-FW シリーズなど）を装着すると、入力信号端子を拡張したり、ネット
ワーク経由でディスプレイ制御を行うことが可能となります。
S VIDEO IN（ミニ DIN 4 ピン） ：映像機器の S ビデオ信号出力端子と接続しま
す。
S VIDEO OUT（ミニ DIN 4 ピン） ：映像機器の S ビデオ信号入力端子と接続し
ます。
VIDEO IN（BNC 型） ：映像機器のビデオ信号出力端子と接続します。
VIDEO OUT（BNC 型） ：映像機器のビデオ信号入力端子と接続します。
AUDIO IN L/R（ピンジャック） ：映像機器の音声出力端子と接続します。
ビデオ信号もしくは S ビデオ信号は自動選択されます。ビデオ端子か S ビデオ
端子のどちらかに、ケーブル（別売）を接続してください。
接続した映像機器が S ビデオ出力端子を装備している場合、S ビデオ端子に接
続いただくと、より高画質をお楽しみいただけます。
映像信号に対応したスロットです。このスロットには、ビデオ信号入出力系の
オプションアダプターを装着することができます。通信機能のあるオプション
アダプターは、5 の OPTION 1 スロットに取り付けてください。
