  • Page 1 PROFESSIONAL DYNAMIC VOCAL MICROPHONE OWNER'S MANUAL...

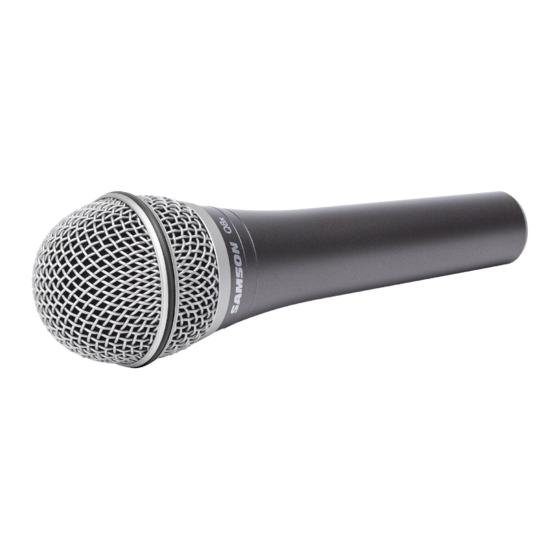

  • Page 2 The Q8x is a hand held dynamic microphone that excels both on the stage and in the recording studio. Thanks to its neodymium magnet and lightweight diaphragm, the Q8x provides a linear frequency response for superior reproduction, with the capability to withstand high sound pressure levels.
  • Page 3 Features • Dynamic mic element with neodymium magnet provides an • Able to withstand high SPL (Sound Pressure Levels) lending itself extended range frequency response for optimum reproduction to a wide range of miking situations and exceptionally clear, crisp sound. •...

  • Page 4: Proximity Effect

    20000 Hz FREQUENCY IN Hz The Q8x will boost bass frequencies when the microphone is between 0 – 2 inches from the sound source. As you move the sound source further away from the microphone, the bass response will gradually...
  • Page 5 Microphone Placement Guidelines Listed are some common microphone placement techniques. Use these suggestions as a guide and let your ears determine what works best in your situation. • Sound source less than 6 inches away from mic — Full sound, pronounced bass, increased isolation from background noise. •...
  • Page 6 90° 90° 90° and to reject signal coming from behind or from the side. The Q8x has a supercardioid pattern, which is a variation of the standard cardioid pattern with a slightly tighter pick-up pattern that helps increase the 135°...

  • Page 7: Frequency Response

    The Q8x microphone has been designed with a frequency response that has been tailored for vocal performance with a slight lift in the mid-range and a low end roll-off. The Q8x also excels at miking instruments and speaker cabinets. The response is created by the careful consideration of the microphone element and the design of the capsule porting.
  • Page 8 Wiring The Q8x can be connected to any type of equipment that has a Hot (2) Hot (2) Common (1) Common (1) microphone preamp using a standard microphone cable. As shown in Solder Points Solder Points the wiring diagrams below, connect the female XLR end directly to the Q8x’s gold-plated connector and the other end to the microphone input.

  • Page 9: Specifications

    Specifications Element ... . . Dynamic Microphone Connector ..3-pin, XLR-type Magnet structure ..Neodymium Polarity ... . . Positive pressure on diaphragm causes positive voltage on pin 2 Frequency Response .
  • Page 10 à vos enregistrements audio et à vos applications de prise de son vocale. Le Q8x est un microphone dynamique à main, idéal aussi bien pour la scène que pour les enregistrements en studio. Grâce à son aimant en néodyme et à...

  • Page 11: Caractéristiques

    Caractéristiques • L’élément du micro dynamique doté d’un aimant en néodyme • Capable de supporter des niveaux de pression élevés, ce qui le fournit une large gamme de réponses en fréquence pour rend idéal pour un large éventail de situations de prises de son. assurer une reproduction optimale pour émettre un son clair et •...

  • Page 12: Effet De Proximité

    FRÉQUENCE EN Hz diminue et que le microphone commence à émettre un son plus fin. Le modèle Q8x stimule les basses fréquences lorsque le microphone se situe à une distance comprise entre 0 – 2 pouces (0 et 5 cm) de la source sonore.
  • Page 13 Instructions de positionnement du microphone Vous trouverez ci-dessous quelques techniques de positionnement du microphone. Utilisez ces suggestions comme guide pour aider vos oreilles à déterminer la méthode la mieux adaptée à votre situation. • Source sonore à une distance inférieure à 6 pouces (15 cm) du microphone — Sonorités pleines, basses fréquences prononcées, isolation augmentée du bruit de fond.
  • Page 14 90° 90° 90° 90° conçus pour accepter les signaux provenant de l’avant et pour rejeter tous les signaux provenant de l’arrière ou du côté. Le Q8x présente une courbe supercardioïde, soit une variation de la courbe cardioïde 135° 135° 135°...

  • Page 15: Réponse En Fréquence

    Réponse en fréquence Le microphone Q8x a été conçu avec une réponse en fréquence adaptée aux performances vocales combinée à une augmentation légère dans la plage moyenne et à une atténuation de l’extrémité basse. Le modèle Q8x est également idéal pour les instruments de prise de son et les enceintes.
  • Page 16 Câblage Il est possible de relier le modèle Q8x à tout type d’équipement Chaud (2) Chaud (2) Commun (1) Commun (1) Points de Points de doté d’un préamplificateur de microphone, au moyen d’un câble soudure soudure de microphone standard. Comme illustré sur les schémas de câblage ci-dessous, brancher la prise XLR femelle directement...

  • Page 17: Spécifications

    Spécifications Élément ....Dynamique Polarité ... La pression positive sur le diaphragme crée Structure de l’aimant ..Néodyme une tension positive sur la broche 2 de référence, la broche 3 Réponse en fréquence .
  • Page 18 Grad an Präzision und eine klare Übertragung für Ihre Auftritte und Gesangsmikrofonierung im Studio. Das Q8x ist ein dynamisches Handmikrofon, das sowohl auf der Bühne als auch im Aufnahmestudio eine gute Figur macht. Dank seines Neodym-Magneten und der leichten Membran verfügt das Q8x über einen linearen Frequenzgang für hervorragende Klangabbildung auch bei hohen Schalldrücken.
  • Page 19 Leistungsmerkmale • Der dynamische Wandler mit Neodym-Magnet bietet einen • Für hohe Schalldrücke (SPL) und somit für eine Vielzahl von erweiterten Frequenzgang für optimale Klangreproduktion und Mikrofonierungssituationen geeignet. besonders klaren, definierten Klang. • Spezielle pneumatische Kapselaufhängung minimiert • Der extrem empfindliche Wandler erfasst bei jedem Einsatz auch Handgeräusche.
  • Page 20 2000 5000 10000 20000 Hz FREQUENZ IN Hz Das Q8x hebt den tieffrequenten Bereich an, wenn das Mikrofon zwischen 0 und 2,5 cm von der Schallquelle entfernt ist. Wenn Sie die Schallquelle weiter vom Mikrofon entfernen, wird der Tiefenbereich allmählich bedämpft.
  • Page 21 Mikrofon-Aufstellungsempfehlungen Im Folgenden sind einige gebräuchliche Aufstellungsempfehlungen für Mikrofone aufgeführt. Verwenden Sie diese Empfehlungen als Grundlage und entscheiden Sie mit den Ohren, was unter Ihren Umständen am besten funktioniert. • Schallquelle weniger als 15 cm vom Mikrofon entfernt – voller Klang, definierte Tiefen, maximale Bedämpfung von Hintergrundgeräuschen. •...
  • Page 22 90° 90° 90° dafür ausgelegt, hauptsächlich Schallquellen von vorne aufzunehmen und Schallquellen von hinten oder von der Seite zu bedämpfen. Das Q8x verfügt über eine Supernierencharakteristik. Dies ist eine Variante der normalen Nierencharakteristik mit einer stärkeren 135° 135° 135° 135°...
  • Page 23 Frequenzgang Das Q8x-Mikrofon wurde mit einem Frequenzgang ausgestattet, der aufgrund einer Mittenanhebung und einer Tiefenbedämpfung für Gesangs-/Sprachanwendungen besonders geeignet ist. Das Q8x macht auch bei der Mikrofonierung von Instrumenten und Lautsprechern eine gute Figur. Der Frequenzgang entsteht durch die Kombination von Wandlerelement und der Konstruktion der Einlässe in der...
  • Page 24 Schaltplan unten gezeigt mit einem weiblichen XLR-Stecker, der in Ansicht Ende Ansicht Ende XLR-Buchse Kalt (3) Kalt (3) XLR-Stecker die goldbeschichtete XLR-Buchse des Q8x gesteckt und mit dem Heiß (2) Mikrofoneingang verbunden wird. Spitze (heiß) Heiß Schirm (1) Lötpunkte Klinkenstecker...

  • Page 25: Technische Daten

    Technische Daten Wandlerprinzip ..dynamisch Mikrofonanschluss ..XLR (3 Stifte) Magnetstruktur..Neodym Polarität ... . . Überdruck auf Membran führt zu positiver Spannung an Stift 2 bez.
  • Page 26 El Q8x es un micrófono dinámico portátil que sobresale tanto en el escenario como en el estudio de grabación. Gracias a su imán de neodimio y diafragma ligero, el Q8x ofrece una respuesta de frecuencia lineal para una reproducción superior, con la capacidad de soportar altos niveles de presión del sonido.
  • Page 27 Características • Elemento del micrófono dinámico con imán de neodimio que • Capaz de soportar elevados SPLs (Niveles de presión de sonido) ofrece una respuesta de frecuencia de mayor rango para una que llevan a una amplia gama de situaciones de registro. reproducción óptia y un sonido nítido y excepcionalmente claro.

  • Page 28: Efecto De Proximidad

    FRECUENCIA EN Hz El Q8x potenciará las frecuencias de bajos cuando el micrófono esté entre 0 – 2 pulgadas (0-5 cm) de la fuente de sonido. A medida que mueva la fuente de sonido del micrófono, la respuesta de graves se...
  • Page 29 Directrices sobre la colocación del micrófono En la siguiente lista se citan algunas de las técnicas habituales de colocación del micrófono. Utilice estas sugerencias como guía y confíe en lo que le digan los oídos en cada situación. • Fuente de sonido a menos de 15 cm de distancia del micrófono - Sonido completo, graves pronunciados, mayor aislamiento del ruido ambiente.
  • Page 30 El Q8x tiene un patrón de supercardioide, una variación del patrón de cardioide estándar con un patrón de 135°...

  • Page 31: Respuesta De Frecuencia

    El micrófono Q8x ha sido diseñado con una respuesta de frecuencia que ha sido pensada para el rendimiento vocal con una ligera elevación en el rango medio y una baja atenuación final. El Q8x también destaca por el registro de instrumentos y armarios de altavoces.
  • Page 32 Cableado El Q8x puede conectarse a cualquier tipo de equipo que tenga un Caliente (2) Caliente (2) Puntos de Común (1) Común (1) Puntos de preamplificador de micrófono que utilice un cable de micrófono soldadura soldadura estándar. Tal como se muestra en los siguientes diagramas de...

  • Page 33: Especificaciones

    Especificaciones Elemento ...Dinámico Conector del micrófono ..Tipo XLR, 3 clavijas Estructura del imán ..Neodimio Polaridad ... Presión positiva en diafragma causa voltaje positivo en el pin 2 ref.
  • Page 34 Il Q8x è un microfono dinamico portatile che eccelle sia sul palco che nello studio di registrazione. Grazie al magnete al neodimio e al diaframma leggero, il Q8x fornisce una risposta di frequenza lineare per una riproduzione superiore, con la capacità di sopportare elevati livelli di pressione sonora.
  • Page 35 Caratteristiche • Il componente microfonico dinamico con magnete al neodimio • In grado di sopportare elevati SPL (livelli di pressione sonora) che fornisce una risposta di frequenza a gamma estesa per una si prestano ad un'ampia gamma di situazioni di microfonaggio. riproduzione ottimale e un suono eccezionalmente chiaro e •...

  • Page 36: Effetto Di Prossimità

    FREQUENZA IN Hz Il Q8x amplificherà le basse frequenze quando il microfono si trova tra 0 e 2 pollici (tra 0 cm e 5 cm) dalla sorgente sonora. Man mano che si allontana la sorgente sonora dal microfono, la risposta delle basse...
  • Page 37 Linee guida per il Posizionamento del Microfono Sono elencate alcune tecniche più comuni di posizionamento del microfono. Usa questi suggerimenti come guida e lascia che il tuo udito sta- bilisca cosa funziona meglio nella tua situazione. • Sorgente sonora a meno di 6 pollici di distanza (15 cm) dal microfono - Suono pieno, basse frequenze pronunciate, maggiore isolamento dal rumore di sottofondo.
  • Page 38 90° progettati per accettare essenzialmente il segnale proveniente direttamente dalla parte anteriore, e per rifiutare il segnale proveniente da dietro o da un lato. Il Q8x ha un diagramma supercardioide, che è una variante del modello standard cardioide 135° 135°...
  • Page 39 Risposta di Frequenza Il microfono Q8x è stato progettato con una risposta di frequenza che è stata adattata per le prestazioni vocali con un leggero innalzamento delle frequenze medie e una attenuazione delle basse frequenze. Il Q8x eccelle anche nel microfonaggio degli strumenti e le casse degli altoparlanti.
  • Page 40 Cablaggio Il Q8x può essere collegato a qualsiasi tipo di apparecchiatura dotata Caldo (2) Caldo (2) Punti di Punti di Comune (1) Comune (1) di pre-amplificatore microfonico utilizzando un cavo microfonico saldatura saldatura standard. Come mostrato negli schemi di cablaggio riportati di seguito, collegare l'estremità...

  • Page 41: Specifiche Tecniche

    Specifiche tecniche Componente ..Dinamico Polarità ... . La pressione positiva sulla membrana causa Struttura del magnete ..Neodimio tensione positiva sul pin 2 rif.
  • Page 42 If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Private household in the 28 member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to designated collection facilities or to a retailer (if you purchase a similar new one).
  • Page 43 Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados. Los domicilios particulares de los 28 estados miembro de la UE, de Suiza y de Noruega pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar).
  • Page 44 Samson Technologies 278-B Duffy Ave Hicksville, NY 11801 Phone: 1-800-372-6766 www.samsontech.com...
