Viessmann 5048 H0 Operation Manual

4. Trouble-Shooting
There is no current transferred from one coupler to the other.
Possible reasons are:
- The wire brackets of the couplers are bent.
Adjust the wires.
- The connecting cables are pulled off or not properly
soldered.
Check all connections.
If you cannot find the cause of the fault send the couplers to
Viessmann.
5. Technical data
Permitted voltage:
Maximum current:
Suitable for vehicles with NEM pocket (NEM 362).
Abb. 1
linker Radschleifer
bzw. Chassis
left wheel pick-up
resp. chassis ground
Waggon-
Innenbeleuchtung
z. B. 50492
Interior lighting set
e. g. 50492
Fleischmann ist ein eingetragenes Warenzeichen der / is
a registered trademark of Gebr. Fleischmann GmbH & Co.
KG, Nürnberg.
Die aktuelle Version der Anleitung finden Sie auf
der Viessmann-Homepage unter der Artikelnummer.
The latest version of the manual can be looked up at the
Viessmann homepage using the item-No.
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld (Eder)
www.viessmann-modell.de
4
24 V ~/= maximum
(also for digital supply)
1 A maximum
rechter Radschleifer
Fig. 1
bzw. Mittelschleifer
right wheel pick-up
resp. center pick-up
Lokomotive
Locomotive
Waggon ohne
Beleuchtung
Car without
lighting
Lötverbindungen
Soldering connections
92145
Stand 02/sw
10/2014
Ho/Me
5048 H0

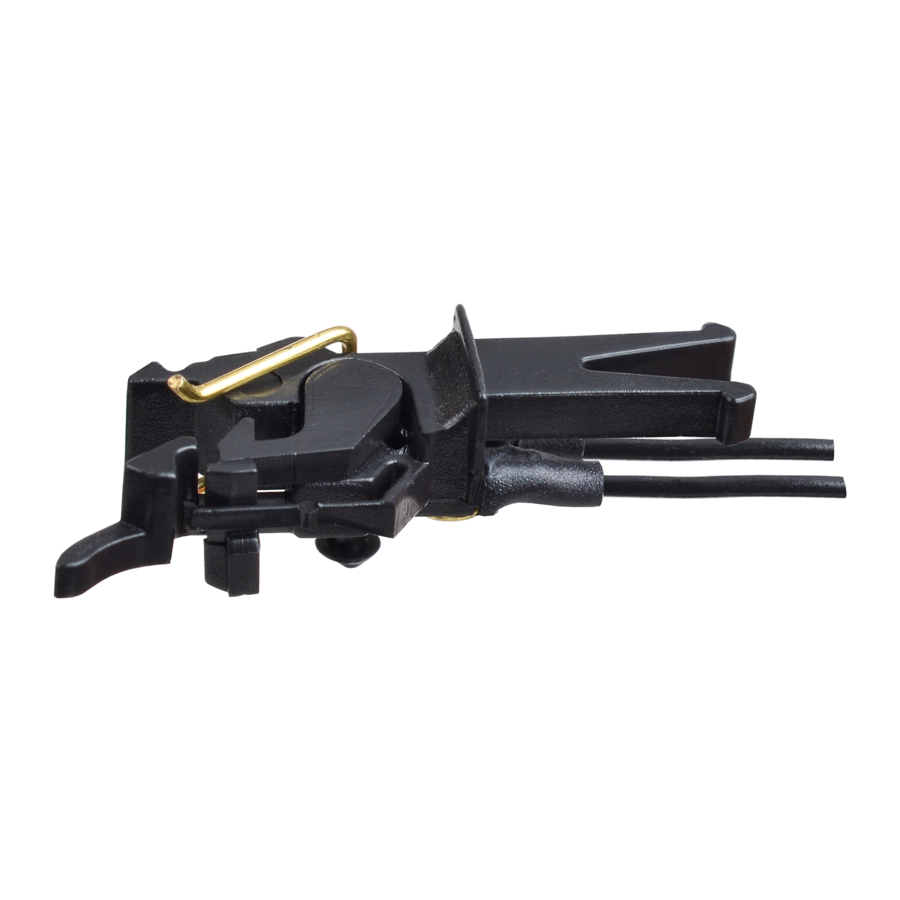

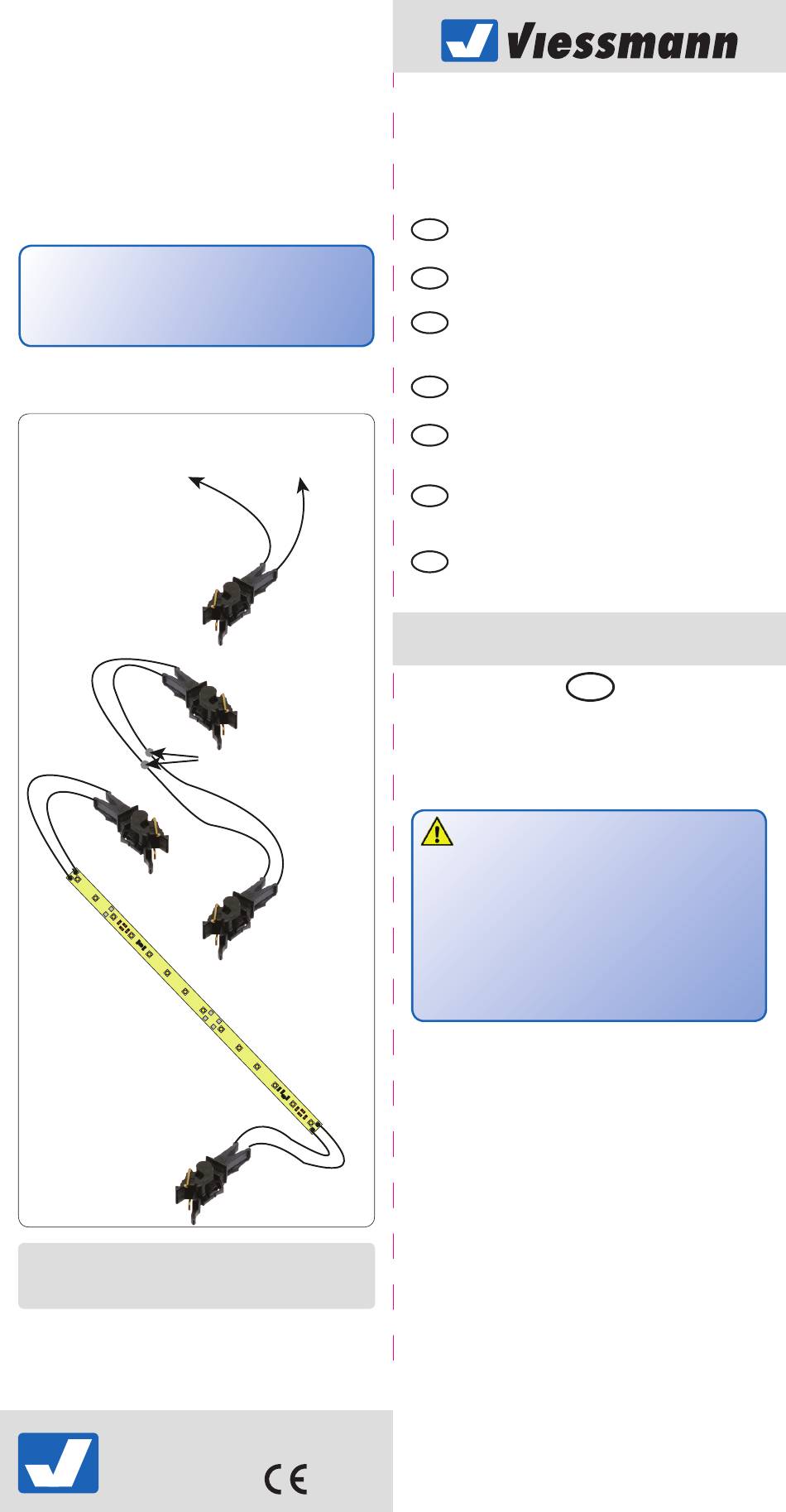

Stromführende Kupplungen
zweipolig, 2 Stück
Conducting couplers
2 pole, 2 pieces
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet. Ne convient pas aux enfants de
FR
moins de 14 ans ! C'est un produit décor! Conservez
cette notice d'instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non
IT
adatto a bambini al di sotto dei 14 anni! Conservare
instruzioni per l'uso!
Artículo para modelismo. No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos. Conservar a embalagem.
Bedienungsanleitung
Operation Manual
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie auf. Sie ist Teil des Produktes.
Sicherheitshinweise
Vorsicht:
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am
Versorgungsgerät dieses keinesfalls benutzen!
Alle Anschlussarbeiten nur bei abgeschalteter Betriebs-
spannung durchführen! Stromquellen so absichern, dass
es im Falle eines Kurzschlusses nicht zum Kabelbrand
kommen kann. Nur handelsübliche und VDE-geprüfte
Modellbahntransformatoren verwenden!
Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- 2 stromführende Kupplungen,
- diese Anleitung.
Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in H0 Modelleisenbahn-Waggons unter
Beachtung der für dieses Produkt geltenden
Verarbeitungshinweise.
- Zum Betrieb mit einer Betriebsspannung von maximal
24 V =/~.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schäden
haftet der Hersteller nicht.
2. Einleitung
Die stromführenden Kupplungen sind modifizierte Fleisch-
mann-PROFI-Kupplungen 6515 und weisen daher die
gleichen Eigenschaften auf, z. B. normales Entkuppeln und
Vorentkuppeln.
Es sind Steckkupplungen für alle Fahrzeuge mit NEM 362-
Aufnahmeschacht.
DE
1
