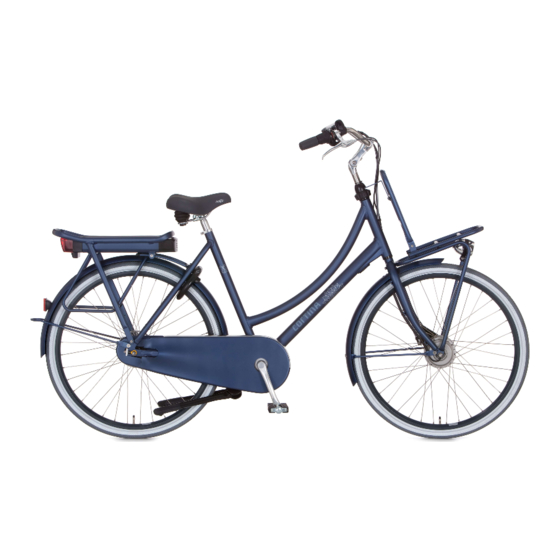

- Page 1 ECOMO 36V...
- Page 2 WOORD VOORAF Gefeliciteerd met je nieuwe Cortina e-bike! Deze handleiding is bedoeld voor jou als consument. Kom je er met deze handleiding niet helemaal uit? Meer instructies vind je op onze website cortinafietsen.nl/handleidingen. Lees ook de apart bijgevoegde Veiligheidsvoorschriften en Garantievoorwaarden.
-
Page 3: Table Of Contents
INHOUDSOPGAVE 1 Opbouw fiets Onderdelen 2 Display met acht ondersteuningsstanden Beeldscherm Bedieningsunit 3 Inleiding 4 Voorzorgsmaatregelen en veiligheidsinstructies Verklaring veiligheidssymbolen op de accu 5 Gebruik Fietsen Lopen Verlichting Kinderzitjes en aanhangers Accu Accu gebruik 6 Transport Op een fietsendrager aan de auto In de trein In het vliegtuig 7 Onderhoud en reparaties... -
Page 4: Opbouw Fiets
1 OPBOUW FIETS Onderdelen Motor Bedieningsdisplay Rotatiesensor D Accu Snelheidssensor Voorrem G Achterrem H Acculading Ondersteuningsstand Acculading in procenten Service interval melding ODO, TRP of AVS: – ODO: Totaalafstand – TRP: Dagafstand – AVS: Gemiddelde snelheid M Aan-uitschakelaar N Mode. Wisselen tussen ODO, TRP en AVS –... -
Page 5: Display Met Acht Ondersteuningsstanden
2 DISPLAY MET ACHT ONDERSTEUNINGSSTANDEN Beeldscherm Geplaatst in het midden van het stuur, rechts naast de stuurpen: Verlichting Ondersteuningsstand Acculading in procenten en visueel op de batterij Rijsnelheid ODO totaalafstand, TRP dagafstand, AVS gemiddelde snelheid Service melding Bedieningsunit Geplaatst in het midden van het stuur, rechts naast de stuurpen: Aan/Uit Info knop. -
Page 6: Inleiding
3 INLEIDING Je nieuwe Cortina geeft je tijdens het fietsen een duwtje in de rug. Het is een fiets met trapondersteuning tot 25 km/uur. In deze handleiding lees je alles over het Ecomo-systeem. Neem de voorzorgsmaatregelen uit hoofdstuk 2 ter harte en kijk voor tips en trucs over elektrisch fietsen in hoofdstuk 3. -
Page 7: Voorzorgsmaatregelen En Veiligheidsinstructies
4 VOORZORGSMAATREGELEN EN VEILIGHEIDSINSTRUCTIES Veilig fietsen? Lees onderstaande instructies goed door. Verklaring veiligheidssymbolen op de accu – Zet je fiets pas aan nadat je bent opgestapt (6). Lees voor gebruik deze handleiding zorgvuldig Wacht met fietsen totdat de acculading in beeld door. -
Page 8: Gebruik
5 GEBRUIK Fietsen Rijden op een elektrische fiets is alsof je altijd een duwtje in de rug hebt. Je trapt zelf, maar dan een stuk lichter. De trapondersteuning werkt vanaf het moment dat je de pedalen begint rond te draaien. Het maakt niet uit hoeveel kracht je op de pedalen zet. -
Page 9: Verlichting
Verlichting Je schakelt de verlichting aan en uit door de drive- en licht- knop één keer kort in te drukken (9). De verlichting werkt óók als de accu leeg is. Je hebt dan voor ongeveer drie uur licht (als de fiets aan staat). Kinderzitjes en aanhangers Het monteren van een kinderzitje of een aanhanger is mogelijk. -
Page 10: Accu Gebruik
6 TRANSPORT Accu gebruik STAP 1: Na productie wordt de accu tot ongeveer 30% geladen en in slaapstand gebracht. Het is daarom belangrijk Op een fietsendrager aan de auto om de accu voor gebruik volledig op te laden en zo Een elektrische fiets is een stuk zwaarder dan een normale gebruikslaar te maken. -
Page 11: Onderhoud En Reparaties
Aan het einde van de levensduur kan je je accu inruilen bij Slechte accucel de dealer. Hij draagt er zorg voor dat de accu bij het Cortina Oplader defect / laden via recyclingprogramma terechtkomt. -
Page 12: Technische Specificaties
8 TECHNISCHE SPECIFICATIES Accu Algemeen Nominaal voltage Categorie City- en trekkingbikes Type Actieradius* Nominaal vermogen 8,7Ah 11,6Ah 13,8Ah Type accu Energie 313Wh 418Wh 498Wh Minimale ondersteuning 90-110km 110-150km 145-185km Bedrijfstemperatuur 0°C tot 40°C Medium ondersteuning 35-55km 45-70km 65-95km Opslagtemperatuur -5°C tot 40°C Maximale ondersteuning 25-40km 35-50km... -
Page 13: Conformiteitsverklaring En
9 CONFORMITEITSVERKLARING De e-bike is een Electronically Power Assisted Cycle (EPAC) overeenkomstig EN 15495-2015. Hierbij verklaart de fabrikant van je e-bike dat het product voldoet aan alle eisen en relevante bepalingen waaronder NEN-EN-ISO 4210 / CE-certification / EPAC en EMC. De conformiteitsverklaring wordt op verzoek verstrekt. - Page 14 VORWORT Herzlichen Glückwunsch zu deinem neuen Cortina e-Bike! Diese Gebrauchsanweisung ist für dich, den Benutzer, bestimmt. Ist diese Gebrauchsanweisung nicht ganz deutlich? Weitere Anweisungen findest du auf unserer Website: en www.cortinafahrrad.de/gebrauchsanweisungen. Die separat beigefügten Sicherheitsvorschriften und Garantiebedingungen sind auch wichtig.
- Page 15 INHALTSVERZEICHNIS 1 Zusammenbau Fahrrad Einzelteile 2 Display mit acht Unterstützungsstufen Anzeige Bedienungs-Unit 3 Einführung 4 Vorsorgemaßnahmen und Sicherheitsanweisungen Erläuterung der Sicherheitssymbole auf dem Akku 5 Anwendung Fahrradfahren Zu Fuß unterwegs Beleuchtung Kindersitze und Anhänger Akku 6 Transport Auf dem Fahrradträger am Auto Fahrrad im Zugwaggon Fahrrad im Flugzeug 7 Wartung und Reparaturen...
-
Page 16: Zusammenbau Fahrrad
1 ZUSAMMENBAU FAHRRAD Einzelteile Motor Bedienungsdisplay Rotationssensor D Akku Geschwindigkeitssensor Vorderbremse G Rückbremse H Akkuladung Unterstützungsmodus Akkuladung in % Service-Intervall-Anzeige ODO, TRP oder AVS: – ODO: Gesamtentfernung – TRP: Tagesentfernung – AVS: Durchschnittliche Geschwindigkeit M Ein-/Aus-Schalter N Modus. Zwischen ODO, TRP und AVS schalten. –... -
Page 17: Display Mit Acht Unterstützungsstufen
2 DISPLAY MIT ACHT UNTERSTÜTZUNGSSTUFEN Anzeige In der Mitte des Lenkers, rechts neben dem Vorbau angebracht: Beleuchtung Unterstützungsmodus Akkuladung in % und visuell auf der Batterie Fahrgeschwindigkeit ODO Gesamtdistanz, TRP Tagesdistanz, AVS durchschnittliche Geschwindigkeit Service-Meldung Bedienungs-Unit In der Mitte des Lenkers, rechts neben dem Vorbau angebracht: Ein/Aus Info-Taste. -
Page 18: Einführung
3 EINFÜHRUNG Dein neues Cortina Rad gibt dir beim Radeln einen Schubser in die richtige Richtung. Dieses Fahrrad bietet Tretunterstützung bis 25 km/h. Diese Gebrauchsanweisung enthält alle Informationen über das Ecomo-System. Berücksichtige die in Kapitel 2 genannten Vorsorgemaßnahmen sowie die Tipps und Tricks für elektrische Fahrräder in Kapitel 3. -
Page 19: Vorsorgemaßnahmen Und Sicherheitsanweisungen
4 VORSORGEMASSNAHMEN UND SICHERHEITSANWEISUNGEN Sicher radfahren? Die nachstehenden Anweisungen bitte Erläuterung der Sicherheitssymbole auf dem Akku sorgfältig durchlesen. Diese Gebrauchsanweisung aufmerksam – Das Fahrrad erst einschalten, nachdem du durchlesen. aufgestiegen bist (6). Mit dem Losfahren warten, Der Akku darf keinen hohen Temperaturen oder bis der Akkuladezustand angezeigt wird, dann ist Feuer ausgesetzt werden. -
Page 20: Anwendung
5 ANWENDUNG Fahrradfahren Das Fahren auf einem elektrischen Fahrrad ist so, als gäbe dir jemand einen Schubser in die richtige Richtung. Treten musst du selbst, aber es geht viel leichter. Die Tretunterstützung setzt ein, sobald du in die Pedale trittst. Wie kräftig du in die Pedale trittst, ist nicht wichtig. -
Page 21: Beleuchtung
Beleuchtung Durch einmaliges, kurzes Drücken des Drive- und Lichtschalters wird die Beleuchtung eingeschaltet (9). Die Beleuchtung funktioniert auch bei leerem Akku. Du hast dann noch etwa drei Stunden lang Licht (wenn das Fahrrad eingeschaltet ist). Kindersitze und Anhänger Es kann ein Kindersitz oder ein Anhänger montiert werden. Nicht alle Kindersitze und Anhänger sind dafür geeignet. - Page 22 – Den Akku nur mit dem E-Bike verwenden, zu dem er auch gekauft worden ist. – Den Akku nur mit dem Original-Ladegerät aufladen. – Den Akku nicht fallen lassen, keinen hohen Tem- peraturen aussetzen und niemals in Flüssigkeiten eintauchen. – Der Akku muss nicht vollständig entladen werden, bevor er wieder aufgeladen wird.
-
Page 23: Transport
6 TRANSPORT Auf dem Fahrradträger am Auto Ein Elektrorad ist wesentlich schwerer als ein normales Fahrrad. Es ist darauf zu achten, wie schwer der Fahrradträger belastet werden darf. Der Akku sollte vorher auf jeden Fall abgenommen werden. Das erleichtert auch das Heben des Fahrrads auf den Fahrradträger. -
Page 24: Wartung Und Reparaturen 24 Nl
Schlechte Akkuzelle Ladegerät defekt / Aufladen Demontage, Entsorgung, Verwertung über Entladeanschluss Der Akku kann am Ende seiner Lebensdauer beim Händler eingetauscht werden. Er wird dafür sorgen, dass das Fahrrad dem Cortina Recyclingprogramm zugeführt wird. -
Page 25: Technische Angaben
8 TECHNISCHE ANGABEN Akku Allgemein Nennspannung Kategorie City- und Trekkingbikes Aktionsradius* Nennleistung 8,7Ah 11,6Ah 13,8Ah Akku-Typ Energie 313Wh 418Wh 498Wh Minimale Unterstützung 90-110 km 110-150km 145-185km Betriebstemperatur 0°C bis 40°C Mittlere Unterstützung 35-55km 45-70km 65-95km Lagerungstemperatur -5°C bis 40°C Maximale Unterstützung 25-40km 35-50km 45-65km... -
Page 26: Konformitätserklärung
9 KONFORMITÄTSERKLÄRUNG Das E-Bike ist ein elektromotorisch unterstütztes Rad (EPAC) im Sinne der Norm EN 15495-2015. Hiermit erklärt der Hersteller Ihres E-Bikes, dass dieses Produkt alle Anforderungen und relevanten Bestimmungen, wie NEN-EN-ISO 4210 / CE-Zertifizierung / EPAC und EMC, erfüllt. Die Konformitätserklärung wird auf Anfrage zur Verfügung gestellt. - Page 27 FOREWORD CONTENTS Congratulations on your new Cortina e-bike! This manual is 1 Bicycle structure intended for you as a consumer. Do you have any questions Parts after reading this manual? More instructions are given on our 2 Display with eight assist settings website: cortinafietsen.nl.
-
Page 28: Bicycle Structure
1 BICYCLE STRUCTURE Parts Motor Control display Rotation sensor D Battery Speed sensor Front brake G Back brake H Battery charge Support stand Battery charge as a percentage Service interval alert ODO, TRP or AVS: – ODO: Total distance – TRP: Day distance –... -
Page 29: Display With Eight Assist Settings
2 DISPLAY WITH EIGHT ASSIST SETTINGS Screen Positioned in the middle of the handlebars, to the right of the stem: Lights Assist setting Battery charge as a percentage and visualised on the battery Riding speed ODO total distance, TRP day distance, AVS average speed Service alert Operating unit... -
Page 30: Introduction
3 INTRODUCTION Your new Cortina gives you a push when cycling. It is a bicycle with pedal assist up to 25 km/hour. This manual explains everything about the Ecomo system. Be sure to take the precautionary measures given in section 2 and see chapter 3 for tips and tricks on electric cycling. -
Page 31: Precautionary Measures And Safety Instructions
4 PRECAUTIONARY MEASURES AND SAFETY INSTRUCTIONS Safe cycling? Carefully read the following instructions. Explanation of safety symbols on the battery – Do not switch the bicycle on until you have mounted it (6). Please wait with cycling until you see the bat- tery charge on the screen;... -
Page 32: Usage
5 USAGE Cycling Cycling on an electric bicycle feels as if you are always being given a push. You turn the pedals yourself, but they feel a good deal lighter. The pedal assist starts working as soon as you start to turn the pedals. It makes little difference how hard you pedal. -
Page 33: Child Seats And Trailers
Child seats and trailers It is possible to fit a child seat or a trailer to the bicycle. Not all child seats and trailers can be used. This should be discussed with the dealer. It is important to note that fitting a child seat or trailer will reduce the action radius. -
Page 34: Battery Use
6 TRANSPORT Battery use STEP 1: After production, the battery is charged to around 30% and put in sleep mode. Therefore it is important to On a car bicycle carrier charge the battery completely to make it ready for use. An electric bicycle is a good deal heavier than a normal A battery can always be topped up, you don’t have to one. -
Page 35: Maintenance And Repairs
You will be able to trade in the battery with your dealer Defective battery cell at the end of its life cycle. He will ensure that it enters the Charger fault/charging via Cortina recycling programme. discharge port... -
Page 36: Technical Specifications
8 TECHNICAL SPECIFICATIONS Battery General Nominal voltage Category City and hiking bikes Type Action radius* Nominal power 8.7 Ah 11.6 Ah 13.8 Ah Type of battery Energy 313 Wh 418 Wh 498 Wh Minimum assist 90-110 km 110-150km 145-185km Operating temperature 0°C to 40°C Medium assist 35-55km... -
Page 37: Certificate Of Conformity En
9 CERTIFICATE OF CONFORMITY The e-bike is an Electronically Power Assisted Cycle (EPAC) in conformity with EN 15495-2015. The manufacturer of your e-bike hereby confirms that the product meets all of the requirements and relevant provisions, including NEN-EN-ISO 4210 / CE-certification / EPAC and EMC. - Page 38 FACEBOOK.COM/CORTINAFIETSEN INSTAGRAM.COM/CORTINABIKES YOUTUBE.COM/CORTINAFIETSEN...
