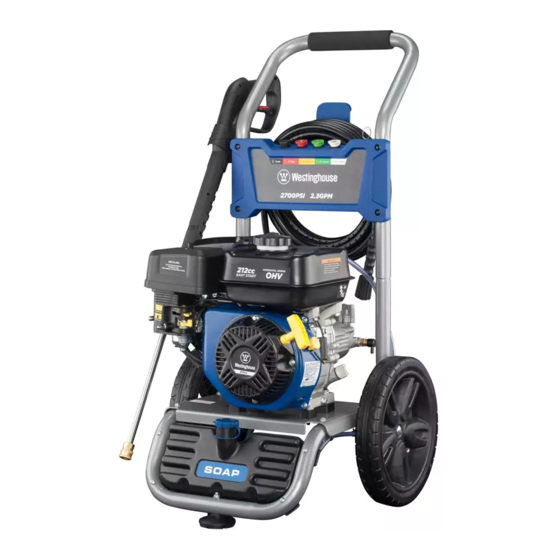

- Page 1 USER MANUAL For Gas Pressure Washer Models: WPX2700, WPX3200 DO NOT RETURN THIS PRODUCT TO THE STORE If you have questions or need assistance, please call customer service at 855-944-3571.
-
Page 2: Table Of Contents
CONNECT THE GARDEN HOSE .......... 11 WPX2700 EXPLODED VIEW A ..........24 OPERATION WPX2700 EXPLODED VIEW B ..........25 PRESSURE WASHER LOCATION ........12 WPX2700 EXPLODED VIEW B PARTS LIST ......26 STARTING THE ENGINE ............12 STOPPING THE PRESSURE WASHER .......12 ALL RIGHTS RESERVED WARNING: Operating, servicing, and maintaining this equipment can expose you to chemicals including All rights reserved. -
Page 3: Specifications
Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228 For Your Records Date of Purchase: Model Number: Serial Number: Place of Purchase: IMPORTANT: Keep your purchase receipt for trouble-free warranty coverage. Westinghouse Outdoor Power Equipment, LLC | 3... -
Page 4: Safety
DO NOT operate the product inside any building, including garages, basements, crawlspaces and sheds, enclosure, or compartment. DO NOT allow exhaust fumes to enter a confined area through windows, doors, vents, or other openings. 4 | Westinghouse Outdoor Power Equipment, LLC... -
Page 5: Fuel Safety
• Shut down the engine and allow it to cool for two minutes wheels are not suitable for towing the pressure washer before adding gasoline or oil to the pressure washer. either on or off-road • Wipe spilled fuel from the unit. Westinghouse Outdoor Power Equipment, LLC | 5... - Page 6 • Store away from sparks, open flames, pilot lights, heat, and other sources of ignition. • Do not store gasoline near furnaces, water heaters, or any other appliances that produce heat or have automatic ignitions. 6 | Westinghouse Outdoor Power Equipment, LLC...
-
Page 7: Components
10. Water Inlet: Connection for garden hose. 20. Nozzle Cleaning Tool: Used to clean nozzles. 11. Fuel Tank: Fill with regular unleaded fuel. Do not overfill. 12. High Pressure Hose Westinghouse Outdoor Power Equipment, LLC | 7... -
Page 8: Assembly
• Nut, M8 • Spray gun upper holder • Push rivet • Spray gun lower holder • Bolt and nut, M6 If any parts are missing, contact our service team at service@wpowereq.com or call 1-855-944-3571. 8 | Westinghouse Outdoor Power Equipment, LLC... -
Page 9: Install Upper Gun Holder
Pull on the nozzle to Insert the colored nozzles into the corresponding holders make sure it is secured. on the top of the pressure washer (WPX2700 shown). ASSEMBLE SPRAY GUN AND HOSE 5. Mount the spray gun in the gun holders. -
Page 10: Initial Oil Fill
Always mix the correct amount of fuel stabilizer to gasoline in an approved gasoline container before fueling the pressure washer. Run the pressure washer for two minutes to allow the stabilizer to treat the entire fuel system. 10 | Westinghouse Outdoor Power Equipment, LLC... -
Page 11: Connect The Garden Hose
Westinghouse Outdoor Power Equipment, LLC | 11... -
Page 12: Operation
4. Turn the engine switch to the ON position. 4. Turn the water supply OFF. 5. Disengage the trigger lock and depress the trigger for 15 seconds to depressurize the system. 12 | Westinghouse Outdoor Power Equipment, LLC... -
Page 13: Selecting Nozzles
LOW PRESSURE HIGH PRESSURE WASH WASH YELLOW GREEN WHITE SOAP Concrete, Brick, Masonry Siding, Gutters, Home Fencing, Deck, Patio Lawn and Garden Equipment, Boats, RVs Recommened nozzle Use with caution Do not use Westinghouse Outdoor Power Equipment, LLC | 13... -
Page 14: Detergent Use
Only perform a system flush when the detergent tank is empty. 14 | Westinghouse Outdoor Power Equipment, LLC... -
Page 15: Maintenance
If torn, replace the air filter. 2. Use a soft bristle brush to remove dirt and oil. 3. Use an air compressor (25 PSI) to clear dirt and debris from the pressure washer. Westinghouse Outdoor Power Equipment, LLC | 15... -
Page 16: Engine Oil Level Check
L and H marks on the dipstick. Stop frequently to check the oil level. DO NOT overfill. Maximum oil capacity: 20 Oz. (0.6 Liter) 7. Install the oil dipstick and hand-tighten. 16 | Westinghouse Outdoor Power Equipment, LLC... -
Page 17: Spark Plug Maintenance
6. Measure the spark plug electrode gap with a wire-type feeler gauge. If necessary, correct the gap by carefully bending the side electrode. Spark plug gap: 0.024 – 0.032 in. (0.60 – 0.80 mm) Westinghouse Outdoor Power Equipment, LLC | 17... -
Page 18: Storage
If storing the pressure washer for 6. Disconnect the battery quick-connect plugs. two to six months, drain the float bowl to prevent gum and varnish buildup in the carburetor. 7. Remove the spark plug. 18 | Westinghouse Outdoor Power Equipment, LLC... -
Page 19: Valve Clearance
0.0051 – 0.0067 in Valve Clearance (0.08 – 0.12 mm) (0.13 – 0.17 mm) Torque 8-12 N•m 8-12 N•m 6. If an adjustment is necessary, hold the rocker arm pivot and loosen the pivot adjusting nut. Westinghouse Outdoor Power Equipment, LLC | 19... -
Page 20: Troubleshooting
Remove spray lance and/or high pressure Spray gun lance leaks. Missing/worn rubber washers. hose. Check and replace washers if necessary. Cannot pull recoil starter handle. Pump pressure. Depress spray gun trigger to relieve pressure. 20 | Westinghouse Outdoor Power Equipment, LLC... -
Page 21: Exploded View
817010 NOZZLE (25 GREEN) 816006 SPRING CLIP 817011 NOZZLE (60 WHITE) 815466-206 FRAME HANDLE 817085 NOZZLE (DETERGENT, BLACK) 813005-052 HANDLE PAD 99620 OIL BOTTLE ASSEMBLY 90024 NUT M6, BLACK 94221 FLAT WASHER 6×12 Westinghouse Outdoor Power Equipment, LLC | 21... -
Page 22: Wpx3200 Exploded View B
EXPLODED VIEW WPX3200 EXPLODED VIEW B 22 | Westinghouse Outdoor Power Equipment, LLC... -
Page 23: Wpx3200 Exploded View B Parts List
BOLT M8*30 242101 ROCKER ARM 96058 CYLINDER HEAD GASKET 95903 BREATHER PIPE BUMPER 91359 BOLT M8*60 243801L CARBON CANNISTER ASSEMBLY 97108 SPARK PLUG 94410 FUEL HOSE CLAMP 241901 VALVE PUSH ROD 240502 SHROUD Westinghouse Outdoor Power Equipment, LLC | 23... -
Page 24: Wpx2700 Exploded View A
RED) 210801 CABLE CLIP 817010 NOZZLE (25 GREEN) 816006 SPRING CLIP 817011 NOZZLE (60 WHITE) 815466-206 FRAME HANDLE 817085 NOZZLE (DETERGENT, BLACK) 813005-052 HANDLE PAD 99620 OIL BOTTLE ASSEMBLY 90024 NUT M6, BLACK 24 | Westinghouse Outdoor Power Equipment, LLC... -
Page 25: Wpx2700 Exploded View B
EXPLODED VIEW WPX2700 EXPLODED VIEW B Westinghouse Outdoor Power Equipment, LLC | 25... -
Page 26: Wpx2700 Exploded View B Parts List
EXPLODED VIEW WPX2700 EXPLODED VIEW B PARTS LIST PART# DESCRIPTION PART# DESCRIPTION 240211 CRANKCASE 240502 SHROUD 93009 BEARING 91325 BOLT M6*12 93507 CRANKCASE OIL SEAL 96045 HEADCOVER GASKET 244302 GOVERNOR ASSEMBLY 241111 CYLINDER HEAD COVER 243901 SHAFT, GOVERNOR ARM 245703... - Page 27 ESPAÑOL Para modelos de lavadoras a presión de gas: WPX2700, WPX3200 MANUAL DE USUARIO NO DEVUELVA ESTE PRODUCTO A LA TIENDA Si tiene preguntas o necesita ayuda, llame al servicio al cliente al 855-944-3571. TABLA DE CONTENIDO OPERACIÓN INTRODUCCIÓN UBICACIÓN DE LA LAVADORA A PRESIÓN ������������������������38 ARRANQUE DEL MOTOR �����������������������������������������������������38...
-
Page 28: Descargos De Responsabilidad �������������������������������28 Arranque Del Motor
GUARDA ESTAS INSTRUCCIONES REGISTRACIÓN DEL PRODUCTO Para una cobertura de garantía sin problemas, es importante registre su generador Westinghouse� Puede registrarse por: • Completar y enviar por correo la tarjeta de registro del producto incluido en la caja�... -
Page 29: Especificaciones
, 25 , 40 , Soap Boquillas (WPX3200): , 15 , 25 , 40 , Soap • EPA Certificaciones: • CARB * Contenido de etanol del 10% o menos� NO use E15 o E85� Westinghouse Outdoor Power Equipment, LLC | 29... -
Page 30: Definiciones De Seguridad
• El gas tiene un olor distintivo, esto ayudará a detectar posibles fugas rápidamente� • Los vapores de gas pueden provocar un incendio si se encienden� 30 | Westinghouse Outdoor Power Equipment, LLC... -
Page 31: Precauciones Generales De Seguridad
• Limpie el combustible derramado de la unidad� • Nunca intente quemar el combustible derramado� • Almacene cualquier recipiente que contenga gasolina Westinghouse Outdoor Power Equipment, LLC | 31... - Page 32 • Desconecte la bota de chispa para evitar un arranque accidental� Al guardar la hidrolavadora: • Almacene lejos de chispas, llamas abiertas, luces 32 | Westinghouse Outdoor Power Equipment, LLC...
-
Page 33: Componentes
10. Entrada de agua: Conexión para manguera de 20. Herramienta de limpieza de boquillas: se utiliza jardín� para limpiar boquillas� 11. Tanque de combustible: llénelo con combustible regular sin plomo� No llene demasiado� Westinghouse Outdoor Power Equipment, LLC | 33... -
Page 34: Contenido De La Caja
• Soporte superior de pistola pulverizadora • Remache • Soporte inferior de pistola pulverizadora • Perno y tuerca, M6 Si falta alguna pieza, comuníquese con nuestro equipo de servicio en service@wpowereq.com o llame al 1-855-944-3571. 34 | Westinghouse Outdoor Power Equipment, LLC... -
Page 35: Instale El Soporte De Pistola Superior
6. Conecte la manguera de alta presión a la salida de alta presión de la bomba� NO apriete demasiado� AVISO Tenga cuidado de evitar las roscas cruzadas, que pueden provocar que la manguera gotee durante el uso� Westinghouse Outdoor Power Equipment, LLC | 35... -
Page 36: Llenado De Aceite Inicial
3. Reemplace la varilla medidora de aceite y apriete a Mezcle siempre la cantidad correcta de estabilizador de mano� combustible con gasolina en un recipiente de gasolina aprobado antes de cargar combustible en la lavadora a 36 | Westinghouse Outdoor Power Equipment, LLC... - Page 37 Westinghouse Outdoor Power Equipment, LLC | 37...
-
Page 38: Ubicación De La Lavadora A Presión
Esto puede tomar varios minutos� 3. No arranque el motor hasta que salga un chorro de agua constante por la boquilla� 38 | Westinghouse Outdoor Power Equipment, LLC... - Page 39 LAVADO A ALTA PRESION PRESIÓN ROJO AMARILLO VERDE BLANCO JABÓN Hormigón, Ladrillo, Mampostería Revestimiento, Canalones, Hogar Cercado, Cubierta, Patio Equipos para césped y jardín, barcos, caravanas Boquilla recomendada Utilizar con precaución No utilice Westinghouse Outdoor Power Equipment, LLC | 39...
-
Page 40: Consejos Para Pulverizar
3. Asegúrese de que el suministro de agua esté ENCENDIDO� Encender el motor� Apriete el gatillo para rociar la solución de detergente� 40 | Westinghouse Outdoor Power Equipment, LLC... -
Page 41: Transporte
Peligro de incendio� No levante la lavadora a presión ni la coloque de lado� Se pueden producir fugas de combustible o aceite y se pueden producir daños en la lavadora a presión� Westinghouse Outdoor Power Equipment, LLC | 41... -
Page 42: Mantenimiento
3. Utilice un compresor de aire (25 PSI) para limpiar la aire� suciedad y los desechos de la lavadora a presión� 4. Inspeccione todas las salidas de aire y las ranuras de enfriamiento para asegurarse de que estén limpias y sin obstrucciones� 42 | Westinghouse Outdoor Power Equipment, LLC... -
Page 43: Comprobación Del Nivel De Aceite Del Motor
6. Vierta lentamente aceite en el cuello de llenado de aceite hasta que el nivel de aceite esté entre las marcas L y H de la varilla de nivel� Deténgase con frecuencia para comprobar el nivel de aceite� No llene demasiado� Westinghouse Outdoor Power Equipment, LLC | 43... -
Page 44: Mantenimiento De Bujías
F7TC BP7ES WPX2700/3200 6. Mida el espacio entre los electrodos de la bujía con una galga de espesores de alambre� Si es necesario, corrija el espacio doblando con cuidado el electrodo lateral� 44 | Westinghouse Outdoor Power Equipment, LLC... -
Page 45: Almacenamiento
(no incluida), extraiga la gasolina del tanque calentadores de agua o cualquier otro aparato que de combustible a un recipiente de gasolina aprobado� produzca calor o tenga encendido automático� NO use una bomba eléctrica� Westinghouse Outdoor Power Equipment, LLC | 45... -
Page 46: Juego De Válvulas
(ambas válvulas están cerradas)� 4. Ambos balancines deben estar sueltos en el PMS en la carrera de compresión� Si no es así, gire el motor 360 °� 46 | Westinghouse Outdoor Power Equipment, LLC... -
Page 47: Solución De Problemas
Filtro de aire sucio� Limpie o reemplace el filtro. Extraterrestres o fenómenos de otro mundo que los Comuníquese con el servicio al cliente de Westinghouse científicos nunca comprenderán por completo. sin cargo al 1 (855) 944-3571� Sin combustible� Agregue combustible�... - Page 48 FRANÇAIS Pour les modèles de nettoyeurs haute pression à essence: WPX2700, WPX3200 MANUEL DE L’UTILISATEUR NE PAS RETOURNER CE PRODUIT AU MAGASIN Si vous avez des questions ou avez besoin d’aide, veuillez appeler le service client au 855-944-3571. TABLE DES MATIÈRES OPÉRATION...
-
Page 49: Avis De Non-Responsabilité ����������������������������������������49 Démarrage Du Moteur
Warranty registration 777 Manor Park Drive Columbus, OH 43228 Pour vos dossiers Date d'achat: Numéro de modèle: Numéro de série: Lieu d'achat: IMPORTANT: Conservez votre reçu d’achat pour une couverture de garantie sans problème� Westinghouse Outdoor Power Equipment, LLC | 49... -
Page 50: Caractéristiques
, 25 , 40 , Soap Buses (WPX3200): , 15 , 25 , 40 , Soap • EPA Certifications: • CARB * Teneur en éthanol de 10% ou moins� N’utilisez PAS E15 ou E85� 50 | Westinghouse Outdoor Power Equipment, LLC... -
Page 51: Définitions De Sécurité
• Les vapeurs de gaz peuvent provoquer un incendie si confinée par les fenêtres, les portes, les évents ou elles sont enflammées. d’autres ouvertures� • L’essence est un irritant pour la peau et doit être Westinghouse Outdoor Power Equipment, LLC | 51... - Page 52 NE JAMAIS utiliser cette machine • Stockez tous les conteneurs contenant de l’essence dans un endroit bien ventilé, loin de tout combustible dans un bâtiment fermé ou dans ou à proximité d’un ou source d’inflammation. environnement explosif� 52 | Westinghouse Outdoor Power Equipment, LLC...
- Page 53 Les roues ne sont pas adaptées au remorquage des veilleuses, de la chaleur et de toute autre source du nettoyeur haute pression sur route ou hors route� d’inflammation. • Ne stockez pas d’essence à proximité de fournaises, Westinghouse Outdoor Power Equipment, LLC | 53...
-
Page 54: Composants
à la pompe� 10. Entrée d'eau: connexion pour tuyau d'arrosage� 20. Outil de nettoyage des buses: utilisé pour 11. Réservoir de carburant: Remplissez de carburant nettoyer les buses� ordinaire sans plomb� Ne pas trop remplir� 54 | Westinghouse Outdoor Power Equipment, LLC... -
Page 55: Contenu Du Carton
• Support supérieur du pistolet pulvérisateur • Rivet poussoir • Support inférieur du pistolet pulvérisateur • Boulon et écrou, M6 S’il manque des pièces, contactez notre équipe de service à service@wpowereq.com ou appelez le 1-855- 944-3571. Westinghouse Outdoor Power Equipment, LLC | 55... -
Page 56: Installer Le Support De Pistolet Supérieur
6. Connectez le tuyau haute pression à la sortie haute pression de la pompe� Ne pas trop serrer� REMARQUER Veillez à éviter le filetage croisé, qui peut provoquer une fuite du tuyau pendant l’utilisation� 56 | Westinghouse Outdoor Power Equipment, LLC... -
Page 57: Remplissage D'huile Initial �����������������������������������������57 Le Jeu Des Soupapes
Entretien� CARBURANT 3. Remplacez la jauge d’huile et serrez à la main� L’ajout d’un stabilisateur de carburant (non inclus) prolonge la durée de vie utile du carburant et aide à empêcher la Westinghouse Outdoor Power Equipment, LLC | 57... -
Page 58: Branchez Le Tuyau D'arrosage
58 | Westinghouse Outdoor Power Equipment, LLC... -
Page 59: Introduction Emplacement Du Nettoyeur Haute Pression
2. Mettez l’interrupteur OFF / ON du moteur en position la garantie� OFF� 1. Ouvrez l’alimentation en eau� 2. Appuyez sur la gâchette du pistolet de pulvérisation pour purger tout l’air de la pompe et du tuyau� Cela peut prendre plusieurs minutes� Westinghouse Outdoor Power Equipment, LLC | 59... -
Page 60: Sélection Des Buses
À BASSE PRESSION ROUGE JAUNE VERT BLANC SAVON Béton, brique, maçonnerie Revêtement, gouttières, maison Clôture, terrasse, patio Équipement de pelouse et de jardin, bateaux, VR Buse recommandée Utiliser avec précaution Ne pas utiliser 60 | Westinghouse Outdoor Power Equipment, LLC... -
Page 61: Utilisation De Détergent
3. Assurez-vous que l’alimentation en eau est activée� Demarre le moteur� Appuyez sur la gâchette pour pulvériser la solution détergente� REMARQUER NE JAMAIS utiliser d’agent de blanchiment dans le réservoir de détergent� Cela endommagerait la pompe et annulerait la garantie� Westinghouse Outdoor Power Equipment, LLC | 61... -
Page 62: Transport
Risque d’incendie� Ne pas remonter le nettoyeur haute pression ni le placer sur le côté� Le carburant ou l’huile peuvent fuir et endommager le nettoyeur haute pression� 62 | Westinghouse Outdoor Power Equipment, LLC... -
Page 63: Calendrier D'entretien
à être retiré� S’il est déchiré, remplacez le filtre à air. 4. Inspectez toutes les bouches d’aération et les fentes de Westinghouse Outdoor Power Equipment, LLC | 63... -
Page 64: Contrôle Du Niveau D'huile Moteur
6. Versez lentement l’huile dans le goulot de remplissage d’huile jusqu’à ce que le niveau d’huile se situe entre les marques L et H de la jauge� Arrêtez-vous fréquemment pour vérifier le niveau d’huile. Ne pas trop remplir. 64 | Westinghouse Outdoor Power Equipment, LLC... -
Page 65: Maintenance Des Bougies
Westinghouse Numéro de Torch Champion Autolite modèle F7TC BP7ES WPX2700/3200 6. Mesurez l’écartement des électrodes de la bougie avec une jauge d’épaisseur à fil. Si nécessaire, corrigez l’écart en pliant soigneusement l’électrode latérale� Westinghouse Outdoor Power Equipment, LLC | 65... -
Page 66: Espace De Rangement
électriques sont utilisés� Stocker dans un endroit le filtre à carburant en le comprimant légèrement tout en non exposé à la lumière directe du soleil� le retirant du réservoir� • Ne rangez pas le nettoyeur haute pression ou l’essence 66 | Westinghouse Outdoor Power Equipment, LLC... - Page 67 à travers le trou de la bougie, le piston doit être en haut (les deux soupapes sont fermées)� 4. Les deux culbuteurs doivent être desserrés au PMH sur la course de compression� Si ce n’est pas le cas, faites tourner le moteur à 360 °� Westinghouse Outdoor Power Equipment, LLC | 67...
-
Page 68: Dépannage
Filtre à air sale� Nettoyez ou remplacez le filtre. Aliens ou phénomène d'un autre monde que les Contactez le service à la clientèle de Westinghouse scientifiques ne comprendront jamais complètement. sans frais au 1 (855) 944-3571� En panne d'essence�... - Page 69 WPX2700 / WPX3200 Rev02 121191 Rev06 10/20...
