DuoFit In Wall Tank System
Système de réservoir mural DuoFit
Sistema de tanque empotrado DuoFit
Sistema de depósito de parede DuoFit
Remarque importante pour les installateurs/
Aviso importante para los instaladores/

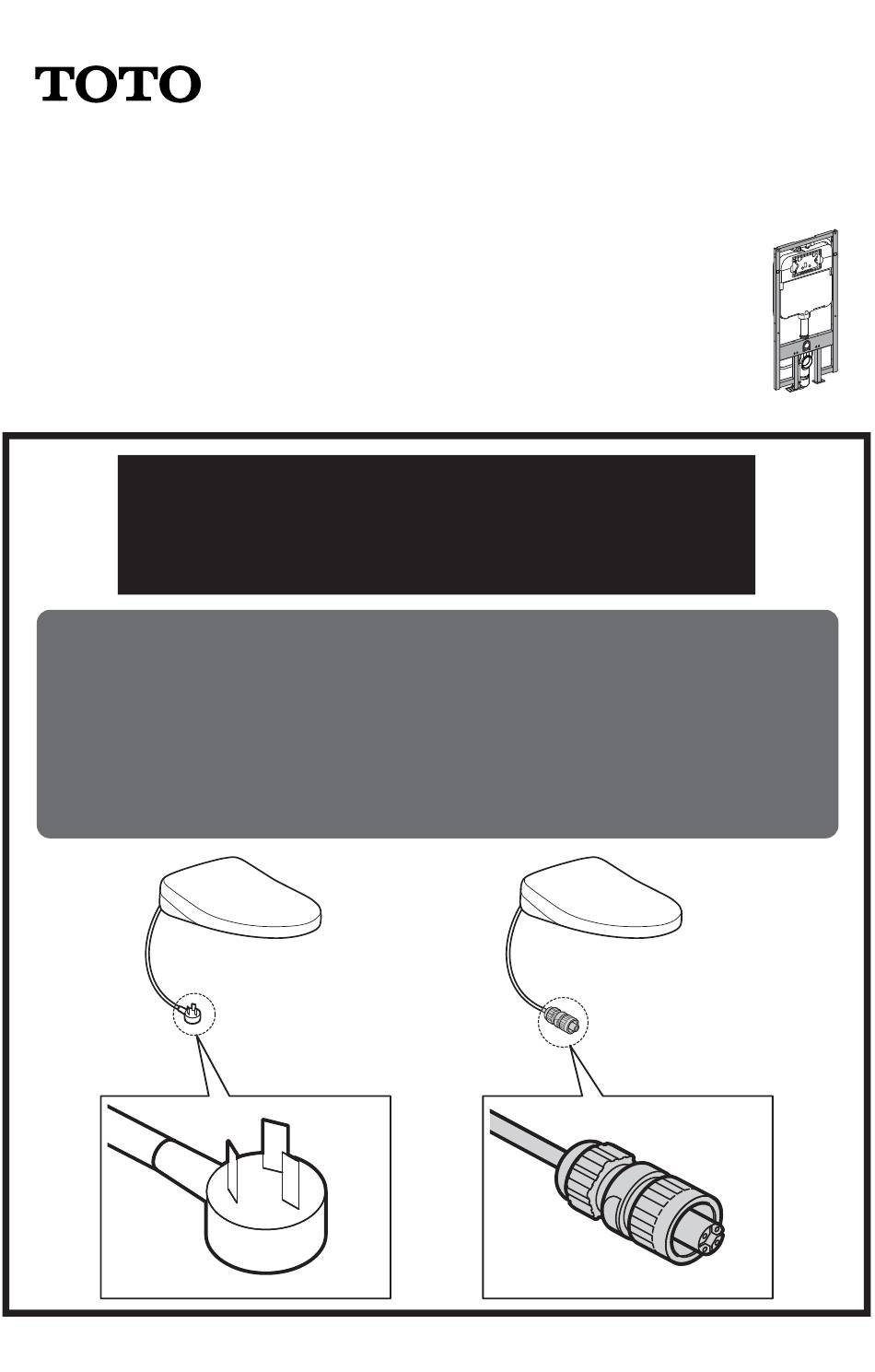

The positions of the holes to drill in the wall vary depending on WASHLET being installed.
Please check page 8 for details. /
Les positions des trous à percer dans le mur varient en fonction du BIDET qui est installé.
Veuillez vérifier la page 22 pour obtenir plus de détails. /
Las ubicaciones de los orificios que se harán en la pared varían según el WASHLET que se instale.
Para obtener detalles, consulte la página 36. /
As posições dos orifícios a perfurar na parede variam, dependendo do WASHLET sendo instalado.
Verifique a página 50 para mais informações.
Important Notice for Installers/
Aviso importante para instaladores
Installation and Owner's Manual
Manuel D'Installation et D'Utilisation
Manual de Instrucciones y del Propietrario
Manual de instalação e do proprietário
/
/
/
WT173M
