Übersicht - Intermatic Grasslin talento smart B15 Operating Manual

Übersicht
2 3 4
1
8 7
A

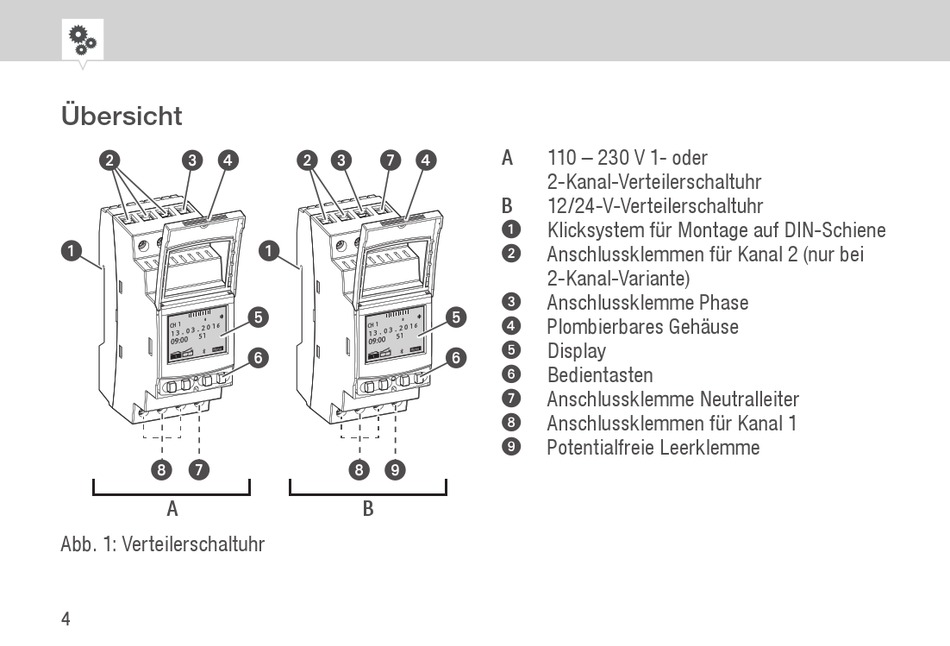

Abb. 1: Verteilerschaltuhr
4
2 3 7 4
1
5
6
8 9
B
A 110 – 230 V 1- oder
2-Kanal-Verteilerschaltuhr
B 12/24-V-Verteilerschaltuhr
Klicksystem für Montage auf DIN-Schiene
1
Anschlussklemmen für Kanal 2 (nur bei
2
2-Kanal-Variante)
Anschlussklemme Phase
3
5
Plombierbares Gehäuse
4
Display
5
6
Bedientasten
6
Anschlussklemme Neutralleiter
7
Anschlussklemmen für Kanal 1
8
Potentialfreie Leerklemme
9
