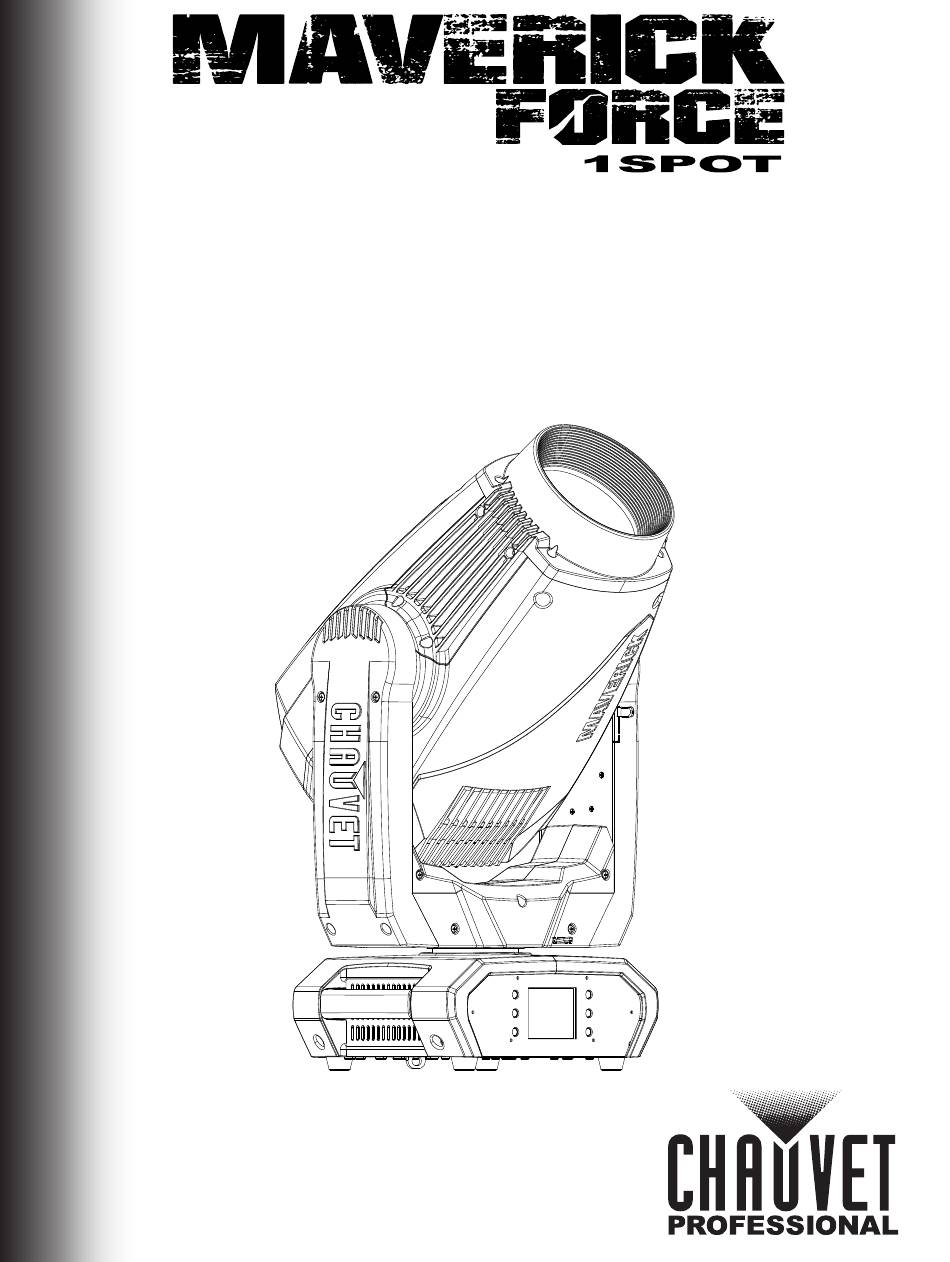

  • Page 1 Quick Reference Guide English Español Français Deutsch Nederlands...

  • Page 2: About This Guide

    Germany: www.chauvetlighting.eu/warranty-registration. Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This warranty extends only to the original purchaser of the product and is not transferable.

  • Page 3: Dmx Linking

    4. Screw the fuse holder cap back in place and reconnect power. DMX Linking The Maverick Force 1 Spot will work with a DMX controller using a 3- or 5-pin DMX serial connection. A DMX Primer is available from www.chauvetprofessional.com.

  • Page 4: Overhead Mounting

    The followspot mode disables the pan and tilt motors, allowing the output of the product to be aimed by hand. To enable the followspot mode of the Maverick Force 1 Spot, hold <UP> and <LEFT> while the product is powering on. When the product is turned off and back on, the pan and tilt will return to normal function.
  • Page 5 _ _ _._ _ _._ _ _._ _ _ Sets the Subnet Mask in Manual mode Dmx Mode 25 CH Selects the 25-channel mode Personality Dmx Mode 32 CH Selects the 32-channel mode Maverick Force 1 Spot QRG Rev. 2...
  • Page 6 Touchscreen disabled Lock the buttons and touchscreen Lock Screen Passcode: 0920 Do not swap pan and tilt Swap XY Pan controls tilt, tilt controls pan Do not reset WDMX WDMX Reset Reset WDMX Maverick Force 1 Spot QRG Rev. 2...
  • Page 7 Preset Select PRESET B Recorded preset menu options PRESET C Allows recorded preset menu options to be Preset Sync transferred to other Maverick Force 1 Spot fixtures in the DMX daisy chain USB Update Enables/disables software update using USB Pan/Tilt Iris/Prism...
  • Page 8 Manually control and test all settings through Manual Test 000–255 the control panel Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot QRG Rev. 2...
  • Page 9 Shows all current values from input signals Information Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot QRG Rev. 2...
  • Page 10 104  111 Gobo 2 shaking 112  119 Gobo 1 shaking 120  127 Open 128  191 Gobo scroll, slow to fast 192  255 Reverse gobo scroll, slow to fast Maverick Force 1 Spot QRG Rev. 2...
  • Page 11 005  255 Prism effect 000  127 Prism index 128  189 Prism rotation, fast to slow Prism rotation 190  193 Stop 194  255 Reverse prism rotation, slow to fast Maverick Force 1 Spot QRG Rev. 2...
  • Page 12 226  230 Iris smooth mode 231  235 Pan tilt swap on 236  240 Pan tilt swap off 241  245 MinZoomFocu on 246  250 MinZoomFocu off 251  255 No function Maverick Force 1 Spot QRG Rev. 2...
  • Page 13 000  063 Gobo index 064  145 Gobo rotation, fast to slow Gobo rotation 146  149 Stop 150  231 Reverse gobo rotation, slow to fast 232  255 Bounce effect, short to long Maverick Force 1 Spot QRG Rev. 2...
  • Page 14 064  127 Auto change, slow to fast Iris 128  191 Slow expand, fast shrink (slow to fast) 192  255 Slow shrink, fast expand (slow to fast) Frost 000  255 0–100% Maverick Force 1 Spot QRG Rev. 2...

  • Page 15: Gobo Designs

    251  255 No function Gobo Designs Sail boats Four eyes Beam Radial Rainbow dots Bars Forrest Ballistic clouds Triangles Circles Shower Circuits Breakup glass Dots Bolts Rotating gobo wheel Static gobo wheel Maverick Force 1 Spot QRG Rev. 2...

  • Page 16: Guía De Referencia Rápida

    Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration. Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web.

  • Page 17: Corriente Alterna

    Manual DMX disponible en www.chauvetprofessional.com. Conexión DMX El Maverick Force 1 Spot usa una conexión serie DMX de 3 o 5 pines para sus personalidades: 25Ch y 32Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

  • Page 18: Montaje

    El modo de foco de seguimiento deshabilita los motores de movimiento panorámico e inclinación, permitiendo que se apunte a mano la salida de luz del producto. Para habilitar el modo de foco de seguimiento del Maverick Force 1 Spot, mantenga pulsado <UP> y <LEFT> mientras el producto se está encendiendo. Cuando el producto se apague y se vuelva a encender, el movimiento panorámico y de inclinación volverá...

  • Page 19: Mapa De Menú

    Touchscreen Lock Pantalla táctil deshabilitada Bloqueo los botones y pantalla táctil Lock Screen Contraseña: 0920 No intercambiar panorámica e inclinación Swap XY Panorámica controla inclinación, y viceversa No restablecer WDMX WDMX Reset Restablecer WDMX Maverick Force 1 Spot GRR Rev. 2...
  • Page 20 Preset Select PRESET B grabadas PRESET C Permite transferir las opciones de menú Preset Sync preconfiguradas grabadas a otros Maverick Force 1 Spot de la cadena DMX USB Update Habilita/deshabilita la actualización por USB Pan/Tilt Iris/Prism Color/CMY Reset Restablece las funciones individuales o...
  • Page 21 Manual Test 000–255 través del panel de control Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot GRR Rev. 2...
  • Page 22 Gobo Rotate 000–255 Information señales de entrada Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot GRR Rev. 2...
  • Page 23 104  111 Gobo 2 vibrando 112  119 Gobo 1 vibrando 120  127 Abierto 128  191 Desplazamiento de gobo, lento a rápido 192  255 Desplazamiento inverso de gobo, lento a rápido Maverick Force 1 Spot GRR Rev. 2...
  • Page 24 005  255 Efecto prisma 000  127 Prisma giratorio indexación 128  189 Rotación de prisma, rápido a lento Rotación de prisma 190  193 Detener 194  255 Rotación inverso de prisma, lento a rápido Maverick Force 1 Spot GRR Rev. 2...
  • Page 25 226  230 Modo iris suave 231  235 Intercambio XY activado 236  240 Intercambio XY desactivado 241  245 MinZoomFocu encedido 246  250 MinZoomFocu apagado 251  255 Sin función Maverick Force 1 Spot GRR Rev. 2...
  • Page 26 104  111 Gobo 2 vibrando 112  119 Gobo 1 vibrando 120  127 Abierto 128  191 Desplazamiento de gobo, lento a rápido 192  255 Desplazamiento inverso de gobo, lento a rápido Maverick Force 1 Spot GRR Rev. 2...
  • Page 27 064  127 Cambio automático, lento a rápido Iris 128  191 Encogimiento lento, expandir rápido (lento a rápido) 192  255 Expandir lento, encogimiento rápido (lento a rápido) Difusor 000  255 0–100% Maverick Force 1 Spot GRR Rev. 2...
  • Page 28 Diseños de Gobos Cuatro Veleros ojos Beam Arco iris Punto radial Barras Bosque Nubes balisticas Circulos Triangulos Barra Vidrio Circuitos Ruptura de ducha Puntos Pernos Rueda giratoria de gobo Rueda de gobos estáticos Maverick Force 1 Spot GRR Rev. 2...

  • Page 29: Manuel De Référence

    À Propos de ce Manuel Le Manuel de Référence du Maverick Force 1 Spot (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com...

  • Page 30: Raccordement Dmx

    Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com. Connexion DMX Le Maverick Force 1 Spot utilise une connexion série DMX à 3 ou 5 broches pour ses personnalités DMX : 25Ch et 32Ch. Consultez le Manuel d’Utilisation pour connecter et configurer le système DMX.

  • Page 31: Installation

    Le mode poursuite désactive les moteurs de panoramique et d’inclinaison, ce qui permet d’orienter manuellement la projection de l’appareil. Pour activer le mode poursuite du Maverick Force 1 Spot, maintenez appuyées les touches <UP> et <LEFT> pendant l’allumage de l’appareil. Après que l’appareil ait été éteint puis rallumé, les paramètres de panoramique et d’inclinaison reviennent à...

  • Page 32: Plan Du Menu

    Boutons de verrouillage et écran tactile Mot Lock Screen de Passe: 0920 Ne pas permuter le pan et le tilt Swap XY Le pan contrôle le tilt et inversement Ne pas réinitialiser le WDMX WDMX Reset Réinitialiser le WDMX Maverick Force 1 Spot MdR Rev. 2...
  • Page 33 PRESET B enregistrés PRESET C Permet de transférer les options de menu des préréglages enregistrés vers d'autres Preset Sync appareils Maverick Force 1 Spot de la chaîne DMX en guirlande USB Update Activé/désactivé mise à jour par USB Pan/Tilt Iris/Prism Réinitialiser chaque fonction de manière...
  • Page 34 000–255 paramètre depuis le panneau de commande Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot MdR Rev. 2...
  • Page 35 Information Gobo Rotate 000–255 signaux en entrée Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot MdR Rev. 2...
  • Page 36 104  111 Tremblement gobo 2 112  119 Tremblement gobo 1 120  127 Ouvert 128  191 Défilement de gobo, lent à rapide 192  255 Défilement inverse de gobo, lent à rapide Maverick Force 1 Spot MdR Rev. 2...
  • Page 37 000  127 Index de rotation de prisme 128  189 Rotation de prisme, rapide à lent Rotation de prisme 190  193 Arrêt 194  255 Rotation inverse de prisme, lent à rapide Maverick Force 1 Spot MdR Rev. 2...
  • Page 38 226  230 Mode lisse iris 231  235 Permutation XY activée 236  240 Permutation XY désactivée 241  245 MinZoomFocu activé 246  250 MinZoomFocu desactivé 251  255 Pas de fonction Maverick Force 1 Spot MdR Rev. 2...
  • Page 39 104  111 Tremblement gobo 2 112  119 Tremblement gobo 1 120  127 Ouvert 128  191 Défilement de gobo, lent à rapide 192  255 Défilement inverse de gobo, lent à rapide Maverick Force 1 Spot MdR Rev. 2...
  • Page 40 064  127 Changement automatique, lent à rapide Iris 128  191 Étendre lent, rétrécir rapide (lent à rapide) 192  255 Rétrécir lent, étendre rapide (lent à rapide) Diffuseur 000  255 0–100% Maverick Force 1 Spot MdR Rev. 2...
  • Page 41 Dessins de Gobos Bateaux à voile Quatre yeux Faisceau Point Arcs-en-ciel radial Barres Forrêt Nuages balistiques Triangles Cercles Barre Verre de Circuits Rupture douche Points Boulons Roue de gobo rotative Roue de gobo statique Maverick Force 1 Spot MdR Rev. 2...

  • Page 42: Über Diese Schnellanleitung

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Maverick Force 1 Spot finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Page 43 Bedienungsanleitung. Signalanschlüsse Sie können den Maverick Force 1 Spot per Ethernet mit einer Controller-Software verbinden. Werden an de mit Art-Net™ oder sACN kompatible Produkte zusammen mit dem Maverick Force 1 Spot verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

  • Page 44: Montage

    Im Verfolgerscheinwerfer-Modus werden die Schwenkungs- und Neigungsmotoren deaktiviert, wodurch der Ausgang des Geräts per Hand eingestellt werden kann. Um den Verfolgerscheinwerfer-Modus des Maverick Force 1 Spot zu aktivieren, halten Sie die Tasten <UP> und <LEFT> gedrückt, während das Gerät eingeschaltet wird. Wird das Gerät aus- und dann wieder eingeschaltet, kehrt die Schwenkung und Neigung wieder zur normalen Funktionsweise zurück.
  • Page 45 Touchscreen Lock Touchscreen deaktiviert Sperrt die Tasten und den Touchscreen- Lock Screen Bildschirm. Sicherheitscode: 0920 Schwenkung und Neigung nicht tauschen Swap XY Schwenkung steuert Neigung, und umgekehrt WDMX nicht zurücksetzen WDMX Reset WDMX zurücksetzen Maverick Force 1 Spot SAL Rev. 2...
  • Page 46 Aufgezeichnete Voreinstellungs- Preset Select PRESET B Menüoptionen PRESET C Ermöglicht die Übermittlung aufgezeichneter Voreinstellungs-Menüoptionen an andere Preset Sync Maverick Force 1 Spot-Geräte in der DMX- Serienschaltung Aktiviert/deaktiviert die Aktualisierung über USB Update Pan/Tilt Iris/Prism Color/CMY Reset Setzt einzelne oder alle Funktionen ab Start...
  • Page 47 Manual Test 000–255 Einstellungen vom Bedienfeld aus Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot SAL Rev. 2...
  • Page 48 Gobo Rotate 000–255 Information Eingangssignale an, 000–255 Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot SAL Rev. 2...
  • Page 49 104  111 Gobo 2 schütteln 112  119 Gobo 1 schütteln 120  127 Offen 128  191 Kreiseleffekt, langsam bis schnell 192  255 Kreiseleffekt in umgekehrter Richtung, langsam bis schnell Maverick Force 1 Spot SAL Rev. 2...
  • Page 50 005  255 Prismeneffekt 1 000  127 Prisma Rotation-Indexierung 128  189 Prisma Rotation, schnell bis langsam Prisma Rotation 190  193 Anhalten 194  255 Umgekehrter Prisma Rotation, langsam bis schnell Maverick Force 1 Spot SAL Rev. 2...
  • Page 51 226  230 Irisblende glatter Modus 231  235 Schwenkung/Neigung tauschen aktiviert 236  240 Schwenkung/Neigung tauschen deaktiviert 241  245 MinZoomFocu auf 246  250 MinZoomFocu aus 251  255 Keine Funktion Maverick Force 1 Spot SAL Rev. 2...
  • Page 52 104  111 Gobo 2 schütteln 112  119 Gobo 1 schütteln 120  127 Offen 128  191 Kreiseleffekt, langsam bis schnell 192  255 Kreiseleffekt in umgekehrter Richtung, langsam bis schnell Maverick Force 1 Spot SAL Rev. 2...
  • Page 53 064  127 Automatisch ändern, langsam bis schnell Irisblende 128  191 Langsam ausdehnen, schnell schrumpfen (langsam bis schnell) 192  255 Langsam schrumpfen, schnell ausdehnen (langsam bis schnell) Frosteffekt 000  255 0–100% Maverick Force 1 Spot SAL Rev. 2...
  • Page 54 246  250 MinZoomFocu aus 251  255 Keine Funktion Gobo-Designs Vier Segelboote Augen Strahl Radial- Ballistische Regenbögen punkt Wolken Wald Riegel Dreiecke Kreise Duschglas Schaltungen Trennung Punkte Schrauben Drehendes Goborad Statisches Goborad Maverick Force 1 Spot SAL Rev. 2...

  • Page 55: Beknopte Handleiding

    Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration. Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website.
  • Page 56 4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in. DMX-koppeling De Maverick Force 1 Spot kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.
  • Page 57 Met de volgspotmodus worden de kantel- en zwenkmotoren uitgeschakeld, waardoor het product met de hand gericht kan worden. Voor het inschakelen van de volgspotmodus van de Maverick Force 1 Spot, houdt u <UP> en < LEFT> ingedrukt terwijl het product wordt ingeschakeld. Wanneer het product wordt uit- en weer ingeschakeld, zullen de kantel- en zwenkfunctie weer normaal functioneren.
  • Page 58 Touchscreen ingeschakeld Touchscreen Lock Touchscreen uitgeschakeld Vergrendel knoppen en touch screen Lock Screen Toegangscode: 0920 Niet kantelen en zwenken verwisselen Swap XY Zwenken regelt kantelen, en omgekeerd Niet WDMX resetten WDMX Reset WDMX resetten Maverick Force 1 Spot BH Rev. 2...
  • Page 59 Preset Select PRESET B Opgenomen vooringestelde menuopties PRESET C Zorgt ervoor dat opgenomen vooringestelde Preset Sync menuopties worden overgezet op andere Maverick Force 1 Spot in de DMX-keten USB Update Schakelt het bijwerken via USB in/uit Pan/Tilt Iris/Prism Color/CMY Reset...
  • Page 60 Test en regel alle instellingen handmatig via Manual Test 000–255 het bedieningspaneel Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot BH Rev. 2...
  • Page 61 Toont alle huidige waarden van Gobo Rotate 000-255 Information ingangssignalen Gobo Index Gobo2 Animation Animation Rotate Focus Focus Fine Focus Auto Zoom Zoom Fine Prism Prism Rotate Iris Frost CMY Macro CMY Macro Speed Special Function Maverick Force 1 Spot BH Rev. 2...
  • Page 62 096  103 Gobo 3 schudden 104  111 Gobo 2 schudden 112  119 Gobo 1 schudden 120  127 Open 128  191 Gobowijziging, langzaam tot snel 192  255 Omgekeerde gobowijziging, langzaam tot snel Maverick Force 1 Spot BH Rev. 2...
  • Page 63 005  255 Prisma-effect 000  127 Roterende prisma indexeren 128  189 Prisma rotatie, snel tot langzaam Prisma rotatie 190  193 Stoppen 194  255 Omgekeerde prisma rotatie, langzaam tot snel Maverick Force 1 Spot BH Rev. 2...
  • Page 64 221  225 Iris snelle modus 226  230 Iris soepele modus 231  235 XY-wissel aan 236  240 XY-wissel uit 241  245 MinZoomFocu aan 246  250 MinZoomFocu uit 251  255 Geen functie Maverick Force 1 Spot BH Rev. 2...
  • Page 65 000  063 Roterende gobo index 064  145 Gobo rotatie, snel tot langzaam Gobo-rotatie 146  149 Stoppen 150  231 Omgekeerde gobo rotatie, langzaam tot snel 232  255 Bounce-effect, kort tot lang Maverick Force 1 Spot BH Rev. 2...
  • Page 66 064  127 Auto verandering, langzaam tot snel Iris 128  191 Breid langzaam uit, snel krimpen (langzaam tot snel) 192  255 Krimp langzaam, snel uitbreiden (langzaam tot snel) Vorst 000  255 0–100% Maverick Force 1 Spot BH Rev. 2...
  • Page 67 241  245 MinZoomFocu aan 246  250 MinZoomFocu uit 251  255 Geen functie Gobo-ontwerpen Vier ogen Zeilboten Ballistische Straal Radiale Regenbogen wolken punt Bars Driehoeken Cirkels Doucheglas Circuits Uitmaken Bouten Punten Roterend gobowiel Statisch gobowiel Maverick Force 1 Spot BH Rev. 2...

  • Page 68: Multi-Language
