Shure 56628 Installation

Removing the Microphone
Handle

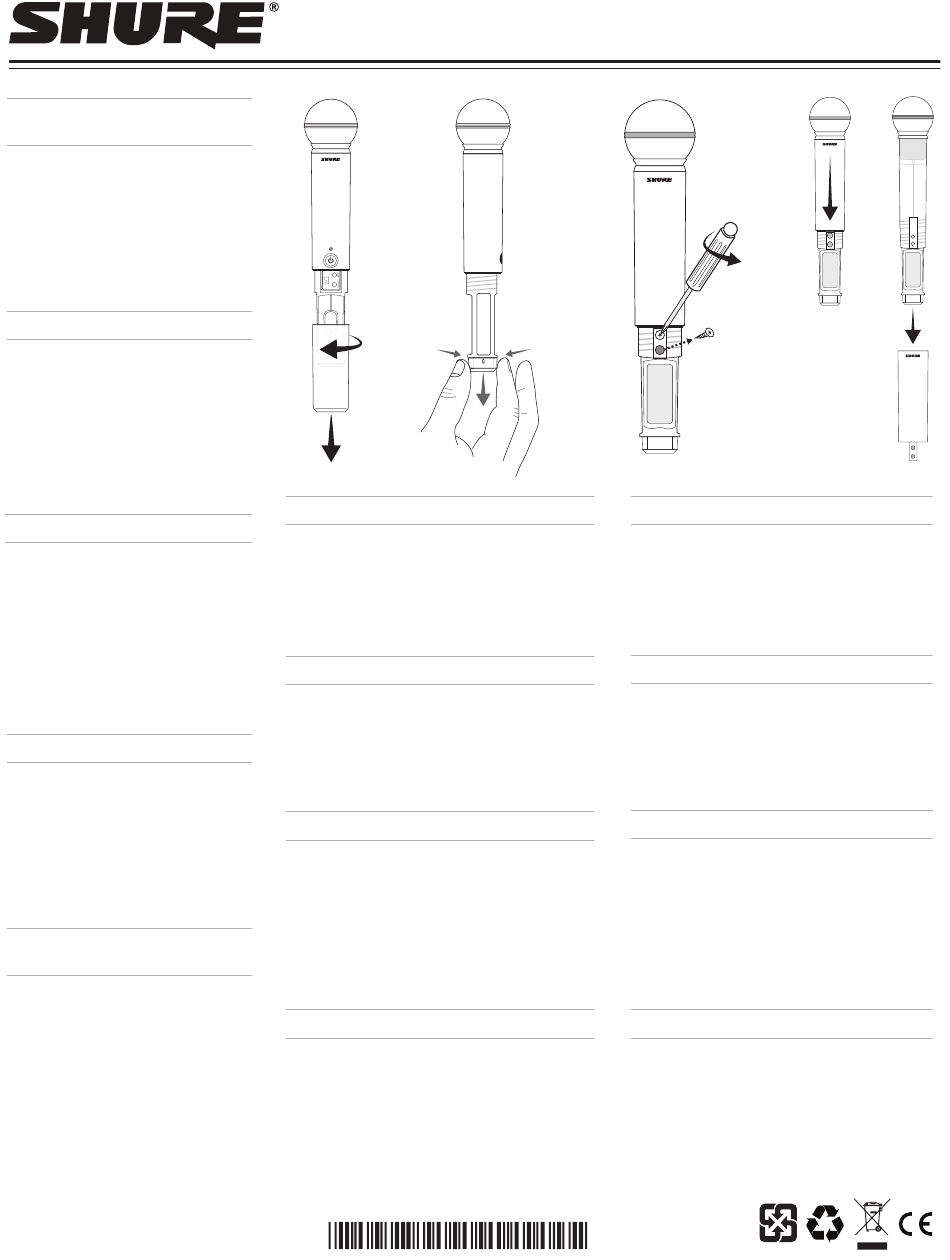

1. Unscrew and remove the battery cover.
2. Squeeze and remove the bottom cap as shown.
3. Use a phillips head screwdriver to remove both
screws that hold the cover in place.
4. Remove the cover from the transmitter by
sliding it off.
Retrait du corps du microphone
1. Dévisser et déposer le couvercle d'accu.
2. Comprimer et retirer le capuchon inférieur
comme illustré.
3. À l'aide d'un tournevis à pointe cruciforme,
retirer les deux vis qui maintiennent le couvercle
en place.
4. Retirer le couvercle de l'émetteur en le faisant
glisser.
Ausbau des Mikrofongriffs
1. Die Akkufachabdeckung abschrauben und
entfernen.
2. Die untere Kappe wie abgebildet
zusammendrücken und abnehmen.
3. Die beiden Befestigungsschrauben
der Abdeckung mit einem
Kreuzschlitzschraubendreher herausschrauben.
4. Die Abdeckung vom Sender abziehen.
Retiro del mango del micrófono
1. Destornille y quite la cubierta de la batería.
2. Comprima y quite la tapa inferior como se
muestra.
3. Use un destornillador Phillips para quitar los
tornillos que mantienen la cubierta en su sitio.
4. Retire la cubierta del transmisor deslizándola
hacia afuera.
Rimozione dell'impugnatura del
microfono
1. Svitate e rimuovete il coperchio del vano delle
pile.
2. Comprimete e rimuovete il cappuccio inferiore
come illustrato.
3. Servitevi di un cacciavite Phillips per rimuovere
entrambe le viti che fissano il coperchio in
posizione.
4. Rimuovete il coperchio dal trasmettitore
estraendolo verso l'esterno.
