Viessmann Vollmer 43545 Mounting Instruction

Montageanleitung
Mounting instruction
DE
Bitte legen Sie die Einzelteile nach Buchstabengruppen zusammen und
beginnen Sie dann entsprechend der Zeichnungen
1. Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Einbau des LED-Streifens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Anschluss des LED-Streifens . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1. Inhalt/Contents
Spr.-Nr. Teile-Nr. Stück
13602 13228 2
13229 4
13235 4
20919 20904 2
20908 2
20909 2
20911 2
20914 2
55531 55523 2
55524 2
55525 2
55526 2
55527 4
55528 2
55529 4
55530 2
55536 55532 2
55533 2
55534 2
55535 3
20925 2
20927 2
DE
Wir verwenden den recyclefähigen Kunststoff Polystyrol.
Wir gratulieren Ihnen zum Erwerb dieses hochwertigen Vollmer-Bausatzes.
Die hohe Passgenauigkeit unserer Bausätze wird Ihnen viel Freude
bereiten.
Diverse Kleber für die Bausätze finden Sie im Vollmer Sortiment.
Änderungen vorbehalten.
Keine Haftung für Druckfehler und Irrtümer.
37,2 cm
Entsorgen Sie dieses Produkt nicht über den (unsortierten) Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose this product through (unsorted) general trash, but supply it to the recycling.

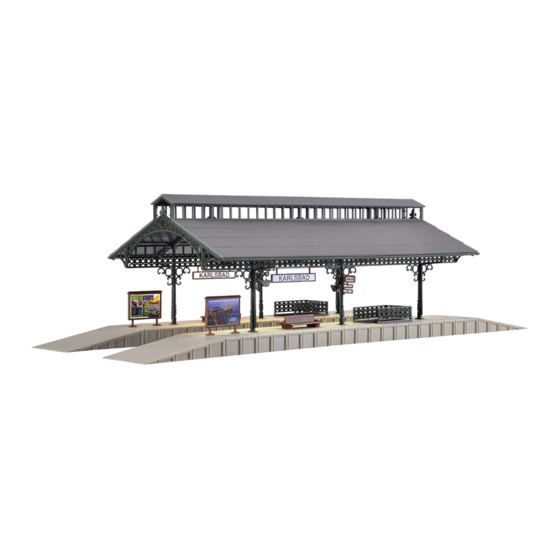

H0 Bahnsteighalle mit LED-Beleuchtung,
mit dem Zusammenbau.
Dekopapier: 139474
LED-Streifen mit 6 LEDs
LED strip with 6 LEDs
H0 Platform hall with LED lighting, functional kit
EN
Arrange the individual parts by letter groups, and then begin assembling in
accordance with the drawings.
1. Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Mounting of LED strip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Connection of LED strip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
EN
We use recyclable polystyrene.
Congratulations on your purchase of this Vollmer product.
Our high quality kits will bring you much joy.
You will find various glues for the kits in the Vollmer product range.
Subject to change without prior notice.
No liability for mistakes and printing errors.
Made in Europe
43545
Funktionsbausatz
139477
Stand 03/sw
09/2020
SzT
1
