Page 1 Deutsch English Nederlands Français Español Português Italiano Polski Čeština Slovenčina Magyar Slovenščina Hrvatski Русский Български Română Ελληνικά Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 SBT 4-A22 한국어...
Page 4: Table Of Contents

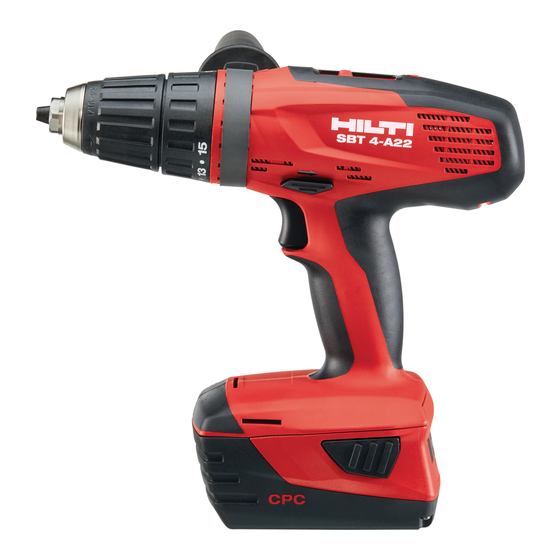

SBT 4-A22 Original-Bedienungsanleitung ........
Page 5: De Original-Bedienungsanleitung
Original-Bedienungsanleitung Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 6 Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
Page 7 Elektrische Sicherheit ▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. ▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Page 8 verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. ▶ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.
Page 9 Abfrage des Ladezustandes nicht möglich. Bei blinkenden LEDs der Anzeige des Akkus beachten Sie bitte die Hinweise im Kapitel Hilfe bei Störungen. Lieferumfang Bohrschrauber, Bedienungsanleitung. • Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.group Technische Daten Bohrschrauber Bemessungsspannung 21,6 V Gewicht nach EPTA Procedure 01 inklusive Akku B22⁄8.0...
Page 10 Drehzahl 2. Gang 0/min … 2.140/min ≤ 50 Nm Drehmoment (weicher Schraubfall) Drehmomenteinstellung (15 Stufen) 2 Nm … 12 Nm Ø Spannbereich Schnellbohrfutter 1,5 mm … 13 mm Ø Bohrer (Metall) 1,5 mm … 13 mm Ø Bohrer (Hartholz) 1,5 mm … 20 mm Ø...
Page 11 Akku einsetzen VORSICHT Verletzungsgefahr durch Kurzschluss oder herunterfallenden Akku! ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass die Kontakte des Akkus und die Kontakte am Produkt frei von Fremdkörpern sind. ▶ Stellen Sie sicher, dass der Akku immer korrekt einrastet. 1.
Page 12 Bedienung VORSICHT Verletzungsgefahr durch blockierendes Einsatzwerkzeug ! ▶ Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß befestigt ist. Halten Sie das Produkt immer mit beiden Händen an den vorgesehenen Handgriffen fest. ▶ Verwenden Sie einen Augenschutz um sich vor absplitternden Material zu schützen. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Page 13 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Page 14: En Original Operating Instructions
▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 15 Explanation of symbols used 1.2.1 Warnings Warnings alert persons to hazards that occur when handling or using the product. The following signal words are used: DANGER DANGER ! ▶ Draws attention to imminent danger that will lead to serious personal injury or fatality. WARNING WARNING ! ▶...
Page 16 The power tool supports near-field communication (NFC) technology, which is compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. Li-ion battery Never use the battery as a striking tool.
Page 17 ▶ Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. ▶ Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to battery pack, picking up or carrying the tool.
Page 18 The product described is a hand-held cordless drill/driver. It is designed for driving and removing screws and for drilling in steel, wood and plastic. Use only Hilti Li-ion batteries of the B18 / B22 series with this product. ▶ ▶ Use only the Hilti battery chargers of the C4/36 series for these batteries.
Page 19 If the battery display LEDs blink, please observe the instructions given in the Troubleshooting section. Items supplied Drill / driver, operating instructions. • Other system products approved for use with this product can be found at your local Hilti Center or online at: www.hilti.group Technical data Drill/driver Rated voltage 21.6 V...
Page 20 Total vibration Vibration emission value for screwdriving (a < 2.5 m/s² Uncertainty for screwdriving (K) 1.5 m/s² Drilling in metal (a < 2.5 m/s² Uncertainty for drilling in metal (K) 1.5 m/s² Preparations at the workplace CAUTION Risk of injury by inadvertent starting! ▶...
Page 21 2. Open the keyless chuck. 3. Pull the accessory tool out of the keyless chuck. Fitting the belt hook (optional) WARNING Risk of injury. A falling power tool may present a risk of injury to yourself and others. ▶ Check that the belt hook is fitted securely before beginning work. The belt hook allows the power tool to be attached to a belt worn by the operator.
Page 22 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 23 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 24: Nl Originele Handleiding
Originele handleiding Informatie over documentatie Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Page 25 Omwentelingen per minuut Nominaal nullasttoerental Gelijkstroom Het apparaat ondersteunt NFC-technologie die compatibel is met iOS- en Android-platforms. Gebruikte Hilti Li-ion-accu typeserie. De gegevens in het hoofdstuk Correct gebruik in acht nemen. Liion-accu Gebruik de accu nooit als hamer. Laat de accu niet vallen. Gebruik geen accu die een klap gekregen heeft of anderszins bescha- digd is.
Page 26 Elektrische veiligheid ▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmin- gen, haarden en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. ▶ Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.
Page 27 ▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. ▶ Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact hiermee.
Page 28 Het beschreven product is een handbediende accu-aangedreven schroefboormachine. Het is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in staal, hout en kunststof. Gebruik voor dit product alleen de Hilti Li-ion accu's van de typeserie B18 / B22. ▶...
Page 29 Toerental 1e versnelling 0 omw/min … 370 omw/min 2e versnelling 0 omw/min … 2.140 omw/min ≤ 50 Nm Koppel (zachte schroefverbinding) Koppelinstelling (15 trappen) 2 Nm … 12 Nm Ø spanbereik snelspanboorkop 1,5 mm … 13 mm Ø boor (metaal) 1,5 mm …...
Page 30 Accu aanbrengen ATTENTIE Gevaar voor letsel door kortsluiting of door een vallende accu! ▶ Zorg ervoor dat de contacten van de accu en de contacten van het product schoon zijn voordat u de accu aanbrengt. ▶ Zorg ervoor dat de accu altijd correct vergrendeld is. 1.
Page 31 Bediening ATTENTIE Gevaar voor letsel door blokkerend inzetgereedschap ! ▶ Controleer of de zijhandgreep op de juiste manier is gemonteerd en volgens de voorschriften is bevestigd. Houd het product altijd met beide handen vast aan de daarvoor bestemde handgrepen. ▶ Gebruik een veiligheidsbril als bescherming tegen loskomend materiaal. De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
Page 32 Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Bij beschadigingen en/of functiestoringen het product niet gebruiken. Direct door Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Page 33: Fr Notice D'utilisation Originale
▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. ▶ Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee! Fabrieksgarantie ▶...
Page 34 Vitesse nominale à vide Courant continu L'appareil prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Français...
Page 35 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT ! Lire et comprendre toutes les consignes de sécurité...
Page 36 ▶ Éviter une mise en service par mégarde. S'assurer que l'outil électrique est arrêté avant de le brancher à l'accu, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents.
Page 37 ▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique. Consignes de sécurité...
Page 38 LED de l'affichage de l'accu clignotent, se reporter au chapitre Aide au dépannage. Éléments livrés Visseuse-perceuse, mode d'emploi. • D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.group Caractéristiques techniques Visseuse-perceuse Tension de référence...
Page 39 Pour une évaluation précise des expositions, il convient également de prendre en compte les temps durant lesquels l'appareil est arrêté ou marche à vide. Cela peut réduire considérablement les contraintes d'exposition dans tout l'espace de travail. Par ailleurs, il convient de prendre des mesures de sécurité supplémentaires en vue de protéger l'opérateur des effets du bruit ou des vibrations, par exemple : entretien de l'outil électroportatif et des outils de coupe, maintien des mains à...
Page 40 ▶ Monter ou ajuster la poignée latérale. Mise en place de l'outil amovible 1. Mettre l'inverseur du sens de rotation droite / gauche sur la position médiane ou sortir l'accu de l'appareil. 2. Vérifier que l'emmanchement de l'outil amovible est bien propre. Nettoyer l'emmanchement si nécessaire. 3.
Page 41 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage des appareils sur accu...
Page 42 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 43: Es Manual De Instrucciones Original
▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères ! Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Informations complémentaires RoHS (directive relative à la limitation d'utilisation des substances dangereuses) Un lien vers le tableau des substances dangereuses se trouve sous forme de code QR à...
Page 44 Número de referencia de revoluciones en vacío Corriente continua La herramienta admite la tecnología NFC, compatible con plataformas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
Page 45 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad.
Page 46 ▶ Retire la batería antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de conexión accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté...
Page 47 El producto descrito es un taladro atornillador de guiado manual con alimentación por batería. Sirve para atornillar y aflojar tornillos y para taladrar en acero, madera y plástico. Para este producto utilice únicamente las baterías de Ion-Litio de Hilti de la serie B18/B22. ▶...
Page 48 Si los LED del indicador de la batería parpadean, observe las indicaciones del capítulo «Ayuda en caso de averías». Suministro Taladro atornillador, manual de instrucciones. • Encontrará otros productos del sistema autorizados para su producto en su centro Hilti o en Internet, en: www.hilti.group Datos técnicos Taladro atornillador Tensión nominal 21,6 V Peso según EPTA Procedure 01, incluida la batería B22⁄8.0...
Page 49 Preparación del trabajo PRECAUCIÓN Riesgo de lesiones por arranque involuntario. ▶ Antes de insertar la batería, asegúrese de que el producto correspondiente esté desconectado. ▶ Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto. Carga de la batería 1.
Page 50 Montaje del colgador de cinturón (opcional) ADVERTENCIA Riesgo de lesiones. Si se cae la herramienta, usted u otras personas pueden verse en peligro. ▶ Antes de iniciar el trabajo, compruebe que el colgador de cinturón está fijado con seguridad. Con el colgador de cinturón puede fijar la herramienta en el cinturón de forma que quede pegada al cuerpo.
Page 51 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Transporte y almacenamiento de las herramientas alimentadas por batería Transporte PRECAUCIÓN...
Page 52 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 53: Pt Manual De Instruções Original
Manual de instruções original Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Page 54 Corrente contínua A ferramenta suporta a tecnologia NFC que é compatível com plataformas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão.
Page 55 Segurança eléctrica ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
Page 56 ▶ Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele. No caso de contacto acidental, enxagúe imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico.
Page 57 O produto descrito é um berbequim/aparafusadora a bateria de utilização manual. Foi concebido para apertar e soltar parafusos e para perfurar aço, madeira e plástico. Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B18 / B22. ▶...
Page 58 Características técnicas Berbequim/aparafusadora Tensão nominal 21,6 V Peso de acordo com o EPTA Procedure 01 incluindo bateria B22⁄8.0 3,1 kg Rotação 1.ª velocidade 0 rpm … 370 rpm 2.ª velocidade 0 rpm … 2 140 rpm ≤ 50 Nm Torque (para aparafusamento em material macio) Regulação do torque (15 posições) 2 Nm …...
Page 59 Colocar a bateria CUIDADO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente. 1.
Page 60 Utilização CUIDADO Perigo de ferimentos devido a bloqueio de acessório ! ▶ Certifique-se de que o punho auxiliar está correctamente montado e devidamente apertado. Segure o produto sempre com as duas mãos nos punhos previstos para o efeito. ▶ Utilize óculos de protecção para se proteger de fragmentos de material. Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
Page 61 ▶ Após armazenamento prolongado, verificar a ferramenta e as baterias quanto a danos, antes da utilização. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução A ferramenta não funciona.
Page 62: It Manuale D'istruzioni Originale
▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 63 • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto. • Conservare sempre il manuale d'istruzioni con il prodotto: consegnare l'attrezzo a terze persone solo unitamente al presente manuale. Spiegazioni del disegno 1.2.1 Avvertenze Le avvertenze avvisano della presenza di pericoli nell'uso dei prodotti.
Page 64 Corrente continua L'apparecchio supporta la tecnologia NFC, compatibile con piattaforme iOS e Android. Serie di batteria al litio Hilti utilizzata. Attenersi alle indicazioni riportate nel capitolo Utilizzo conforme. Batteria agli ioni di litio Non utilizzare in alcun caso la batteria come attrezzo a percussione.
Page 65 Sicurezza delle persone ▶ È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcool o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può...
Page 66 Assistenza ▶ Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico. Indicazioni di sicurezza per trapani ▶ Utilizzare l'attrezzo con le impugnature supplementari fornite in dotazione. Un'eventuale perdita del controllo può...
Page 67 Il prodotto descritto è un trapano avvitatore a batteria ad uso manuale. Esso è destinato ad avvitare e a svitare viti e a forare nell'acciaio, nel legno e nella plastica. Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti della serie B18 / B22. ▶...
Page 68 Dati tecnici Trapano avvitatore Tensione nominale 21,6 V Peso secondo EPTA Procedure 01, comprensivo di batteria B22⁄8.0 3,1 kg Numero di giri 1ª velocità 0 giri/min … 370 giri/min 2ª velocità 0 giri/min … 2.140 giri/min ≤ 50 Nm Coppia di serraggio (avvitamento in materiale tenero) Impostazione della coppia di serraggio (15 posizioni) 2 Nm …...
Page 69 Carica della batteria 1. Prima di effettuare la ricarica, leggere il manuale d'istruzioni del caricabatteria. 2. Accertarsi che i contatti della batteria e del caricabatteria siano puliti e asciutti. 3. Caricare la batteria con un caricabatteria omologato. Inserimento della batteria PRUDENZA Pericolo di lesioni a causa di cortocircuito o caduta della batteria! ▶...
Page 70 Utilizzo PRUDENZA Pericolo di lesioni dovute al bloccaggio dell'utensile ! ▶ Accertarsi che l'impugnatura laterale sia montata correttamente e fissata in modo regolare. Tenere sempre il prodotto saldamente con entrambe le mani utilizzando le apposite impugnature. ▶ Utilizzare occhiali di protezione per proteggersi dalle schegge di materiale. Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.
Page 71 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group. Trasporto e magazzinaggio degli attrezzi a batteria...
Page 72: Pl Oryginalna Instrukcja Obsługi
Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 73 • Instrukcję obsługi zawsze przechowywać z produktem; urządzenie przekazywać innym użytkownikom wyłącznie z instrukcją obsługi. Objaśnienie symboli 1.2.1 Ostrzeżenia Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastoso- wano następujące hasła ostrzegawcze: ZAGROŻENIE ZAGROŻENIE ! ▶ Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTRZEŻENIE OSTRZEŻENIE ! ▶...
Page 74 Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE! Należy zapoznać...
Page 75 narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji elektronarzędzia może prowadzić do poważnych obrażeń ciała. ▶ Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń...
Page 76 Wskazówki dotyczące bezpiecznej eksploatacji wiertarek ▶ Korzystać z zawartych w dostawie dodatkowych uchwytów do urządzenia. Utrata kontroli nad urządzeniem może prowadzić do obrażeń ciała. ▶ Podczas wykonywania prac, w trakcie których urządzenie może natrafić na ukryte przewody elek- tryczne, trzymać urządzenie wyłącznie za izolowane uchwyty. Kontakt z przewodem elektrycznym może doprowadzić...
Page 77 Jeśli diody LED wskaźnika akumulatora migają, należy zapoznać się ze wskazówkami w rozdziale Pomoc w przypadku awarii. Zakres dostawy Wkrętarko-wiertarka, instrukcja obsługi. • Więcej dopuszczonych do urządzenia produktów systemowych można znaleźć w centrum Hilti lub online pod adresem: www.hilti.group 2184701 Polski *2184701*...
Page 78 Dane techniczne Wkrętarko-wiertarka Napięcie znamionowe 21,6 V Ciężar zgodnie z EPTA Procedure 01 wraz z akumulatorem B22⁄8.0 3,1 kg Prędkość obrotowa 1. bieg 0 obr./min … 370 obr./min 2. bieg 0 obr./min … 2 140 obr./min ≤ 50 Nm Moment obrotowy (miękkie podłoże) Regulacja momentu obrotowego (15-stopniowa) 2 Nm …...
Page 79 Ładowanie akumulatora 1. Przed rozpoczęciem ładowania należy przeczytać instrukcję obsługi prostownika. 2. Należy zwrócić uwagę, aby styki akumulatora i prostownik były czyste i suche. 3. Ładować akumulator za pomocą odpowiedniego prostownika. Zakładanie akumulatora OSTROŻNIE Niebezpieczeństwo obrażeń ciała przez zwarcie lub spadający akumulator! ▶...
Page 80 Obsługa OSTROŻNIE Niebezpieczeństwo odniesienia obrażeń przy pracy blokującym się narzędziem roboczym! ! ▶ Należy upewnić się, że uchwyt boczny został prawidłowo zamocowany. Urządzenie zawsze trzymać oburącz za przewidziane do tego celu uchwyty. ▶ Używać okularów ochronnych, by chronić oczy przed odpryskami materiału. Należy przestrzegać...
Page 81 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group. Transport i magazynowanie urządzeń zasilanych akumulatorami Transport OSTROŻNIE...
Page 82: Cs Originální Návod K Obsluze
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu- nalnymi! Gwarancja producenta na urządzenia...
Page 83 Vysvětlení značek 1.2.1 Varovná upozornění Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova: NEBEZPEČÍ NEBEZPEČÍ ! ▶ Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti. VÝSTRAHA VÝSTRAHA ! ▶...
Page 84 Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 85 ▶ Zabraňte neúmyslnému uvedení do provozu. Před vložením akumulátoru, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶ Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný...
Page 86 Popsaný výrobek je ručně vedený akumulátorový vrtací šroubovák. Je určený k zašroubovávání a povolování šroubů a k vrtání do oceli, dřeva a plastu. Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti typové řady B18/B22. ▶ ▶ Používejte pro tyto akumulátory pouze nabíječky Hilti řady C4/36.
Page 87 Při stisknutém ovládacím spínači a až 5 sekund po uvolnění ovládacího spínače nelze stav nabití zjistit. Pokud blikají LED ukazatele akumulátoru, řiďte se pokyny v kapitole Pomoc při poruchách. Obsah dodávky Vrtací šroubovák, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete ve středisku Hilti nebo on-line na: • www.hilti.group Technické údaje Vrtací...
Page 88 Příprava práce POZOR Nebezpečí poranění při neúmyslném spuštění! ▶ Před nasazením akumulátoru zkontrolujte, zda je příslušný výrobek vypnutý. ▶ Před nastavováním nářadí nebo výměnou příslušenství vyjměte akumulátor. Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku. Nabíjení akumulátoru 1.
Page 89 Pomocí háku na opasek můžete nářadí upevnit na opasek podél těla. Hák na opasek lze upevnit na pravou nebo levou stranu. ▶ Upevněte hák na opasek. Obsluha POZOR Nebezpečí poranění při zablokování nástroje ! ▶ Ujistěte se, že je postranní rukojeť správně namontovaná a řádně připevněná. Výrobek držte vždy pevně oběma rukama za rukojeti, které...
Page 90 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
Page 91: Sk Originálny Návod Na Obsluhu
údaje. Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Likvidace akumulátorů V důsledku nesprávné likvidace akumulátorů může dojít k poškození zdraví unikajícími plyny nebo kapalinami.
Page 92 Vysvetlenie značiek 1.2.1 Výstražné upozornenia Výstražné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová: NEBEZPEČENSTVO NEBEZPEČENSTVO ! ▶ Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobiť ťažký úraz alebo smrť. VAROVANIE VAROVANIE ! ▶ Označenie možného hroziaceho nebezpečenstva, ktoré môže viesť k ťažkým poraneniam alebo usmrte- niu.
Page 93 Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA! Prečítajte si všetky bezpečnostné...
Page 94 alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam. ▶ Noste prostriedky osobnej ochrannej výbavy a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je maska proti prachu, bezpečnostná obuv s protišmykovou podrážkou, ochranná prilba alebo chrániče sluchu (podľa druhu a použitia elektrického náradia), znižuje riziko poranení.
Page 95 Opísaný výrobok je ručne vedený akumulátorový vŕtací skrutkovač. Je určený na uťahovanie a povoľovanie skrutiek a na vŕtanie do ocele, dreva a plastu. Pre tento výrobok používajte len lítium-iónové akumulátory Hilti typového radu B18/B22. ▶ ▶ Pre tieto akumulátory používajte len nabíjačky Hilti radu C4/36.
Page 96 Pri blikajúcich LED indikátora akumulátora venujte, prosím, pozornosť upozorneniam v kapitole o pomoci v prípade porúch. Rozsah dodávky Vŕtací skrutkovač, návod na obsluhu. • Ďalšie produkty systému schválené pre váš výrobok nájdete vo vašom stredisku Hilti alebo on-line na: www.hilti.group Technické údaje Vŕtacie skrutkovače Menovité napätie 21,6 V Hmotnosť...
Page 97 Hodnoty emisií hluku Hladina emisií akustického tlaku (L 75 dB(A) Neistota pri hladine akustického tlaku (K 3 dB(A) Úroveň akustického výkonu (L 86 dB(A) Neistota pri úrovni akustického výkonu (K 3 dB(A) Celkové hodnoty vibrácií Hodnota emitovaných vibrácií pre skrutkovanie (a <...
Page 98 4. Vložte vkladací nástroj do rýchloupínacieho skľučovadla a rýchloupínacie skľučovadlo utiahnite, až budete počuť niekoľko mechanických cvaknutí. 5. Skontrolujte bezpečné upevnenie vkladacieho nástroja. Vybratie vkladacieho nástroja 1. Nastavte prepínač pravo-/ľavobežného chodu do stredovej pozície alebo odpojte akumulátor od náradia. 2. Otvorte rýchloupínacie skľučovadlo. 3.
Page 99 Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group. Preprava a skladovanie akumulátorového náradia Preprava POZOR Neúmyselné...
Page 100 Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Likvidácia akumulátorov Neodborná...
Page 101: Hu Eredeti Használati Utasítás
RoHS (smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronic- kých zariadeniach) Odkaz na tabuľku nebezpečných látok nájdete na konci tejto dokumentácie ako QR kód alebo na stránke: qr.hilti.com/r7716893 Schválené akumulátory Hilti Zoznam akumulátorov schválených pre tento výrobok nájdete na konci tejto dokumentácie. Eredeti használati utasítás A dokumentáció adatai A dokumentumról...
Page 102 Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Magyar 2184701...
Page 103 Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet. Őrizzen meg minden biztonsági utasítást és útmutatást a jövőbeni használathoz. Munkahelyi biztonság ▶...
Page 104 működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. ▶ Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. ▶...
Page 105 A leírt termék egy kézi vezetésű, akkumulátoros fúrócsavarozó. Csavarok behajtására és kihajtására, valamint fúrásra alkalmas acélban, fában és műanyagban. Ehhez a termékhez kizárólag Hilti B18 / B22 típussorozatú Li-ion akkumulátorokat használjon. ▶ ▶ Ehhez az akkuhoz kizárólag a C4/36 sorozatba tartozó Hilti töltőkészüléket használjon.
Page 106 Műszaki adatok Fúrócsavarozó Névleges feszültség 21,6 V Az EPTA Procedure 01 szerinti tömeg B22⁄8.0 akkuval 3,1 kg Fordulatszám 1. sebességfo- 0 ford./perc … kozat 370 ford./perc 2. sebességfo- 0 ford./perc … kozat 2 140 ford./perc ≤ 50 Nm Forgatónyomaték (puha csavarozási eset) Forgatónyomaték-beállítás (15 fokozat) 2 Nm …...
Page 107 3. Az akkut a megengedett töltőberendezésben töltse fel. Az akku behelyezése VIGYÁZAT Sérülésveszély rövidzárlat vagy leeső akku miatt! ▶ Az akku behelyezése előtt győződjön meg arról, hogy az akkuhoz és a termék érintkezőihez nem ér hozzá idegen tárgy. ▶ Győződjön meg arról, hogy az akku mindig megfelelően rögzül. 1.
Page 108 Üzemeltetés VIGYÁZAT Sérülésveszély blokkoló betétszerszám miatt ! ▶ Győződjön meg arról, hogy az oldalmarkolat megfelelően van felszerelve és előírásszerűen van rögzítve. A terméket mindig két kézzel fogja az erre szolgáló markolatoknál. ▶ A leváló szilánkokkal szembeni védelem miatt viseljen védőszemüveget. Vegye figyelembe a dokumentumban és a terméken található...
Page 109 Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából. • Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben. • Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.
Page 110: Sl Originalna Navodila Za Uporabo
▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Page 111 Število vrtljajev v prostem teku Enosmerni tok Naprava podpira tehnologijo NFC, združljivo s platformama iOS in Android. Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v po- glavju Namenska uporaba. Litij-ionska akumulatorska baterija Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.
Page 112 Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila.
Page 113 ▶ Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice ne smejo priti v stik s premikajočimi se deli orodja. Ne nosite ohlapne obleke ali nakita, ker ju lahko zagrabijo premikajoči se deli orodja. ▶ Če je na orodje možno namestiti priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so le-te priključene in jih uporabljate na pravilen način.
Page 114 Opisan izdelek je ročni akumulatorski vrtalni vijačnik. Namenjen je privijanju in odvijanju vijakov ter vrtanju v jeklo, les in plastiko. Za ta izdelek uporabljajte zgolj litij-ionske akumulatorske baterije Hilti iz vrste modelov B18/B22. ▶ ▶ Za te akumulatorske baterije uporabljajte le polnilnike serije C4/36 podjetja Hilti.
Page 115 Pri utripajočih LED-diodah indikatorja akumulatorskih baterij upoštevajte navodila v poglavju Iskanje napak. Obseg dobave Vrtalni vijačnik, navodila za uporabo. • Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.group Tehnični podatki Vrtalni vijačnik Nazivna napetost 21,6 V Teža v skladu z EPTA Procedure 01 vključno z akumulatorsko baterijo...
Page 116 Vrtanje v kovino (a < 2,5 m/s² h, D Negotovost pri vrtanju v kovino (K) 1,5 m/s² Priprava dela PREVIDNO Nevarnost poškodb zaradi nenamernega vklopa! ▶ Pred vstavljanjem akumulatorske baterije se prepričajte, da je pripadajoči izdelek izklopljen. ▶ Pred nastavljanjem orodja ali menjavo pribora odstranite akumulatorsko baterijo. Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.
Page 117 Montaža kavlja za pas (dodatna oprema) OPOZORILO Nevarnost poškodb. Orodje, ki vam pade iz rok, je lahko nevarno za uporabnika in druge. ▶ Pred začetkom dela preverite, ali je kavelj za pas varno pritrjen. S kavljem za pas lahko orodje ob telesu pritrdite na pas. Kavelj za pas se lahko namesti za nošenje na desni ali levi strani.
Page 118 Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 119 ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! Garancija proizvajalca naprave ▶...
Page 120: Hr Originalne Upute Za Uporabu
Originalne upute za uporabu Podaci o dokumentaciji Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. •...
Page 121 Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE! Pročitajte sigurnosne napomene i naputke.
Page 122 ▶ Električni alat držite dalje od kiše ili vlage. Prodiranje vode u električni alat povećava opasnost od električnog udara. Sigurnost ljudi ▶ Budite pažljivi, pazite što činite i kod rada s električnim alatom postupajte razumno. Električni alat ne koristite ako ste umorni ili pod utjecajem opojnih sredstava, alkohola ili lijekova. Trenutak nepažnje prilikom uporabe električnog alata može dovesti do ozbiljnih tjelesnih ozljeda.
Page 123 Sigurnosne napomene za bušilice ▶ Upotrebljavajte dodatne rukohvate isporučene s uređajem. Gubitak kontrole može uzrokovati tjelesne ozljede. ▶ Uređaj držite samo za izolirane prihvatne površine ako izvodite radove kod kojih usadnik može udariti o sakrivene strujne vodove. Kontakt s provodljivim vodom može pod napon staviti i metalne dijelove uređaja te dovesti do električnog udara.
Page 124 U slučaju treperećih LED dioda indikatora akumulatorske baterije, molimo poštujte upute u poglavlju Pomoć u slučaju smetnji. Sadržaj isporuke Bušilica-zavrtač, upute za uporabu. • Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.group Tehnički podaci Bušilica-zavrtač Dimenzionirani napon 21,6 V Težina prema EPTA Procedure 01 uključujući akumulatorsku bateriju...
Page 125 Vrijednosti emisije buke Razina emisije zvučnog tlaka (L 75 dB(A) Nesigurnost razine zvučnog tlaka (K 3 dB(A) Razina zvučne snage (L 86 dB(A) Nesigurnost razine zvučne snage (K 3 dB(A) Ukupne vrijednosti vibracija Vrijednost emisije vibracije vijka (a < 2,5 m/s² Nesigurnost za vijčanje (K) 1,5 m/s²...
Page 126 3. Otvorite brzosteznu glavu. 4. Umetnite nastavak u brzosteznu glavu i zategnite brzosteznu glavu sve dok ne čujete višekratno mehaničko klikanje. 5. Provjerite siguran prihvat nastavka. Vađenje nastavka 1. Stavite preklopnik za okretanje na desno/lijevo u srednji položaj ili izvadite akumulatorsku bateriju iz uređaja.
Page 127 ▶ Nakon dužeg skladištenja prije uporabe provjerite je li uređaj oštećen odnosno jesu li akumulatorske baterije oštećene. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. 2184701...
Page 128 Tehnički podaci. Zbrinjavanje otpada Hilti uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 129: Ru Перевод Оригинального Руководства По Эксплуатации
ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 130 Номинальная частота вращения на холостом ходу Постоянный ток Изделие поддерживает технологию NFC, совместимую с платформами iOS и Android. Серия используемых литий-ионных аккумуляторов Hilti. Соблюдайте указания, приведенные в главе Использование по назначению. Литий-ионный аккумулятор Никогда не используйте аккумулятор в качестве ударного инструмента.
Page 131 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 132 ▶ Носите спецодежду. Не надевайте очень свободную одежду или украшения. Оберегайте во- лосы, одежду и защитные перчатки от вращающихся узлов электроинструмента. Свободная одежда, украшения и длинные волосы могут быть захвачены ими. ▶ Если предусмотрено подсоединение устройств для удаления и сбора пыли, убедитесь в том, что...
Page 133 Указания по технике безопасности для (дрели-)шуруповерта ▶ При опасности повреждения заворачиваемым шурупом/болтом скрытой электропроводки держите электроинструмент за изолированные поверхности. При контакте шурупа с токопро- водящими предметами незащищенные металлические части электроинструмента находятся под напряжением, что может привести к поражению электрическим током. Дополнительные...
Page 134 Для этого электроинструмента используйте только литий-ионные аккумуляторы фирмы Hilti серии ▶ B18/B22. ▶ Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti серии C4/36. Индикатор состояния литий-ионного аккумулятора Уровень заряда литий-ионного аккумулятора и сбои в работе электроинструмента сигнализируются посредством индикатора состояния литий-ионного аккумулятора.
Page 135 Данные по шуму и вибрациям согласно EN 62841 Приводимые здесь значения уровня звукового давления и вибрации были измерены согласно стан- дартизированной процедуре измерения и могут использоваться для сравнения электроинструментов между собой. Они также подходят для предварительной оценки вредных воздействий. Указанные данные применимы к основным областям применения электроинструмента. Однако, если электроинструмент...
Page 136 Извлечение аккумулятора 1. Нажмите кнопки (де)блокировки аккумулятора. 2. Извлеките аккумулятор из электроинструмента. Установка и позиционирование боковой рукоятки ОСТОРОЖНО Опасность травмирования вследствие непреднамеренного пуска! ▶ Убедитесь в том, что переключатель правого/левого вращения находится в среднем положении (блокировка включения) или из дрели-шуруповерта извлечен аккумулятор. ▶...
Page 137 приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. 2184701 Русский...
Page 138 ▶ После длительного хранения перед использованием проверяйте электроинструмент и аккумуля- торы на отсутствие повреждений. Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина Решение...
Page 139: Bg Оригинално Ръководство За Експлоатация
Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...
Page 140 • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото ръководство. Условни обозначения 1.2.1 Предупредителни указания Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи: ОПАСНОСТ ОПАСНОСТ...
Page 141 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 142 Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, когато сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶...
Page 143 или изгаряния. При случаен контакт промийте мястото с вода. Ако течността попадне в очите, потърсете допълнително лекарска помощ. Сервизиране ▶ Ремонтът на електроинструмента Ви трябва да се извършва само от квалифицирани спе- циалисти и само с оригинални резервни части. По този начин се гарантира съхранение на безопасността...
Page 144 Описаният продукт представлява акумулаторен пробивен винтоверт с ръчно задвижване. Той е предназначен за завиване и развиване на винтове и за пробиване в стомана, дърво и пластмаси. За този продукт използвайте само литиево-йонните акумулатори на Hilti от тип B18 / B22. ▶...
Page 145 Технически данни Пробивен винтоверт Номинално напрежение 21,6 В Тегло съгласно EPTA Procedure 01 включително акумулатор B22⁄8.0 3,1 кг Обороти 1-ва скорост 0 об/мин … 370 об/мин 2-ра скорост 0 об/мин … 2 140 об/мин ≤ 50 Н⋅м Въртящ момент (меко уплътнение за резбово съединение) Настройка...
Page 146 Зареждане на акумулатор 1. Преди зареждането прочетете Ръководството за експлоатация на зарядното устройство. 2. Уверете се, че контактите на акумулатора и на зарядното устройство са чисти и сухи. 3. Заредете акумулатора с разрешено зарядно устройство. Поставяне на акумулатор ПРЕДПАЗЛИВОСТ Опасност от нараняване поради късо съединение или паднал акумулатор! ▶...
Page 147 Експлоатация ПРЕДПАЗЛИВОСТ Опасност от нараняване поради блокиране на сменяем инструмент ! ▶ Уверете се, че страничната ръкохватка е монтирана правилно и е закрепена надлежно. Винаги дръжте продукта здраво с две ръце за предвидените за целта ръкохватки. ▶ Използвайте защита за очите, за да се предпазите от хвърчащ материал. Съблюдавайте...
Page 148 ▶ След продължително съхранение преди употреба проверявайте уреда и акумулаторите за наличие на повреди. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Смущение Възможна причина Решение...
Page 149 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 150: Ro Manual De Utilizare Original
Manual de utilizare original Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Page 151 Curent continuu Aparatul este compatibil cu tehnologia NFC, care este compatibilă la rândul ei cu platformele iOS şi Android. Seria de tip a acumulatorului Li-Ion Hilti utilizat. Rugăm aveţi în vedere datele din capitolul Utiliza- rea conformă cu destinaţia. Acumulator Li-Ion Nu folosiţi niciodată...
Page 152 Securitatea electrică ▶ Evitaţi contactul corpului cu suprafeţele legate la pământ, cum ar fi ţevi, sisteme de încălzire, sobe şi frigidere. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ. ▶ Feriţi sculele electrice de influenţa ploii şi umidităţii. Pătrunderea apei în scula electrică creşte riscul de electrocutare.
Page 153 ▶ Ţineţi acumulatorii nefolosiţi la distanţă de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca scurtcircuitarea contactelor. Un scurtcircuit între contactele acumulatorului poate avea ca urmări arsuri sau incendii. ▶ La folosirea în mod eronat, este posibilă eliminarea de lichid din acumulatori. Evitaţi contactul cu acesta.
Page 154 Produsul descris este o maşină de găurit şi înşurubat cu dirijare manuală şi cu alimentare de la acumulatori. El este destinat introducerii prin rotaţie şi desfacerii şuruburilor şi găuririi în oţel, lemn şi material plastic. Utilizaţi pentru acest produs numai acumulatorii Li-Ion Hilti din seria de tip B18 / B22. ▶...
Page 155 Date tehnice Maşină de găurit şi înşurubat Tensiunea nominală 21,6 V Greutate conform EPTA Procedure 01 inclusiv acumulator B22⁄8.0 3,1 kg Turaţie Treapta 1 0 rot/min … 370 rot/min Treapta 2 0 rot/min … 2.140 rot/min ≤ 50 Nm Cuplu de rotaţie (înşurubare în material moale) Reglarea cuplului de rotaţie (15 trepte) 2 Nm …...
Page 156 Încărcarea acumulatorului 1. Înainte de încărcare, citiţi manualul de utilizare al redresorului. 2. Aveţi în vedere ca la contactele acumulatorului şi ale redresorului să existe curăţenie şi acestea să fie uscate. 3. Încărcaţi acumulatorul într-un redresor avizat. Introducerea acumulatorului AVERTISMENT Pericol de accidentare Prin scurtcircuit sau căderea acumulatorului! ▶...
Page 157 ▶ Montaţi agăţătoarea de centură. Modul de utilizare AVERTISMENT Pericol de accidentare cauzat de blocarea dispozitivului de lucru ! ▶ Asiguraţi-vă că mânerul lateral este montat şi fixat corect. Ţineţi întotdeauna ferm produsul cu ambele mâini de mânerele special prevăzute. ▶...
Page 158 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Avarie Cauza posibilă Soluţie Maşina nu funcţionează.
Page 159: El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο
Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...
Page 160 • Φυλάξτε τις οδηγίες χρήσης πάντα στο προϊόν και δίνετε το προϊόν σε άλλα πρόσωπα μόνο μαζί με αυτές τις οδηγίες χρήσης. Επεξήγηση συμβόλων 1.2.1 Υποδείξεις προειδοποίησης Οι υποδείξεις προειδοποίησης προειδοποιούν από κινδύνους κατά την εργασία με το προϊόν. Χρησιμο- ποιούνται...
Page 161 τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 162 Ασφάλεια προσώπων ▶ Να είσαστε πάντα προσεκτικοί, να προσέχετε τι κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία, όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση...
Page 163 των επαφών. Ένα βραχυκύκλωμα μεταξύ των επαφών της μπαταρίας μπορεί να έχει ως συνέπεια εγκαύματα ή πυρκαγιά. ▶ Σε περίπτωση λανθασμένης χρήσης μπορούν να διαρρεύσουν υγρά από την μπαταρία. Αποφεύ- γετε κάθε είδους επαφή. Τα υγρά της μπαταρίας ενδέχεται να προκαλέσουν ερεθισμούς ή εγκαύματα στο...
Page 164 ελέγχου δεν είναι δυνατή η εμφάνιση της κατάστασης φόρτισης. Όταν αναβοσβήνουν τα LED της ένδειξης της μπαταρίας, προσέξτε τις υποδείξεις στο κεφάλαιο Βοήθεια για προβλήματα. Έκταση παράδοσης Δραπανοκατσάβιδο, οδηγίες χρήσης. • Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Center ή online στη διεύθυνση: www.hilti.group Ελληνικά 2184701 *2184701*...
Page 165 Τεχνικά χαρακτηριστικά Δραπανοκατσάβιδο Ονομαστική τάση 21,6 V Βάρος κατά EPTA Procedure 01 συμπερ. επαναφορτιζόμενης μπαταρίας 3,1 kg B22⁄8.0 Αριθμός στροφών 1η ταχύτητα 0/min … 370/min 2η ταχύτητα 0/min … 2.140/min ≤ 50 Nm Ροπή (εύκολη βίδα) Ρύθμιση ροπής (15 επίπεδα) 2 Nm …...
Page 166 Φορτίστε την μπαταρία 1. Διαβάστε πριν από τη φόρτιση τις οδηγίες χρήσης του φορτιστή. 2. Βεβαιωθείτε ότι οι επαφές της επαναφορτιζόμενης μπαταρίας και του φορτιστή είναι καθαρές και στεγνές. 3. Φορτίστε την επαναφορτιζόμενη μπαταρία σε έναν εγκεκριμένο φορτιστή. Τοποθέτηση μπαταρίας ΠΡΟΣΟΧΗ...
Page 167 ▶ Τοποθετήστε το άγκιστρο ζώνης. Χειρισμός ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού από εξάρτημα που έχει μπλοκάρει ! ▶ Βεβαιωθείτε ότι η πλαϊνή χειρολαβή έχει τοποθετηθεί και στερεωθεί σωστά. Συγκρατείτε το προϊόν πάντα και με τα δύο χέρια από τις προβλεπόμενες χειρολαβές. ▶ Χρησιμοποιείτε προστατευτικά γυαλιά για προστασία από θραύσματα υλικού. Προσέξτε...
Page 168 τη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group. Μεταφορά και αποθήκευση επαναφορτιζόμενων εργαλείων Μεταφορά...
Page 169 Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 170: Tr Orijinal Kullanım Kılavuzu
Orijinal kullanım kılavuzu Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 171 Dakika başına devir Ölçüm rölanti devir sayısı Doğru akım Alet, iOS ve Android platformları ile uyumlu NFC teknolojisini destekler. Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Lityum İyon akü Aküyü asla darbe aleti olarak kullanmayınız.
Page 172 Kişilerin güvenliği ▶ Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve elektrikli el aleti ile çalışırken mantıklı davranınız. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altında iseniz elektrikli el aletini kullanmayınız. Elektrikli el aletini kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir. ▶...
Page 173 Tanımlanan ürün, elle kullanılan, aküyle çalışan bir delme/vidalama makinesidir. Vidalama ve vida sökme ile çelik, ahşap ve plastik yüzeylerde delme işleri için tasarlanmıştır. Bu ürün için sadece B18 / B22 tip serisi Hilti Lityum İyon aküler kullanınız. ▶ ▶ Bu aküler için sadece C4/36 serisi Hilti şarj cihazları kullanınız.
Page 174 Akü göstergesinin LED'leri yanıp söndüğünde lütfen Arızalar bölümdeki uyarıları dikkate alınız. Teslimat kapsamı Delme/vidalama makinesi, kullanım kılavuzu. • Ürünlerimiz için uygun diğer sistem ürünlerini Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.group Teknik veriler Delme/vidalama makinesi Nominal gerilim 21,6 V EPTA Procedure 01 uyarınca B22⁄8.0 akümülatör dahil ağırlık...
Page 175 Toplam titreşim değerleri Cıvata titreşim emisyon değeri (a < 2,5 m/sn² Emniyetsizlik vidalama (K) 1,5 m/sn² Metalde delme (a < 2,5 m/sn² Metalde delme için emniyetsizlik (K) 1,5 m/sn² Çalışma hazırlığı DİKKAT Yaralanma tehlikesi kazara çalışmaya başlama nedeniyle! ▶ Aküyü takmadan önce ilgili ürünün kapalı konumda olduğundan emin olunuz. ▶...
Page 176 Ek aletin çıkarılması 1. Sağa/sola dönüş değiştirme şalterini orta konuma getiriniz veya aküyü aletten ayırınız. 2. Anahtarsız mandreni açınız. 3. Ek aleti anahtarsız mandrenden çekiniz. Kemer kancasının takılması (opsiyonel) İKAZ Yaralanma tehlikesi. Aletin düşmesi, size veya etrafınızdakilere zarar verebilir. ▶ Çalışmaya başlamadan önce kemer halkasının emniyetli bir şekilde sabitlenip sabitlenmediğini kontrol ediniz.
Page 177 ▶ Aleti ve aküleri çocukların ve yetki verilmeyen kişilerin ulaşamayacağı yerlerde depolayınız. ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm...
Page 178 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! Üretici garantisi...
Page 179: ﻴ ﻟ‬ ‫ﺩ
‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬...
Page 180 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 181 ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺄ‬ ‫ﺸ‬ ‫ﻨ ﻳ‬ ‫ﺕ‬ ‫ﺎ ﺟ‬ ‫ﻼ‬ ‫ﺜ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﺌ‬ ‫ﻓ‬ ‫ﺪ‬ ‫ﺘ‬...
Page 182 ‫. ﻪ‬ ‫ﺘ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﻣ‬ ‫ﺐ‬ ‫ﻨ‬ ‫ﺠ ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﺋ ﺎ‬ ‫ﺳ‬ ‫ﺏ‬ ‫ﺮ‬ ‫ﺴ‬ ‫ﺘ ﻳ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ ‫ﺊ‬ ‫ﻃ‬ ‫ﺎ ﺧ‬ ‫ﻞ‬...
Page 183 ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻊ‬ ‫ﻣ‬ B18 / B22 ‫ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬...
Page 184 ‫ﺔ‬ ‫ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺎ‬ ‫ﻘ ﺜ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻟ‬ ‫ﻵ ﺍ‬ ‫ﻚ‬ ‫ﻔ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ‬...
Page 185 ‫ﺔ‬ ‫ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺓ‬ ‫ء ﺍ ﺮ‬ ‫ﻘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ، ‫ﻦ‬...
Page 186 ‫. ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻑ‬ ‫ﺎ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﺐ‬ ‫ﻴ‬ ‫ﻛ ﺮ‬ ‫ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ◀ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﺱ‬ ‫ﺮ ﺘ‬ ‫ﺣ ﺍ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬...
Page 187 ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺮ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻵ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻐ‬ ‫ﺸ‬ ‫ﺘ ﻠ ﻟ‬ Hilti Store ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬...
Page 188 ‫ﻴ‬ ‫ﺤ ﺑ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺗ‬ ◀ Hilti Store ‫ﺺ‬ ‫ﺘ ﺨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺎ ﻔ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬...
Page 189: Ja オリジナル取扱説明書
オリジナル取扱説明書文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています...
Page 190 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データドリルドライバー SBT 4A22 製品世代製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項！安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体...
Page 191 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の不意な始動は避けてください。電動工具をバッテリーに接続する前や持ち上げたり運んだりする前に、電動工具がオフになっていることを確認してください。電動工具のスイッチに指を掛けたまま運んだり、スイッチオンになっている本体を電源に接続すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチが故障している場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には、バッテリーを取り外してください。この安全処置により、電動工具の不意の始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。本体に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。...
Page 192 ▶ 電動工具は停止するまで置かないでください。製品の説明製品概要サイドハンドルクイックリリースチャック機能設定リング速度選択スイッチ正回転／逆回転切り替えスイッチ（スイッチ & オンロック付き）無段変速スイッチ（回転数電子制御式）グリップ追加機能（充電状態インジケーター作動）付きリリースボタン銘板 § ベルトフック（オプション）充電状態および故障インジケーター（Li-Ion バッテリー）正しい使用本書で説明している製品は、手持ち式の充電式ドリルドライバーです。この製品は、ねじの取付け／取外し、および鋼材、木材およびプラスチックへの穿孔のためのものです。本製品には、必ずHilti の B18 / B22 シリーズの LiIon バッテリーを使用してください。 ▶ ▶ これらのバッテリーには、必ずHilti の C4/36 シリーズの充電器を使用してください。日本語 2184701 *2184701*...
Page 193 1 個の LED が点滅、本体は作動不能状態。バッテリーが過熱あるいは完全に放電している。 4 個の LED が点滅、本体は作動不能状態。本体の過負荷あるいは過熱。コントロールスイッチの操作中、およびこのスイッチから指を放してから 5 秒が経過するまでの間は、充電状態を確認することはできません。バッテリーのインジケーターの LED が点滅している場合は、「故障時のヒント」の章の注意事項を確認してください。本体標準セット構成品ドリルドライバー、取扱説明書。 • その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti センターにお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。製品仕様ドリルドライバー定格電圧 21.6 V EPTA Procedure 01 に準拠した重量（B22⁄8.0 バッテリーを含む） 3.1 kg 全負荷回転数 1 速 0/min … 370/min 2 速...
Page 194 サウンドパワーレベル (L 86 dB(A) サウンドパワーレベルの不確実性 (K 3 dB(A) 合計振動値ねじ締めの排出振動値 (a < 2.5 m/s² ねじ締めの不確実性 (K) 1.5 m/s² 金属への穿孔 (a < 2.5 m/s² h, D 金属への穿孔の不確実性 (K) 1.5 m/s² 作業準備注意負傷の危険意図しない始動！ ▶ バッテリーを装着する前に、バッテリーを装着する製品のスイッチがオフになっていることを確認してください。 ▶ 本体の設定、またはアクセサリーの交換の前にバッテリーを取り外してください。本書および製品に記載されている安全上の注意と警告表示に注意してください。バッテリーを充電する 1.
Page 195 5. 先端工具がしっかりと固定されているか確認します。先端工具を取り外す 1. 正回転／逆回転切り替えスイッチを中立位置にするか、またはバッテリーを本体から取り外します。 2. クイックリリースチャックを開きます。 3. 先端工具をクイックリリースチャックから引き抜いてください。ベルトフックを取り付ける（オプション）警告負傷の危険。本体が落下してご自身あるいは他の方が怪我をする恐れがあります。 ▶ 作業を開始する前に、ベルトフックが確実に固定されていることを確認してください。ベルトフックを使用すると、本体を作業ベルトに差し込んで保持することができます。ベルトフックは、体の右側で使用するようにも左側で使用するようにも取り付けることができます。 ▶ ベルトフックを取り付けます。ご使用方法注意先端工具のブロックによる負傷の危険！ ▶ サイドハンドルが正しく取り付けられ、しっかりと固定されていることを確認してください。本製品は、常に両手でグリップを掴んでしっかりと保持してください。 ▶ 母材の破片に対する保護としてアイシールドを使用してください。本書および製品に記載されている安全上の注意と警告表示に注意してください。正逆回転を設定するモーター回転中は、ロック機能によりスイッチの切り替えができなくなります。中立の位置では、コントロールスイッチはブロックされます（スイッチオンロック）。 ▶ 正回転／逆回転切り替えスイッチを希望の回転方向に設定します。速度を選択する ▶ 速度を選択します。スイッチオン ▶...
Page 196 ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。 • 湿気が入り込まないようにしてください。保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。バッテリー装置の搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外します。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。 ▶ 本体とバッテリーを長距離にわたって搬送した後には、使用の前に損傷がないかチェックしてください。保管上の注意事項注意故障したあるいは液漏れしたバッテリーによる予期しない損傷！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 本体とバッテリーは、できるだけ涼しくて乾燥した場所に保管してください。...
Page 197 用基準を超えている）。認する。製品仕様を参照。廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。バッテリーを廃棄するバッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。詳細情報 RoHS（有害物質使用制限に関するガイドライン）本書の最終ページに有害物質の表にリンクした QR コードがあります：qr.hilti.com/r7716893 許可されている Hilti バッテリー本製品用に許可されているバッテリーのリストは、本書の末尾に記載されています。 2184701 日本語 *2184701*...
Page 198: Ko 오리지널 사용 설명서
오리지널 사용 설명서 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상...
Page 199 무부하 회전속도 직류 본 기기는 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 리튬이온 배터리 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십...
Page 200 사용자 안전수칙 ▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 전동공구를 사용할 때 경솔하게 행동하지 마십시오. 피 곤하거나 항정신성 약물, 술 또는 약물 복용 시에는 전동공구를 사용하지 마십시오. 전동공구 사용 시 이에 유의하지 않을 경우 심각한 부상을 초래할 수 있습니다. ▶ 안전 장비를 갖추고 보안경을 착용하십시오. 전동 공구의 종류와 사용에 따라, 먼지 보호 마스크, 미끄럼 방지용...
Page 201 기술된 제품은 배터리 구동식 소형 드릴 드라이버입니다. 스크류를 돌려 끼우고 풀기 위한 용도 및 강철, 목재, 플라스틱 소재에 드릴 작업하기 위한 용도로 사용됩니다. 본 제품에는 모델시리즈 B18 / B22의 Hilti 리튬 이온 배터리만 사용하십시오. ▶ ▶ 이 배터리에는 Hilti 충전기 C4/36 시리즈만 사용하십시오.
Page 202 컨트롤 스위치가 조작된 상태에서 컨트롤 스위치에서 손을 뗀 후 5초까지는 충전상태를 조회해볼 수 없 습니다. 배터리 표시기의 LED가 점멸할 경우, "고장 시 대책" 장의 지침에 유의하십시오. 공급품목 드릴 드라이버, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인 www.hilti.group에서 확인할 수 있습니 • 다. 기술자료...
Page 203 작업 준비 주의 돌발적인 작동으로 인한 부상 위험! ▶ 배터리를 끼우기 전에 해당 제품의 전원이 꺼져 있는지 확인하십시오. ▶ 기기 설정 또는 액세서리를 교체하기 전에 배터리를 제거하십시오. 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. 배터리 충전 1.
Page 204 벨트 후크로 기기를 신체에 밀착시켜 벨트에 고정시킬 수 있습니다. 벨트 후크는 우측 및 좌측에 착용할 수 있도록 조립할 수 있습니다. ▶ 벨트 후크를 조립하십시오. 조작 주의 끼인 공구 비트로 인한 부상 위험! ! ▶ 측면 손잡이가 정확하게 설치되고 올바르게 고정되어 있는지 확인하십시오. 항상 양손으로 제품의 손잡이 를...
Page 205 ▶ 기기와 배터리는 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. ▶ 기기 및 배터리를 장시간 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인...
Page 206 기술 제원을 참조하십시오. 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다.
Page 212 *2184701* 2184701 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20191115...

Hilti SBT 4-A22 Manual

Available languages

Quick Links

Related Manuals for Hilti SBT 4-A22

Summary of Contents for Hilti SBT 4-A22

Table of Contents
