Dell W2600 Owner's Manual

Wide lcd monitor (with tv functionality)
Hide thumbs Also See for W2600:
Table of Contents

Advertisement

Quick Links

Download this manual
Dell
™
W2600 26
(TV
)
Dell
™

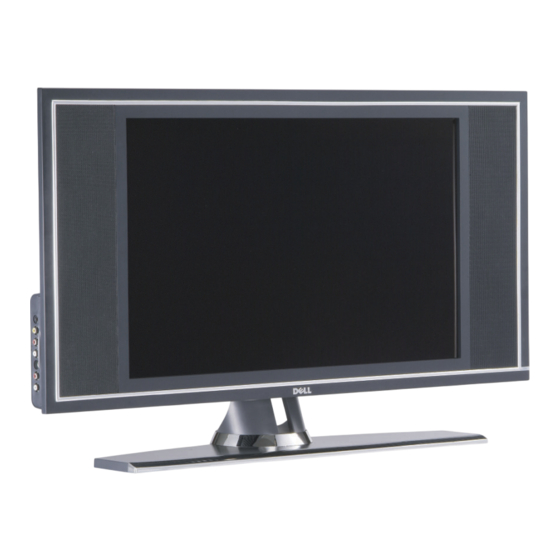

W2600 26" Wide LCD Monitor
(With TV Functionality)
TM
W2600
Model W2600
w w w . d e l l . c o m / j p
|
s u p p o r t . d e l l . c o m

Advertisement

Table of Contents
loading

Related Manuals for Dell W2600

Summary of Contents for Dell W2600

  • Page 1 Dell ™ W2600 26 Dell ™ W2600 26” Wide LCD Monitor (With TV Functionality) W2600 Model W2600 w w w . d e l l . c o m / j p s u p p o r t . d e l l . c o m...
  • Page 2 ワイド液晶モニタ 機能付 オーナーズマニュアル W2600 モデル w w w . d e l l . c o m / j p | s u p p o r t . j p . d e l l . c o m...
  • Page 3 メモ、注意、警告 メモ ワイド液晶モニタの操作上、知っておくと便利な重要情報が記載されています。 注意 ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明し ています。 警告 物的損害、けがまたは死亡に至る可能性があることを示します。 ____________________ このマニュアルに記載されている情報は、将来予告なしに変更されることがあります。 © 2004 Dell Inc. All rights reserved. Dell Inc. の書面による許諾を受けることなく、このマニュアルを複製することは、どのような形態であっても厳しく禁じられています。 SRS Labs, Inc. このマニュアルで使用されている商標： 、 のロゴ。 、 、および（ ）は の商標です。 Dell DELL TruSurround XT このマニュアルでは、上記以外の商標や会社名を使用して、マークや名称の権利を主張する団体、もしくはその団体の製品に言及してい Dell Inc. る場合があります。これらの商標や会社名は、当社のものを除き、一切 に所属するものではありません。 2004 Rev.

  • Page 4: Table Of Contents

    目次 ワイド液晶モニタの概要 前面 ........右側面...
  • Page 5 チャンネルセットアップ ......スリープタイマー ......設定...

  • Page 6: ワイド液晶モニタの概要

    ワイド液晶モニタの概要 前面 赤外線受光部 リモコンからの信号を受信します。 電源インジケータライト（ ） ワイド液晶モニタがオンのときは青色、省電力モードのときは 黄色が表示されます。 ワイド液晶モニタの概要...

  • Page 7: 右側面

    右側面 電源ボタン ワイド液晶モニタの電源のオン オフを切り替えます。 メニューボタン （オンスクリーンディスプレイ）を有効にします。 ボリュームボタン ボリュームを下げるか、 内を移動します。 ボリュームボタン ボリュームを上げるか、 内を移動します。 チャンネルボタン 前のチャンネルを選択するか、 内を移動します。 チャンネルボタン 次のチャンネルを選択するか、 内を移動します。 Input Source Input Select ボタン メニューを表示します。 ワイド液晶モニタの概要...

  • Page 8: 左側面

    左側面 コンポジットビデオコネクタ ビデオゲームシステムなど、一時的に接続する外部機器用に （ ） 側面のコンポジットコネクタを使用します。 （コンポジット右オーディオ コンポジットコネクタ（ ）に外部機器を接続した場合、 コネクタ） このオーディオコネクタを使用します。 （コンポジット左オーディオ コンポジットコネクタ（ ）に外部機器を接続した場合、 コネクタ） このオーディオコネクタを使用します。 カードリーダパネル カードリーダを取り付ける場合は、このパネルを取り外し ます。 （ ビデオ左オーディオコネクタ） ビデオコネクタ（ ）に外部機器を接続した場合、この オーディオコネクタを使用します。 （ ビデオ右オーディオコネクタ） ビデオコネクタ（ ）に外部機器を接続した場合、この オーディオコネクタを使用します。 ビデオコネクタ（ ） ビデオカメラなど、一時的に接続する外部機器用に側面の ビデオコネクタを使用します。 ヘッドフォンコネクタ ヘッドフォンを接続します。 ワイド液晶モニタの概要...
  • Page 9 下面 電源コネクタ 電源コードを接続します。 コンポジットビデオおよびオー ビデオデッキや プレーヤなどの外部機器を接続します。 ディオコネクタ（ ） オーディオコネクタ（ ） コネクタに外部機器を接続した場合、この オーディ オコネクタを使用します。 コネクタ ワイド液晶モニタをコンピュータのモニタとして使用するに は、この コネクタを使用します。 コンポーネントオーディオおよび プレーヤ、衛星放送受信機、ケーブルテレビチューナー ビデオコネクタ（ ） などの外部機器を接続します。 ANT/Cable アンテナまたはケーブルテレビチューナーを接続します。 ANT/Cable コンポジットオーディオ ビデオ コネクタにアンテナまたはケーブルを接続した場 出力コネクタ 合に、ビデオデッキなどの外部機器を接続します。 オーディオコネクタ コネクタに外部機器を接続した場合、この オーディオ コネクタを使用します。 コネクタ プレーヤなどの外部機器を接続します。 コンポーネントオーディオおよび プレーヤ、衛星放送受信機、ケーブルテレビチューナー ビデオコネクタ（ ） などの外部機器を接続します。...

  • Page 10: 同梱品

    同梱品 メモ ワイド液晶モニタにコンポーネントケーブルは付属していません。 リモコン 単四乾電池（ ） 電源ケーブル ワイド液晶モニタの概要...
  • Page 11 ビデオケーブル オーディオケーブル（ ） コンポジットケーブル ケーブル コンピュータ用 オーディオケーブル ワイド液晶モニタの概要...

  • Page 12: ワイド液晶モニタのお手入れ

    ケーブル マニュアル ワイド液晶モニタのお手入れ 警告 ワイド液晶モニタの修理は、許可された専門家だけが行ってください。ワイド液晶モニタを 分解しないでください。 メモ ワイド液晶モニタのクリーニングを実行する前に、コンセントから電源プラグを抜いてくだ さい。 • パネルの表面をクリーニングするには、 柔らかくて糸くずのないきれいな布に少し水を含ませ ます。 • ワイド液晶モニタのキャビネットをクリーニングするには、 中性洗剤を少し含ませた布を使用 します。 • ベンゼン、 シンナー、 アンモニアなどの化学薬品や、 研磨用の洗浄剤は使用しないでください。 • 圧縮空気でワイド液晶モニタをクリーニングしないでください。 ワイド液晶モニタの概要...
  • Page 13 ワイド液晶モニタの概要...

  • Page 14: ワイド液晶モニタのセットアップ

    ワイド液晶モニタのセットアップ 警告 ここで説明する操作を行う前に、 『製品情報ガイド』にある「安全にお使いいただくために」 の説明に従ってください。 ワイド液晶モニタの適切な設置場所 ワイド液晶モニタの設置場所については、環境面に関する以下の要素を考慮してください。 • 高温、直射日光、厳しい冷気にさらされる場所で、ワイド液晶モニタを使用したり保管したり しない。 • 温度差の激しい場所間でワイド液晶モニタを移動することを避ける。詳細については、 「仕様」 を参照してください。 • ワイド液晶モニタに激しい振動や強い衝撃を与えない。 ワイド液晶モニタを車のトランク内に 置かない。 • 湿度が高い場所やほこりの多い場所で、ワイド液晶モニタを使用したり保管したりしない。 • 水などの液体がかかる場所にワイド液晶モニタを置かない。 ワイド液晶モニタの接続 ワイド液晶モニタには、 種類の標準コネクタが装備されています。 品質 ケーブルおよびコネクタ 使用時の注意 良 同軸（ ）は、 本のケーブルで映像と音声 を伝送します。ワイド液晶モニタの同軸コネ ANT/Cable クタには、 というラベルが付いて います。このコネクタの場所については、 ページの「下面」を参照してください。 ワイド液晶モニタのセットアップ...
  • Page 15 品質 ケーブルおよびコネクタ 使用時の注意 良 コンポジットは、 本のケーブルでビデオ信 号を伝送します。コンポジットビデオコネク タを使用する場合は、コンポジットオーディ オケーブルも接続する必要があります。この コネクタの場所については、 ページの「左 側面」と ページの「下面」を参照してくだ さい。 優 ビデオでは、ビデオ信号を白黒信号とカ ラー信号の つに分割します。 ビデオコネ クタを使用する場合は、オーディオ用の ケーブルも接続する必要があります。これら のコネクタの場所については、 ページの 「左側面」と ページの「下面」を参照して ください。 最良 コンポーネントでは、ビデオ信号を つのカ ラー信号と つの白黒信号の つに分割しま す。必ず、 つのケーブルすべてを接続して ください。このコネクタの場所については、 ページの「下面」を参照してください。 ワイド液晶モニタのセットアップ...
  • Page 16 ANT/Cable （同軸）コネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 ANT/Cable 同軸ケーブルをワイド液晶モニタの コネクタに接続します。 ワイド液晶モニタの電源コードを差し込み、ワイド液晶モニタの電源を入れます。 （オンスクリーンディスプレイ）に入り、 を選択します。 ページの「入力の選択 メ ニュー」を参照してください。 コンポジットビデオコネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 メモ ビデオカメラなど、取り外し可能な外部機器を接続する場合は、ワイド液晶モニタの側面に あるコンポジットビデオコネクタを使用します。 ワイド液晶モニタのセットアップ...
  • Page 17 オーディオケーブルを含めて外部機器を接続します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、適切なコンポジット入力を選択します。 ページの「入力の選択 メニュー」を 参照してください。 ビデオコネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 メモ ビデオカメラなど、取り外し可能な外部機器を接続する場合は、ワイド液晶モニタの側面に ある ビデオコネクタを使用します。 オーディオケーブルを含めて外部機器を接続します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、適切な ビデオ入力を選択します。 ページの「入力の選択 メニュー」を参 照してください。 ワイド液晶モニタのセットアップ...
  • Page 18 コンポーネントコネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 オーディオケーブルを含めて外部機器を接続します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、適切なコンポーネント入力を選択します。 ページの「入力の選択 メニュー」 を参照してください。 コネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 オーディオケーブルを含めて外部機器を接続します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、適切なコンポジット入力を選択します。 ページの「入力の選択 メニュー」を 参照してください。 メモ コンピュータ用には、 か のいずれかのコネクタだけを使用できます。 ワイド液晶モニタのセットアップ...
  • Page 19 コネクタの使用 ワイド液晶モニタの電源を切り、電源コードを抜きます。 カバーを手前に引いて持ち上げて、ワイド液晶モニタから背面カバーを取り外します。 白の ケーブルとオーディオケーブルを接続します。 ビデオ外部機器を使用する場合は、オーディオコネクタ（赤と白）を使用します。コンピュー タを接続する場合は、コンピュータ用オーディオコネクタ（緑）を使用します。 メモ コネクタを装備していますが、 接続をサポートしていないケーブルテレビチューナー もあります。 詳細については、ケーブルテレビチューナーの製造元に問い合わせてください。 ワイド液晶モニタのセットアップ...
  • Page 20 背面カバーを元に戻します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、 を選択します。 ページの「入力の選択 メニュー」を参照してください。 の使用 コネクタを使用すれば、ワイド液晶モニタをコンピュータのモニタとして使用できます。 メモ コンピュータ用には、 か のいずれかのコネクタだけを使用できます。 ワイド液晶モニタの電源を切り、電源コードを抜きます。 カバーを手前に引いて持ち上げて、ワイド液晶モニタから背面カバーを取り外します。 ワイド液晶モニタのセットアップ...
  • Page 21 青の ケーブルを、ワイド液晶モニタとコンピュータに接続します。 緑のオーディオケーブルを、ワイド液晶モニタのコネクタとコンピュータに接続します。 背面カバーを元に戻します。 ワイド液晶モニタと外部機器の電源コードを差し込み、それらの電源を入れます。 に入り、 を選択します。 ページの「入力の選択 メニュー」を参照してください。 ワイド液晶モニタのセットアップ...

  • Page 22: リモコン

    リモコン 電池の挿入 リモコンを使用する前に、単四電池 本を挿入します。 電池カバーをはずします。 電池を挿入します。 電池の と を、 電池挿入部に記された と の印に合わせてください。 電池カバーを閉じます。 リモコン...

  • Page 23: リモコンの使用

    リモコンの使用 リモコン...
  • Page 24 電源ボタン ワイド液晶モニタの電源のオン オフを切り替えます。 数字ボタン ボタンを押してチャンネルを選択します。 ミュート 音を消します。もう一度押すと、音が出ます。 チャンネル（上向 次のチャンネルを表示します。 きアイコン） 内では、チャンネルボタンを使用して （オンスク リーンディスプレイ）のメニュー間を移動します。 決定 オプションの選択、チャンネル選択の確認を行い、 カードリーダモードではイメージの選択を行います。 チャンネル（下向 前のチャンネルを表示します。 きアイコン） 内では、チャンネルボタンを使用して （オンスク リーンディスプレイ）のメニュー間を移動します。 前画面 前に表示していたチャンネルに戻ります。 画面位置 ピクチャーインピクチャー（ ）ウィンドウの位置を変更 します。 画面操作 ピクチャーインピクチャー（ ） 、ピクチャーアウトピク チャー（ ） 、またはピクチャーバイピクチャー（ ） の使用時に、ウィンドウを切り替えます。 サウンド オーディオ のプリセットオプションを順に切り替えます。 ワイド...

  • Page 25: 汎用リモコンまたは学習機能付きリモコンによる ワイド液晶モニタの使用

    汎用リモコンまたは学習機能付きリモコンによるワイド液晶 モニタの使用 Dell プログラム済みの汎用リモコンのプログラミングを実行して、 ワイド液晶モニタに関する以下 の機能を制御することができます。 • 電源 • チャンネル上げ（ ） • チャンネル下げ（ ） • 音量上げ（ ） • 音量下げ（ ） • ミュート • 入力の選択 メモ 今後利用できるようになるプログラム済み汎用リモコンでは、制御可能な機能が増える可能 性があります。 Dell 以下の方法で、 ワイド液晶モニタで使用できるように汎用リモコンのプログラミングを実行で きます。 • リモコンに検索機能が付いている場合は、 その機能を使用して正しいコードを見つけられる可 能性があります。 • リモコンに学習機能が付いている場合は、 上に示したボタンに加えて、 そのリモコンの特定の Dell ボタンについて...

  • Page 26: オンスクリーンディスプレイの使用

    オンスクリーンディスプレイの使用 ワイド液晶モニタには、オンスクリーンディスプレイ（ ）機能があります。 を使用する と、適切な入力源を選択したり、イメージやオーディオの設定を調整したり、ピクチャーインピク チャー、ピクチャーアウトピクチャー、ピクチャーバイピクチャーの表示を選択することができま す。また、カードリーダを使用するときのイメージの表示方法を選択したり、ワイド液晶モニタを コンピュータのモニタとして使用する場合にイメージを調整したりすることもできます。 リモコンによる の使用 メモ ワイド液晶モニタの側面パネルまたはリモコンの音量ボタンとチャンネルボタンを使用して、 にアクセスして選択を行うことができます。注記しないかぎり、ここではリモコンで を 使用する方法について説明します。 に入るには、メニュー ボタンを押します。 画面の底辺に沿って つのアイコンが表示されます。 PIP/POP アイコン間を移動するには、左および右ボタン（音量ボタン）を使用します。 メニュー内を移動すると、移動先のアイコンが強調表示されます。 オプションを選択するには、そのアイコンが強調表示されたときに 決定 ボタンを押します。 オプションメニューでは、上および下（チャンネル）ボタンを使用してさまざまな設定に移動 します。 メモ オプション間を移動すると、 設定の横に赤色の矢印が表示されます。 選択されているオプショ ンの横にはチェックマークが表示されます。 上および下ボタン（チャンネルボタン）と 決定 ボタンを使用して、設定を調整または選択し ます。 オンスクリーンディスプレイの使用...

  • Page 27: Osd 言語の選択

    メモ 終了 を選択すればメインメニューに戻ることができ、メニュー を押すと を終了するこ とができます。 選択が終わったら、終了 を選択します。 を終了するには、 リモコンの メニュー を押すか、 メインメニューの 終了 を選択します。 言語の選択 メニュー を押して に入ります。 セットアップ を選択します。 セットアップ メニューの 言語 を選択し、 で表示する言語を選択します。 入力の選択 メニュー 入力の選択 メニューを使用すると、 ワイド液晶モニタとビデオ装置をどのように接続しているかに 基づいて適切な入力源を選択できます。リモコンの 入力切換 を押すと、直接 入力の選択 メニュー にアクセスできます。メニュー を押して、メインメニューから 入力の選択 を選択することもでき ます。...

  • Page 28: ピクチャ メニュー

    AV1— ビデオゲームシステムなどのビデオ外部機器を、ワイド液晶モニタの側面のコンポジットコネクタ に接続している場合に選択します。コンポジットコネクタの位置については、 ページの「左側面」を参 照してください。 AV2— DVD プレーヤなどのビデオ外部機器を、ワイド液晶モニタの背面のコンポジットコネクタに接続 している場合に選択します。コンポジットコネクタの位置については、 ページの「下面」を参照してく ださい。 AV3— ビデオデッキなどのビデオ外部機器を、 ワイド液晶モニタの側面の ビデオコネクタに接続してい る場合に選択します。 ビデオコネクタの位置については、 ページの「左側面」を参照してください。 AV4— DVD プレーヤなどのビデオ外部機器を、ワイド液晶モニタの背面の ビデオコネクタに接続して いる場合に選択します。 ビデオコネクタの位置については、 ページの「下面」を参照してください。 AV5— 衛星放送受信機などのビデオ外部機器をコンポーネントコネクタに接続している場合に選択しま す。コンポーネントコネクタの位置については、 ページの「下面」を参照してください。 AV6— DVD プレーヤなどのビデオ外部機器をコンポーネントコネクタに接続している場合に選択しま す。コンポーネントコネクタの位置については、 ページの「下面」を参照してください。 D4— DVD プレーヤなどのビデオ外部機器を、ワイド液晶モニタの背面の コネクタに接続している 場合に選択します。 コネクタの位置については、 ページの「下面」を参照してください。...

  • Page 29: オーディオ

    オーディオ — ナイトモード 音声とアクションシー ンの間の大きな音量変化を平滑化します。 SRS TruSurround XT— 任 意 の 入 力 源 か ら、 つのスピーカで仮想的なサラウンド サウンドを実現します。深く豊かな低音 とともに、より広がり感のあるサウンド が生成されます。 以下のいずれかのプリセット サラウンド モード の設定を選択すると、個々のオー ディオレベルが自動的に更新されます。 •ミュージック •映画 •音声 パーソナル を選択すると、低音 や 高音 などの個々のオーディオレベルを調整できます。 Program Second Audio Program を使用して、ステレオ、モノラル、または （ ）を選択します。 PIP/POP/PBP ピクチャーインピクチャー（...

  • Page 30: チャンネルセットアップ

    の場合は、以下の 種類の オプションを選択できます。 POP1 — 1 • 個のウィンドウ POP3 — 3 • 個のウィンドウ POP12 — 12 • 個のウィンドウ スキャンモード で、順次 または フロート を選択できます。順次 モードでは、各ウィンドウ に表示される選択済みチャンネルのソースが再生されます。フロート モードでは、各ウィンドウを 循環させることで、前もって選択されたチャンネルがすべて再生されます。循環はすべての使用可 能なチャンネルについて行われた後、最低のチャンネルから再度行われます。 チャンネルセットアップ +0000 リモコンのキー番号と特定チャンネルの表示についてプログラミングを実行するには、チャンネル セットアップ の を使用します。 スリープタイマー スリープタイマー を使用すると、 ワイド液晶モニタが自動的にオフになるまでの時間を選択できま す。 分から 時間の間で選択できます。...

  • Page 31: Osd 設定

    設定 設定を使用すると、 の外観を調整したり、ワイド液晶モニタモードでのチャンネルを設 定したり、 の言語を変更したり（ ページの「 言語の選択」を参照） 、出荷時の設定に 戻したりすることができます。 一時待機時間 を使用して、 が表示される時間を 増減します。最大時間は 秒です。 設定 メニューの ボタンロック を選択して、側面パネ ルのボタンをロックすることができます。このオプション が有効なときは、電源ボタンだけが機能します。音量上げ ボタンとチャンネル上げボタンを一緒に 秒間押したま まにすると、ボタンのロックが解除されます。 特定のチャンネルにリモコンのキー番号をプログラムし、 画面に表示する番号を選択するには、チャンネルセット アップ メニューの チャンネルの割り当て を選択します。 コネクタを使用している場合は、以下の設定の確認が必要になる場合があります。 — 信号源 既定の設定は 自動 です。コンピュータ（ ）またはビデオ外部機器が使用されている 場合、ワイド液晶モニタは自動的にこれらの外部機器を検出します。イメージが正しく表示されな い場合は、 使用中の外部機器に応じて、 信号源として または...
  • Page 32 カードリーダでは、次の種類のカードがサポートされています。 • コンパクトフラッシュ • メモリカード • メモリースティック • スマートメディア • マルチメディアカード（ ） メモ カードリーダを購入される場合は、デルにお問い合わせください。 イメージ管理 メニューを使用すると、写真の表示方法 を選択できます。たとえば、スライドショーとして写 真を表示したり、写真を回転したり、写真ごとに異な るトランジションを選択したり、撮影日時などの写真 情報を表示したりすることができます。 オンスクリーンディスプレイの使用...
  • Page 33 オンスクリーンディスプレイの使用...

  • Page 34: ワイド液晶モニタのトラブルシューティング

    ワイド液晶モニタのトラブルシューティング 警告 ワイド液晶モニタから煙や火花が出ている場合は、ただちにワイド液晶モニタの電源コード を抜き、デルに連絡してください。トラブルシューティングは行わないでください。 トラブルシューティングのヒント メモ ワイド液晶モニタに接続した外部機器に関連して、問題が発生する場合もあります。こうし た問題のトラブルシューティング情報については、ワイド液晶モニタに接続した外部機器のマニュ アルを参照してください。 ワイド液晶モニタの問題のほとんどは、正しい入力源を選択しなかったことによるものです。ワイ ド液晶モニタの各コネクタ（側面および下面）は つの入力源に関連付けられていて、入力の選択 メニューではそれぞれに から までのラベルが付けられています。 AV1 — • ワイド液晶モニタの側面のコンポジットコネクタ AV2 — • ワイド液晶モニタの下面のコンポジットコネクタ AV3 — • ワイド液晶モニタの側面の ビデオコネクタ AV4 — • ワイド液晶モニタの下面の ビデオコネクタ AV5 — • ワイド液晶モニタの下面のコンポーネントコネクタ AV6 — • ワイド液晶モニタの下面のコンポーネントコネクタ...

  • Page 35: 一般的な問題

    一般的な問題 問題 考えられる解決策 プレーヤやビデオデッキなどの で縦横比の設定をチェックします。リモコンの 外部機器を使用しているとき、ワイド液晶 メニュー ボタンを押し、サイズ を選択します。 モニタの画質が悪い の使用法の詳細については、 ページの「オンスク リーンディスプレイの使用」を参照してください。 同じタイプのコネクタを使用して外部機器を接続しな おします。たとえば、下面のコンポジットコネクタを 使用している場合は、ワイド液晶モニタの側面のコン ポジットコネクタに外部機器を接続します。コネクタ の位置については、 ページの「ワイド液晶モニタの 概要」を参照してください。 外部機器を接続したら、 で入力源を変更しま す。詳細については、 ページの「入力の選択 メ ニュー」を参照してください。 異なるコネクタを使用して外部機器を接続します。た とえば、コンポジットコネクタの使用時に問題が発生 した場合は、コンポーネントコネクタを使用します。 メモ 異なるコネクタに接続するには、そのコネクタに 合ったケーブルが必要です。サポートされるコネクタに ついては、お使いの外部機器のマニュアルを参照してく ださい。 外部機器を接続したら、 で入力源を変更しま す。詳細については、 ページの「入力の選択 メ ニュー」を参照してください。 出荷時の設定にリセットします。リモコンの...
  • Page 36 問題 考えられる解決策 ANT/Cable （同軸）コネクタに接続した 入力の選択 メニューで、ワイド液晶モニタが入力源 外部機器を使用しているとき、ワイド液晶 として選択されていることを確認します。詳細につい モニタの画質が悪い ては、 ページの「入力の選択 メニュー」を参照し てください。 リモコンの メニュー を押し、セットアップ を選択し て、チャンネルセットアップ を選択します。これで、 チャンネルがリセットされます。 で縦横比の設定をチェックします。リモコンの メニュー ボタンを押し、サイズ を選択します。 の使用法の詳細については、 ページの「オンスク リーンディスプレイの使用」を参照してください。 出荷時の設定にリセットします。リモコンの メニュー を押し、セットアップ を選択して、出荷時 設定にリセット を選択します。 色温度を調整します。リモコンの メニュー を押し、 ピクチャ を選択して、色温度 を選択します。 問題は接続した外部機器によるものかもしれません。 外部機器のメーカーに問い合わせてください。...
  • Page 37 問題 考えられる解決策 音が出ない ミュートがオンになっていないことを確認します。 リモコンの ミュート ボタンを押すと、ミュート機能 のオン オフが切り替わります。 ワイド液晶モニタの特定のチャンネルだけで音が出な い場合は、入力の選択 メニューで正しい入力源が選 択されていることを確認します（詳細については、 ページの「入力の選択 メニュー」を参照してくだ さい） 。 ワイド液晶モニタのオーディオ入力コネクタと、外部 機器のオーディオ出力コネクタの両方に、オーディオ ケーブルがしっかりと接続されていることを確認しま す。ケーブルの色とコネクタの色が一致していること を確認します。 オーディオケーブルがビデオケーブルと同じ列に接続 されていることも確認します。コネクタの位置につい ては、 ページの「ワイド液晶モニタの概要」を参照 してください。 同じタイプのコネクタを使用して外部機器を接続しな おします。たとえば、下面のコンポジットコネクタを 使用している場合は、ワイド液晶モニタの側面のコン ポジットコネクタに外部機器を接続します。コネクタ の位置については、 ページの「ワイド液晶モニタの 概要」を参照してください。 外部機器を接続したら、 で入力源を変更しま す。詳細については、 ページの「入力の選択 メ ニュー」を参照してください。 異なるコネクタを使用して外部機器を接続します。た...
  • Page 38 問題 考えられる解決策 使用時に画像が二重になる、 プレーヤのプログレッシブスキャンをオフにしま Dell™ または画像が表示されない す。 ワイド液晶モニタには、 プレーヤのデ インタレーサと同等以上の品質を持つデインタレーサが 内蔵されています。 プレーヤのプログレッシブス キャンの詳細については、お使いの プレーヤのマ ニュアルを参照してください。 画像が暗すぎる、または明るすぎる で色の設定を更新します。リモコンの メニュー を 押し、ピクチャ を選択します。 画面が中央に表示されない でサイズの設定を更新します。リモコンの メニュー を押し、サイズ を選択します。 出荷時の設定にリセットします。リモコンの メニュー を押し、セットアップ を選択して、出荷時 設定にリセット を選択します。 画面に 本または複数の線が表示される で縦横比の設定をチェックします。リモコンの メニュー ボタンを押し、サイズ を選択します。 の使用法の詳細については、 ページの「オンスク...

  • Page 39: Osd メッセージ

    メッセージ ワイド液晶モニタの使用中、以下のようなメッセージが表示されることがあります。 メッセージ 考えられる解決策 自動調整 何もする必要はありません。ワイド液晶モニタが自 動調整を行っています。 範囲外 最適な解像度の設定をチェックします。 新しいビデオドライバのダウンロードが必要な場合 support.jp.dell.com があります。詳細については、 にアクセスしてください。 ビデオ入力なし すべてのケーブルが正しく接続されていること をチェックします。 入力の選択 メニューで、正しい入力源が選択さ れていることを確認します。詳細については、 ページの「入力の選択 メニュー」を参照して ください。 TV Button Lock ロックを解除するには、リモコンの メニュー を押 し、セットアップ を選択します。 リモコンを使用できない場合は、ワイド液晶モニタ の側面にある音量上げボタンとチャンネル上げボタ ンを 秒間押して、ボタンのロックを解除します。 省電力モード ワイド液晶モニタにコンピュータを接続していて、 信号が検出されない場合、ワイド液晶モニタはス キーボードのいずれかのキーを押すか、 リープモードに入ります。ワイド液晶モニタがス マウスを動かします。...

  • Page 40: リモコンの問題

    メッセージ 考えられる解決策 カードリーダにカードが挿入されていません。 カードを取り出し、挿入しなおします。 カードリーダがサポートするカードを使用している ことを確認します。カードリーダでは、次の種類の カードがサポートされています。 • コンパクトフラッシュ • メモリカード • メモリースティック • スマートメディア • マルチメディアカード リモコンの問題 問題 考えられる解決策 リモコン使用時、 リモコンをワイド液晶モニタの右下隅にまっすぐに向けます。 ワイド液晶モニタが応答しない ワイド液晶モニタの前面をふさがないでください。リモコン 受光部の位置については、 ページの「前面」を参照してくだ さい。 電池が正しく挿入されていることを確認します。 電池が古い場合は、新しい電池に入れ替えます。 メモ 明るい光や他の赤外線外部機器が、リモコンおよびワイド 液晶モニタのリモコン受光部と干渉することがあります。 カードリーダの問題 jpeg カードリーダは、 ファイル形式と以下の種類のカードをサポートします。 • コンパクトフラッシュ • メモリカード •...

  • Page 41: ワイド液晶モニタをコンピュータに接続しているときの Self-Test 機能の使用

    ワイド液晶モニタをコンピュータに接続しているときの Self-Test 機能の使用 self- または コネクタを介してコンピュータをワイド液晶モニタに接続しているときは、 test 機能を利用してワイド液晶モニタが正しく動作しているかどうかをチェックできます。ワイド 液晶モニタとコンピュータが正しく接続されているのに、ワイド液晶モニタの画面が暗いままの場 self-test 合は、以下の手順でワイド液晶モニタの を実行します。 コンピュータとワイド液晶モニタの電源を切ります。 コンピュータの背面からビデオケーブルを外します。 ワイド液晶モニタの電源を入れます。 Dell - Self- ワイド液晶モニタがビデオ信号を検知できず、かつ正常に動作している場合は、 Test Feature Check フローティングダイアログボックスが画面に表示されます（背景は黒） 。 self-test self-test モードの間、電源ライトは緑色のままで、 パターンが画面に連続して表示さ れます。 システムが正常に動作している場合も、 ビデオケーブルが外れたり損傷を受けたりす ると、このダイアログボックスが表示されます。 ワイド液晶モニタの電源を切り、ビデオケーブルを再接続してから、 コンピュータとワイド液 晶モニタの電源を入れます。依然としてワイド液晶モニタの画面に何も表示されない場合は、 コンピュータかグラフィックカードに問題が発生している可能性があります。 詳細については、お使いのコンピュータのマニュアルを参照してください。 ワイド液晶モニタをモニタとして使用するときの問題 メモ を使用しているワイド液晶モニタには、コンピュータだけが接続できます。...
  • Page 42 問題 考えられる解決策 音が出ない 緑色のオーディオケーブルが、ワイド液晶モニタとコン ピュータのオーディオコネクタに接続されていることを 確認します。ワイド液晶モニタのコネクタの位置につい ては、 ページの「 の使用」を参照してください。 コンピュータのコネクタの位置については、お使いのコ ンピュータのマニュアルを参照してください。 オーディオケーブルをヘッドフォンジャックに接続しな いでください。 コンピュータのボリュームがミュートになっていないこ とを確認します。 スピーカをチェックして、コンピュータのサウンドが機 能していることを確認します。コンピュータのトラブル シューティング情報については、お使いのコンピュータ のマニュアルを参照してください。 コンピュータからワイド液晶モニタを取り外し、ワイド 液晶モニタのボリュームが機能するかどうかをテストし ます。 PIP/POP/PBP が機能しない の設定が正しいことを確認します。メニュー を押 PIP/POP/PBP して に入り、 を選択します。 ビデオおよびオーディオソースを取り換えます。 self-test ビデオが表示されない メモ を表示している場合、ビデオカードに問題が あるか、間違った入力源を使用しています。 ワイド液晶モニタの電源が入っていることを確認します。 電源ケーブルも含めて、すべてのケーブルがワイド液晶 モニタに正しく接続されていることを確認します。 ワイド液晶モニタの右下隅に、青色または黄色のライト が点灯しているかどうかチェックします。青色のライト...
  • Page 43 ワイド液晶モニタのトラブルシューティング...

  • Page 44: ワイド液晶モニタの仕様

    ワイド液晶モニタの仕様 一般 W2600 LCD 型番 ワイド液晶モニタ ディスプレイタイプ アクティブマトリックス（カラー 液晶） 画面サイズ インチ 566.4 339.8 mm 22.3 13.38 表示可能範囲 （ インチ インチ） 画像縦横比 ワイド画面 15:9 解像度 16:9 縦横比 480i ビデオ表示機能 480p 720p 1080i 576i （欧州） 576p （欧州） その他の機能 機能 あり 機能 なし...
  • Page 45 ピクチャーインピクチャー ピクチャーインピクチャー（ ） あり ピクチャーアウトピクチャー（ ） あり ピクチャーバイピクチャー（ ） あり チューナー数 （アナログ） 450 cd/m2 輝度（通常） （通常） 500:1 コントラスト比 （通常） 応答時間（黒 白） ミリ秒（通常） 視野角度 +/- 85 水平 度 +/- 85 垂直 度 入力 ビデオ CVBS コンポジット（ ） （側面および下面） ビデオ （側面および下面） コンポーネント （下面）...
  • Page 46 オーディオ SRS TruSurround XT 効果 ナイトモード 15 W/ スピーカ（内蔵） チャンネル 30 W 合計 ワイド液晶モニタの仕様...
  • Page 47 ワイド液晶モニタの仕様...
  • Page 48 索引 く DVI-HDCP , VGA , クリーニング あ け レシーバー アンテナ ケーブル アンテナの接続 ケーブルの接続 同軸 OSD , お PBP , こ オーディオ PIP , 効果 コネクタ POP , AV1 , ステレオ オーディオ AV2 , オンスクリーンディスプレイ カードリーダ AV4 , 外観 AV5 , 言語...
  • Page 49 し トラブルシューティング ほ OSD , 出荷時設定 ボタン self test , OSD , 復元 一般的な問題 PIP , 仕様 コンピュータ 決定 モニタ 前後のチャンネルへの移動 リモコン 側面パネル す チャンネル スリープタイマー 電源 な 入力の選択 ボリューム ナイトモード せ リモコン ロック 設定 ロック解除 に 入力の選択 ち 名前変更 も...
  • Page 50 Dell™ Wide LCD Monitor (With TV Functionality) Owner’s Manual Model W2600 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 51 Information in this document is subject to change without notice. © 2004 Dell Inc. All rights reserved. Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell, the DELL logo;...
  • Page 52 Contents About Your Wide LCD Monitor Front View ....... . . Right Side View .
  • Page 53 Channel Setup ....... Sleep Timer ....... . OSD Setup .

  • Page 54: About Your Wide Lcd Monitor

    About Your Wide LCD Monitor Front View IR receiver Senses the signal from the remote control Power indicator light (LED) The light is blue when the wide LCD monitor is on and amber when the wide LCD monitor is in power save mode About Your Wide LCD Monitor...

  • Page 55: Right Side View

    Right Side View Power button Push to turn the wide LCD monitor on and off OSD menu button Push to enable the on-screen display (OSD) Volume button Push to decrease the volume or navigate through the on-screen display (OSD) Volume button Push to increase the volume or navigate through the OSD Channel button Push to select the previous channel or navigate through the...

  • Page 56: Left Side View

    Left Side View Composite video connector (AV1) Use the side composite connector for devices you connect occasionally such as a video game system R (composite right audio Use the audio connector if you have connected a device to connector) composite connector (AV1) L (composite left audio connector) Use the audio connector if you have connected a device to composite connector (AV1) Card reader panel...

  • Page 57: Bottom View

    Bottom View Power connector Connect your power cord. Composite video and audio Connect devices such as a VCR or DVD player. connector (AV2) DVI audio connector (L) Use the DVI audio connector if you have connected a device to the DVI connector. VGA connector Use the VGA connector to use your wide LCD monitor as a monitor for your computer.

  • Page 58: Package Contents

    Package Contents NOTE: Component cables are not included with the wide LCD monitor . If you need additional cables, contact Dell. Remote Control AAA batteries (2) Power Cable About Your Wide LCD Monitor...
  • Page 59 S-Video cable Audio cable (2) Composite cable DVI cable PC Audio cable About Your Wide LCD Monitor...

  • Page 60: Caring For Your Wide Lcd Monitor

    VGA cable Documentation Caring for Your Wide LCD Monitor CAUTION: Only a licensed technician should service the wide LCD monitor . Do not disassemble the wide LCD monitor . NOTE: Before cleaning the wide LCD monitor , unplug it from the electrical outlet. •...
  • Page 61 About Your Wide LCD Monitor...

  • Page 62: Setting Up Your Wide Lcd Monitor

    Setting Up Your Wide LCD Monitor CAUTION: Before you begin any of the procedures in this section, follow the safety instructions Product Information Guide located in the Proper Location for Your Wide LCD Monitor Consider the following environmental factors when you are deciding where to put your wide LCD monitor : •...
  • Page 63 Quality Cable and Connector When to Use Good Composite carries the video signal through a single cable. If you are using a composite video connector, you also need to connect composite audio cables. To locate the connector, see "Left Side View" on page 55 and "Bottom View"...
  • Page 64 Using the ANT/Cable (Coaxial) Connector Turn off the wide LCD monitor and unplug the power cord. Connect the coaxial cable to the ANT/Cable connector of the wide LCD monitor . Plug in the power cord for the wide LCD monitor and turn on the wide LCD monitor . Enter the on-screen display (OSD) and select TV .
  • Page 65 Connect your device including the audio cables. Plug in the power cords for the wide LCD monitor and devices and turn them on. Enter the OSD and select the proper composite input. See "Input Select Menu" on page 74. Using the S-Video Connector Turn off the wide LCD monitor and unplug the power cord.
  • Page 66 Using Component Connectors Turn off the wide LCD monitor and unplug the power cord. Connect your device including the audio cables. Plug in the power cords for the wide LCD monitor and devices and turn them on. Enter the OSD and select the proper component input. See "Input Select Menu" on page 74. Using the D4 Connector Turn off the wide LCD monitor and unplug the power cord.
  • Page 67 Using the DVI Connector NOTE: Only one connector can be used for a computer, either VGA or DVI. Turn off the wide LCD monitor and unplug the power cord. Remove the back cover from the wide LCD monitor by pulling the cover toward you and lifting it away.
  • Page 68 Replace the back cover. Plug in the power cords for the wide LCD monitor and devices and turn them on. Enter the OSD and select DVI. See "Input Select Menu" on page 74. Using VGA (PC Analog) You can use your wide LCD monitor as a computer monitor using a VGA connector NOTE: Only one connector can be used for a computer, either VGA or DVI.
  • Page 69 Connect the blue VGA cable to your wide LCD monitor and to your computer. Connect the green audio cable to the connector on the wide LCD monitor and to your computer. Replace the back cover. Plug in the power cords for the wide LCD monitor and devices and turn them on. Enter the OSD and select the VGA.

  • Page 70: Your Remote Control

    Your Remote Control Installing Batteries Before you can use your remote control, install two-AAA batteries. Open the battery cover. Install the batteries. Make sure that you match the + and - on the batteries with the + and - symbols in the battery compartment. Close the battery cover.

  • Page 71: Using Your Remote Control

    Using Your Remote Control Your Remote Control...
  • Page 72 Power Button Turns the wide LCD monitor on and off Number buttons Press to select a channel Mute Press to turn off the sound. Press again to turn on the sound CH (up icon) Push to view the next channel In the OSD, use the channel button to navigate through the menus in the on-screen display (OSD) Enter...

  • Page 73: Using Your Wide Lcd Monitor With A Universal Or Learning Remote Control

    Input Select NOTE: Future preprogrammed universal remote controls may be able to control more functions. You can program universal remote controls to work with your Dell wide LCD monitor in the following ways: • If the remote control has a search function, this function may be used to find the correct code.

  • Page 74: Using The On-Screen Display

    Using the On-Screen Display Your wide LCD monitor has an on-screen display (OSD) that allows you to select the proper input source, make adjustments to the image and audio settings, select to view Picture-In-Picture, Picture-Outside-Picture, and Picture-By-Picture. The OSD also allows you to chose how to view the images when using the card reader and to make adjustments to the image if you are using the wide LCD monitor as your computer monitor.

  • Page 75: Selecting Your Osd Language

    After you have made your selections, select the Exit. To exit the OSD, press Menu on the remote or select Exit from the main menu. Selecting Your OSD Language Press Menu to enter the OSD. Select Setup. In the Setup menu, select Language and select the language that you want the OSD to appear in.

  • Page 76: Picture Menu

    AV2 — Select when you have a video device, such as a DVD player, connected to the composite connector on the back of the wide LCD monitor . See "Bottom View" on page 56 for the location of the composite connector.

  • Page 77: Audio

    Audio Midnight Mode Evens out the large — AUDIO volume variations between voice and BACK action scenes. SRS TruSurround XT Delivers virtual — surround sound over two speakers from MIDNIGHT MODE any source, which creates a wider sound EQUALIZER MODE PERSONAL with deep rich bass.

  • Page 78: Channel Setup

    For POP, you can select from three different POP options: • POP1 one window — • POP3 three windows — • POP12 twelve windows — POP Scan Mode allows you to select Sequential or Float. Sequential mode plays the source for selected channels that appear in the windows.

  • Page 79: Osd Setup

    OSD Setup OSD setup allows you to adjust the appearance of the OSD, set the channels when in wide LCD monitor mode, change the language of the OSD (see "Selecting Your OSD Language" on page 74), and restore factory settings. Use OSD Hold Time to increase or decrease the amount SETUP of time the OSD appears.
  • Page 80 • Smart Media • Multimedia Card (MMC) NOTE: To purchase a card reader, contact Dell. IMAGE MANAGEMENT The Image Management menu allows you select how to display your photos, including viewing the photos as BACK a slide show, rotating photos, selecting different...
  • Page 81 Using the On-Screen Display...

  • Page 82: Troubleshooting Your Wide Lcd Monitor

    Troubleshooting Your Wide LCD Monitor CAUTION: If at any time you see smoke or sparks coming from your wide LCD monitor , unplug the wide LCD monitor immediately and contact Dell. Do not try to perform any troubleshooting steps. Troubleshooting Tips NOTE: Some problems may be related to devices you have connected to your wide LCD monitor .

  • Page 83: General Problems

    General Problems Problem Possible Solution Poor picture quality while watching wide LCD Check the aspect ratio settings in the OSD. Press the Menu button on the remote control and select Size. For monitor and using a device such as a DVD player or a VCR more information on using the OSD, see "Using the On- Screen Display"...
  • Page 84 Problem Possible Solution Poor picture quality when using a device Ensure wide LCD monitor is selected as the input connected to the ANT/Cable (coaxial) source in the Input Select menu. See "Input Select connector Menu" on page 74 for more information. Press Menu on the remote control, select Setup, and then select Channel Setup.
  • Page 85 Problem Possible Solution No sound Ensure mute is not turned on. Pressing the Mute button on the remote control turns the mute function on and off. If only certain wide LCD monitor channels do not have sound, verify that the proper source is selected in the Input Select menu.(For more information, see "Input Select Menu"...
  • Page 86 Double image or no image with DVD Turn off the progressive scan on the DVD player. Your Dell™ wide LCD monitor offers built-in deinterlacer that is equal to or better quality than the deinterlacer on your DVD player. For more information about progressive scan...

  • Page 87: Osd Messages

    Out of Range Check the optimal resolution settings. You may need to download a new video driver. For more information, go to support.dell.com. No Video Input Check all cables are properly connected. Ensure the proper source is selected in the Input Select menu.

  • Page 88: Remote Control Problems

    Message Possible Solution No Card Detected in Card Reader Remove and reinstall the card. Ensure you are using a card that is supported by the card reader. Your card reader supports the following card types: • Compact Flash • Secure Digital •...

  • Page 89: Using The Self-Test Feature When Your Wide Lcd Monitor Is Connected To Your Computer

    Turn on the wide LCD monitor . If the wide LCD monitor cannot sense a video signal and is working correctly, the floating "Dell - Self-Test Feature Check" dialog box appears on the screen (against a black background). While in self-test mode, the power light remains green and the self-test pattern scrolls through the screen continually.
  • Page 90 Problem Possible Solution No audio Ensure the green audio cable is connected to audio connector on the wide LCD monitor and on the computer. For the location of the connector on the wide LCD monitor see, "Using VGA (PC Analog)." on page 67." See your computer documentation for the location of connectors on your computer.
  • Page 91 Troubleshooting Your Wide LCD Monitor...

  • Page 92: Specifications For Your Wide Lcd Monitor

    Specifications for Your Wide LCD Monitor General Model number W2600 LCD wide LCD monitor Display type TFT Active Matrix (Color TFT LCD) Screen size 26 inches Viewable area 566.4 339.8 mm (22.3 inches 13.38 inches) Image aspect ratio Wide screen...
  • Page 93 Picture-In-Picture Picture-In-Picture (PIP) Picture-Outside-Picture (POP) Picture-By-Picture (PBP) Number of Tuners 2 analog Brightness (typical) 450 nits (typical) Contrast Ratio 500:1 (typical) Response time (black:white) 25 ms (typical) Viewing Angle Horizontal +/- 85 degrees Vertical +/- 85 degrees Inputs Video Composite (CVBS) two (side and bottom) S-Video two (side and bottom)
  • Page 94 Audio Effects SRS TruSurround XT Midnight Mode Speakers (integrated) 15 watts/channel 30 watts total Specifications for Your Wide LCD Monitor...
