Pentair Eclipse 58920100 Owner's Manual

High rate sand filter
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Eclipse
SECTION I.
SECTION II.
SECTION III.
SECTION IV.
SECTION V.
Before installing this product, read and follow all warning notices and instructions accompanying this filter. Failure to
follow safety warnings and instructions can result in severe injury, death, or property damage.
Call (800) 831-7133 for additional free copies of this manual.
Attention Installer.
This manual contains important information about the installation, operation and safe use of this product.
This information should be given to the owner/operator of this equipment.
SECTION I.
FILTER INSTALLATION.
1. The filter should be mounted on a level concrete slab. Position the filter so that the instructions, warnings and pressure
gauge are visible to the operator. Also, position the filter so that the piping
connections, control valve and drain port are convenient and accessible for
servicing and winterizing.
2. Install electrical controls (e.g., on/off switches, timers, control systems,
etc.) at least five (5) feet from the filter. This will allow you enough room to
stand clear of the filter during system start up.

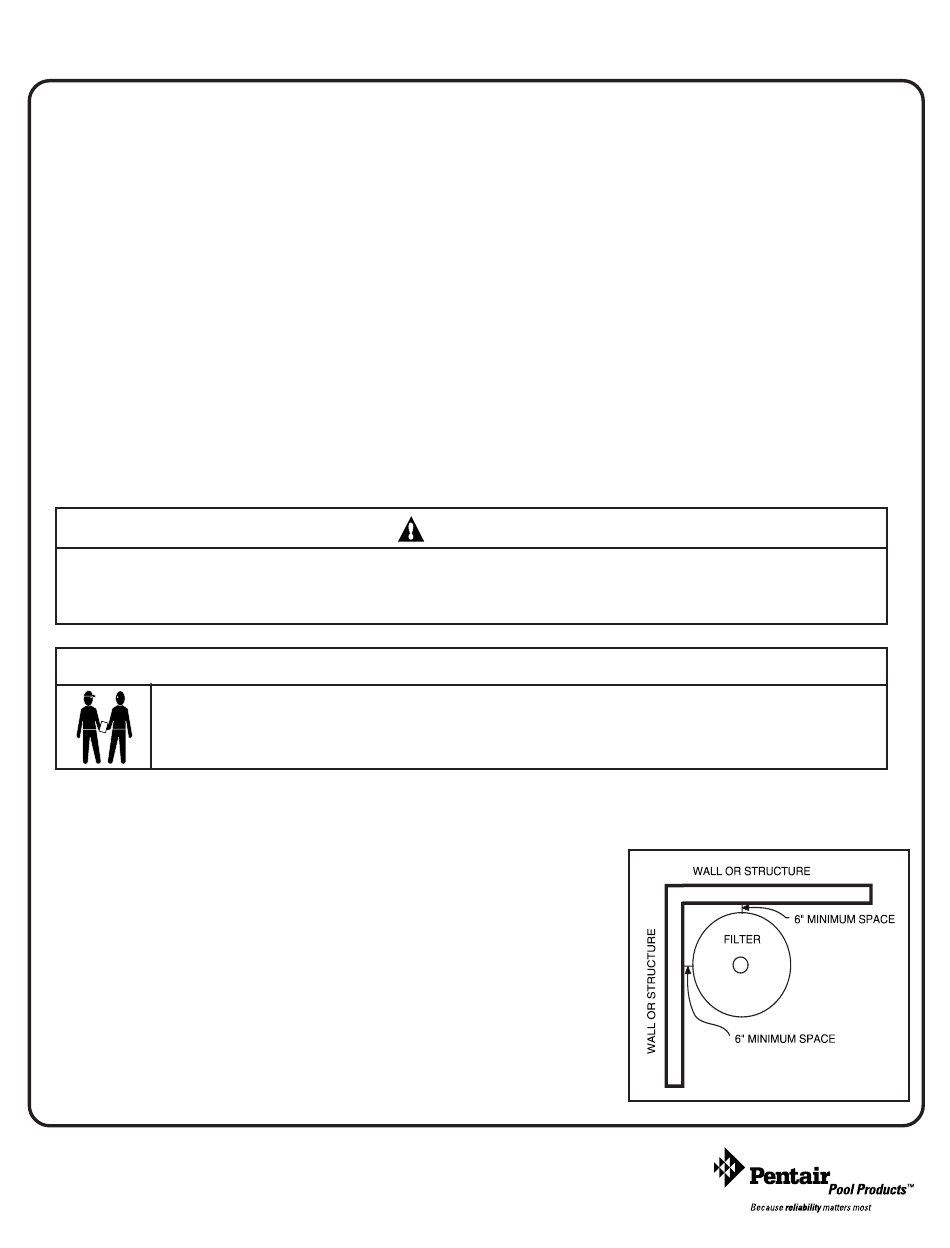

3. Provide sufficient clearance around the filter to permit visual verification
that the clamp is properly installed, see Figure 1.
4. Provide sufficient space above the filter to remove the filter lid or control
valve for cleaning and servicing. This distance will vary with the model of
filter you are using. See Table 1 for the required vertical clearance.
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • (919) 774-4151
10951 West Los Angeles Ave., Moorpark, CA 93021 • (805) 523-2400
Rev. H • Rev. H • Rév. H
High Rate Sand Filter Owner's Manual
™
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS

Table of Contents

FILTER INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
FILTER OPERATION AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
EQUIPMENT MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
TROUBLE SHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
INSTALACIÓN DEL FILTRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
INSTALLATION DU FILTRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Important Notice
12-9-99
WARNING
1
Figure 1.
P/N • Núm/Pte. • Réf. P/N 99226000

Advertisement

loading

Related Manuals for Pentair Eclipse 58920100

Summary of Contents for Pentair Eclipse 58920100

  • Page 1: Table Of Contents

    This distance will vary with the model of filter you are using. See Table 1 for the required vertical clearance. Figure 1. Pentair Pool Products 1620 Hawkins Ave., Sanford, NC 27330 • (919) 774-4151 10951 West Los Angeles Ave., Moorpark, CA 93021 • (805) 523-2400 Rev.

  • Page 2: Filter Operation And Cleaning

    Water discharged from an improperly positioned filter or valve can create an electrical hazard that can cause severe injury as well as damage property. 6. Your filter requires one of the following Pentair Pool Products accessories which must be purchased separately. Push-pull valve.
  • Page 3 A. GENERAL INFORMATION - HOW YOUR FILTER WORKS. Your high rate sand filter is designed to produce clear, sparkling water and operate for years with a minimum of maintenance when installed, operated and maintained in accordance with these instructions: Your filter uses special filter sand to remove dirt particles from the water. Dirt is collected in the filter by the sand bed as water flows through the filter.
  • Page 4 CAUTION For Multiport control valves with threaded ports use only Teflon tape, 100% pure Teflon paste (non-petroleum base), or Permatex #2 sealant on all threaded pipe connections, except fittings with O-rings. Use of other pipe joint compounds can damage components of this system and cause leaks.
  • Page 5 If either condition exists, shut off the pump immediately, open valves in the water return line to relieve pressure, and clean the High Flow™ manual air relief valve, see Section II, Filter Operation and Cleaning. If the problem persists, call 1-800-831-7133 for assistance. E.
  • Page 6 Raise the handle as far as it will go. Turn handle clockwise to lock under pin in underside of cap. Proceed through steps G.2 to G.3, which follow. Multiport rotary valve. Position valve to “Filter” setting. This is your normal flow from the pump through the filter back to the pool. Proceed through steps G.2 to G.3, which follow.
  • Page 7 5. Valve Operations: Push-pull backwash valve. Push handle on valve down with slight twisting motion as far as it will go. Lock upper pin in cap. Proceed through steps I.6 to I.11, which follow. Multiport rotary valve. Position valve to ‘Backwash’ setting. 6.

  • Page 8: Equipment Maintenance

    K. CLEANING THE HIGH FLOW™ MANUAL AIR RELIEF VALVE. Turn the pump off and shut off any automatic controls to ensure that the system is not inadvertently started during servicing. OPEN THE HIGH FLOW™ MANUAL AIR RELIEF VALVE UNTIL IT SNAPS INTO THE FULL OPEN POSITION, THEN WAIT UNTIL ALL PRESSURE IS RELIEVED.

  • Page 9: Trouble Shooting

    SECTION IV. TROUBLE SHOOTING. System Problem Cause Remedy Pool water not 1. Pool chemistry not adequate to inhibit algae growth. Maintain pool chemistry or consult pool service technician. sufficiently clean. 2. Backwashing too frequently. Allow pressure to build to 5-11 psi above clean filter condition before backwashing, see SECTION II, G.5.

  • Page 10: Technical Data

    SECTION V. TECHNICAL DATA A. ECLIPSE SIDE MOUNT FILTER. Item Part Description 53003201 Gauge, pressure 98218900 Plug for High Flow manual air relief valve 98209800 High Flow manual air relief valve 57006800 O-ring 55022000 52000500 O-ring 55008300 Basket assy., overdrain 26 in. filter Í 150017 Diffuser assy., overdrain 26 in.
  • Page 11 Pentair Pool Products elects to replace the filter tank or part thereof, damages. the owner agrees to pay Pentair Pool Products a charge based upon the PLEASE NOTE–Some states do not allow the exclusion or limitation time which has elapsed since the filter was purchased according to the of incidental or consequential damages, so the above limitation or schedule below.

  • Page 12: Sección I. Instalación Del Filtro

    ADVERTENCIA Antes de instalar este filtro de arena de gran rendimiento Eclipse de Pentair Pool Products, lea y siga todos los avisos de advertencia y los instructivos que acompañan al filtro. El no apegarse a los avisos de seguridad y a los instructivos podría dar por resultado una lesión grave, la muerte o daños a la propiedad.
  • Page 13 Su filtro requiere de uno de los siguientes accesorios de Pentair Pool Products, el cual tiene que comprarse por separado. Válvula de vaivén.
  • Page 14 A. INFORMACIÓN GENERAL - CÓMO FUNCIONA SU FILTRO. 1. Su filtro de arena de gran rendimiento está diseñado para producir agua limpia y destellante y para funcionar durante años con un mínimo de mantenimiento cuando se le instala, opera y mantiene de acuerdo con estos instructivos. Su filtro usa una arena especial de filtrado para quitar las partículas de mugre que haya en el agua.
  • Page 15 Para completar la instalación de la tapa, siga las instrucciones en la sección C, Instrucciones para la instalación de la tapa y de la válvula. PRECAUCIÓN Para las válvulas de control multipuerto con puertos (entradas) roscadas, use únicamente cinta de teflón, pasta 100 % de teflón (no a base de petróleo), o sellador Permatex #2 en todas las conexiones de tubos roscados, excepto en los acopladores con empaques redondos.
  • Page 16 D. INSTRUCTIVOS PARA REARRANCAR EL SISTEMA. 1. Abra la válvula de gran flujo de descarga de aire hasta que se produzca un chasquido al llegar a su posición completamente abierta (esto sólo requiere de un cuarto de vuelta en sentido contrario a las manecillas del reloj). Al abrir esta válvula se descarga rápidamente el aire atrapado en el filtro.
  • Page 17 Válvula multipuerto giratoria Coloque la válvula en la posición Backwash (lavado a contracorriente). Abra la válvula de descarga de aire en el filtro. Proceda con los pasos 2 a 3, a continuación. Siga los pasos de la Sección D, Rearranque del sistema. Durante el arranque inicial, la bomba debe cebarse llenando de agua el depósito del colador de cabello y pelusa.
  • Page 18 Es importante NO lavar a contracorriente el filtro sólo en base al tiempo transcurrido, como por ejemplo, cada dos días. Los lavados a contracorriente frecuentes de hecho causan un filtrado deficiente. I. LIMPIEZA DEL FILTRO - PROCEDIMIENTOS DE LAVADO DEL FILTRO A CONTRACORRIENTE. 1.
  • Page 19 Lave el filtro a contracorriente. Apague la bomba, al igual que cualquier control automático que haya y fije la válvula de control de multipuerto giratoria en la posición de Winterize (Preparación para el invierno). Para los filtros equipados con válvula de vaivén, deje las válvulas en la posición de Backwash (Lavado a contracorriente) (con la manija en «T» hacia abajo). Quite la pequeña tapa moleteada de la abertura de drenaje que está...
  • Page 20 Revise el funcionamiento de su medidor de presión de la siguiente manera: El manómetro deberá regresar a cero (0) cuando el sistema se apaga y se deja escapar la presión. El manómetro debe indicar presión cuando el sistema está funcionando. El manómetro debe poderse leer y no estar dañado en forma alguna.
  • Page 21 SECCIÓN V. INFORMACIÓN TÉCNICA A. ECLIPSE LATERAL DEL MONTAJE DEL FILTRO Nº Nº Descripción Artículo parte 53003201 Indicador de presión 98218900 Enchufe para válvula manual de salida de aire en Flujo elevado 98209800 Válvula manual de salida de aire en Flujo elevado 57006800 Anillo tórico 55022000...
  • Page 22 Pentair Pool Products sus accesorios. ni a los productos de la misma. De acuerdo con ello, Pentair Pool 3. Los problemas que resulten por no cumplir con los instructivos Products no será responsable por ninguna de esas garantías o contenidos en el Manual de Instructivos de Operación.

  • Page 23: Section I

    FICHE TECHNIQUE..........................34 AVERTISSEMENT Avant d’installer ce filtre à sable à grand débit Eclipse d’Pentair Pool Products, prière de lire et de suivre tous les avertissements et instructions qui l’accompagnent. Toute infraction aux consignes de sécurité et d’emploi risque de provoquer blessures graves, décès ou dégâts matériels.
  • Page 24 à vider et à l’air ou à l’eau de purge de s’écouler sans danger. Une mauvaise position du filtre ou de la soupape risque de créer un danger électrique qui pourra entraîner des blessures graves et des dégâts matériels. Pour utiliser le filtre, se procurer l’un des accessoires Pentair Pool Products suivants, qui sont vendus séparément. Robinet Push-pull.
  • Page 25 A. GÉNÉRALITÉS – MODE DE FONCTIONNEMENT DU FILTRE. Le filtre à sable à grand débit est conçu pour produire de l’eau claire et limpide et pour fonctionner pendant des années avec un minimum de maintenance lorsqu’il est installé, utilisé et entretenu conformément aux instructions de la présente notice. Le filtre utilise du sable filtrant spécial pour éliminer les particules étrangères de l’eau.
  • Page 26 ATTENTION Pour les soupapes de commande à orifices multiples filetés, n’utiliser que du ruban téflon, de la pâte téflon pure à 100 % (sans pétrole) ou le produit d’étanchéité Permatex n° 2 sur tous les raccords de tuyauterie filetés à l’exclusion de ceux qui sont pourvus de joints toriques. L’emploi de toute autre pâte à...
  • Page 27 à l’air (cf. Section II, Nettoyage du filtre). Si le problème persiste, s’adresser au fournisseur local ou appeler Pentair Pool Products au (805) 523-2400. E. FONCTIONS DE LA SOUPAPE DE COMMANDE.
  • Page 28 G. DÉMARRAGE DU FILTRE – FILTRATION DE LA PISCINE. 1. Opérations relatives à la soupape, pompe arrêtée : Robinet Push-pull de lavage à contre-courant : Tourner pour déverrouiller le plongeur. Soulever la poignée à fond. Tourner la poignée dans le sens des aiguilles d’une montre afin de verrouiller la goupille dans le dessous du chapeau. Continuer par les étapes G.2 à...
  • Page 29 ATTENTION Arrêter toujours la pompe avant de changer la position de la soupape de commande. LES CHANGEMENTS DE POSITION ALORS QUE LA POMPE EST EN MARCHE PEUVENT EN EFFET ENDOMMAGER CETTE SOUPAPE ET PROVOQUER PAR LÀ DES DOMMAGES CORPORELS OU MATÉRIELS. 2.
  • Page 30 ATTENTION Si l’on dépose le raccord entier, le sable sortira également. Le filtre se videra lentement. Ne pas réinstaller le capuchon de l’orifice d’écoulement, le ranger plutôt de côté pendant tout le temps où le système restera arrêté. ATTENTION Laisser la soupape de commande rotative à orifices multiples sur la position d’hivérisation pendant toute la saison où le filtre sera arrêté afin que le joint de caoutchouc du circuit de dérivation de la soupape ne soit soumis à...
  • Page 31 SECTION IV. DÉPANNAGE. Problème Cause Remède Eau de la piscine 1. Composition chimique de l’eau de la piscine Maintenir la composition chimique de l’eau de la piscine ou insuffisamment propre. incapable d’empêcher le développement d’algues. consulter un spécialiste de la maintenance des piscines. 2.
  • Page 32 SECTION V. FICHE TECHNIQUE A. FILTRE ÉCLIPSE À MONTAGE LATÉRAL Dessin Pièce Description 53003201 Manomètre 98218900 Bouchon de la soupape à air manuelle à débit élevé 98209800 Soupape à air manuelle à débit élevé 57006800 Joint torique 55022000 Couvercle 52000500 Joint torique 55008300 Bloc panier de l’évacuation supérieure pour filtre de 66 cm Í...
  • Page 33 Eclipse est couverte par une constaté pendant la période de garantie, Pentair Pool Products garantie d’un (1) an. L’obligation d’Pentair Pool Products au titre de engage à réparer ou à remplacer, à son choix et à ses propres frais, cette garantie est limitée à...
