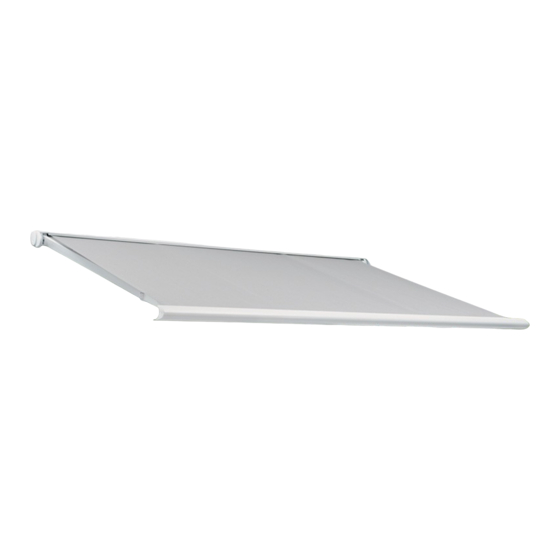

BRUSTOR B50 Installation Instructions

NL. PLAATSINGSVOORSCHRIFTEN B50
Lees deze plaatsingsvoorschriften aandachtig. Een correcte
plaatsing is noodzakelijk voor de goede werking van de
zonnetent. Bij verkeerde plaatsing vervalt elke aanspraak op
garantie.
INHOUD BEVESTIGINGSKIT
Adapterplaat 100mm ........................................2
Plaatsingsvoorschrift B50 .................................1
KEUZE VAN HET BEVESTIGINGSMATERIAAL
Hou rekening met een trekkracht van 370kg (bij een winddruk
2
van 70 N/m ). Raadpleeg eventueel een specialist in
bevestigingsmaterialen.
NODIGE GEREEDSCHAP
Boormachine met steenboor
-
Steeksleutel SW 13 en 19
-
Zeskant inbussleutel 4mm
-
Touwtje, waterpas of pasdarm
-
PLAATSEN MUURSTEUNEN (Fig. 1)
Plaats de muursteunen in horizontale lijn, waterpas met elkaar.
Afstand tussen de steunen = de lengte van de luifel – 220 mm.
Hang de zonwering in zijn steunen en zet die vast door de 2
inbusschroeven onderaan op elke zijplaat vast te zetten (zie
fig.2). Dit is zeer belangrijk, anders kan de luifel van de steunen
vallen bij het openen !!
INSTELLEN VAN DE DOORGANGSHOOGTE
Controleer de doorgangshoogte.
-
Om de helling van de arm bij te regelen: (fig. 3)
-
Draai de bouten links en rechts bovenaan een weinig
-
los. Gebruik hiervoor SW 13
de
Open de luifel 1/2
-
Verstel de luifel via de regelmoeren links en rechts
-
binnenin de luifel tot de gewenste hellingshoek bereikt
is. Gebruik hiervoor SW 19.
Doe de luifel terug dicht en fixeer de bouten bovenaan
-
AANSLUITEN ELEKTRISCHE MOTOR
Aansluiten en afstellen van de motor gebeurt volgens schema
en volgens de met de motor meegeleverde instructies.
AFREGELEN EINDBEGRENZING MOTOR SOMFY SLT
De eindbegrenzing is al afgesteld bij de assemblage. Eventueel
herregelen kan als volgt gebeuren:
De blauwe en de gele of witte toets van de motor allebei
-
indrukken. Hiermee wordt de bestaande eindafstelling
uitgeschakeld.
De zonnetent volledig tot in de gewenste eindstand
-
uitdraaien.
De gele of witte toets ontgrendelen. Dat gebeurt door
-
opnieuw op de toets te drukken. Hiermee is de UIT-positie
afgeregeld.
De zonnetent tot op 10 cm van het sluiten van de kast
-
indraaien.
De blauwe toets ontgrendelen. Hiermee is de IN-positie
-
afgeregeld. Vanaf die positie zal de motor nog op halve
kracht verder draaien en na enkele seconden afslaan. Op
die manier bekomt men steeds een gesloten kast.
AFREGELEN EINDBEGRENZING MOTOR ELERO
Zie bijgevoegd blad.
GEBRUIKSAANWIJZINGEN
Gebruik de zonnetent enkel als zonnewering en niet als
-
regenscherm. Draai ze daarom in bij regen of sneeuwval
en zeker bij wind.
Hang geen vreemde voorwerpen aan de voorlijst of aan de
-
armen.
Bij elektrisch aangedreven zonnetenten, zet bij voorkeur de
-
schakelaar bij niet-gebruik terug op nul.
27/06/16
BRUSTOR B50 BRUSTOR B50
BRUSTOR B50 BRUSTOR B50
meter.
EG901-00
F. INSTRUCTIONS DE MONTAGE B50
Lisez ces notices attentivement. Une pose correcte est
indispensable pour le bon fonctionnement du store banne. Une
pose fautive annule toutes les clauses de garantie.
CONTENU DU KIT DE MONTAGE
Support mural 100mm ... .....................................2
Instructions de montage B 50 .............................. 1
CHOIX DU MATERIEL DE FIXATION
Tenez compte d'une force de traction de 370 kg (correspondant
à une pression de vent de 70 N/m2). Consultez éventuellement
un expert en matériaux de fixation.
OUTILLAGE NECESSAIRE
- Foreuse avec mèche diamantée
Clé à fourche 13 et 19
-
Clé à six pans 4mm
-
Ficelle et niveau d'eau
-
MONTAGE DES SUPPORTS MURAUX (Fig. 1)
Fixez les supports muraux horizontalement et de niveau.
Distance entre les supports = largeur du store hors tout -
220mm. Accrochez le store dans ces supports et fixez-le en
serrant les 2 vis hexagonales sur chaque embout (voir fig. 2).
Ceci est très important sinon lors de son ouverture le store peut
se decrocher de ses supports !!
REGLAGE DE LA HAUTEUR DE PASSAGE
Contrôlez la hauteur de passage.
Pour régler l'inclinaison du bras (fig. 3):
Dévissez légèrement les boulons à droite et à gauche au-
-
dessus du store. Utilisez la clé 13.
Ouvrez le store d'environ 50 cm.
-
Réglez l'inclinaison du store à l'aide des écrous réglables
-
aussi bien à gauche que à droite jusqu'à ce que
l'inclinaison souhaitée est atteinte. Utilisez la clé 19.
Fermez le store et refixez les boulons au-dessus du store.
-
RACCORDEMENT ELECTRIQUE DU MOTEUR
Le raccordement et le réglage du moteur se fait selon schéma et
selon les instructions livrées avec le moteur.
REGLAGE DE LA FIN DE COURSE MOTEUR SOMFY SLT
La fin de course du store est réglée lors de l'assemblage. Un
nouveau réglage peut éventuellement se faire comme suit:
Appuyez sur le bouton bleu et jaune ou blanc du moteur.
-
Ainsi vous annulez tout réglage existant.
Déroulez complètement le store jusqu'à sa position finale
-
souhaitée.
Déverrouillez le bouton jaune ou blanc en l'appuyant de
-
nouveau. Ainsi la position d'ouverture maximale est réglée.
Fermez le store jusqu'à 10 cm du boîtier.
-
Déverrouillez le bouton bleu. Ainsi la position de fermeture
-
est réglée. A partir de cette position le moteur tournera à mi
régime et s'arrêtera après quelques secondes. De cette
façon le store se fermera parfaitement.
REGLAGE DE LA FIN DE COURSE MOTEUR ELERO
voir page en annexe
MODE D'EMPLOI
Un store est une protection solaire et non une protection
-
contre la pluie. Fermez le store en cas de pluie, neige et
surtout en cas de vent. Enroulez le store en cas de pluie ,
neige et surtout de vent.
Ne suspendez pas d'objets à la barre de charge ou aux
-
bras.
En cas de non-utilisation d'un store électrique, placez
-
l'interrupteur en position zéro.
