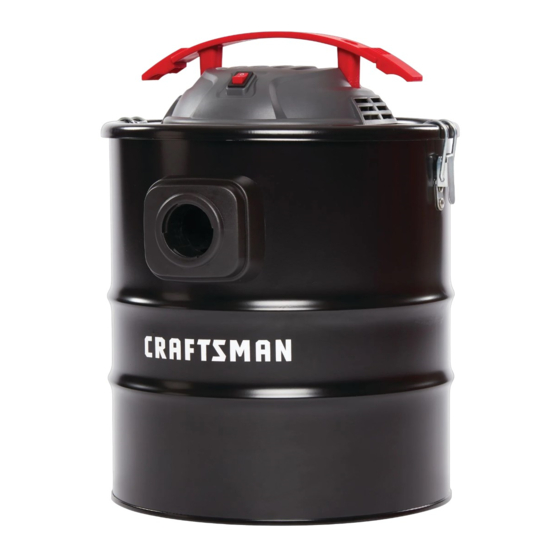

5 GALLON (18 LITERS) ASH VACUUM
ASPIRATEUR POUR RAMASSER DES CENDRES
DE 18 LITRES (5 GALLONS)
ASPIRADORA DE CENIZA DE 18 LITROS (5 GALONES)
IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.
POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.
SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.
1-888-331-4569
Part No. SP7088
SP7088-2 CMXEVBE175850.indb 1
INSTRUCTION MANUAL | GUIDE D'UTILISATION | MANUAL DE INSTRUCCIONES
CMXEVBE175850
WWW.CRAFTSMAN.COM
Printed in Mexico
10/24/19 11:59 AM
Advertisement
Chapters
Table of Contents
Related Manuals for Craftsman CMXEVBE175850
Summary of Contents for Craftsman CMXEVBE175850
- Page 1 ASPIRADORA DE CENIZA DE 18 LITROS (5 GALONES) CMXEVBE175850 IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US. POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER. SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS. 1-888-331-4569 WWW.CRAFTSMAN.COM Part No. SP7088 Printed in Mexico SP7088-2 CMXEVBE175850.indb 1 10/24/19 11:59 AM...
- Page 2 To reduce the risk of Drum Latches (2) injury, read the instruction manual. Power Cord If you have any questions or comments about this or Accessory Storage Slots (2) any product, call CRAFTSMAN toll free at: 1-888-331-4569. SP7088-2 CMXEVBE175850.indb 2 10/24/19 11:59 AM...
-
Page 3: Important Safety Instructions
• To reduce the risk of personal injury or damage to surfaces. Vacuum, use only CRAFTSMAN recommended • Do not leave vacuum running while unattended - you accessories. may fail to notice important signs indicating abnormal •... - Page 4 • This is a dry vacuum only; NEVER vacuum liquids with this product. FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-888-331-4569 for a free replacement. SAVE THESE INSTRUCTIONS SP7088-2 CMXEVBE175850.indb 4 10/24/19 11:59 AM...
-
Page 5: Table Of Contents
Warranty .........17 Hose Assembly Storage......11 SP7088-2 CMXEVBE175850.indb 5 10/24/19 11:59 AM... -
Page 6: Grounding Instructions
Do not modify the plug provided with the appliance - if it will not fit the outlet, have a proper outlet installed Adapter by a qualified electrician. 3-Prong Plug SP7088-2 CMXEVBE175850.indb 6 10/24/19 11:59 AM... -
Page 7: Carton Contents
Wand Nozzle Locking Hose (metal lined) with LED Lighted Nozzle Instruction Manual Some items may come preassembled. If they are not present in the carton, check the vacuum powerhead to see if they are preassembled. SP7088-2 CMXEVBE175850.indb 7 10/24/19 11:59 AM... -
Page 8: Installation
4. Lift the Powerhead Assembly from the Drum and place it on a dry surface. Fig. G Vacuum Latches Port SNAP DOWN LATCH Drum Fig. F Powerhead Assembly Powerhead Assembly Latch SNAP DOWN LATCH ROTATE ROTATE LATCH LATCH SP7088-2 CMXEVBE175850.indb 8 10/24/19 11:59 AM... -
Page 9: Insert Locking Hose
4. Retighten the Two LED Assembly Screws to secure the LED Assembly to the Hose Assembly. ROTATE HOSE CLOCKWISE TO LOCK Fig. J Screws (2) Hose Locking End Locking Hose (Metal Lined) with LED Light LED Lighted Wand Nozzle Nozzle SP7088-2 CMXEVBE175850.indb 9 10/24/19 11:59 AM... -
Page 10: Led Lighted Nozzle Usage
Keep batteries out of reach of small children. Consult a physician immediately if a battery is swallowed. Severe burning or injury may occur. Battery contains Perchlorate Material - Special handling may apply. See www.dtsc.ca.gov/hazardouswaste/perchlorate. SP7088-2 CMXEVBE175850.indb 10 10/24/19 11:59 AM... -
Page 11: Power Cord Storage
Accessory Storage (Fig. N) The Accessories can be stored on the rear of the Powerhead Assembly by placing each Accessory into the Powerhead Assembly Slots. Fig. N Accessories Powerhead Assembly Slots (2) SP7088-2 CMXEVBE175850.indb 11 10/24/19 11:59 AM... -
Page 12: Operation
Do not allow the connection to come into contact with liquid. CAUTION: To reduce the risk of hearing damage, wear ear protectors when using the Vacuum for an extended time or in a noisy area. SP7088-2 CMXEVBE175850.indb 12 10/24/19 11:59 AM... -
Page 13: Emptying The Drum
3. The top of the Latches will be free of the Powerhead Fig. R Assembly. Fig. Q Drum PULL LATCH UP AND PULL AWAY LATCH UP AND AWAY Cold Ash Latch ROTATE ROTATE LATCH LATCH DOWN DOWN Latch Drum SP7088-2 CMXEVBE175850.indb 13 10/24/19 11:59 AM... -
Page 14: Maintenance
2. Remove the HEPA Media Filter from the Filter Screen. Assembly NOTE: The Filter Screen should be cleaned with a brush. 3. Check the Motor Inlet Filter, clean or replace, if necessary. Fig. S Raised Lip Filter HEPA Screen Media Filter SP7088-2 CMXEVBE175850.indb 14 10/24/19 11:59 AM... -
Page 15: Cleaning A Dry Cartridge Filter
To assure product SAFETY and RELIABILITY, any other debris will loosen and fall. maintenance, repairs and adjustments should be performed by Authorized Service Centers, always using CRAFTSMAN replacement parts. Cleaning and Disinfecting the Ash Vacuum To keep your Vacuum looking its best, clean the outside with a cloth dampened with warm water and mild soap. -
Page 16: Service / Repair Parts
SERVICE / REPAIR PARTS 5 Gallon (18 Liter) Ash Vacuum Model Number CMXEVBE175850 Electrical Ratings: 120 V~ 7.6 A 60 Hz WARNING: To reduce the risk of injury, unplug power cord before servicing the Wet/Dry Vacuum. WARNING: All disassembly and repairs should be performed by qualified personnel. -
Page 17: Warranty
If we are unable to provide You with a suitable repaired or replacement CRAFTSMAN Product, we will provide you with a refund equal to the purchase price of your CRAFTSMAN Product or a credit to be used toward the purchase of a new CRAFTSMAN Product. - Page 18 8100 W. Florissant • St. Louis, MO 63136 Produit fabriqué par : U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá solamente Part No. SP7088 Form No. SP7088-2 Printed in Mexico 10/2019 SP7088-2 CMXEVBE175850.indb 18 10/24/19 11:59 AM...
- Page 19 Guide d’utilisation. 10 Emplacements de rangement des accessoires (2) En cas de questions ou de commentaires au sujet de ce produit ou de tout autre produit, téléphonez à CRAFTSMAN au numéro suivant (appel gratuit) : 1-888-331-4569.
-
