10. A modo de prueba, enchufe una lámpara con una bombilla de luz de 60 o 100 vatios en uno de los
tomacorrientes de 120 voltios del conversor y encienda la lámpara. Si la lámpara se enciende con
normalidad, el conversor funciona correctamente y puede continuar usándolo con otros artefactos. Si la
bombilla no se enciende o no funciona normalmente:
A. Consulte la "Guía de protección de fallas y detección de problemas" de este manual de instrucciones para
encontrar la solución sugerida.
B. Si después de realizar el paso A no encuentra ni corrige el problema, consulte la sección "Información de
servicio" de este manual de instrucciones para recibir asistencia.
Instalación permanente
La instalación permanente del conversor, del cableado requerido y de los dispositivos de seguridad con la
fuente de energía CC de 12 voltios
debe ser realizada por un instalador profesional. Otros requisitos son:
1. El conversor cuenta con 4 conectores especiales de engarzado para conectar el cableado de la fuente de
energía con los terminales de entrada de CC del conversor. Están diseñados para engarzarse a cables
conductores de cobre de calibre 2 AWG (no suministrados).
2. Los cables de calibre 2 AWG de la fuente de energía no deben exceder 1,80 m (6 pies) de longitud.
3. Debe conectarse un fusible ANL de 300 amperios (no suministrado) instalado en un soporte de fusible
correspondiente (no suministrado) en línea, como parte del cable positivo de entrada de la fuente de
energía, lo más cerca posible de las conexiones de la fuente de energía.
4. Debe conectarse un cable aislado de calibre 12 AWG entre el terminal a tierra del conversor (consulte la
sección "Controles y funciones" y el "Diagrama de la vista trasera" en la página 4) y el terminal a tierra del
artefacto (como un televisor o radio) para minimizar el ruido eléctrico y las interferencias en la recepción.
PRECAUCIÓN: No conecte este cable a los terminales de entrada de CC negativos (negros, –) del
conversor.
PRECAUCIÓN: Si no se cumplen estos requisitos, el funcionamiento puede resultar inseguro o pueden
producirse fallas en los equipos. La garantía queda anulada si se producen daños en el conversor debido a una
instalación incorrecta.
La fuente de energía de CC debe estar bien regulada, como las que generalmente se encuentran en las baterías
marinas de ciclo profundo y de vehículos. La fuente de energía de CC también puede consistir en dos baterías
de 12 voltios conectadas en paralelo. En aplicaciones más grandes, la fuente de energía puede consistir en
varias baterías conectadas en forma paralela, como se muestra en el siguiente "Diagrama de configuración de
baterías permanentes".

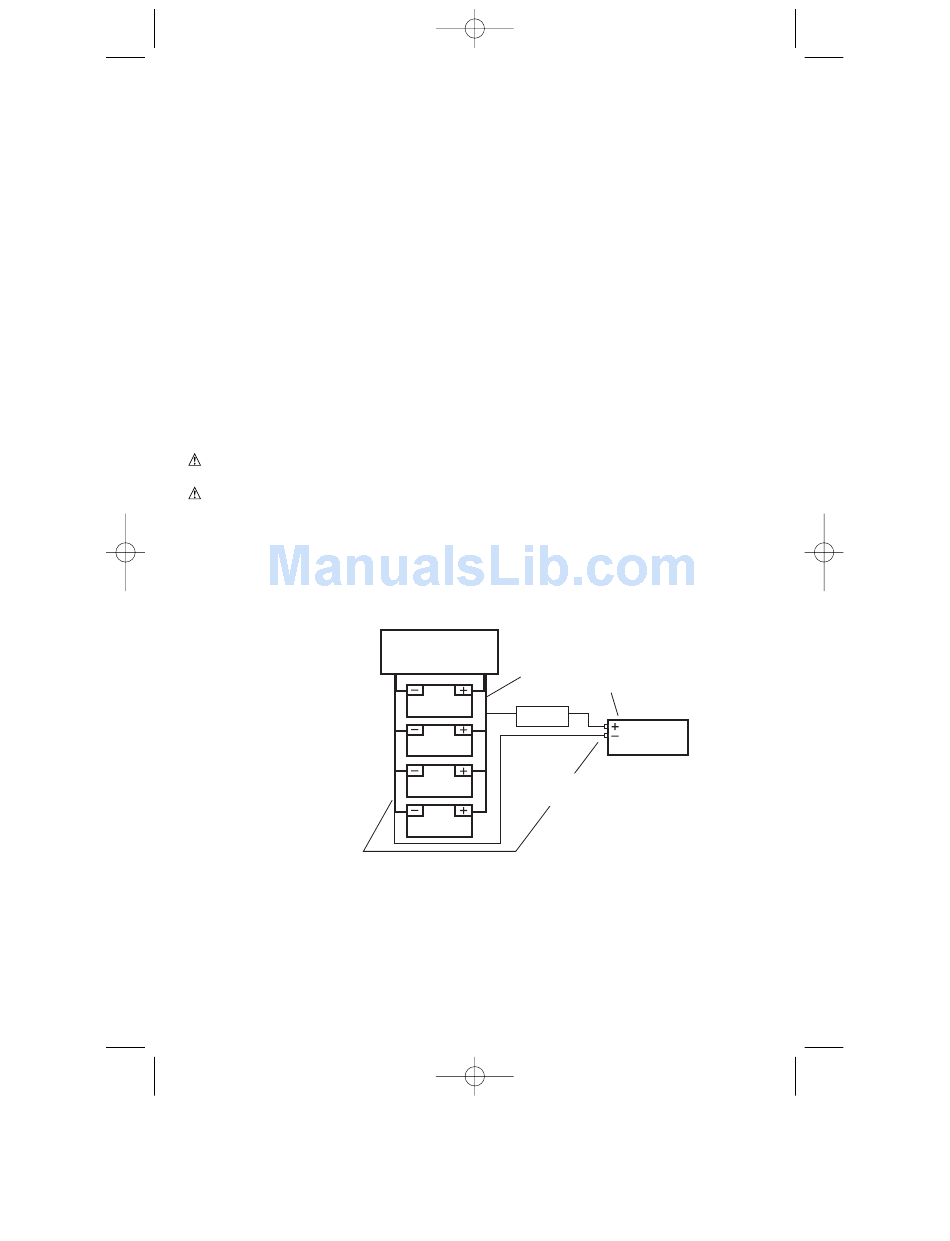

Diagrama de configuración
de baterías permanentes
Nota: En el caso de usos típicos para trabajo pesado en una instalación permanente, debe agregarse un fusible
ANL lo más cerca posible del terminal positivo de la fuente de energía (batería). El amperaje del fusible
debe ser el adecuado para lograr un funcionamiento simultáneo de todos los artefactos de CA, con
funciones de retraso que tengan en cuenta los requisitos de corriente de arranque alta transitoria de las
cargas inductivas. Use el bloque de fusibles (soporte para fusibles) y el fusible especificados. Para una
salida nominal plena y una salida de sobretensión de arranque del motor, asegúrese de que la instalación
esté configurada para soportar la carga completa. Consulte la sección "Instalación permanente" de este
manual de instrucciones.
3/6/09 10:41 AM Page 39
LONGITUD DEL FUSIBLE A LA BATERÍA
CARGA DE LA BATERÍA
+ LONGITUD DEL FUSIBLE AL CONVERSOR
DE BATERÍA COMERCIAL
(LONGITUD MÁXIMA EN
DE AC, MOTOR, SOLAR, ETC.
PIES DEL CABLE AWG)
(Consulte la sección "Especificaciones")
SOPORTE DEL FUSIBLE
BATERÍA
FUSIBLE
ANL
BATERÍA
(LONGITUD MÁXIMA EN
BATERÍA
PIES DEL CABLE AWG)
(Consulte la sección "Especificaciones")
BATERÍA
39
MAXX SST™
CONVERSOR
ELÉCTRICO
