- Page 1 FMC-420RW-GSRRD FMC-420RW-GSRBU FMC-420RW-GSRYE Instalacní prírucka Installationsvejledning Installationsanleitung Installation Guide Guía de instalación Manuel d’installation Upute za instalaciju Telepítési útmutató Guida di installazione Installatiehandleiding Instrukcja instalacyjna Guia de Instalação Ghid de instalare Руководство по устaновкe Navodila za napeljavo Kablo Baglant Klavuzu...
- Page 3 Installation Guide Guía de instalación Manuel d’installation Upute za instalaciju Telepítési útmutató Guida di installazione Installatiehandleiding Instrukcja instalacyjna Guia de Instalação Ghid de instalare Руководство по устaновкe Navodila za napeljavo Kablo Baglant Klavuzu Bosch Sicherheitssysteme GmbH F01U045273 A5 | 2008.03...
- Page 4 F.01U.028.227 4 x 16 mm 4,2 x 30 mm a1 − b2 + b1 + a2 − LSN1 LSN2 F01U045273 A5 | 2008.03 Bosch Sicherheitssysteme GmbH...
- Page 5 EVACUATE EVACUATE 56 mm 87 mm 33 mm 23 mm 51 mm 51 mm 36 mm Bosch Sicherheitssysteme GmbH F01U045273 A5 | 2008.03...
- Page 6 F01U045273 A5 | 2008.03 Bosch Sicherheitssysteme GmbH...
- Page 7 A = 255 = CL A = 0 11.1 11.2 A = 1 A = 2 A = 254 FPA-5000 BZ 500 LSN UEZ 2000 LSN UGM 2020 11.1. 11.2 255 = CL 1 ... 254 Bosch Sicherheitssysteme GmbH F01U045273 A5 | 2008.03...
- Page 8 42 42 255=CL F01U045273 A5 | 2008.03 Bosch Sicherheitssysteme GmbH...
- Page 9 Bosch Sicherheitssysteme GmbH F01U045273 A5 | 2008.03...
- Page 10 Komponente pod naponom i neizolirani kabel! Opasnost od tjelesnih povreda zbroj strujnog udara. Sustav ne smije biti pod naponom tijekom radova na montaži. FIGYELMEZTETÉS! Feszültség alatti alkatrészek és szigeteletlen kábel! Áramütésveszély. A rendszernek a csatlakoztatás során kikapcsolt állapotban kell lennie. F01U045273 A5 | 2008.03 Bosch Sicherheitssysteme GmbH...
- Page 11 Komponente pod napetostjo in nezaščiten kabel! Nevarnost poškodb zaradi električnega udara. Med priključnimi deli mora biti električni tok sistema izklopljen. UYARI! Elektrik yüklü parçalar ve çıplak kablo! Elektrik çarpması sonucu yaralanma tehlikesi. Bağlantı çalışmaları sırasında sistemin enerjisi kesilmelidir. Bosch Sicherheitssysteme GmbH F01U045273 A5 | 2008.03...
-
Page 12: Technické Údaje
Označení produktu Manuální tlačítkové hlásiče požáru LSN pro použití v interiérech, vylepšená verze; povrchová montáž, možnost opakovaného nastavení: - červený manuální tlačítkový hlásič požáru FMC-420RW-GSRRD - modrý manuální tlačítkový hlásič požáru FMC-420RW-GSRBU - žlutý manuální tlačítkový hlásič požáru FMC-420RW-GSRYE. Instalace Postup pro instalaci je znázorněn na obrázku 1- obr. -
Page 13: Tekniske Specifikationer
Produktbetegnelse LSN i forbedret udgave, manuelle alarmtryk til indendørs brug, fritliggende, kan nulstilles: - FMC-420RW-GSRRD manuelt alarmtryk, rød - FMC-420RW-GSRBU manuelt alarmtryk, blå - FMC-420RW-GSRYE manuelt alarmtryk, gul. Installation For installation, se fig. 1- fig. 8, side 4, 6. Forbindelse (se fig. 3, side 4) - Page 14 Produktbezeichnung Manuelle Melder LSN improved für den Innenbereich, a.P. - Montage, rücksetzbar: - FMC-420RW-GSRRD Handfeuermelder, rot - FMC-420RW-GSRBU Handauslöser, blau - FMC-420RW-GSRYE Handauslöser, gelb. Installation Zur Installation, siehe Bild 1- Bild 8, Seite 4, 6. Anschaltung (siehe Bild 3, Seite 4)
-
Page 15: Product Designation

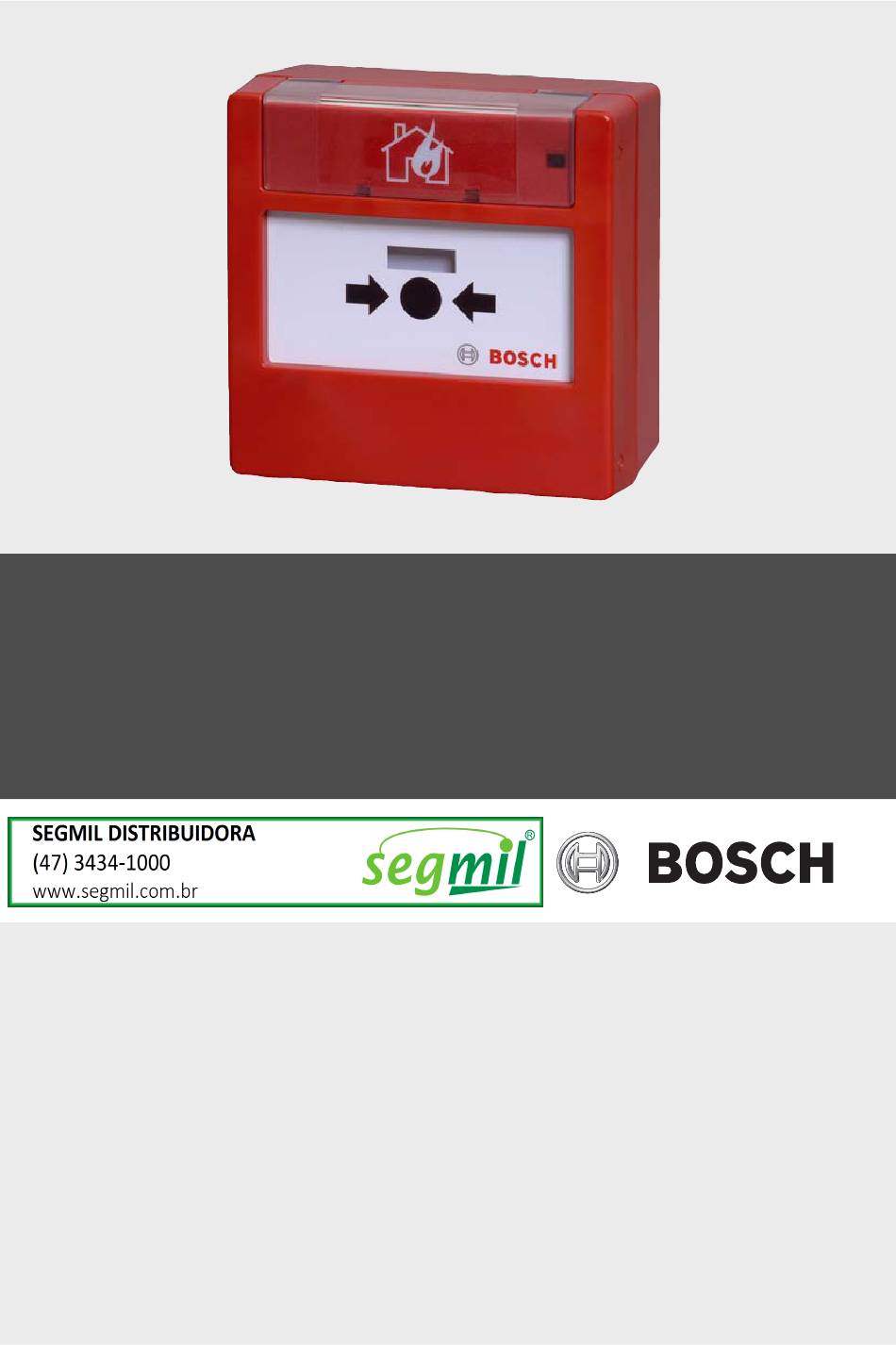

Product designation LSN improved version manual detector for use in interior areas, surface- mounted, resettable: - FMC-420RW-GSRRD manual call point, red - FMC-420RW-GSRBU manual call point, blue - FMC-420RW-GSRYE manual call point, yellow. Installation For installation, see Fig. 1- Fig. 8, page 3, 5. -
Page 16: Especificaciones Técnicas
Pulsadores de incendios manuales versión LSN improved para uso en interiores, de montaje en superficie y con opción de reseteo: - Pulsador de incendios manual FMC-420RW-GSRRD, rojo - pulsador de incendios manual FMC-420RW-GSRBU, azul - pulsador de incendios manual FMC-420RW-GSRYE, amarillo. - Page 17 Désignation produit Déclencheurs manuels d'alarme incendie LSN (version améliorée) pour usage en intérieur, avec montage en surface, réinitialisables : - FMC-420RW-GSRRD Déclencheur manuel d'alarme incendie, rouge - FMC-420RW-GSRBU Déclencheur manuel d'alarme incendie, bleu - FMC-420RW-GSRYE Déclencheur manuel d'alarme incendie, jaune.
- Page 18 Oznaka proizvoda Ručni javljači požara poboljšane LSN verzije za upotrebu u zatvorenim prostorima, za nadžbuknu montažu, mogućnost resetiranja: - Ručni javljač požara FMC-420RW-GSRRD, crveni - ručni javljač požara FMC-420RW-GSRBU, plavi - ručni javljač požara FMC-420RW-GSRYE, žuti. Montaža Za montažu pogledajte sliku 1- slika 8, stranica 4, 6.
-
Page 19: Műszaki Adatok
A termék megnevezése Továbbfejlesztett LSN-verziójú kézi jelzésadók beltéri használatra, felületre szereléshez, visszaállítható: FMC-420RW-GSRRD kézi jelzésadó, vörös / FMC-420RW-GSRBU kézi jelzésadó, kék / FMC-420RW-GSRYE kézi jelzésadó, sárga. Telepítés A telepítéssel kapcsolatban lásd a 1 - 8 ábrát (4. és .6. oldal). -
Page 20: Specifiche Tecniche
Designazione del prodotto Pulsanti manuali per interno in modalità LSN avanzata, montaggio superficiale, ripristinabili: - Pulsante manuale FMC-420RW-GSRRD, rosso - pulsante manuale FMC-420RW-GSRBU, blu - pulsante manuale FMC-420RW-GSRYE, giallo. Installazione Per l'installazione, vedere la fig. 1- la fig. 8, pagine 4, 6. -
Page 21: Technische Specificaties
Productbenaming LSN improved version-handbrandmelders voor gebruik binnenshuis, opbouwmontage, met resetfunctie: - FMC-420RW-GSRRD handbrandmelder, rood - FMC-420RW-GSRBU handbrandmelder, blauw - FMC-420RW-GSRYE handbrandmelder, geel. Installatie Voor installatie zie afb. 1- Afb. 8, pagina 4, 6. Aansluiting (zie afb. 3, pagina 4) Positie... -
Page 22: Przeznaczenie Produktu
Ręczne ostrzegacze pożarowe do udoskonalonej sieci LSN, przeznaczone do stosowania w pomieszczeniach zamkniętych, montowane powierzchniowo, z możliwością resetowania: - FMC-420RW-GSRRD ręczny ostrzegacz pożarowy, kolor czerwony - FMC-420RW-GSRBU ręczny ostrzegacz pożarowy, kolor niebieski - FMC-420RW-GSRYE ręczny ostrzegacz pożarowy, kolor żółty. Instalacja Instalacja została przedstawiona na rys. - Page 23 Designação do produto Botões LSN de alarme manual, versão melhorada, para utilização em áreas interiores, de montagem saliente, com reposição: - FMC-420RW-GSRRD Botão de alarme manual, vermelho - FMC-420RW-GSRBU Botão de alarme manual, azul / - FMC-420RW-GSRYE Botão de alarme manual, amarelo.
-
Page 24: Specificaţii Tehnice
Destinaţie produs Puncte de apel manual cu versiune îmbunătăţită LSN pentru utilizare în interior, montaj pe suprafeţe, resetabile: - punct de apel manual FMC-420RW-GSRRD, roşu - punct de apel manual FMC-420RW-GSRBU, albastru - punct de apel manual FMC-420RW-GSRYE, galben. Instalare Pentru instalare, vezi fig. - Page 25 Описание изделия Ручные извещатели версии "LSN improved" для использования внутри помещений, устанавливаемые на поверхность,с возможностью сброса: - Ручной извещатель FMC-420RW-GSRRD, красного цвета - ручной извещатель FMC-420RW-GSRBU, синего цвета - ручной извещатель FMC-420RW-GSRYE, желтого цвета Установка Установка, см. рис. 1 - рис. 8, стр. 4, 6.
-
Page 26: Opis Izdelka
Opis izdelka Napredni ročni javljalniki za uporabo v zaprtih prostorih, površinsko nameščeni, nastavljivi: - Ročni javljalnik FMC-420RW-GSRRD, rdeč - Ročni javljalnik FMC-420RW-GSRBU, moder - Ročni javljalnik FMC-420RW-GSRYE, rumen. Namestitev Za namestitev si oglejte slike 1 - 8 na straneh 4 in 6. -
Page 27: Ürün Tanımı
Ürün tanımı Kapalı alanlarda kullanım için yüzeye monte, sıfırlanabilir LSNi manuel buton: - FMC-420RW-GSRRD manuel buton, kırmızı - FMC-420RW-GSRBU manuel buton, mavi - FMC-420RW-GSRYE manuel buton, sarı. Kurulum Kurulum için, bkz. Şkl. 1 - Şkl. 8, sayfa 4, 6. Bağlantı (bkz. Şkl. 3, sayfa 4) Konum Açıklama... - Page 32 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D-85521 Ottobrunn Germany Telefon 089 6290-0 089 6290-1020 www.bosch-securitysystems.com © Bosch Sicherheitssysteme GmbH, 2008...
