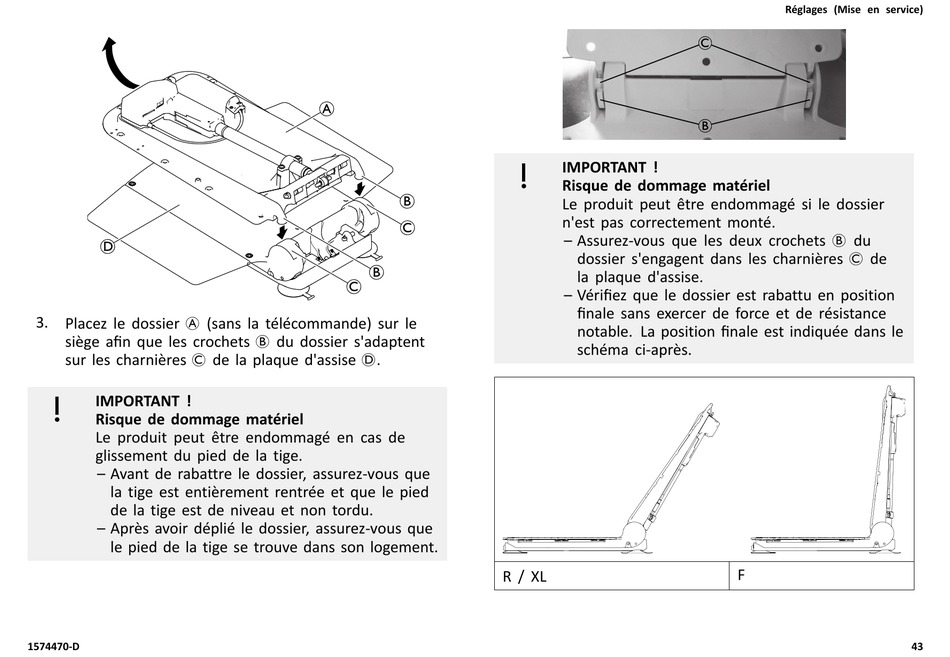

3. Placez le dossier A (sans la télécommande) sur le
siège afin que les crochets B du dossier s'adaptent
sur les charnières C de la plaque d'assise D.
IMPORTANT !
Risque de dommage matériel
Le produit peut être endommagé en cas de
glissement du pied de la tige.
– Avant de rabattre le dossier, assurez-vous que
la tige est entièrement rentrée et que le pied
de la tige est de niveau et non tordu.
– Après avoir déplié le dossier, assurez-vous que
le pied de la tige se trouve dans son logement.
1574470-D
IMPORTANT !
Risque de dommage matériel
Le produit peut être endommagé si le dossier
n'est pas correctement monté.
– Assurez-vous que les deux crochets B du
dossier s'engagent dans les charnières C de
la plaque d'assise.
– Vérifiez que le dossier est rabattu en position
finale sans exercer de force et de résistance
notable. La position finale est indiquée dans le
schéma ci-après.
R / XL
Réglages (Mise en service)
F
43
