c

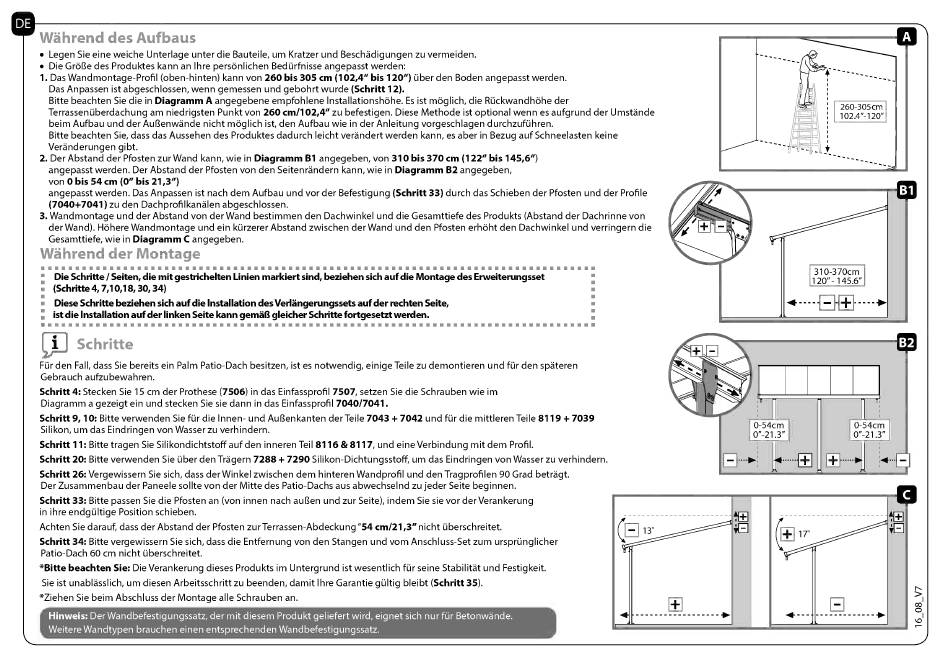

Wahrend des Aufbaus
Legen
Sie
eine weiche Unterlage unter die Bauteile,
urn
Kratzer und Beschadigungen
zu
vermeiden.
Die GroBe des
Produktes kann
an
Ihre
personlichen Bedurfnisse angepasst werden:
1. Das
Wandmontage-Profil (oben-hinten)
kann von
260 bis 305
cm
(102,4"
bis
120")
Ober
den Boden angepasst werden.
Das
Anpassen ist abgeschlossen,
wenn gemessen und
gebohrt wurde (Schritt
12).
Bitte beachten
Sie
die
in
Diagramm
A
angegebene empfohlene Installationshohe.
Es
ist
moglich, die Ruckwandhohe der
TerrassenOberdachung am niedrigsten Punkt von 260
cm/102,4"
zu
befestigen.
Diese
Methode
ist
optional wenn
es
aufgrund der Umstande
beim Aufbau und der AuBenwande nicht moglich
ist,
den Aufbau wie
in
der Anleitung vorgeschlagen durchzufuhren.
Bitte beachten
Sie,
dass das
Aussehen des Produktes
dadurch leicht verandert werden
kann,
es
aber
in
Bezug
auf
Schneelasten keine
Veranderungen gibt.
2. Der
Abstand der
Pfosten zur Wand kann,
wie
in
Diagramm
B1
angegeben, von 310 bis 370 cm
(122" bis 145,6")
angepasst werden.
Der
Abstand der Pfosten von den Seitenrandern
kann,
wie
in
Diagramm
B2
angegeben,
von 0
bis 54 cm (0" bis 21,3")
angepasst werden.
Das
Anpassen
ist nach
dem Aufbau und vor der Befestigung
(Schritt
33) durch
das
Schieben der Pfosten und der Profile
(7040+7041)
zu
den Dachprofilkanalen abgeschlossen.
3.
Wandmontage und der Abstand von der
Wand
bestimmen den Dachwinkel und die Gesamttiefe
des
Produkts (Abstand der Dachrinne von
der
Wand). Hohere
Wandmontage und ein kurzerer Abstand zwischen der
Wand und den Pfosten
erhoht
den Dachwinkel und verringern die
Gesamttiefe, wie
in
Diagramm
C
angegeben.
Wahrend der Montage
Die
Schritte / Seiten, die
mit gestrichelten Linien markiert
sind, beziehen sich
auf die Montage
des
Erweiterungsset
(Schritte
4,
7,10,18, 30, 34)
Diese
Schritte beziehen
sich
auf die Installation
des
Verlangerungssets auf der rechten
Seite,
ist die Installation auf der linken Seite kann gemaB gleicher Schritte
fortgesetzt werden.
Schritte
Fur
den
Fall,
dass
Sie
bereits ein Palm Patio-Dach besitzen,
ist
es
notwendig, einige
Teile zu
demontieren und fur den spateren
Gebrauch aufzubewahren.
Schritt
4: Stecken
Sie 15
cm
der Prothese (7506)
in das
Einfassprofil 7507, setzen
Sie
die Schrauben
wie im
Diagramm
a
gezeigt
ein und stecken
Sie sie
dann
in das
Einfassprofil
7040/7041.
Schritt
9, 10: Bitte
verwenden
Sie
fur die Innen- und AuBenkanten der
Teile
7043
+
7042 und fur die mittleren
Teile
8119
+
7039
Silikon, urn das Eindringen von Wasser
zu
verhindern.
Schritt
11: Bitte
tragen
Sie
Silikondichtstoff auf
den inneren
Teil
8116 & 8117, und eine Verbindung mit dem
Profil.
Schritt
20: Bitte verwenden
Sie
Ober
den Tragern
7288
+
7290 Silikon-Dichtungsstoff,
urn das
Eindringen von
Wasser zu
verhindern.
Schritt
26: Vergewissern
Sie
sich, dass
der Winkel zwischen dem hinteren Wandprofil und den Tragprofilen
90 Grad
betragt.
Der
Zusammenbau der
Paneele
sollte von der Mitte
des Patio-Dachs aus
abwechselnd
zu
jeder
Seite
beginnen.
Schritt
33: Bitte
passen
Sie
die Pfosten
an
(von innen nach auBen und zur
Seite),
indem
Sie sie
vor der Verankerung
in
ihre
endgultige
Position schieben.
Achten
Sie
darauf,
dass
der Abstand der Pfosten zurTerrassen-Abdeckung "54
cm/21,3"
nicht Oberschreitet.
Schritt
34: Bitte vergewissern
Sie
sich, dass
die Entfernung von den Stangen und vom Anschluss-Set zum ursprOnglicher
Patio-Dach
60 cm
nicht Oberschreitet.
*Bitte
beachten
Sie:
Die
Verankerung dieses Produkts im Untergrund
ist
wesentlich fur
seine
Stabilitat und Festigkeit.
Sie
ist
unablasslich,
urn
diesen
Arbeitsschritt
zu
beenden, damit
I
hre
Garantie
gultig bleibt (Schritt
35).
*Ziehen
Sie
beim Abschluss der Montage alle Schrauben
an.
Hinweis:
Der
Wandbefestigungssatz, der mit diesem Produkt geliefert wird, eignet
sich
nur fur Betonwande.
Weitere Wandtypen brauchen einen entsprechenden Wandbefestigungssatz.
II
260-305cm
102.4"-120"
0-54cm
0
"-
21.3"
n
0-54cm
0'-21.3"
.
.
13°
.
+
17°
'..
,..
+
-41
