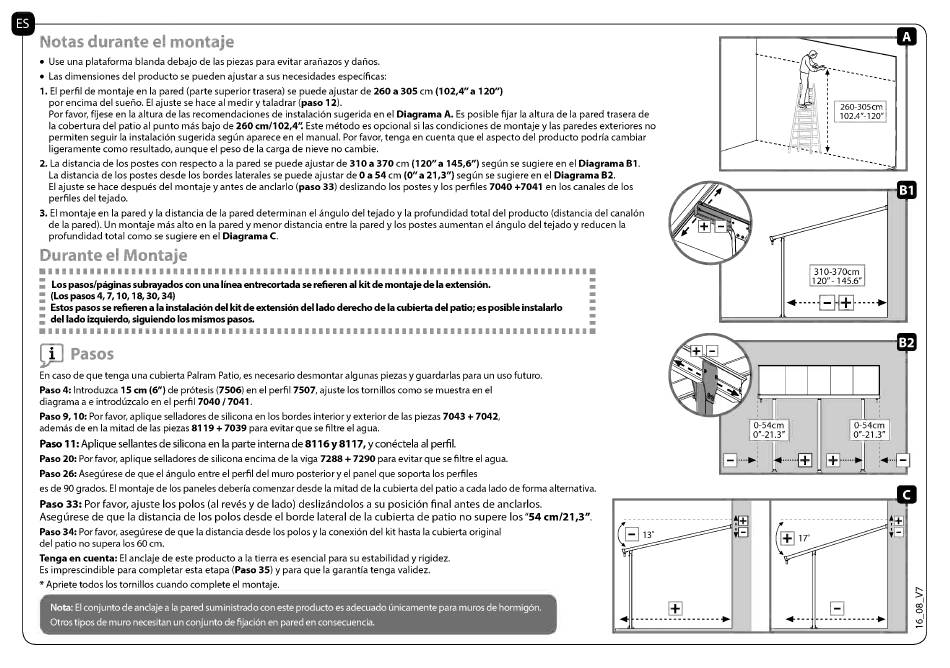

Notas
durante
el
montaje
Use
una
plataforma blanda debajo
de
las
piezas para
evitar
aranazos y danos.
Las
dimensiones del producto
se
pueden ajustar
a
sus
necesidades especificas:
1.
El
perfil
de
montaje
en
la
pared (parte superior trasera)
se
puede ajustar de 260
a
305 cm
(102,4"
a
120")
por encima del sueno.
El
ajuste
se
hace
al
medir
y
taladrar (peso
12).
Por
favor, f(jese en
la
altura
de
las
recomendaciones
de
instalacion sugerida
en
el
Diagrama
A.
Es
posible fijar
la
altura
de
la
pared trasera de
la
cobertura
del
patio
al
punto
mas
bajo de
260 cm/102,4".
Este
metodo
es
opcional
si
las
condiciones
de
montaje
y
las
paredes
exteriores
no
permiten seguir
la
instalacion sugerida segun aparece
en
el
manual.
Por
favor,
tenga
en
cuenta que
el
aspecto del producto podria cambiar
ligeramente como resultado, aunque
el
peso de
la
carga de nieve no cambie.
2.
La
distancia de
los
postes con respecto
a
la
pared
se
puede ajustar de 310
a
370
cm
(120
"a
145,6")
segun
se
sugiere
en
el
Diagrama
B1.
La
distancia de
los
postes desde
los
bordes laterales
se
puede ajustar de 0
a
54 cm (0
"a
21,3")
segun
se
sugiere
en
el
Diagrama
B2.
El
ajuste
se
hace
despues del
montaje
y antes de
anclarlo (peso
33)
deslizando
los
postes y
los
perfiles 7040 +7041
en
los
canales de
los
perfiles
del
tejado.
3.
El
montaje
en
la
pared y
la
distancia
de
la
pared
determinan
el
angulo
del
tejado
y
la
profundidad total
del
producto
(distancia del
canal&
de
la
pared).
Un
montaje
mas
alto
en
la
pared y menor distancia entre
la
pared y
los
postes
aumentan
el
angulo
del
tejado
y
reducen
la
profundidad total como
se
sugiere
en el
Diagrama
C.
Durante
el
Montaje
Ili
IIIIIIIIIIIIIIII
Los
pasos/paginas subrayados con una knee entrecortada
se
refieren
al
kit
de
montaje
de
la
extension.
(Los pasos 4,
7,
10, 18, 30, 34)
Estos pasos se
refieren
a
la
instalacion del
kit
de extension del lado derecho de
la
cubierta del patio;
es
posible instalarlo
:
del lado izquierdo, siguiendo los mismos
pasos.
IIIsiiilms.
Ems Ems
111111111
Emil
1111111111111wIlliiiiiiimmIliiiiiiIIIII
Pasos
En
caso
de que tenga una
cubierta
Palram Patio,
es
necesario
desmontar
algunas piezas y guardarlas para
un use
futuro.
Paso
4: lntroduzca
15 cm
(6")
de protesis (7506) en el
perfil 7507, ajuste
los
tornillos como
se
muestra
en el
diagrama
a
e
introduzcalo
en el
perfil 7040 / 7041.
Paso 9, 10:
Por
favor,
aplique
selladores de silicona
en los
bordes
interior
y
exterior
de
las
piezas
7043
+
7042,
adernas de
en
la
mitad
de
las
piezas
8119
+
7039
para
evitar que
se
filtre
el
agua.
Paso 11:
Aplique
sellantes de silicona
en
la
parte interna de
8116
y
8117,
y conectela
al
perfil.
Paso
20:
Por
favor,
aplique
selladores de silicona encima de
la
viga
7288
+
7290
para
evitar que
se
filtre
el
agua.
Paso
26: Asegurese de que
el
angulo entre
el
perfil del muro posterior y
el
panel que soporta
los
perfiles
es
de
90
grados.
El
montaje
de
los
paneles deberia comenzar desde
la
mitad de
la
cubierta
del
patio
a
cada lado de
forma alternativa.
Paso
33:
Por
favor, ajuste los polos
(al
reves y de lado)
deslizandolos
a
su
posicion final antes
de
anclarlos.
AsegUrese de que
la
distancia
de los
polos desde
el
borde lateral
de
la
cubierta
de
patio
no supere los
"54
cm/21,3".
Paso
34:
Por
favor, asegurese de
que
la
distancia desde
los
polos y
la
conexion del kit
hasta
la
cubierta original
del
patio
no supera
los
60 cm.
Tenga en
cuenta:
El
anclaje de este
producto
a
la
tierra
es
esencial para
su
estabilidad
y
rigidez.
Es
imprescindible
para
completar
esta
etapa (Paso 35) y para que
la
garantia tenga validez.
* Apriete todos
los
tornillos cuando complete
el
montaje.
Nota:
El
conjunto
de anclaje
a la
pared
suministrado con este producto
es
adecuado unicamente
para
muros de hormigon.
Otros tipos de muro necesitan un
conjunto
de fijacion
en
pared en consecuencia.
