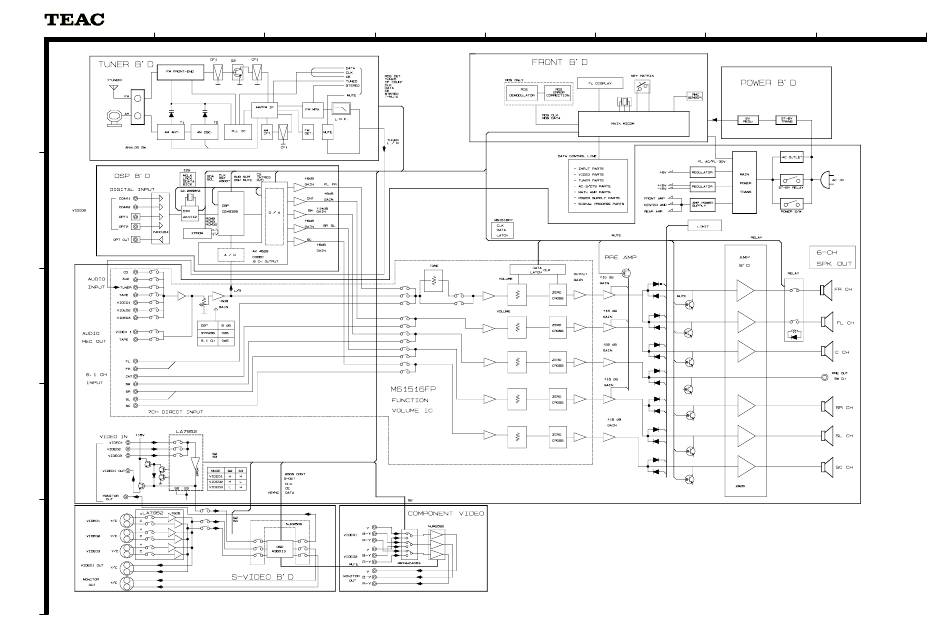

AG-10D LEVEL DIAGRAM A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 5
AG-10D SCHEMATIC DIAGRAM MAIN PCB (1/2) A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 6
AG-10D SCHEMATIC DIAGRAM MAIN PCB (2/2), HEADPHONE PCB, POWER SW PCB, ST/BY PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 7
AG-10D SCHEMATIC DIAGRAM S-VIDEO PCB, COMPONENT PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 8
AG-10D SCHEMATIC DIAGRAM DSP PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 9
AG-10D SCHEMATIC DIAGRAM AMP PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 10
AG-10D SCHEMATIC DIAGRAM FRONT PCB, FUNCTION PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 11
AG-10D SCHEMATIC DIAGRAM TUNER PCB [US, C] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 12
AG-10D SCHEMATIC DIAGRAM TUNER PCB [E, UK] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 13
AG-10D SCHEMATIC DIAGRAM TUNER PCB [K] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 14
AG-10D SCHEMATIC DIAGRAM POWER PCB A A G G - - 1 1 0 0 D D INSTRUCTIONS FOR SERVICE PERSONNEL BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE- CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED AV Digital Home Theater Receiver PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
