2 ADJUSTMENTS AND CHECKS 2-1 Equipment Requried ・AM Standard Signal Generator (AM SSG) ・Audio Generator ・FM Standard Signal Generator (FM SSG) ・Stereo Modulator ・Oscilloscope ・Distortion Meter ・AC Voltmeter ・DC Voltmeter Note : Disconnect external FM antenna prior to adjustment. 2-2 Adjustment Locations SVR03 IF COIL SVR01...
Page 4
2-4 FM Adjustment ・Output of signal generator should not be greater than necessary to obtain an optimum output reading. ・Signal generator modulation : MAIN : 90%, PILOT : 10% ・Signal frequency : 1kHz, Deviation : 75kHz [US,C,K] / 40kHz [E,UK] ・Modulation frequency : 90.1MHz, 98.1MHz, 106.1MHz SIGNAL GENERATOR SET FREQUENCY...
3 MICROCOMPUTER PIN FUNCTIONS 3-1 Pin Assignment 100 99 98 97 96 95 94 88 87 86 85 P.DOWN VOL. UP RDS CLK VOL. DOWN RDS DATA SPK LED CLK_72131 STBY_LED/RELAY/ PROTECTION POWER LED POWER LED2 STEREO IF COUNT CS _4112 OSD_DATA CLK 61516 CXP82860...
Page 6
3-2 Pin Functions Pin No. Symbol Description G1/G2 GRID FL PORT PULL UP(N.C) Input for power down. VOL. UP Input for main volume up. RDS CLK Clock signal output for BU1924. VOL. DOWN Input for main volume down. Input for remocon data. RDS DATA Input for RDS data of BU1924.
Page 7
Pin No. Symbol Description T_MUTE Output for tuner mute. (At "L", it is active.) SR_MUTE Output for surround channel mute. (At "L", it is active.) SW_MUTE Output for sub woofer channel mute. (At "L", it is active.) C_MUTE Output for center channel mute. (At "L", it is active.) F_MUTE Output for front channel mute.
6 INCLUDED ACCESSORIES INCLUDED ACCESSORIES REF.NO. PARTS NO. DESCRIPTION REMARKS 9A09986200 OWNER'S MANUAL,TC-E/F/S [US,C,K] 9A09985000 OWNER'S MANUAL,E/F/S [E,UK] 9A09985900 OWNER'S MANUAL,D/I/N [E] 9A09986500 REMOCON,UR-423 [US,C,K] 9A09985400 REMOCON,UR-424 [E,UK] 9A09985700 BATTERY,DRY,AAA 9A09985500 ANTENNA,ROOP,STD [US,C,E,UK] 9A09986900 ANTENNA,ROOP,STD [K] 9A09985600 ANTENNA,WIRE,67029 9A09986600 MATCHING TRANS [US,C,K] 9A09985800 MATCHING TRANS [E,UK] −36−...
Page 37

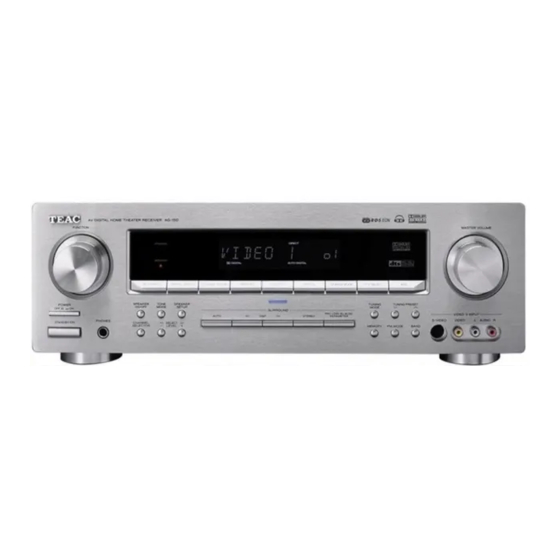

AG-10D BLOCK DIAGRAM A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 38
AG-10D WIRING DIAGRAM A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 39
AG-10D GROUND DIAGRAM A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 40
AG-10D LEVEL DIAGRAM A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 41
AG-10D SCHEMATIC DIAGRAM MAIN PCB (1/2) A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 42
AG-10D SCHEMATIC DIAGRAM MAIN PCB (2/2), HEADPHONE PCB, POWER SW PCB, ST/BY PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 43
AG-10D SCHEMATIC DIAGRAM S-VIDEO PCB, COMPONENT PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 44
AG-10D SCHEMATIC DIAGRAM DSP PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 45
AG-10D SCHEMATIC DIAGRAM AMP PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 46
AG-10D SCHEMATIC DIAGRAM FRONT PCB, FUNCTION PCB A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 47
AG-10D SCHEMATIC DIAGRAM TUNER PCB [US, C] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 48
AG-10D SCHEMATIC DIAGRAM TUNER PCB [E, UK] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 49
AG-10D SCHEMATIC DIAGRAM TUNER PCB [K] A A G G - - 1 1 0 0 D D AV Digital Home Theater Receiver 1 st Issue; December 2003...
Page 50
AG-10D SCHEMATIC DIAGRAM POWER PCB A A G G - - 1 1 0 0 D D INSTRUCTIONS FOR SERVICE PERSONNEL BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE- CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED AV Digital Home Theater Receiver PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
