Danfoss BVTS Installation Manual

Installation guide

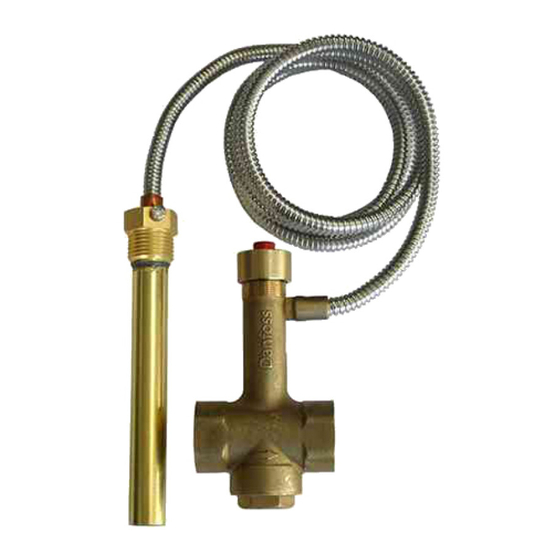

Thermostatic valve
Type BVTS
Fig. 1
0035
PED 97/23/EC cat. IV
EN 14597 (DIN 3440)
English
Application
The thermostatic valve BVTS is designed for
protection of biomass boilers and fire stoves.
It prevents overheating of the boiler by
discharging water from heat generator or
condensing coil.
The valve is used also to prevent
back-burning in the fuel store by flooding
the fuel in case of excessive temperature.
Technical Data
Media: Water
Opening temperature: 95 °C ± 2 °C
(fixed)
Max. sensor temperature: 125 °C
Flow capacity: 2.6 m
(∆p = 1bar)
Connection size: G ¾ pipe thread
(ISO-228)
Dimensions in [mm], (fig. 1)
Installation
Installation of BVTS valve on boiler with
safety heat exchanger A (fig. 2).
Installation of BVTS valve in back-burning
application B (fig. 2) .
Before installation of the valve flush the
system to make sure that there are no
impurities which might deposit on the valve
seat and cause malfunction.
Remember to install a filter ahead of the
valve. (Fig. 3).
The sensor can be mounted in any position.
Make sure the whole sensor is in contact
with the controlled area.
© Danfoss A/S (AC-MCI / jmn), 2013-11
B
ø16
Fig. 2
The arrow on the valve body shows
direction of flow. When installing the valve,
make sure it is positioned properly.
Max torque for sensor pocket mounting is
30 Nm.
Only cooling applications:
After installation the proper function of the
valve should be checked by heating up the
system.
Service
It is recommended to check proper function
of the valve once a year by qualified
personnel. Functional check is carried out
manually by depressing the red button that
/h
3
opens the flow on the valve.
It is not allowed to lose red button as it will
cause product malfunction.
Anvendelse
Den termostatiske ventil BVTS er konstrueret
til beskyttelse af biomassekedler og
brændeovne. Den forhindrer overhedning af
kedlen ved at udlede vand fra varmege
neratoren eller kondensatorspolen.
Ventilen anvendes også til at undgå brand
i brændstoflageret ved at oversprøjte
brændstoffet med vand, hvis temperaturen
bliver for høj.
IC.PI.500.E5.72 / 520B5748
A
P
Fig. 3
Tekniske data
Medier:
Åbningstemperatur:
Maks. følertemperatur:
Flowkapacitet:
(∆p = 1bar)
Tilslutningsstørrelse:
Dimensioner [mm], (fig. 1)
Installation
Installation af BVTS-ventilen på kedel med
sikkerhedsvarmeveksler A (fig. 2).
Installation af BVTS-ventil som
brandbeskyttelse B (fig. 2).
Før installation af ventilen skal systemet
skylles igennem for at sikre, at der ikke
findes urenheder, der kan aflejres på
ventilsædet og forårsage fejlfunktion.
Husk at installere et filter foran ventilen.
(Fig. 3).
Føleren kan installeres i en hvilken som
helst position. Sørg for, at hele føleren er
Dansk
i kontakt med det kontrollerede område.
Pilen på ventilenheden viser flowets
retning. Når ventilen installeres, skal sikres,
at den er placeret korrekt. Maks. moment
for føler lomme er 30Nm.
Kun køleformål:
Efter installation skal ventilens korrekte drift
kontrolleres ved at varme systemet op.
Service
Det anbefales, at kvalificeret personale en
gang om året kontrollerer ventilens korrek-
te drift. Funktionel kontrol udføres manuelt
ved at trykke på den røde knap, som åbner
flowet på ventilen.
Forskruningen der holder den røde test
knap, må ikke løsnes, da dette vil medføre
funktionsfejl.
10 bar
max.
Vand
95 °C ± 2 °C (fast)
125 °C
2.6 m
G ¾ Rørgevind
(ISO-228)
/h
3
