Vista General - Intermatic Grasslin Talento Smart B10 mini Operating Manual

Vista general

2 3
1
 

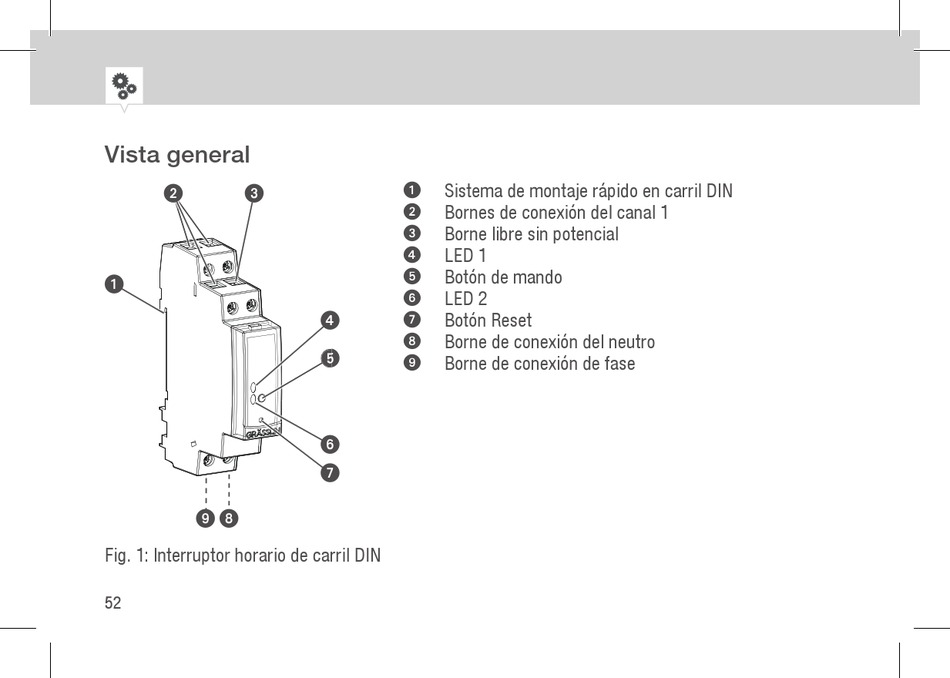

Fig. 1: Interruptor horario de carril DIN
52
Sistema de montaje rápido en carril DIN
1
Bornes de conexión del canal 1
2
Borne libre sin potencial
3
LED 1
4
Botón de mando
5
LED 2
6
Botón Reset
4 
Borne de conexión del neutro

5 5 5 5 5 5 5 5 5 5 5
Borne de conexión de fase

6

