Deutsch

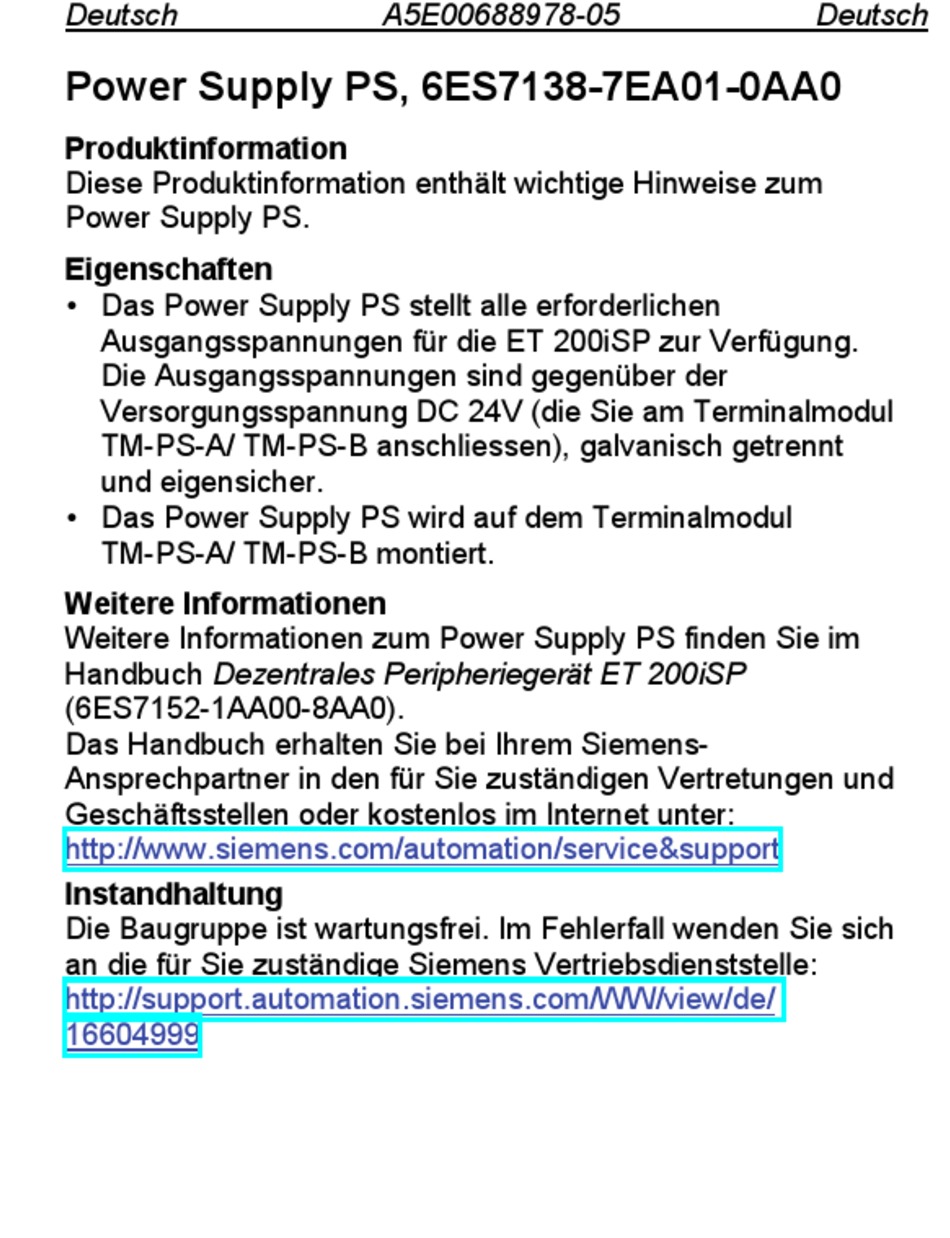

Power Supply PS, 6ES7138-7EA01-0AA0
Produktinformation
Diese Produktinformation enthält wichtige Hinweise zum
Power Supply PS.
Eigenschaften
 Das Power Supply PS stellt alle erforderlichen
Ausgangsspannungen für die ET 200iSP zur Verfügung.
Die Ausgangsspannungen sind gegenüber der
Versorgungsspannung DC 24V (die Sie am Terminalmodul
TM-PS-A/ TM-PS-B anschliessen), galvanisch getrennt
und eigensicher.
 Das Power Supply PS wird auf dem Terminalmodul
TM-PS-A/ TM-PS-B montiert.
Weitere Informationen
Weitere Informationen zum Power Supply PS finden Sie im
Handbuch Dezentrales Peripheriegerät ET 200iSP
(6ES7152-1AA00-8AA0).
Das Handbuch erhalten Sie bei Ihrem Siemens-
Ansprechpartner in den für Sie zuständigen Vertretungen und
Geschäftsstellen oder kostenlos im Internet unter:
http://www.siemens.com/automation/service&support
Instandhaltung
Die Baugruppe ist wartungsfrei. Im Fehlerfall wenden Sie sich
an die für Sie zuständige Siemens Vertriebsdienststelle:
http://support.automation.siemens.com/WW/view/de/
16604999
A5E00688978-05
Deutsch
