Apéndice B

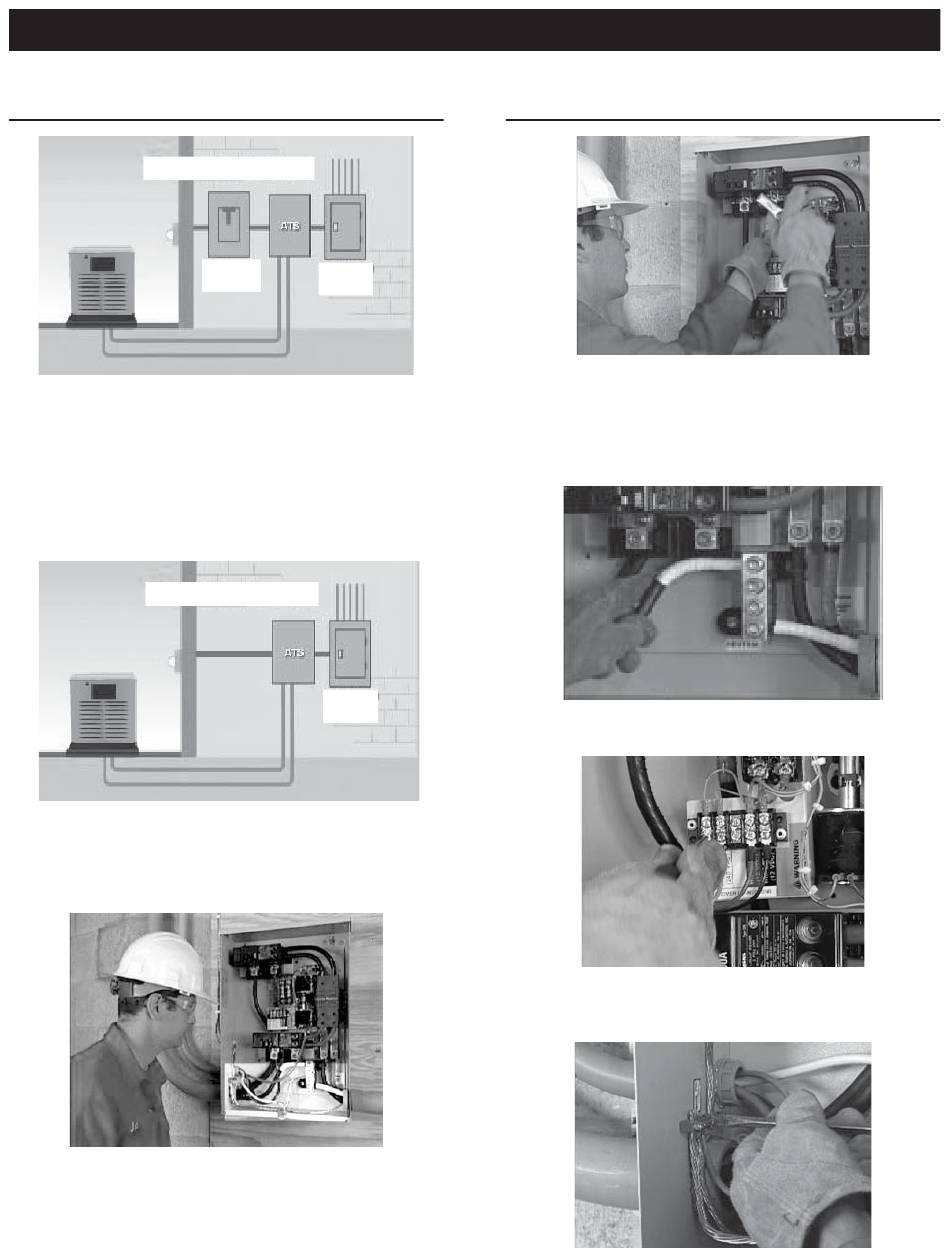

COBERTURA DE CIRCUITO DE CASA COMPLETA

Aislamiento total
1. El generador estará respaldando todas las cargas eléctricas dentro
del panel, de modo que el amperaje nominal del interruptor de
transferencia debe ser igual o mayor que el amperaje nominal del
servicio público normal.
A menos que se use un interruptor de transferencia nominal para
servicio, se debe ubicar una desconexión de servicio principal
antes del interruptor de transferencia. El interruptor de transferencia
debe ser instalado entre la entrada del servicio público y el panel de
distribución del edificio.
Aislamiento total
2. Un interruptor de transferencia nominal de servicio es instalado entre
el servicio y el panel de distribución principal. El interruptor nominal
de servicio se vuelve el principal servicio de modo que no se
necesita desconexión del servicio. El panel de distribución principal
existente se convierte en un sub-panel.
3. La tierra que está normalmente en el panel principal debe
conseguirse en el interruptor nominal de servicio y debe estar
desconectada en el panel de distribución existente. Consulte el
Código Eléctrico Nacional (NEC) para una información completa
sobre conexión a tierra y ajustes.
56
Desconexión
Panel
del servicio
principal
Panel
principal
CONEXIONES ELÉCTRICAS
1. Conecte las puntas de energía desde el generador y el servicio
público a las lengüetas apropiadas en el interruptor de transferencia.
Las lengüetas están claramente marcadas en el interruptor.
N = Suministro público normal
E = Panel de conexión del generador
T = Panel de distribución de carga
2. Cables neutrales desde el servicio público y el generador están
conectados a la misma lengüeta neutral en el interruptor.
3. Conecte los cables de control del generador a las ubicaciones
designadas. Los cables 0, 23 y 194 se conectan a la franja terminal;
N1, N2, y T1 se conectan directamente a los soportes de fusibles.
