Sony XS-HS10 Installation/Connections

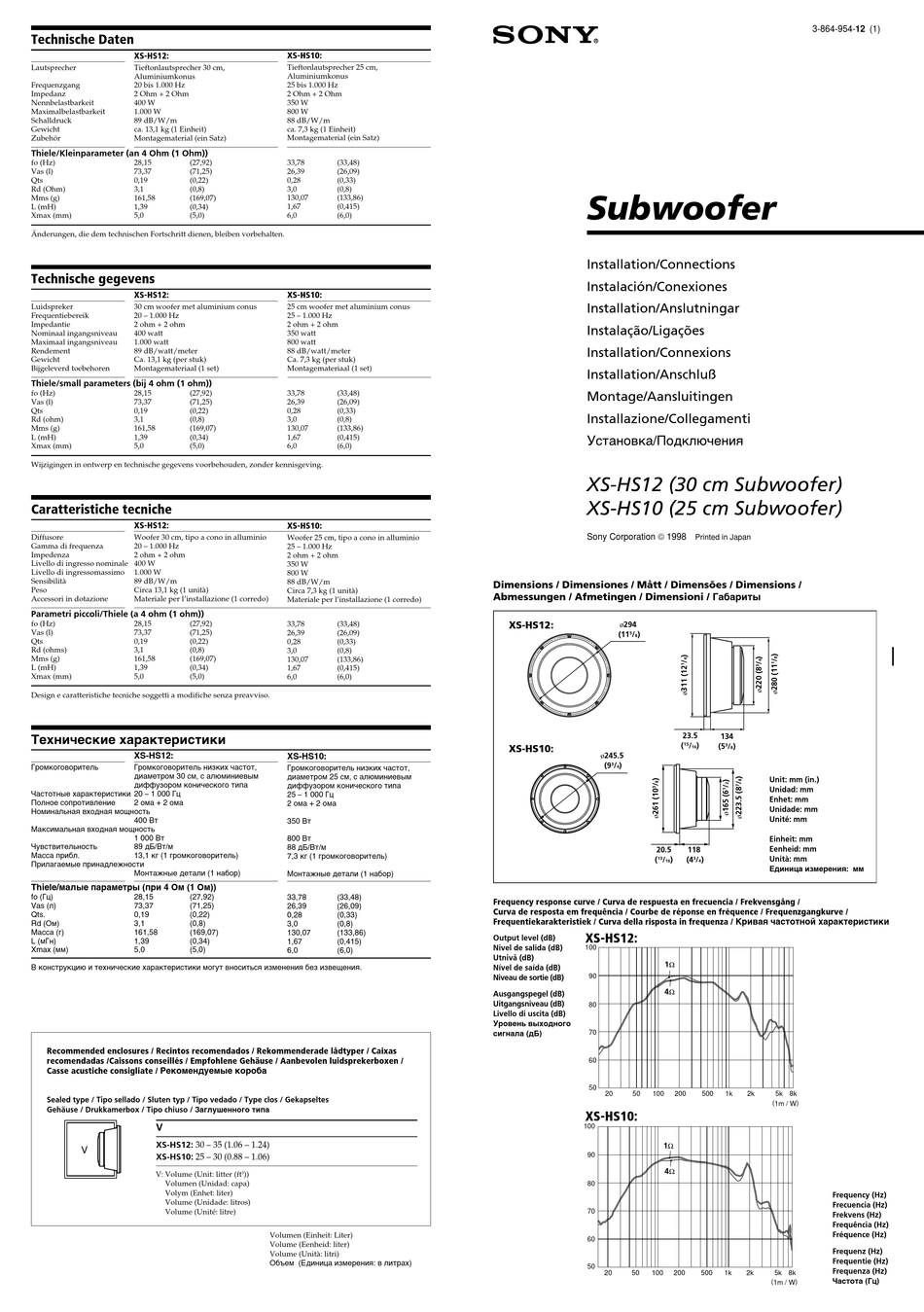

Technische Daten
XS-HS12:
Lautsprecher Tieftonlautsprecher 30 cm,
Aluminiumkonus
Frequenzgang 20 bis 1.000 Hz
Impedanz 2 Ohm + 2 Ohm
Nennbelastbarkeit 400 W
Maximalbelastbarkeit 1.000 W
Schalldruck 89 dB/W/m
Gewicht ca. 13,1 kg (1 Einheit)
Zubehör Montagematerial (ein Satz)
Thiele/Kleinparameter (an 4 Ohm (1 Ohm))
fo (Hz) 28,15 (27,92)
Vas (l) 73,37 (71,25)
Qts 0,19 (0,22)
Rd (Ohm) 3,1 (0,8)
Mms (g) 161,58 (169,07)
L (mH) 1,39 (0,34)
Xmax (mm) 5,0 (5,0)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Technische gegevens
XS-HS12:
Luidspreker 30 cm woofer met aluminium conus
Frequentiebereik 20 – 1.000 Hz
Impedantie 2 ohm + 2 ohm
Nominaal ingangsniveau 400 watt
Maximaal ingangsniveau 1.000 watt
Rendement 89 dB/watt/meter
Gewicht Ca. 13,1 kg (per stuk)
Bijgeleverd toebehoren Montagemateriaal (1 set)
Thiele/small parameters (bij 4 ohm (1 ohm))
fo (Hz) 28,15 (27,92)
Vas (l) 73,37 (71,25)
Qts 0,19 (0,22)
Rd (ohm) 3,1 (0,8)
Mms (g) 161,58 (169,07)
L (mH) 1,39 (0,34)
Xmax (mm) 5,0 (5,0)
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

Caratteristiche tecniche

XS-HS12:
Diffusore Woofer 30 cm, tipo a cono in alluminio
Gamma di frequenza 20 – 1.000 Hz
Impedenza 2 ohm + 2 ohm
Livello di ingresso nominale 400 W
Livello di ingressomassimo 1.000 W
Sensibilità 89 dB/W/m
Peso Circa 13,1 kg (1 unità)
Accessori in dotazione Materiale per l'installazione (1 corredo)
Parametri piccoli/Thiele (a 4 ohm (1 ohm))
fo (Hz) 28,15 (27,92)
Vas (l) 73,37 (71,25)
Qts 0,19 (0,22)
Rd (ohms) 3,1 (0,8)
Mms (g) 161,58 (169,07)
L (mH) 1,39 (0,34)
Xmax (mm) 5,0 (5,0)
Design e caratteristiche tecniche soggetti a modifiche senza preavviso.
Технические характеристики
XS-HS12:
Громкоговоритель Громкоговоритель низких частот,
диаметром 30 см, с алюминиевым
диффузором конического типа
Частотные характеристики 20 – 1 000 Гц
Полное сопротивление 2 ома + 2 ома
Номинальная входная мощность
400 Вт
Максимальная входная мощность
1 000 Вт
Чувствительность 89 дБ/Вт/м
Масса прибл. 13,1 кг (1 громкоговоритель)
Прилагаемые принадлежности
Монтажные детали (1 набор)
Thiele/малые параметры (при 4 Ом (1 Ом))
fo (Гц) 28,15 (27,92)
Vas (л) 73,37 (71,25)
Qts. 0,19 (0,22)
Rd (Ом) 3,1 (0,8)
Масса (г) 161,58 (169,07)
L (мГн) 1,39 (0,34)
Xmax (мм) 5,0 (5,0)
В конструкцию и технические характеристики могут вноситься изменения без извещения.
Recommended enclosures / Recintos recomendados / Rekommenderade lådtyper / Caixas
recomendadas /Caissons conseillés / Empfohlene Gehäuse / Aanbevolen luidsprekerboxen /
Casse acustiche consigliate / Рекомендуемые короба
Sealed type / Tipo sellado / Sluten typ / Tipo vedado / Type clos / Gekapseltes
Gehäuse / Drukkamerbox / Tipo chiuso / Заглушенного типа
V
XS-HS12: 30 – 35 (1.06 – 1.24)
V
XS-HS10: 25 – 30 (0.88 – 1.06)
V: Volume (Unit: litter (ft
Volumen (Unidad: capa)
Volym (Enhet: liter)
Volume (Unidade: litros)
Volume (Unité: litre)
XS-HS10:
Tieftonlautsprecher 25 cm,
Aluminiumkonus
25 bis 1.000 Hz
2 Ohm + 2 Ohm
350 W
800 W
88 dB/W/m
ca. 7,3 kg (1 Einheit)
Montagematerial (ein Satz)
33,78 (33,48)
26,39 (26,09)
0,28 (0,33)
3,0 (0,8)
130,07 (133,86)
1,67 (0,415)
6,0 (6,0)
XS-HS10:
25 cm woofer met aluminium conus
25 – 1.000 Hz
2 ohm + 2 ohm
350 watt
800 watt
88 dB/watt/meter
Ca. 7,3 kg (per stuk)
Montagemateriaal (1 set)
33,78 (33,48)
26,39 (26,09)
0,28 (0,33)
3,0 (0,8)
130,07 (133,86)
1,67 (0,415)
6,0 (6,0)
XS-HS10:
Woofer 25 cm, tipo a cono in alluminio
25 – 1.000 Hz
2 ohm + 2 ohm
350 W
800 W
88 dB/W/m
Circa 7,3 kg (1 unità)
Materiale per l'installazione (1 corredo)
33,78 (33,48)
26,39 (26,09)
0,28 (0,33)
3,0 (0,8)
130,07 (133,86)
1,67 (0,415)
6,0 (6,0)
XS-HS10:
Громкоговоритель низких частот,
диаметром 25 см, с алюминиевым
диффузором конического типа
25 – 1 000 Гц
2 ома + 2 ома
350 Вт
800 Вт
88 дБ/Вт/м
7,3 кг (1 громкоговоритель)
Монтажные детали (1 набор)
33,78 (33,48)
26,39 (26,09)
0,28 (0,33)
3,0 (0,8)
130,07 (133,86)
1,67 (0,415)
6,0 (6,0)
3 ))
Volumen (Einheit: Liter)
Volume (Eenheid: liter)
Volume (Unità: litri)
Объем (Единица измерения: в литрах)
Subwoofer
Installation/Connections
Instalación/Conexiones
Installation/Anslutningar
Instalação/Ligações
Installation/Connexions
Installation/Anschluß
Montage/Aansluitingen
Installazione/Collegamenti
Установка/Подключения
XS-HS12 (30 cm Subwoofer)
XS-HS10 (25 cm Subwoofer)
Sony Corporation 1998
Dimensions / Dimensiones / Mått / Dimensões / Dimensions /
Abmessungen / Afmetingen / Dimensioni / Габариты
XS-HS12:
ø294
(11 5 / )
8
XS-HS10:
ø245.5
(9 3 / )
4
20.5
( 13 /
16
Frequency response curve / Curva de respuesta en frecuencia / Frekvensgång /
Curva de resposta em frequência / Courbe de réponse en fréquence / Frequenzgangkurve /
Frequentiekarakteristiek / Curva della risposta in frequenza / Кривая частотной характеристики
XS-HS12:
Output level (dB)
Nivel de salida (dB)
100
Utnivå (dB)
1
Nível de saída (dB)
90
Niveau de sortie (dB)
4
Ausgangspegel (dB)
Uitgangsniveau (dB)
80
Livello di uscita (dB)
Уровень выходного
70
сигнала (дБ)
60
50
20 50 100
XS-HS10:
100
1
90
4
80
70
60
50
20 50 100
3-864-954-12 (1)
Printed in Japan
23.5 134
( 15 / ) (5 3 / )
16
8
Unit: mm (in.)
Unidad: mm
Enhet: mm
Unidade: mm
Unité: mm
Einheit: mm
Eenheid: mm
118
Unità: mm
) (4 3 / )
4
Единица измерения: мм
200 500 1k 2k 5k 8k
( 1m / W )
Frequency (Hz)
Frecuencia (Hz)
Frekvens (Hz)
Frequência (Hz)
Fréquence (Hz)
Frequenz (Hz)
Frequentie (Hz)
Frequenza (Hz)
200 500 1k 2k 5k 8k
Частота (Гц)
( 1m / W )
