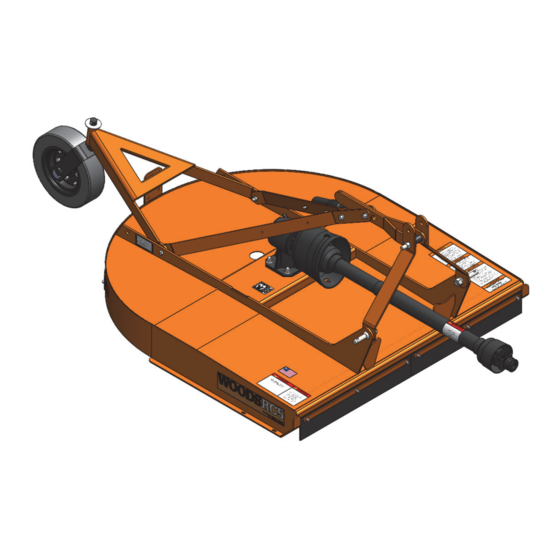

Summary of Contents for Woods RC3.5E

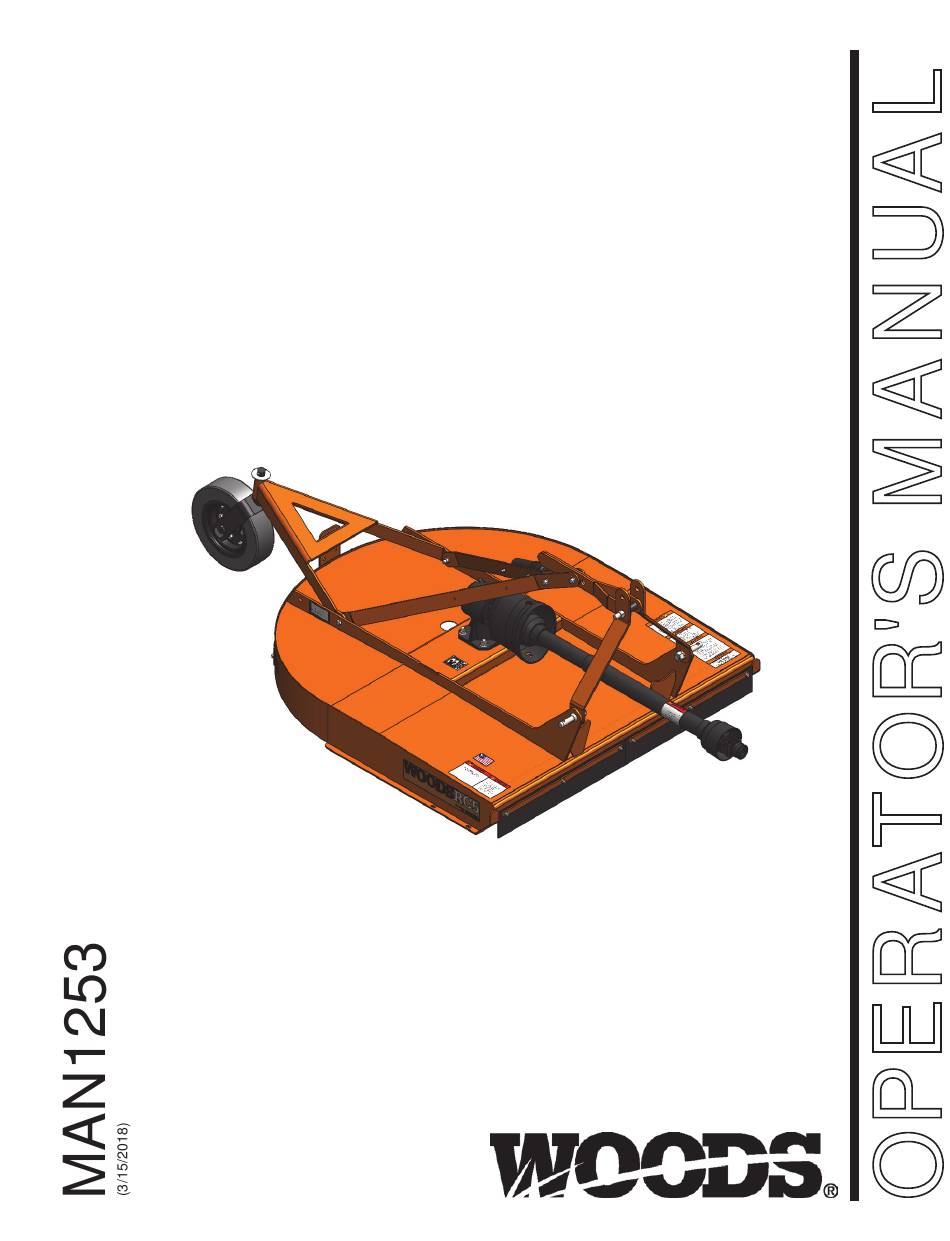

  • Page 1 ROTARY CUTTER RC3.5E RC4E RC5E RC6E...

  • Page 2: Introduction

    TO THE OWNER: Read this manual before operating your Woods equipment. The information presented will prepare you to do a better and safer job. Keep this manual handy for ready reference. Require all operators to read this manual carefully and become acquainted with all the adjustment and operating procedures before attempting to operate.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS INTRODUCTION............... . . 2 SPECIFICATIONS .

  • Page 4: Safety Rules

    SAFETY RULES ATTENTION! BECOME ALERT! YOUR SAFETY IS INVOLVED! • This shielding is designed to reduce the risk of thrown objects. The Safety is a primary concern in the design and manufacture of our products. mower deck and protective devices cannot prevent all objects from escap- Unfortunately, our efforts to provide safe equipment can be wiped out by an ing the blade enclosure in every mowing condition.

  • Page 5: Safety Decals

    SAFETY & INSTRUCTIONAL DECALS ATTENTION! BECOME ALERT! YOUR SAFETY IS INVOLVED! Replace Immediately If Damaged! SERIAL NUMBER PLATE PN 20106 RED REAR REFLECTOR 114.3 mm (4.5") PN 1006682 Safety 5 MAN1253 (3/15/2018)
  • Page 6 Replacement safety decals can be ordered free from your Woods dealer. To locate your nearest dealer, check the Dealer Locator at www.WoodsEquipment.eu, or in the United States and Canada call +32 10 301111.

  • Page 7: Declaration Of Conformity

    CE CERTIFICATION Declaration of Conformity7 MAN1259 (3/28/2018)

  • Page 8: Operation

    OPERATION The operator is responsible for the safe operation of the cutter. The operator for eyes, hair, hands, hearing, and head; and respirator or filter mask where must be properly trained. Operators should be familiar with the cutter, the trac- appropriate.
  • Page 9 The driveline must not bottom out when raised to the maximum height possible. If driveline is too short, please call your Woods dealer for a longer driveline. If driveline is too long, please follow the instructions for shortening the driveline.
  • Page 10 Select a cutting height; as an example, for an approximate cutting height Adjust top link to provide 30.1 mm (1.2") of clearance between break link of 76.2 mm (3"), set the side skid above the ground: and rear lift arms. See Figure 8. The clearance will allow cutter to float over uneven terrain.

  • Page 11: Owner Service 11

    OWNER SERVICE The information in this section is written for operators who possess basic Jackstands with a load rating of 454 kg (1000 lbs) or more are the only mechanical skills. If you need help, your dealer has trained service technicians approved blocking device for this cutter.
  • Page 12 BLADE SERVICING Blade Removal (Figure 10) NOTICE ■ If blade pin is seized in crossbar and extreme force will be needed to remove it, support crossbar from below to prevent gearbox damage. Figure 11 . Blade Sharpening SLIP CLUTCH ADJUSTMENT The slip clutch is designed to slip so that the gearbox and driveline are pro- tected if the cutter strikes an obstruction.

  • Page 13: Troubleshooting

    Sand down scratches and the edges of areas of missing paint and coat or damage property. with Woods spray paint of matching color (purchase from your Woods • If this machine is not equipped with full chain, rubber, or steel band dealer).

  • Page 14: Dealer Service

    DEALER SERVICE The information in this section is written for dealer service personnel. The repair described here requires special skills and tools. If your shop is not prop- erly equipped or your mechanics are not properly trained in this type of repair, you may be time and money ahead to replace complete assemblies.
  • Page 15 Housing Input cap Ball bearing Input seal Retaining ring Input seal Retaining ring Input gasket (0.30 mm) Input gasket (0.13 mm) Bearing spacer M10 Lock washer M10 x 1.5 x 25 Cap screw Output seal 1" - 14 Slotted flange nut Cotter pin Output cap Output gasket (0.30 mm)
  • Page 16 CROSSBAR REMOVAL It is necessary to gain access to bottom side of cutter for crossbar removal. See OWNER SERVICE, page 18. NOTE: You will need to use either the puller screw (Item 6, Figure 17) or a small hydraulic jack to remove the crossbar. To make crossbar removal easier, remove blades as shown in Figure 16.
  • Page 17 CROSSBAR INSTALLATION UNIVERSAL JOINT REPAIR ® Using emery cloth (220 or finer), remove surface rust, Loctite foreign material from hub, splined gearbox, vertical shaft, and crossbar 1. Yoke as shown in Figure 18. 2. Cup and bearing 3. Snap ring 4.

  • Page 18: Dealer Check Lists

    U-Joint Assembly Place seals securely on bearing cups. Insert cup into yoke from outside and press in with hand pressure as far as possible. Insert journal cross into bearing cup with grease fitting away from shaft. Be careful not to disturb needle bearings.
  • Page 19 The mower deck and protective devices cannot prevent all objects from escaping the blade enclosure in every mowing condition. It is Assembly of this cutter is the responsibility of the Woods dealer. It should be possible for objects to ricochet and escape, traveling as much as 300 delivered to the owner completely assembled, lubricated, and adjusted for nor- feet (92 m).
  • Page 20 1. A-Frame bar 2. 19.1 x 31.8 x 76.2 mm (.75" x 1.25" x 3.0 ")Sleeve 3. Break link 4. Lift arm 5. 15.9 x 25.4 x 32.0 mm (.626" x 1.00" x 1.26") Sleeve 6. .33 mm Flat washer 7.
  • Page 21 Shear Bolt Driveline INSTALL SAFETY SHIELDING Chain Shielding (Optional) NOTICE ■ A grade 2 bolt must be used for the shear bolt to provide gearbox protection. DANGER DANGER Position clutch shield (1) against gearbox. Secure using cap screw (2), lock washers (3), and flat washers (4). Torque hardware to 16 N-m (12 ...
  • Page 22 NOTES 22 Assembly MAN1253 (3/15/2018)
  • Page 23 Rotary Cutters: RC3.5E, RC4E, RC5E, RC6E MAIN ASSEMBLY ........24-25 GEARBOX/BLADE/DRIVE ASSEMBLY .
  • Page 24 MAIN ASSEMBLY 24 Parts MAN1253 (3/15/2018)
  • Page 25 Bushing, flanged 25.1 x 35.4 x 24.9 mm 1037913RP Rear band - RC6E (.990" x 1.394" x .98") 1037922RP Tailwheel bracket - RC3.5E, RC4E 14562RP * 5/16 NC X 2 HHCS GR5 1037870RP Tailwheel bracket - RC5E, RC6E 14139RP *...
  • Page 26 1037850RP Crossbar assembly - RC5E, RC6E 1018331 * 1" - 14 Slotted flange nut 1037893KT Blade, 1/2 x 3 x 14.0 CCW - RC3.5E, RC4E --------- Cotter pin 1037892KTRP Blade, 1/2 x 3 x 20.5 CCW - RC5E 6096RP *...
  • Page 27 GEARBOX ASSEMBLY PART DESCRIPTION PART DESCRIPTION 1038350 Gearbox - RC3.5E, RC4E 1018328RP Output seal 1038352 Gearbox - RC5E 1018331 1" - 14 Slotted flange nut 1038351 Gearbox - RC6E ----- Cotter pin ----- Housing 1038357 Output cap 1038356 Input cap 1018329 Output gasket (0.30mm)
  • Page 28 FRONT AND REAR CHAIN SHIELDING (OPTIONAL) PART PART PART PART DESCRIPTION RC3.5E RC4E RC5E RC6E 1037930RP 1037934RP 1037938RP 1037942RP Right front chain plate 1037931RP 1037935RP 1037939RP 1037943RP Left front chain plate 1037932RP 1037936RP 1037940RP 1037944RP Right rear chain plate 1037933RP...
  • Page 29 BOLT TORQUE CHART Always tighten hardware to these values unless a different torque value or tightening procedure is listed for a specific application. Fasteners must always be replaced with the same grade as specified in the manual parts list. Always use the proper tool for tightening hardware: SAE for SAE hardware and Metric for metric hardware. Make sure fastener threads are clean and you start thread engagement properly.
  • Page 30 BOLT SIZE CHART NOTE: Chart shows bolt thread sizes and corresponding head (wrench) sizes for standard SAE and metric bolts. SAE Bolt Thread Sizes 5/16 Metric Bolt Thread Sizes 10MM 12MM 14MM 16MM 18MM ABBREVIATIONS AG .............. Agriculture MPa ............Mega Pascal ASABE ....American Society of Agricultural &...

  • Page 31: Index To Parts Lists

    INDEX ASSEMBLY Attaching Cutter to Tractor Dealer Set-Up Instructions Attachment Quick Hitch DEALER CHECK LISTS Driveline Delivery (Dealer’s Responsibility) Attachment Pre-Delivery (Dealer’s Responsibility) Interference Check PTO Installation & Removal DEALER SERVICE Shortening Crossbar Mowing Speed Installation Operating Technique Removal Pre-Operation Check List (Owner’s Responsibility) Gearbox Maintenance Horizontal Leak Repair Storage...
  • Page 32 The limited warranty covers any defects in the material and/or workmanship. Following the proper, recommended installation by an authorized Woods Dealer and normal use of a Woods mounting and backhoe or loader, if a tractor incurs damage resulting from the attachment, Woods will cover the existing tractor warranty in the event the manufacturer voids its tractor warranty because of the attachment.
  • Page 33 Woods logo are trademarks of Woods Equipment Company. All other trademarks, trade names, or service marks not owned by Woods Equipment Company that appear in this manual are the property of their respective companies or mark holders. Specifications subject to change without notice.
  • Page 34 FAUCHEUSE ROTATIVE RC3.5E RC4E RC5E RC6E...
  • Page 35 Woods ou remplir le formulaire-réponse joint au manuel d'utilisation en anglais. Dans le cas du formulaire-réponse, le concessionnaire doit renvoyer la partie port payé à Woods, en donner un exemplaire au client et en conserver un exemplaire. Le fait de ne pas enregistrer le produit ne diminue pas les droits du client dans le cadre de la garantie.
  • Page 36 TABLE DES MATIÈRES INTRODUCTION ............... . 2 CARACTÉRISTIQUES .
  • Page 37 RÈGLES DE SÉCURITÉ ATTENTION ! FAIRE PREUVE DE VIGILANCE ! LA SÉCURITÉ EN DÉPEND ! pneus ou de masses d'alourdissement avant du tracteur. Peser le trac- La sécurité constitue un élément de première importance dans la concep- teur avec son équipement. Ne pas évaluer au jugé. tion et la fabrication de nos produits.
  • Page 38 RÈGLES DE SÉCURITÉ ATTENTION ! FAIRE PREUVE DE VIGILANCE ! LA SÉCURITÉ EN DÉPEND !  protecteur sur les yeux, les cheveux, les mains, les oreilles et la tête ; le cas Serrer tous les boulons, écrous et vis aux couples spécifiés sur le tableau.

  • Page 39: Autocollants De Sécurité

    AUTOCOLLANTS SÉCURITÉ ET INFORMATIONS ATTENTION ! FAIRE PREUVE DE VIGILANCE ! LA SÉCURITÉ EN DÉPEND ! À remplacer immédiatement si endommagé! PLAQUE SIGNALÉTIQUE Nº de référence 20106 CATADIOPTRE ARRIÈRE ROUGE 114,3 mm (4.5 in) Nº DE RÉFÉRENCE 1006682FR Sécurité 6 MAN1253 (3/15/2018)
  • Page 40 AUTOCOLLANTS SÉCURITÉ ET INFORMATIONS ATTENTION ! FAIRE PREUVE DE VIGILANCE ! LA SÉCURITÉ EN DÉPEND ! À remplacer immédiatement si endommagé! Nº DE RÉFÉRENCE 1006681FR Nº DE RÉFÉRENCE 1004114FR Nº DE RÉFÉRENCE 53347 Nº DE RÉFÉRENCE 58864 ATTENTION ! Utiliser un chiffon propre humide pour nettoyer les autocollants de sécurité.

  • Page 41: Déclaration De Conformité 8

    Declaration of Conformity Déclaration de Conformité 8 MAN1253 (3/15/2018)

  • Page 42: Utilisation

    UTILISATION La sécurité de l’utilisation de la faucheuse est la responsabilité de l’opérateur. STABILITÉ DU TRACTEUR L’opérateur doit posséder la formation nécessaire. Avant l’utilisation, les opéra- teurs doivent se familiariser avec la faucheuse, le tracteur et les méthodes de sécurité. Lire les règles et autocollants de sécurité aux page 4 à page 6. AVERTISSEMENT AVERTISSEMENT Cette faucheuse service standard est conçue pour tondre et hacher l’herbe et...
  • Page 43 à la hauteur maximum possible. Si l’arbre de transmission est trop court, prière de s’adresser au concessionnaire Woods pour un arbre plus long. Si l’arbre de transmission est trop long, prière de suivre les instructions de rac- courcissement de celui-ci.
  • Page 44 RÉGLAGE DE LA HAUTEUR DE COUPE AVERTISSEMENT AVERTISSEMENT  Ne laisser personne s'approcher de la zone de commande de l'opéra- teur durant les réglages, réparations et opérations d'entretien. ■ Éviter les hauteurs de coupe réglées trop bas. Le heurt du sol avec les lames est l’un des chocs les plus graves que peut subir une fau- cheuse.
  • Page 45 trop grand effort. Utiliser une vitesse de déplacement lente pour obtenir Liste de contrôle avant un meilleur hachage. l’utilisation La vitesse de déplacement correcte dépend du terrain ainsi que de la Responsabilité du propriétaire hauteur, du type et de la densité du matériau. Normalement, la vitesse de déplacement varie de 3,2 à...

  • Page 46: Entretien Effectué Par Le Propriétaire

    ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE Les informations données dans cette section s’adressent aux opérateurs pos- Ne pas placer les béquilles sous les roues, essieux ou supports de roue car ces composants sont susceptibles de pivoter et de provoquer la sédant des connaissances mécaniques de base. Si une assistance est chute de la faucheuse.
  • Page 47 ENTRETIEN DE LAME REMARQUE : La lame doit être bien ajustée mais doit pouvoir pivoter sur la broche sans nécessiter trop d’effort. (Figure 10) Dépose de la lame Affûtage de lame AVIS AVIS ■ Si la broche de lame est coincée dans la traverse et qu’il faut appuyer ■...
  • Page 48 Poncer les égratignures et les bords des sections de peinture manquante 6. Arbre de transmission à boulon de cisaillement et les enduire de peinture pulvérisée Woods de la couleur correspon- 7. Boulon 1/2 NC x 3 cat. 2 dante (achetée auprès du concessionnaire Woods).

  • Page 49: Dépannage

    DÉPANNAGE CONDITIONS DE FAUCHAGE PROBLÈME CAUSE POSSIBLE SOLUTION Herbe coupée plus bas au centre de la fauchée que Faucheuse plus basse à l’arrière ou à l’avant Régler la hauteur et l’assiette de la faucheuse de sorte sur les bords qu’il n’y ait pas plus de 12,7 mm (1/2 in) entre la hauteur à l’avant et à...

  • Page 50: Listes De Contrôle Du Concessionnaire

    LISTES DE CONTRÔLE DU CONCESSIONNAIRE LISTE DE CONTRÔLE AVANT LA LIVRAISON LISTE DE CONTRÔLE À LA LIVRAISON (RESPONSABILITÉ DU CONCESSIONNAIRE) (RESPONSABILITÉ DU CONCESSIONNAIRE) ___ Démontrer au client les méthodes de réglage cor- AVIS rectes. Décrire lesRemplissage de la boîte d’engrenagesRemplissage de la boîte d’engre- ■...
  • Page 51 92 mètres L’assemblage de cette faucheuse est la responsabilité du concessionnaire (300 ft). Woods. Elle doit être remise au propriétaire complètement assemblée, lubrifiée et réglée pour des conditions normales de fauchage. La faucheuse est expédiée partiellement assemblée. L’assemblage est facilité...
  • Page 52 Figure 15 . Assemblage de la faucheuse des écrous de blocage à embase 5/8 NC (16). Voir Attelage de la Fixer le support de roue arrière (9) et les bras de relevage (4) au rail de la faucheuse au tracteur, p. 12 pour les réglages. faucheuse à...

  • Page 53: Tableau Des Couples De Serrage De Boulonnerie

    TABLEAU DES COUPLES DE SERRAGE DE BOULONNERIE Toujours serrer la boulonnerie aux couples indiqués ici à moins d'indication contraire de valeur ou de méthode pour une application particulière. Les fixations doivent toujours être remplacées par des fixations de même qualité, telle qu'indiquée dans la liste des pièces du manuel.
  • Page 54 TABLEAU DE CALIBRE DE BOULONNERIE REMARQUE : Le tableau indique les tailles de filet et les tailles de tête (clé) correspondantes pour les boulons standard SAE et métriques. Tailles de filet de boulon SAE SAE Bolt Thread Sizes 5/16 Tailles de filet de boulon métrique Metric Bolt Thread Sizes 10MM 12MM...

  • Page 55: Index

    INDEX ASSEMBLAGE Table des matières Tableau de calibre de boulonnerie Consignes de préparation à l’intention Tableau des couples de serrage de boulonnerie du concessionnaire LISTES DE CONTRÔLE DU CONCESSIONNAIRE ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE Liste de contrôle à la livraison (responsatilité du Dépannage concessionnaire) Informations sur la lubrification...
  • Page 56 La présente Garantie est nulle et non avenue si WOODS estime de bonne foi que le produit a subi un usage ou un entretien incorrect, une utilisation abusive ou un accident. Cette Garantie ne s'applique pas si le produit a subi une modification matérielle ou une réparation par un tiers autre que WOODS ou ses concessionnaires, distributeurs et centres de service après-vente agréés.
  • Page 57 V CEINTURES dont sera libre de défectuosité du matériel et défectuosité l'exécution pour une période de 12 mois. La présente Garantie est nulle et non avenue si WOODS estime de bonne foi que le produit a subi un usage ou un entretien incorrect, une utilisation abusive ou un accident.
