Sección 2 - INSTRUCCIONES DE MANEJO
2.4 PARADA - MOTOR, IMPULSOR DE LAS RUEDAS,
CUCHILLA
2.4.4.

FRENO DE MANO

1. Aplicar el freno de mano pisando A FONDO el pedal del
embrague/freno y moviendo el seguro del freno de mano a la
posición ENGRANADO. Con el seguro del freno de mano
ENGRANADO, soltar el pedal del embrague/freno para aplicar
el freno de mano. Ver la figura 2.16.
ADVERTENCIA
NO estacionar la máquina en las pendientes.

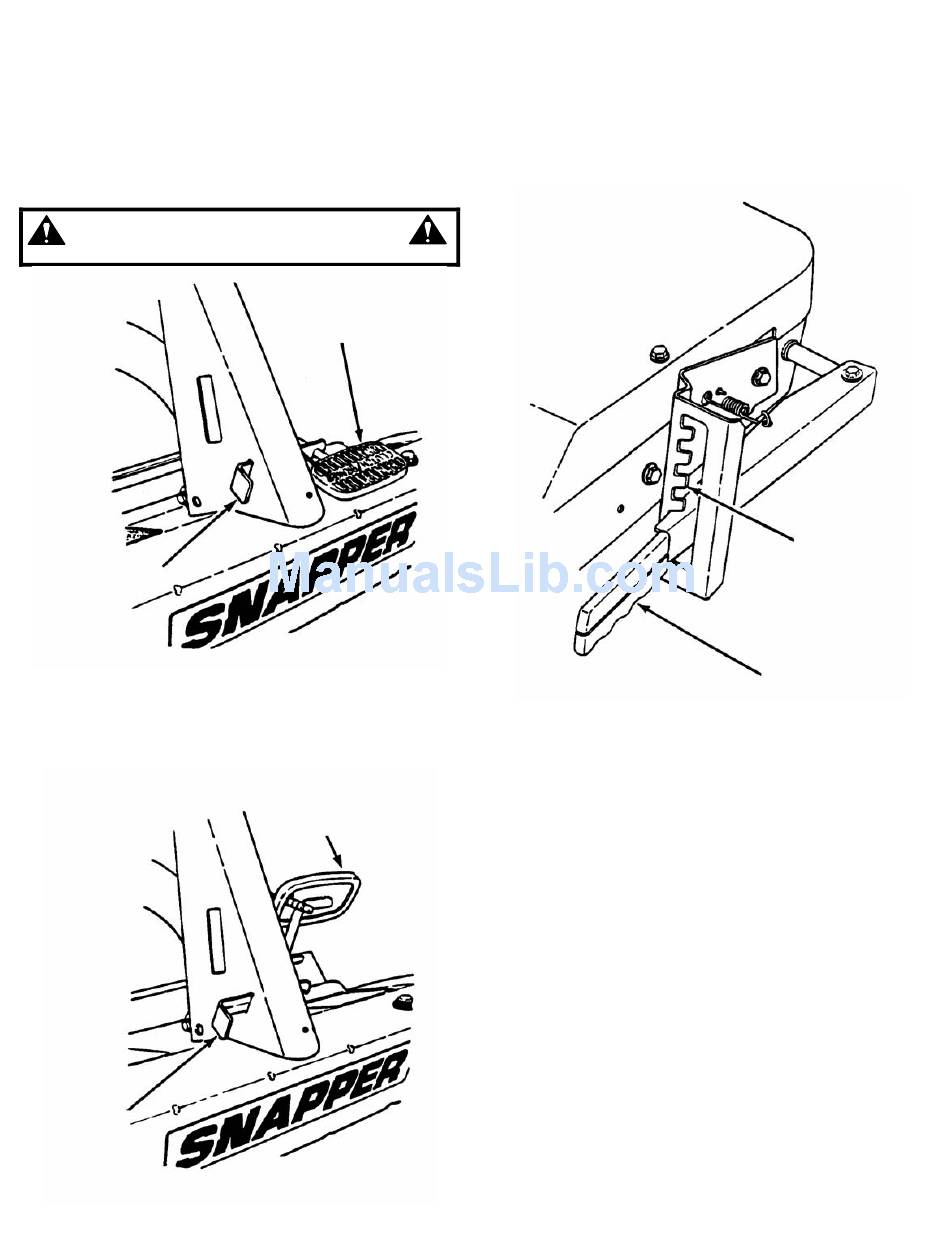

SE MUESTRA EL
SEGURO DEL FRENO
DE MANO ENGRANADO
FIGURA 2.16
2. Soltar el freno de mano pisando a fondo el pedal del
embrague/freno, el seguro del freno de mano se moverá a la
posición DESENGRANADO
figura 2.17.
SE MUESTRA EL
SEGURO DEL FRENO
DE MANO
DESENGRANADO
FIGURA 2.17
PEDAL DEL
EMBRAGUE/FRENO
automáticamente. Vea la
SE MUESTRA EL PEDAL
DEL EMBRAGUE/FRENO
DESENGRANADO

2.5. AJUSTE DE LA ALTURA DE CORTE

1. Ajustar la altura de corte según se desea usando la
palanca de elevación de la plataforma para engancharla en
una de cualquiera de cinco posiciones. Mueva la palanca
hacia arriba o hacia abajo a la altura de corte deseada y
luego moverla para fijarla en las muesca de altura de corte.
Vea la figura 2.18.
14
MUESCAS DE
ALTURA DE
CORTE
PALANCA DE
ELEVACIÓN DE LA
PLATAFORMA
FIGURA 2.18
