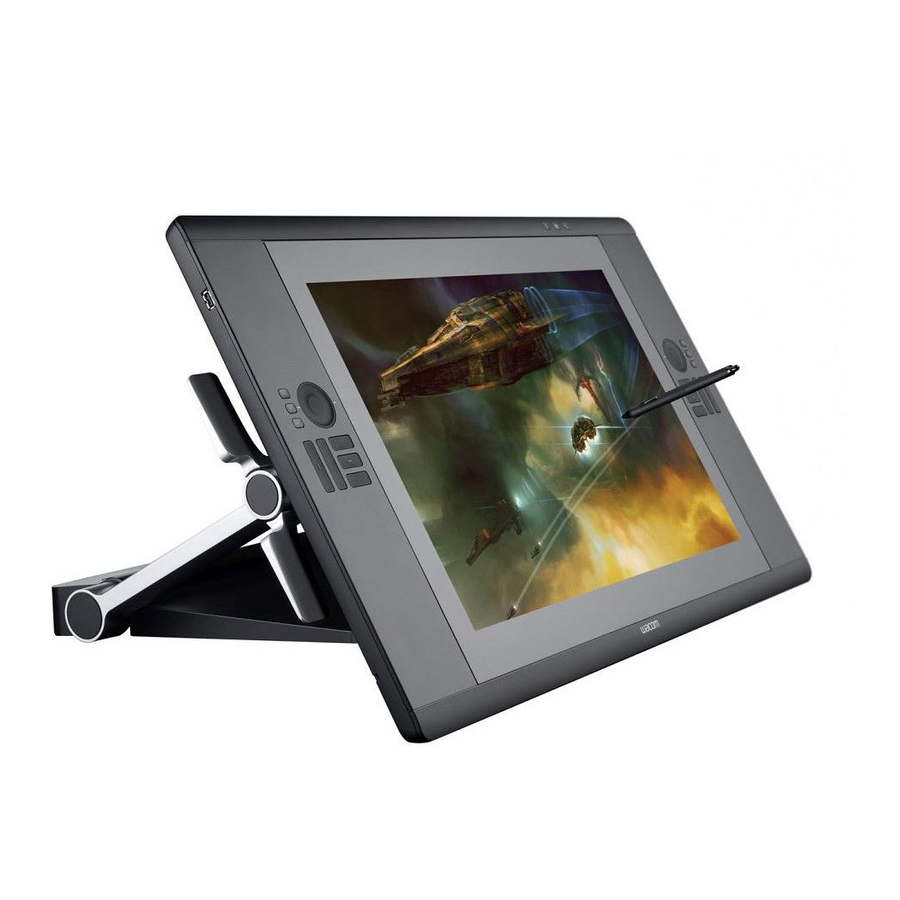

- Page 1 DTH-2400 Installation Guide & Hardware Manual 설치 가이드 및 하드웨어 설명서 安裝指南及硬體手冊 安装指南与硬件手册 DTH-2400.indd 2011/03/25 13:27:18...
- Page 2 Quick Start Guide Printed The Quick Start Guide provides a general overview of this product, including information such (This document) document as how to use the product, and how to connect it to a PC. DTH-2400.indd 2011/03/25 13:27:18...
-
Page 3: Welcome Message
There are many other enhancements and improvements in this latest product. We encourage you to read this Quick Start Guide and at least scan the manual which will help you get the most out of your purchase. We wish you the best of success in your creative endeavors. Sincerely This product Development Team DTH-2400.indd 2011/03/25 13:27:18... -
Page 4: Supplied Accessories
Accessories not supplied with all models. Check the contents listed on the product packaging. See the User's Manual to replace pen nib and personalize your pen. See the User's Manual for information on attaching the VESA Mount. DTH-2400.indd 2011/03/25 13:27:19... - Page 5 Connect the DVI-D cable or DisplayPort cable to the corresponding connector on your computer. Note that the DisplayPort cable is shipped inside the stand. See the following page for instructions. Connections can also be made with the included DVI-I to VGA cable. See the User's Manual for more information. DTH-2400.indd 2011/03/25 13:27:19...
- Page 6 When using the DisplayPort cable, remove from the stand as shown. Plug the USB connector into an available USB port on your computer or a USB hub attached to your computer. DTH-2400.indd 2011/03/25 13:27:19...
- Page 7 Plug the power cable into the power adapter and then into an AC outlet. DTH-2400.indd 2011/03/25 13:27:20...
- Page 8 If a DVI-I to VGA cable is connected, configure the color resolution and size settings while looking at the display. Then, open the menu screen, and select [Screen Setting] > [Auto Adjust]. For information on how to open the menu screen, see the User's Manual. DTH-2400.indd 2011/03/25 13:27:20...
-
Page 9: Installing The Tablet Driver
The User's Manual is downloaded to your computer when the driver software is installed. Click the Important Product Information menu in the dialog to view the Important Product Information guide for this product. It includes product safety precautions, specifications, and other important information. DTH-2400.indd 2011/03/25 13:27:20... - Page 10 Set this product in its working position, then follow the procedure below. Open the pen tablet's control panel. See page 8. Click the [Position Adjustment] tab. Click [Calibrate...]. DTH-2400.indd 2011/03/25 13:27:20...
- Page 11 In the order of () > (2) > () > (4) from the top-left, click the center of the cross marks on the screen with the pen. • The position adjustment is completed when the cross marks disappear. • When using Windows, click [OK] (or [Save]) and close the control panel after saving the adjustment contents. DTH-2400.indd 2011/03/25 13:27:21...
- Page 12 Changing the angle of this product Use the lever to tilt the display forward. Use the lever to tilt the display backwards. The angle of the display can be changed with either the upper or lower lever. DTH-2400.indd 2011/03/25 13:27:21...
- Page 13 This product can be used nearly flat on your work surface. This product can be lowered off the edge of a desk or table and used above your lap for intensive creative work. See page 4 for details. DTH-2400.indd 2011/03/25 13:27:21...
- Page 14 Flip down feet on bottom edge to allow keyboard placement beneath. This product can be used vertically upright as a display. DTH-2400.indd 2011/03/25 13:27:21...
- Page 15 Setting up this product to be positioned above your lap Put the display into a flat position. DTH-2400.indd 2011/03/25 13:27:22...
- Page 16 Pull the display toward you until it just clears the desktop or until you feel it lock into place. (There are rubber pads on the base that grip the surface of the desk and prevent the display from moving beyond a safe position.) Use the incline levers to adjust the angle as required. DTH-2400.indd 2011/03/25 13:27:22...
- Page 17 Press the mode button 6. Status LED to switch between three customizable states. . ExpressKeys See the User's Manual for details on these and other features. These keys simulate modifier keys, keystrokes, and other frequently used functions. DTH-2400.indd 2011/03/25 13:27:22...
- Page 18 . Support legs . DVI cable 8. Power switch 2. USB cable . VESA mount hole . Stand lock release lever 0. Power cable DTH-2400.indd 2011/03/25 13:27:22...
-
Page 19: Using An Alternate Mount Or Stand
USING AN ALTERNATE MOUNT OR STAND If you will be using the interactive pen display in an installation that requires the use of an alternate mounting platform, you can remove the adjustable stand from the unit and mount the pen display onto any mount arm or stand conforming to the VESA standard. -
Page 20: Product Specifications
Product Specifications GENERAL SPECIFICATIONS Model/Brand DTH-2400 (Code Name: Osprey) Pen&Touch model Dimensions (W x H x D) 6. x 46.4 x 64 mm (excluding the Stand) Weight Main Body: 0.0 kg, Tablet Stand: 4.0 kg (TBC) Operating temperature & humidity... - Page 21 DDC 2B, DDC/CI Each LCD panel is produced under very stringent quality standards. Production techniques cannot guar- antee an absolutely perfect TFT display. Wacom does not allow any pixel to be always white or always LCD quality black. A small number of pixels are allowed to show a wrong color for some parts of the color spectrum.
- Page 22 Grip Pen KP-0E-0 Pen tip travel Max .0 mm Pressure levels 2048 levels Eraser tip travel Max 2.0 mm Physical size(L x D) 6. x 4. mm (6. x 0. in) Weight g (0.6 oz), approximately DTH-2400.indd 2011/03/25 13:27:22...
-
Page 23: Support Options
Check the Technical Notes or the Troubleshooting section in the User's Manual. Visit our web site at www.wacom.com/product support Call the Wacom Customer Care Center. Available in English from :0 am to :00 pm Monday - Thursday, and 8:0 am to :00 pm Friday (Pacific Time) at 60-86-8. - Page 24 PDF 문서 중요 제품 정보 포함합니다 . 빠른 시작 가이드에서는 제품 사용 방법 , PC 에 연결하는 방법 등의 정보를 포함하여 본 제품 빠른 시작 가이드 인쇄된 문서 ( 본 문서 ) 에 대한 일반 개요를 제공합니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 25 본 최신 제품에서는 다른 많은 기능도 개선 및 향상되었습니다 . 이 빠른 시작 가이드를 읽고 설명서를 검색하면 구입하신 제품을 최대한도로 활용 할 수 있을 것입니다 . 창의적인 노력으로 최고의 성공을 거두시기 바랍니다 . 감사합니다 . 제품 개발팀 DTH-2400.indd 2011/03/25 13:27:23...
- Page 26 부속품 일부 모델에서만 제공되는 부속품입니다 . 제품 포장에 나열된 내용물을 확인하십시오 . 펜 니브를 교체하고 펜을 개인 설정하려면 사용설명서를 참조하십시오 . VESA 마운트 부착에 대한 자세한 내용은 사용설명서를 참조하십시오 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 27 DVI-D 케이블이나 DisplayPort 케이블을 컴퓨터의 해당 커넥터에 연결합니다 . DisplayPort 케이블은 스탠드 내에 들어 있는 상태로 제공 됩니다 . 지침은 다음 페이지를 참조하십시오 . 기본 제공된 DVI-I 대 VGA 케이블로 연결할 수도 있습니다 . 자세한 내용은 사용설명서를 참조하십시오 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 28 DisplayPort 케이블을 사용하는 경우 그림과 같이 스탠드에서 분리합니다 . USB 커넥터를 컴퓨터의 사용 가능한 USB 포트에 꽂거나 컴퓨터에 부착된 USB 허브에 꽂습니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 29 전원 케이블을 전원 어댑터와 AC 콘센트에 차례로 꽂습니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 30 DVI-I 대 VGA 케이블을 연결한 경우 디스플레이를 보면서 색 해상도와 크기 설정을 구성합니다 . 그런 다음 메뉴 화면을 열고 [Screen Setting( 화면 설정 )] > [Auto Adjust( 자동 조정 )] 를 선택합니다 . 메뉴 화면을 여는 방법은 사용설명서를 참조하십시오 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 31 사용설명서는 드라이버 소프트웨어를 설치할 때 컴퓨터에 다운로드됩니다 . 대화 상자에서 Important Product Information( 중요 제품 정보 ) 메뉴를 클릭하여 본 제품에 대한 중요 제품 정보 가이드를 봅니다 . 이 가이드는 제품 안전 주의 사항 , 사양 및 기타 중요 정보를 포함합니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 32 최적의 성능을 위해서는 본 제품을 보정하여 화면 커서를 디스플레이 화면의 펜 위치에 맞추어야 합니다 . 이 작업은 보기 각도를 보정하고 시차를 조 정하는 데 필요합니다 . 본 제품을 작업 위치에 놓고 아래의 절차를 따르십시오 . 펜 타블렛의 제어판을 엽니다 . 8 페이지를 참조하십시오 . [Position Adjustment( 위치 조정 )] 탭을 클릭합니다 . [Calibrate...( 보정 ...)] 를 클릭합니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 33 왼쪽 상단부터 () > (2) > () > (4) 의 순서에 따라 화면의 십자 표시 중앙부를 펜으로 클릭합니다 . • 십자 표시가 사라지면 위치 조정이 완료된 것입니다 . • Windows 를 사용하는 경우 조정 내용을 저장한 후 [ 확인 ]( 또는 [ 저장 ]) 을 클릭하고 제어판을 닫습니다 . DTH-2400.indd 2011/03/25 13:27:23...
- Page 34 본 제품의 각도 변경하기 레버를 사용하여 디스플레이를 앞쪽으로 기울입니다 . 레버를 사용하여 디스플레이를 뒤쪽으로 기울입니다 . 상단 또는 하단 레버로 디스플레이 각도를 변경할 수 있습니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 35 본 제품을 편안한 위치로 조정하기 본 제품을 작업면에 거의 평평하게 눕혀 사용할 수 있습니다 . 본 제품을 책상이나 테이블 모서리 아래로 내린 다음 무릎 위에 올려 놓고 높은 창의성이 요구되는 작업을 수행할 수 있습니다 . 자세한 내용은 4 페이지를 참조하십시오 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 36 하단 모서리의 다리를 접으면 키보드 위치를 낮출 수 있습니다 . 본 제품을 수직으로 세워 디스플레이로 사용할 수 있습니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 37 본 제품을 무릎 위에 올려놓기 디스플레이를 평평한 위치에 놓습니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 38 책상을 벗어나거나 잠겼다고 느낄 때까지 디스플레이를 앞쪽으로 잡아당깁니다 . ( 책상 표면과 마찰되어 디스플레이가 안전한 위치를 벗어나지 않도록 방지하는 고무 패드가 밑부분에 달려 있습니다 .) 기울기 조정 레버를 사용하여 필요에 따라 각도를 조정합니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 39 사용자가 정의할 수 있는 세 가지 상태 간에 전환됩니다 . 6. 상태 LED . 익스프레스 키 이러한 기능과 다른 기능에 대한 자세한 내용은 사용설명서를 참 이러한 키는 수정자 키 , 키 입력 및 기타 자주 사용하는 기능을 시뮬레 조하십시오 . 이션합니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 40 . 받침 다리 . DVI 케이블 8. 전원 스위치 2. USB 케이블 . VESA 마운트 구멍 . 스탠드 잠금 해제 레버 0. 전원 케이블 DTH-2400.indd 2011/03/25 13:27:24...
- Page 41 눀체용 장착눀 또는 스탠드 사용 방법 인터액티브 펜 디스플레이를 눀체용 장착눀를 사용해 설치해야 하는 경우에는 기기에서 조정용 스탠드를 분 리해 펜 디스플레이를 VESA 규격에 부합하는 임의의 장착눀나 스탠드에 장착할 수 너비 4 mm, 피치 0.7 mm (M4 규격 ), 나사 체결 길이가 17 mm 의 장착용 나사가 필요합니다 . 나사 체결 길이...
- Page 42 제품 사양 일반 사양 모델 / 브랜드 DTH-2400 ( 코드명 : Osprey) 펜 및 터치 모델 크기 ( 너비 x 높이 x 깊이 ) 6. x 46.4 x 64 mm ( 스탠드 제외 ) 본체 : 0.0 kg, 타블렛 스탠드 : 4.0 kg (TBC) 중량...
- Page 43 각 LCD 판넬은 매우 엄격한 품질 기준에 따라 생산됩니다 . 그러나 현재의 생산 기술로는 완전 무결점의 TFT 디스플레이를 보장할 수는 없습니다 . 와콤은 화소가 항상 흰색이거나 항상 검정색으로 유지되게 하지 않습 LCD 품질 니다 . 컬러 스펙트럼의 일부분에 극소수의 화소가 잘못된 색상으로 표시될 수 있습니다 . 이것은 디스플레이 의 결함은 아닙니다 . DTH-2400.indd 2011/03/25 13:27:24...
- Page 44 24 VDC, .0 A ( 최대 ) 출력 전압 그립 펜 KP-0E-0 최대 .0 mm 펜촉 거리 2048 레벨 압력 레벨 최대 2.0 mm 지우개촉 거리 크기 ( 길이 x 깊이 ) 6. x 4. mm 약 g 중량 DTH-2400.indd 2011/03/25 13:27:24...
- Page 45 사용설명서의 기술 노트 또는 문제 해결 부분을 확인하십시오 . 자사 웹 사이트 (www.wacom.com/product support) 를 방문하십시오 . 와콤 고객 지원 센터로 문의하십시오 . 월요일 - 목요일의 경우 오전 :0 부터 오후 :00 까지 , 금요일의 경우 오전 8:0 부터 오...
- Page 46 關於本產品的注意事項 • 使用正常的數位筆和本產品之前，先安裝驅動程式軟體。 • 下列說明與支援資訊提供關於本產品的資訊。 說明與支援資訊 說明 安裝了驅動程式軟體後，使用手冊會下載到電腦。 PDF 文件 使用手冊 請參閱使用手冊來瞭解更換纜線、使用 VESA 安裝座、故障排除等實用資訊。 PDF 文件 安裝 CD 內含重要產品資訊。其中包括注意事項、產品規格及其他重要資訊。 重要產品資訊 快速入門指南 快速入門指南提供本產品的一般概述，包括如何使用產品、如何連接至 PC 的資訊。 列印文件 （本文件） DTH-2400.indd 2011/03/25 13:27:24...
- Page 47 歡迎訊息 親愛的客戶， 感謝您購買本產品。 許多客戶認為本產品對提高工作效率及獲取更多創意至關重要。 因此已成為其工作流程中不可或缺的一部分。 非常感謝您對我們的信任，我們將 竭盡全力為您提供最佳創意工具。 本產品入市之前，我們曾與多位客戶面談，並將其建議納入新版產品中， 包括比舊款產品更大的尺寸、解析度及色域。 我們也注意到許多使用者長時間使用本產品，以應對各個專案的限期， 因此飽受肩酸背痛之苦。 本產品採用人體工學設計，能以各種不同的角度 和位置擺放在桌面上。 如何使產品用起來更舒適、更輕松，也是我們研發新產品的主要目標之一。 本款新產品另有多項增強和改良功能。 開始使用之前，請閱讀快速入門指南，充分瞭解本產品的功能。 我們至誠敬祝您的業務成功順利。 謝謝 液晶數位板開發小組 DTH-2400.indd 2011/03/25 13:27:24...
