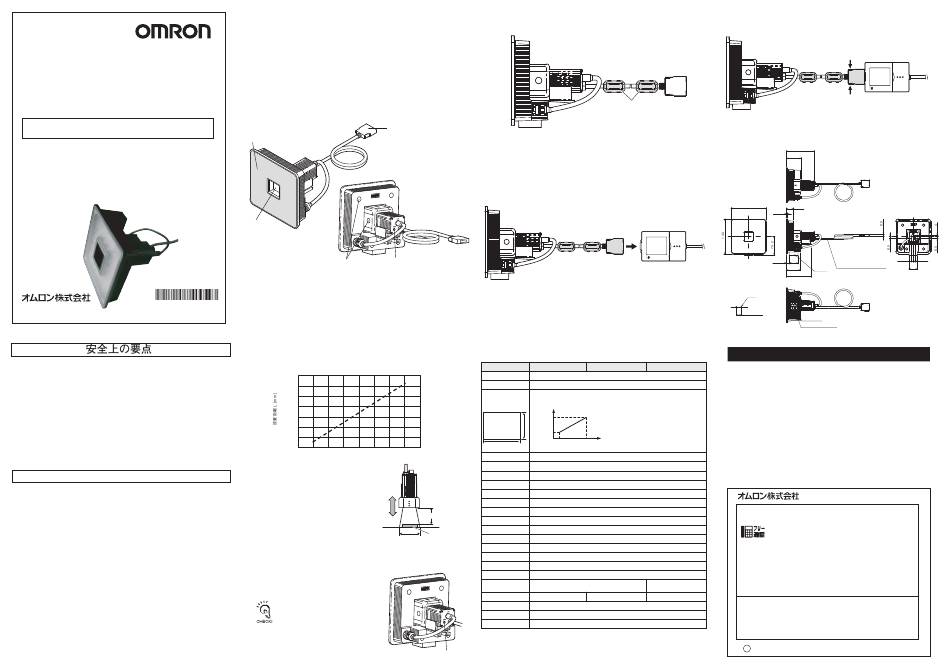

Omron ZFV-SC150 Series Instruction Sheet

ZFV-SC150□
形
スマー トセンサ
形 ZFV-CA□□用
センサヘッ ド
取扱説明書
このたびは、本製品をお買い上げいただきま して、まこ とにありがと う
ございます。ご使用に際しては、次の内容をお守り く ださい。
・電気の知識を有する専門家が扱ってく ださい。
・この取扱説明書をよく お読みになり、十分にご理解のう え、正し く
ご使用く ださい。
・この取扱説明書はいつでも参照でき るよ う に大切に保管く ださい。
* 7 9 7 1 0 7 2 - 0 F *
© OMRON Corporation 2006-2015 All Rights Reserved.
以下に示すよ う な項目は安全を確保する上で必要な こ とですので必ず守って く だ さ い。
1. 設置環境について
・引火性、 爆発性ガスの環境では使用 しないで く だ さ い。
・操作や保守の安全を確保するため、高電圧機器や動力機器から離して設置して く だ さ
い。
・取付けにおいて、 ね じの締め付けは確実に行って く だ さ い。
2. 電源および配線について
・高圧線、 動力線と当製品の配線は別配線と して く だ さ い。 同一配線あ るいは同一ダク ト にす
る と誘導を受け、 誤動作あ るいは破損の原因になる こ とがあ り ます。
3. その他
・本製品を分解した り、 修理、 改造した り しないで く だ さ い。
・廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影響を防ぐため、
以下のこ と を守って く だ さ い。
1.設置場所について
次のよ う な場所には設置しないで く だ さ い。
・周囲温度が定格の範囲を越え る場所
・温度変化が急激な場所 （結露する場所）
・相対湿度が 35 ∼ 85%RH の範囲を超え る場所
・腐食性ガス、 可燃性ガスがあ る場所塵埃、 塩分、 鉄粉があ る場所
・振動や衝撃が直接加わる場所
・強い外乱光 （レ ーザ光、 アー ク溶接光、 紫外光など） があたる場所
・直射日光があたる場所や暖房器具のそば
・水・油・化学薬品の飛沫があ る場所
・強磁界、 強電界があ る場所
2.電源および接続、 配線について
・セ ンサヘ ッ ドの着脱は、 必ず電源を切った状態で行って く だ さ い。 電源 ON のま ま行う
と故障の原因にな り ます。
・セ ンサヘ ッ ド と ア ンプユニ ッ ト は、 取扱説明書で指定した組合せで使用して く だ さ い。
3.光軸、 検出範囲について
光軸中心はセ ンサヘ ッ ド ごとにばらつく こ とがあ り ますので、 取付ける と きは必ずア ンプ
ユニ ッ ト の液晶モニタで画像の中心と検出範囲を確認して く だ さ い。
4.通気膜について
・通気膜をはが した り、 先の尖った ものでつついた り しないで く だ さ い。
保護構造を満足で き な く なるおそれがあ り ます。
・通気膜はふさ がないで く だ さ い。 セ ンサヘ ッ ド前面のパネルが曇るおそれがあ り ます。
5.保守点検について
・セ ンサヘ ッ ドやア ンプユニ ッ ト の清掃には、 シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、 灯油
類は使用しないで く だ さ い。
・セ ンサヘ ッ ド前面のパネルに、 大き なゴ ミ やホコ リ が付いた場合は、 ブロアブラ シ ( カ メ ラ レ
ンズ用 ) で吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・小さ なゴ ミ やほこ り は、 柔らかい布で丁寧にふき と って く だ さ い。 強く ふく こ とは避けて く だ
さ い。 キズがつく と、 誤検出の原因にな り ます。
■各部の名称と機能
(3)コネ クタ
(1)照明部
(2)受光部
(4)ピン ト調整
(5)通気膜
ボ リ ューム
（1） 照明部 （4） ピ ン ト 調整ボ リ ュ ーム
LED照明部です。 画像のピ ン ト を調整をする と き に使用し ます。
（2） 受光部
（5） 通気膜
画像を取込みます。 前面パネルの曇り を防止し ます。
（3） コ ネ ク タ
ア ンプユニ ッ ト に接続し ます。
■設置距離
次のグラ フは検出範囲と設置距離の関係を表した ものです。 セ ンサヘッ ドの形式ごとに値
は異な り ますので、 形式を十分ご確認の上、 グラ フ を ご覧く だ さ い。
240
180
100
80 120 160
検出範囲H [mm]
(例)
計 測 対 象 箇 所に必 要な検 出 範 囲が
125mmで形ZFV-SC150のセ ンサヘ ッ ド
を使用する場合、 センサヘッ ド設置距離
は180mmと な り ます。
検出範囲(H)
■設置手順
（1） 光学図表か ら読取った設置距離にセ ンサヘ ッ ド を設置し ます。
（2） ピ ン ト 調整ボ リ ュ ーム を左右に回して ピ ン ト を合わせます。
ピン ト調整ボ リ ュームは多回転ボ リ ュームになってい
ますが、 ピン トが一番近い側 （右回転） では回転が
止ま り ます。 故障の原因となり ますので、 無理にボ
リ ュームを回さ ないで く だ さい。 （ ピン トが一番遠い側
（左回転） では空回り し ます。 ）
■フ ェライ ト コアの装着
セ ンサヘ ッ ドの本体側およびコ ネ ク タ側にフ ェ ラ イ ト コア （付属品） を装着して く だ さ い。
■接続方法
ア ンプユニ ッ ト のセ ンサヘ ッ ド接続コ ネ ク タ にセ ンサヘ ッ ドのコ ネ ク タ を差込みます。
■定格／性能
項 目 形ZFV-SC150 （ 超広視野タ イ プ） 形ZFV-SC150W （超広視野タ イ プ）
設置距離 （L） 115mm∼227mm （可変）
検出範囲 （H×V） 90mm×83mm∼150mm×138mm （可変）
検出範囲と
設置距離の関係
設置距離
(L)
227mm
検出範囲 V
115mm
H
90mm 150mm
内蔵レンズ 焦点距離 ： f6.1.
ワーク照明点灯方式 パルス点灯
ワーク照明用光源 白色発光ダイ オー ド ×72個
オプシ ョ ン照明I/F な し
撮像素子 1/3イ ンチ カラーCCD
シ ャ ッ タ機能 電子シ ャ ッ タ シ ャ ッ タ時間 ： 1/500∼1/8000
電源電圧 DC15V、 DC48V （アンプユニ ッ トよ り供給）
検出距離(L)
消費電流 約350mA[15V:約150mA、 48V:約200mA]
耐電圧 AC1000V 50Hz /60Hz 1分間
ワーク
振動 （耐久）
10∼150Hz 片振幅0.35mm X /Y /Z 方向各8分10回
衝撃 （耐久） 150m /s 2 6方向 （上下、 左右、 前後） 各3回
周囲温度 動作時 ： 0∼＋40℃ 保存時 ： −20∼＋65℃ （ただ し氷結、 結露 しないこ と）
周囲湿度 動作時 ・ 保存時 ： 各35∼85%RH （ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
接続方式 コー ド引き出 しタ イ プ （ 標準コー ド2m）
保護構造 IEC60529 規格IP65 IEC60529 規格IP67
材質 ケース ： ABS
質量 約600g （ コー ド含む）
付属品 フ ェ ライ ト コア2個、 取扱説明書 （本紙）
ピン ト調整
ボ リ ューム
■取外方法
セ ンサヘ ッ ドのコ ネ ク タ両側面のツ メ を押さ え なが ら、 ま っすぐ引っ張り ます。
フ ェ ライ ト コア
■外形寸法図
140
5
12
2-φ4.5
20 ±0.1
取付穴加工寸法
形ZFV-SC150R （ 超広視野タ イ プ）
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
検出範囲
(d) カタ ログ等に記載のない条件や環境での用途
(H)
*(a)か ら(d)に記載さ れている他、 本カタ ログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
■営業時間：8:00∼21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
コー ド引き出 しタ イ プ
055-982-5051 / www.fa.omron.co.jp
FAX
（ 耐屈曲コー ド2m）
IEC60529 規格IP65
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A
ｖ 2 014 年 7月
110.2
59.5
29
7
8.5
35
耐熱塩化ビニルシール ドコー ド
φ ６． ２ 標準長さ ２ ｍ 33
57
取付面
98
2-M4 深さ6
U1/4-20UNC 深さ5
(単位 : mm)
