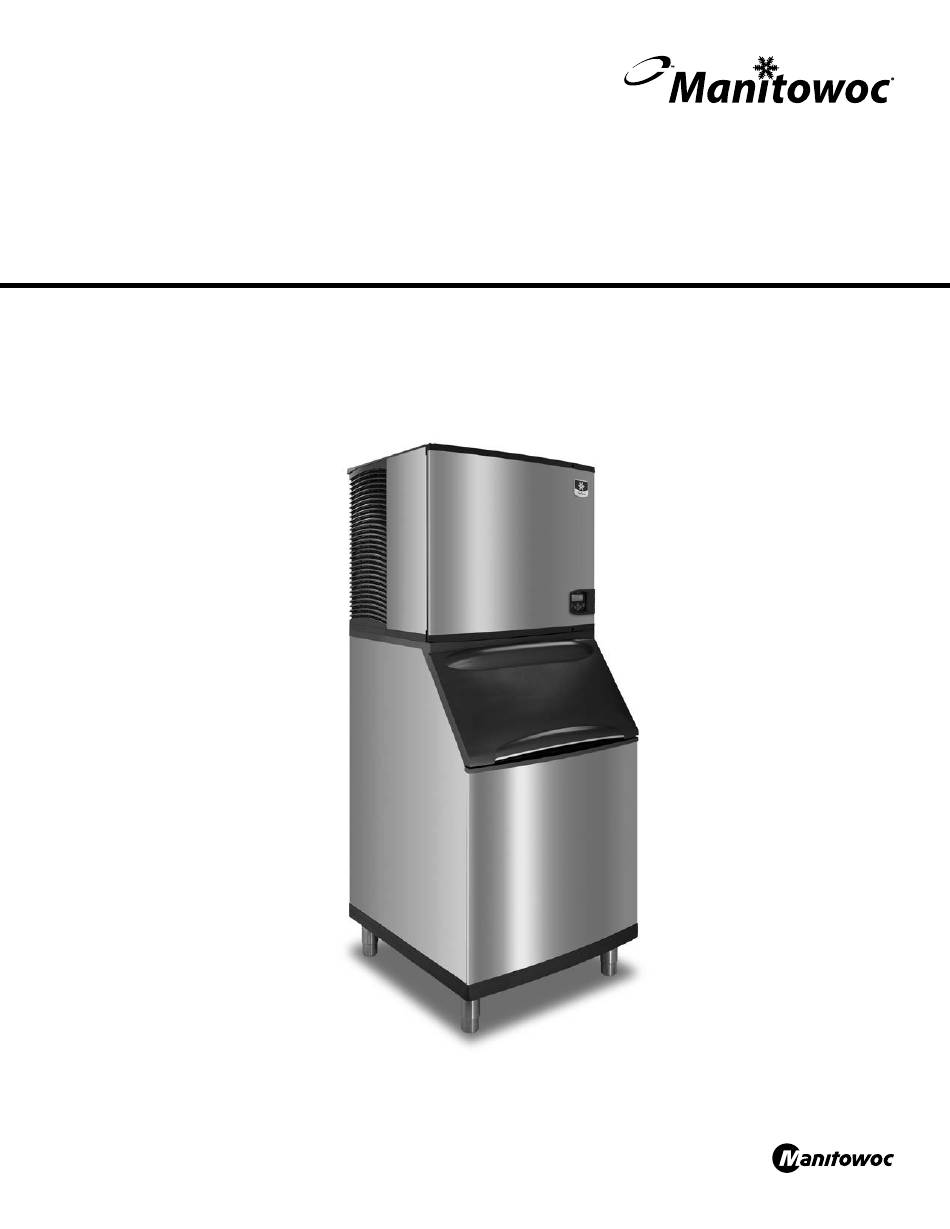

Indigo Ice Machines
QuietQube®, Ice/Beverage & iCVD®
Installation, Operation and Maintenance Manual
This manual is updated as new information and models are released. Visit our website for the latest manual.
Part Number: 000007924 5/14

Advertisement

Table of Contents
loading

Related Manuals for Manitowoc ID0682C

Summary of Contents for Manitowoc ID0682C

  • Page 1 Indigo Ice Machines QuietQube®, Ice/Beverage & iCVD® Installation, Operation and Maintenance Manual This manual is updated as new information and models are released. Visit our website for the latest manual. Part Number: 000007924 5/14...
  • Page 2 Table of Contents Section 1  General Information Safety Notices ............Procedural Notices .
  • Page 3 Table of Contents (continued) Section 3  Operation Control Panel Features ..........Buttons .
  • Page 4 Table of Contents (continued) Section 4  Maintenance Cleaning and Sanitizing ..........39 Cleaning/Sanitizing Procedure .
  • Page 5 Section 1 General Information Safety Notices Read These Before Proceeding: As you work on Manitowoc equipment, be sure to pay close ! Caution attention to the safety notices in this handbook. Disregarding Proper installation, care and maintenance are essential the notices may lead to serious injury and/or damage to the for maximum performance and trouble-free operation of equipment.
  • Page 6 Connect to a properly grounded outlet only. Warning Warning Do not clean with water jet. Manitowoc ice machines require a deflector when installed on an ice storage bin. Prior to using a non- Manitowoc ice storage system with Manitowoc ice Warning...
  • Page 7 Section 1 General Information Model Numbers This manual covers the following models: ID1076C Ice Machine Head Section ICVD Condensing Unit ® ICVD1096 IY1076C ID0682C ID1176C ID0686C ICVD1195 IY1176C IY0684C ICVD0695 IB1094YC ICVD1195 IY0686C IB1096YC ICVD1096 IB0694YC ID1472C IB0696YC ICVD1495 IY1474C...
  • Page 8 General Information Section 1 Warning I1470C/I1870C/I2170C machines approved for use on Manitowoc B570 bins. How To Read A Full Model Number Full Model Number Base Model Number CONDENSER TYPE ICE CUBE SIZE A - Self-Contained Air -Cooled R - Regular...
  • Page 9 Ice Beverage ice machines require an adapter for all deflector. installations. • Manitowoc bins have a deflector installed and require • No adapter is needed for machines that match the no modifications when used with a forward facing size of the dispenser unless required by the evaporator.
  • Page 10 General Information Section 1 THIS PAGE INTENTIONALLY LEFT BLANK Part Number 000007924 5/14...
  • Page 11 Section 2 Installation MINIMUM/MAXIMUM TEMPERATURES Warning Minimum Air Maximum Air Model PERSONAL INJURY POTENTIAL Temperature Temperature Remove all ice machine panels before lifting and 35°F 110°F All Ice Machine Head installing. Sections 2°C 43°C ICVD0695 - ICVD0696 -20°F 120°F ICVD1195 - ICVD1196 Location Requirements -29°C 49°C...
  • Page 12 The ice machine and bin must be sanitized after installation. 6. Inspect bin gasket prior to ice machine installation. (Manitowoc bins come with a closed cell foam • Routine adjustments and maintenance procedures gasket installed along the top surface of the bin.) outlined in this manual are not covered by the warranty.
  • Page 13 Section 2 Installation Electrical Service GENERAL FUSE/CIRCUIT BREAKER The ice machine head section and condensing unit are wired independently of each other. Warning All wiring must conform to local, state and national A dedicated circuit and a separate fuse/circuit breaker codes.
  • Page 14 ICVD CONDENSING UNITS Maximum Fuse/ Minimum Circuit Minimum Wire Size Required Condensing Unit Voltage/Phase/Cycle Circuit Breaker Amps by Manitowoc 208-230/1/60 15 amp 11.0 #12 Solid Copper Conductor 208-230/3/60 15 amp #12 Solid Copper Conductor ICVD0695...
  • Page 15 Voltage Maximum Minimum Total Minimum Breaker **Minimum Wire Size Ice Machine Phase Fuse/Circuit Circuit Circuit Size Required by Required by Manitowoc Cycle Breaker Amps Amps Manitowoc 115/1/60 15 amp 15 amp #14 Solid Copper I0600C - I0686C 230/1/50 15 amp...
  • Page 16 Indigo QuietQube ice machines require interconnecting ICVD transformers leave the factory wired for a 240V low voltage wiring (included with Manitowoc line sets) to supply voltage. When connecting to a 208V supply energize the contactor coil and verify the LPCO & HPCO voltage, the transformer must be rewired to maintain a are closed.
  • Page 17 80 psig (552 kPa), obtain • Vent the bin and ice machine drain to the a water pressure regulator from your Manitowoc atmosphere. The ice machine drain requires an 18" distributor. vent. Do not vent the condenser drain on water- •...
  • Page 18 ® Circuit Line Set* The refrigeration system warranty will not apply if Ice Machine Condenser the Manitowoc Ice Machine and Manitowoc ICVD I0680C Condensing Unit are not installed according to ICVD0695 IB690C specifications. This warranty also will not apply if...
  • Page 19 Maximum drop is 15' (4.5 m). • A suction line oil trap is required when rise is more than 20' (6 m). Manitowoc S-Trap Kit • Maximum lineset exposed on rooftop is 25% of total S-Trap Kit line set length.
  • Page 20 Installation Section 2 Step 4 Connect the line set Step 5 Pressure Test and Evacuate Line Set and ICVD Condensing Unit • Maximum amount of time the refrigeration system can be exposed to the atmosphere is 15 minutes. • Lineset shutoff valves must remain closed until pressure testing and evacuation are complete.
  • Page 21 Section 2 Installation A check valve is present in the compressor discharge Step 6 Open Lineset and Receiver Valves line. The check valve requires evacuation connections at You will not hear refrigerant flow when the valves are 4 points. opened. Refrigerant will not flow until the ice machine is Ice Machine Head Section started and the solenoid valve opens.
  • Page 22 Installation Section 2 Step 7 Connect wiring to condensing unit and ice machine head section Attach wiring to terminal strip in condensing unit control box and control board in ice machine head section. Rewire transformer when supply voltage is 208V/60HZ/ 1PH and match low voltage wire connections in ICVD condensing unit to ice machine control board connections (See page 16).
  • Page 23 Suction Shut Off Valve Insulation Before Starting the Ice Machine The pre-formed suction shut-off valve insulation is All Manitowoc ice machines are factory-operated and located in the plastic bag taped to the water curtain. adjusted before shipment. Normally, new installations do not require any adjustment.
  • Page 24 Installation Section 2 Set the Time and Date Factory Defaults When the ice machine is installed, the correct time and All other settings have been set to defaults by the date needs to be set for its location. factory. 1. Ensure that the ice machine’s power is on. Setting Default Language...
  • Page 25 After a harvest cycle, inspect the ice cubes in the ice GENERAL storage bin. The ice thickness probe is factory-set to Manitowoc ice machines are factory-operated and maintain the ice bridge thickness at 1/8" (3 mm). adjusted before shipment. Normally, new installations do NOTE: Make sure the water curtain is in place when not require any adjustment.
  • Page 26 Installation Section 2 THIS PAGE INTENTIONALLY LEFT BLANK Part Number 000007924 5/14...
  • Page 27 Section 3 Operation Cleaning Button Power Button Manitowoc O f f LCD Display Status O n / O f f M o d e Lines Alert/Message Line Checkmark Menu Button Right Left Up and Down Arrows Arrow Arrow Left and Right Arrows: The Left arrow moves the Control Panel Features display to the previous screen, allowing the user to “back...
  • Page 28 Operation Section 3 Overview of Menu Navigation Indigo™ Models - Menu Navigation Overview Menu Button ON/OFF Button Cleaning Button Timer Initiated Home Screen When When AuCS Clean Clean Alert Message Function Function Present Present Alerts Messages Main Menu Machine Energy Defaults Service Set-up...
  • Page 29 Section 3 Operation Display Panel Navigation Alerts and Messages When messages and alerts exist, they will be highlighted [ T i m e & D a t e > ] ▼ and can be selected with the Left arrow. Alerts are T i m e C o n f i g >...
  • Page 30 Operation Section 3 Main Menu To enter a four digit password of your choosing use the following procedure. From the Home screen, press the Menu button to enter 1. Press the Menu button. the Main menu, where you can choose to see machine information, make setup changes, set the Energy Saver 2.
  • Page 31 Section 3 Operation Set-Up Menu LANGUAGE 1. From the Set-Up menu, use the Down arrow to From the Main menu, use the Down arrow to navigate to highlight Language. Set-Up and press the Checkmark. Select and customize machine settings on this menu. Press the Left arrow to 2.
  • Page 32 Operation Section 3 UNITS PASSWORD ON 1. From the Set-Up menu, use the Down arrow to A password can be added to prevent unauthorized highlight Units. changes to ice machine settings. 2. Press the Checkmark. On this screen, you can 1.
  • Page 33 Section 3 Operation AIR FILTER LUMINICE™ REMINDER The ice machine has a feature that displays a clean air The LuminIce™ growth inhibitor recirculates the air in filter reminder at a set time interval. the ice machine foodzone over a UV bulb. This process will inhibit the growth of common micro-organisms on all 1.
  • Page 34 Operation Section 3 3. If neither of the programs are selected, highlighting Energy Saver Menu Next and pressing the Checkmark will simply return From the Main menu, use the Down arrow to navigate to to the top of this screen. If one of the programs is Energy Saver and press the Checkmark.
  • Page 35 Section 3 Operation Service Menu DATA HISTORY Press the Checkmark with Data History highlighted to From the Main menu, use the Down arrow to navigate to view a list of eight-digit dates (Current, Current + 1 ... Service and press the Checkmark. This menu is Current + 5), along with Lifetime (be sure to use the intended for the use of trained service personnel.
  • Page 36 Operation Section 3 Ice Making Sequence Of Operation Ice machines and storage bins produce and store ice for SAFETY LIMITS human consumption and product cooling. Safety limits are stored and indicated by the control NOTE: The power button must be depressed and the board after three cycles.
  • Page 37 GENERAL the rated energy efficiency and production. The ice Manitowoc ice machines are factory-operated and weight per cycle must be within the minimum and adjusted before shipment. Normally, new installations do maximum for your ice machine series. Capture and not require any adjustment.
  • Page 38 Operation Section 3 THIS PAGE INTENTIONALLY LEFT BLANK Part Number 000007924 5/14...
  • Page 39 PREVENTATIVE MAINTENANCE CLEANING sanitizing. PROCEDURE Manitowoc Ice Machine Cleaner and Sanitizer are the • This procedure cleans all components in the water only products approved for use in Manitowoc ice flow path, and is used to clean the ice machine machines.
  • Page 40 ! Caution (approximately 1 minute), then add the proper amount of Use only Manitowoc approved Ice Machine Cleaner ice machine cleaner. and Sanitizer for this application (Manitowoc Cleaner part number 94-0546-3 and Manitowoc...
  • Page 41 Bin or dispenser display indicates add solution (approximately 1 minute). Rinse all areas thoroughly with clean water. Add the proper amount of Manitowoc Ice Machine Sanitizer to the water trough SANITIZING PROCEDURE Step 9 Mix a solution of sanitizer and lukewarm water.
  • Page 42 Maintenance Section 4 PARTS REMOVAL FOR CLEANING/SANITIZING D. Remove the water level probe • Pull the water level probe straight down to I0680C/I0870C/I0970C/I1070C/I1176C disengage. A. Remove the water curtain • Lower the water level probe until the wiring connector • Gently flex the curtain in the center and remove it is visible.
  • Page 43 Section 4 Maintenance IB0690C/IB0890C/IB1090C A. Remove splash shield D. Remove the water level probe • Grasp the top center of splash shields. • Pull the water level probe straight down to disengage. • Lift up and then out. • Lower the water level probe until the wiring connector B.
  • Page 44 Maintenance Section 4 I1470C/I1870C/I2170C A. Remove splash shields E. Remove ice dampers • Grasp the top center of splash shields. • Grasp ice damper and apply pressure toward the back mounting bracket. • Lift up and then out. • Apply pressure to the front mounting bracket with B.
  • Page 45 Section 4 Maintenance Preventative Maintenance Cleaning Cleaning the Condenser Procedure Warning This procedure cleans all components in the water flow Disconnect electric power to the ice machine head path, and is used to clean the ice machine between the section and the remote condensing unit at the bi-yearly cleaning/sanitizing procedure.
  • Page 46 Maintenance Section 4 Removal from Service/Winterization Door Removal 1. Clean and sanitize the ice machine. 1. Use a phillips screwdriver to loosen the two screws securing the door. Do not remove they are secured 2. Turn off the water supply, disconnect and drain the to prevent loss.
  • Page 47 Section 5 Customer Support Before Calling for Service Checklist If a problem arises during operation of your ice machine, follow the checklist below before calling service. Routine adjustments and maintenance procedures are not covered by the warranty. Problem Possible Cause To Correct Ice machine does not operate.
  • Page 48 Press the power button again and the display reads In addition to the standard safety controls, such as the “Making Ice”. high pressure cutout, your Manitowoc ice machine features built-in safety limits which will stop the ice A. If the safety limit feature has stopped the ice machine if conditions arise which could cause a major machine, it will restart after a short delay.
  • Page 49 Commercial Ice Machine Warranty Manitowoc Ice, Inc. (hereinafter referred to as the “COMPANY”) warrants for a period of thirty-six months from the installation date (except as limited below) that new ice machines manufactured by the COMPANY shall be free of defects in material or workmanship under normal and proper use and maintenance as specified by the COMPANY and upon proper installation and start-up in accordance with the instruction manual supplied with the ice machine.
  • Page 50 Manitowoc Some states do not allow limitations on how long an implied shall, at its option: (1) repair the Product at Manitowoc’s cost, warranty lasts, so the above limitation may not apply to you.
  • Page 51 Section 5 Customer Support Part Number 000007924 5/14...
