Marquage de la porte

Note : Avant l'installation de la serrure, on
présume que le dispositif anti-panique est
prêt à être utilisé.

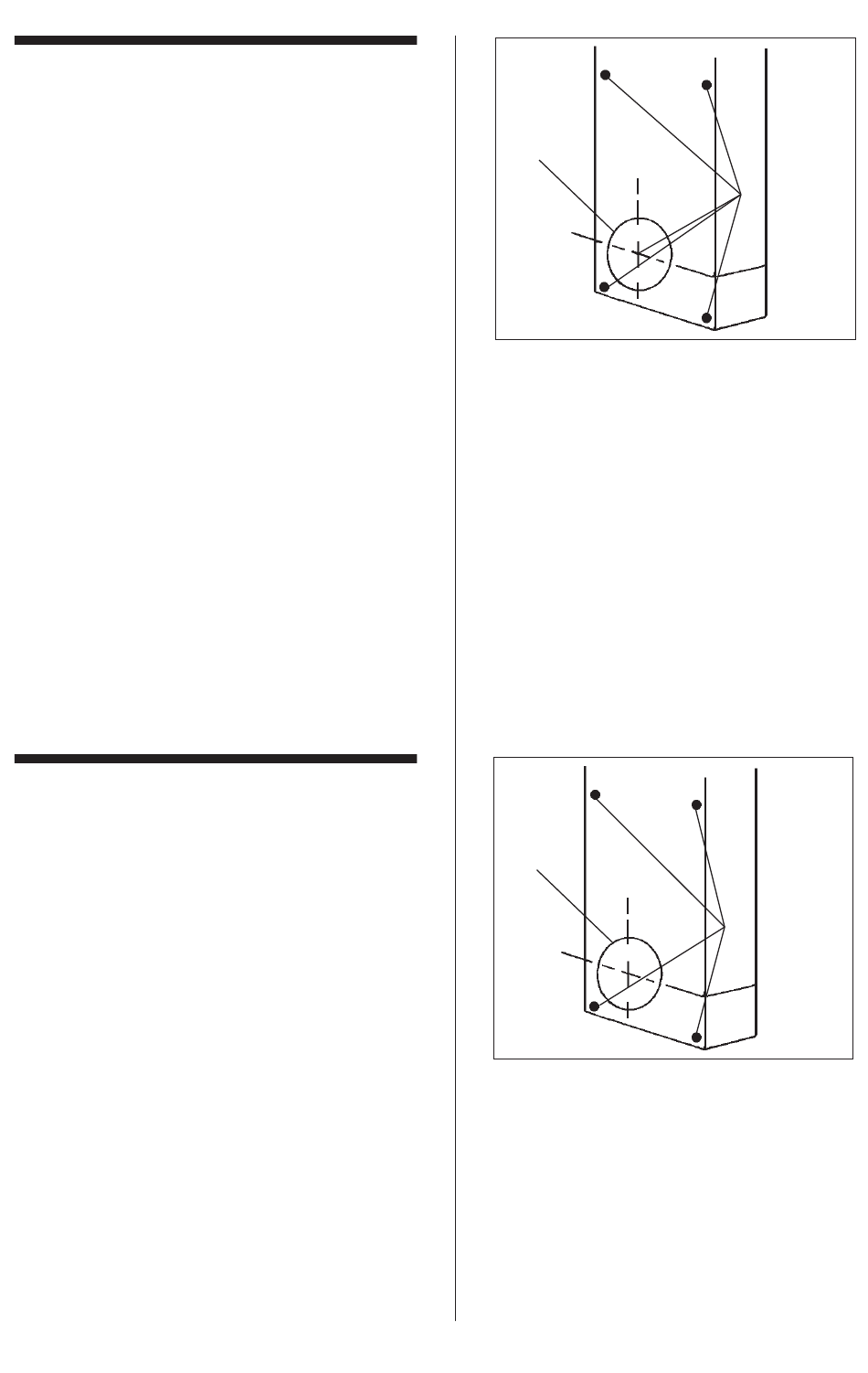

1. Aligner le gabarit du centre du livret
comme indiqué (voir figure 1-1).
2. Fixer le gabarit avec du ruban adhésif
comme indiqué sur la figure 1-1, en
alignant les axes du centre des trous de
1 3 ⁄ " (44 mm) avec les axes vertical et
4
horizontal de la came du dispositif
anti-panique. Le gabarit doit être
parallèle au chant de porte.
3. À l'aide d'un pointeau ou d'un poinçon,
marquer les 5 points de perçage, comme
indiqué sur le gabarit (voir B sur figure
1-1).
4. Enlever le gabarit.
Perçage des trous
1. Utiliser une scie-cloche munie d'un
foret-guide pour percer le trou (A) de
1 3 ⁄ " (44 mm) : appliquer une pression
4
uniforme jusqu'à ce que la pointe
du foret-guide apparaisse sur l'autre
côté de la porte.
2. Percer l'autre côté de la porte pour finir
le trou de 1 3 ⁄ " (44 mm).
4
3. Utiliser des forets standard pour percer
les quatre trous de ⁄ " (10 mm) (B).
3
8
A
A
7
B
1-1
B
2-1
