Remettez à zéro une

combinaison inconnue

Il n'y a aucun moyen de trouver une
combinaison inconnue à partir du clavier de
la serrure. Pour annuler une combinaison
perdue, enlever la chambre à combinaison
du boîtier de serrure, puis entrer une nou-
velle combinaison.
SERRURE DESMONTAJE
1. Enlever le palastre du boîtier de la serrure en
desserrant les six vis.

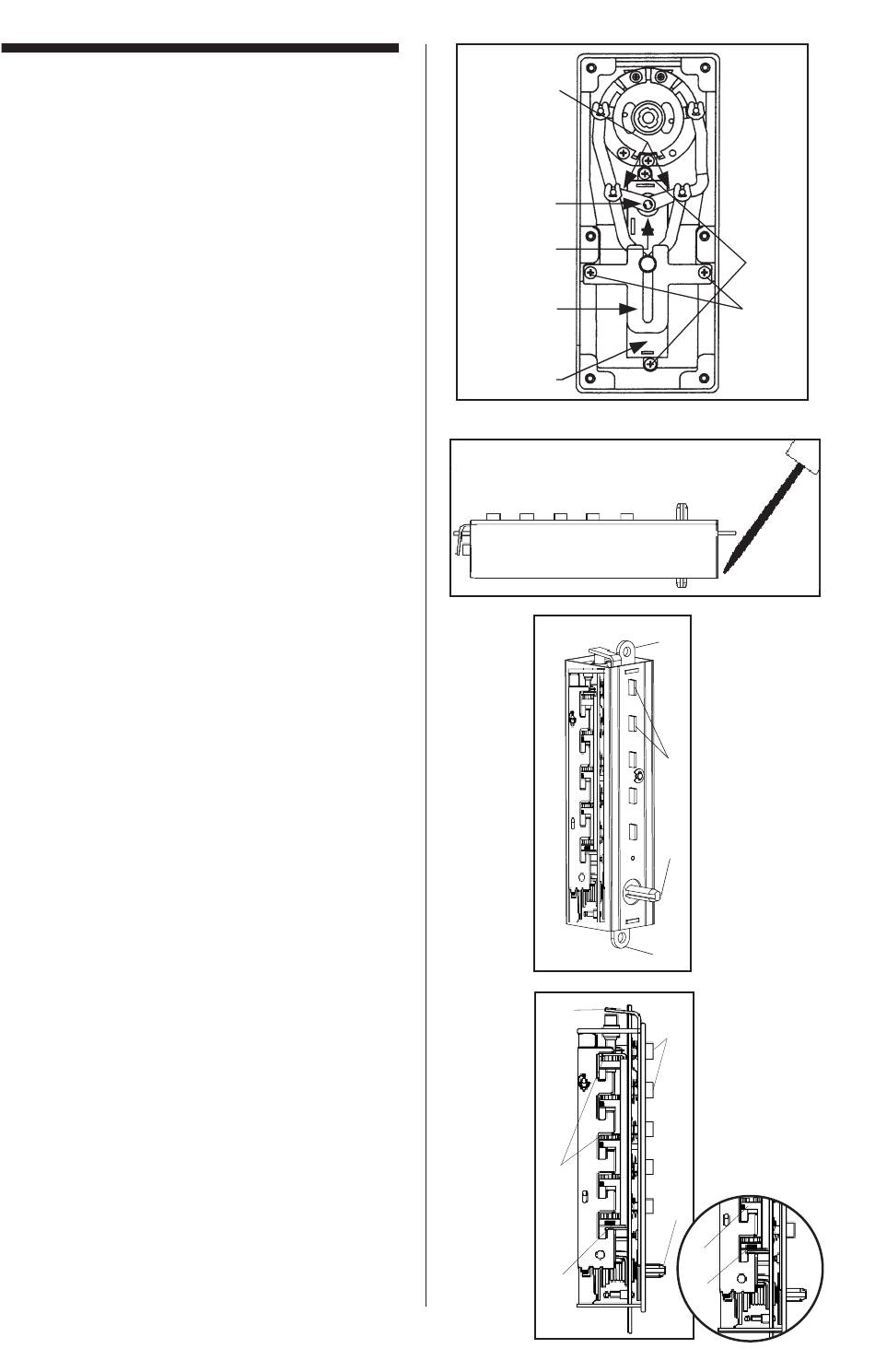

2. Retirer les deux vis Phillips (F) qui fixent le support
guide (D) et faire glisser celui-ci vers l'arrière pour le
désengager du train d'engrenage (voir figure
8-1).
3. Soulever les deux leviers de la chambre (A) hors de
l'arbre d'entraînement (B) à l'aide d'un tournevis à
lame plate. Marquer les leviers pour pouvoir les
reassembler correctement (voir figure 8-1).
4. Enlever la chambre à combinaison (E) en desser-
rant les vis Phillips (G) à chaque extrémité de la
chambre (voir figure 8-1).
5. Enlever la bague (C) de l'arbre d'entraînement (voir
figure 8-1).
Note: Pour enlever les 3 a dégrossi " marqué de cache
anti-poussière ; Kaba, " ; Le « simplex, » etc., placent la
chambre de combinaison dans la position vers la
droite.
6. Placez un petit tournevis sur le bord du cache
antipoussière dégrossi par 3 et appuyez sur le
tournevis (voir le schéma 8-2). La couverture devrait
sauter lâchement. Une fois qu'elle fait, retirer la cou-
verture de la chambre de combinaison.
7. Tenez la chambre dans une main par l'étiquette de
vis (b) sur chaque extrémité avec le revêtement des
clef-tiges (c) vous et l'axe de commande (d) au fond
(voir le schéma 8-3).
8. Utilisant des pinces ou équivalent, tournez l'axe de
commande (d) dans le sens contraire des aiguilles
d'une montre et libérez pour dégager la chambre
(voir le schéma 8-3).
9. Regardez les 5 vitesses de code (e). Si des poches de
vitesse de code (f) sont déjà à la ligne de cisaillement
(position d'ouverture), ignorez-les. Elles ne sont pas
employées dans la combinaison (voir le schéma 8-4).
Note: La ligne de cisaillement (position d'ouverture)
met en référence le « L » a formé des pieds alignent
déjà avec la poche de pignon d'accouplement.
10.Trouvez la vitesse de code pocket/s (e) qui est le
plus loin à partir de la ligne de cisaillement (position
d'ouverture). Enfoncez ce key-stem/s (c) et libérez
(voir le schéma 8-4). Si des chiffres dans la combi-
naison étaient diminués ensemble (en même
temps), alors ceux-ci doivent également être enfon-
cés ensemble pour remettre à zéro la combinaison.
11. Trouvez la vitesse de code pocket/s (e) qui est la
prochaine le plus loin à partir de la ligne de cisaille-
ment (position d'ouverture). Enfoncez ce key-stem/s
(c) et libérez (voir le schéma 8-4).
