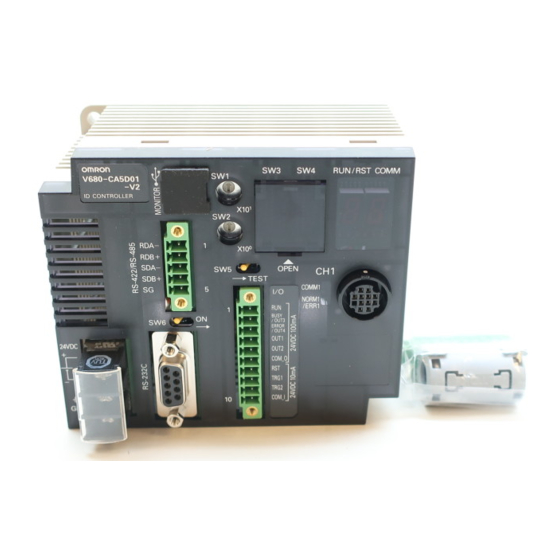

Omron V680-CA5D01-V2 Instruction Sheet

V680-CA5D01-V2
V680-CA5D02-V2
形
IDシステム IDコン トローラ
取扱説明書
このたびは、本製品をお買い上げいただきまして、まことに
ありがとうございます。
ご使用に際しては、次の内容をお守りください。
・電気の知識を有する専門家が扱ってください。
・この取扱説明書をよくお読みになり、十分にご理解のうえ
正しくご使用ください。
・この取扱説明書はいつでも参照できるよう大切に保管くだ
さい。
・詳細につきましては、ユーザーズマニュアルをご参照ください。
* 9 4 4 2 3 1 6 - 8 E *
2007
© OMRON Corporation All Rights Reserved.
安全上のご注意
●警告表示の意味
正しい取扱いをしなければ、この危険のために、軽症・
中程度の傷害を負ったり、万一の場合には重傷や死
警告
亡にいたる恐れがあります。また、同様に重大な物的
損害を受ける恐れがあります。
●警告表示
警告
安全を確保する目的で直接的または間接的に人体を検出する
用途に本製品は使用できません。
人体保護用の検出装置として本製品は使用しないでください。
安全上の要点
製品を安全に使用するため、 以下のこ と を守って く だ さ い。
(1) 引火性 ・ 爆発性 ・ 腐食性ガスの環境では使用しないで く だ さ い。
(2) 分解、 修理、 改造を しないで く だ さ い。
(3) ベー ス取り付けねじ、 端子台のねじは確実に締めて く だ さ い。
(4) 配線の圧着端子は、 指定サイ ズのものを ご使用く だ さ い。
(5) ケーブルなどでロ ッ ク機構のあ る ものは、 必ずロ ッ ク している こ と を確認し
てか ら ご使用く だ さ い。
(6) DC電源ユニ ッ ト は、 定格の電源電圧 （DC24V +10% -15%） 以内であ る こ
と を確認してご使用く だ さ い。
(7) 電源の逆接続は しないで く だ さ い。
(8) ケー スの隙間か ら水や針金を入れないで く だ さ い。 火災や感電の原因と
な り ます。
(9) 中継ア ンプ、 ア ンテナを着脱する際は、 コ ン ト ロー ラの電源を切ってから
行って く だ さ い。
(10)万一、 製品に異常を感じた時には、 すぐに使用を中止し、 電源を切った
上で、 当社支店 ・ 営業所までご相談く だ さ い。
(11)本製品を廃棄する際は、 産業廃棄物と して処理して く だ さ い。
使用上の注意
■ 設置場所について
次のような場所では使用しないでください。
・腐食性ガス、塵埃、金属粉、塩分がある場所
・使用周囲温度が仕様で定められている範囲を超える場所
・温度が急激に変化する場所（結露する場所）
・使用周囲湿度が仕様 で定められている範囲を超える場所
・仕様で定められる以上の振動や衝撃が本体に直接伝わる場所
・水、油、化学薬品の飛沫がある場所
2.取付けについて
・本製品は13.56MHzの周波数帯を使用してタ グと交信を行っています。 モ
ー タ、 イ ンバー タ、 ス イ ッ チン グ電源などの中にはタ グとの交信に影響を与
え る電波 （ノ イ ズ） を発生する ものがあ り ます。 これらの機器が周囲にあ る こ
とでタグとの交信に影響を与え た り、タ グの破壊等の原因になる場合があ
り ます。 これらの機器の近く で本製品を ご使用になる場合には事前に影響
を確認の上、 ご使用いただ く よ う にお願いいた し ます。
・一般的な ノ イ ズの影響を最小限と する ため、 以下の事項を守っ て ご使用 く だ さ
い。
（1） 本製品の接地端子および 周辺に配置された金属体はD種接地（第三種接地）
してください。
（2）配線は高圧、強電流との接近を避けてください。
・防水構造ではありませんので、ミスト雰囲気中を避けてください。
・製品の材質に影響のある薬品は避けてください。
・取付け時のねじ締めトルクは、1.2N･mとしてください。(推奨値)
・複数のアンテナ を隣接設置される場合、相互干渉により交信性能が低下す
る恐れがあ り ますので、 「 ア ン テナ/タ グマニュ アル(カ タ ロ グ番号 ： SCHI -707)」
を参照 して、 ア ン テナ 間の相互干渉がないこ と を確認 して設置く だ さ い。
3. 保 管について
次のよ う な場所には保管 し ないで く だ さ い。
・腐食性ガス、塵埃、金属粉、塩分がある場所
・保存周囲温度が仕様で定められている範囲を超える場所
・温度が急激に変化する場所（結露する場所）
・保存周囲湿度が仕様で定められている範囲を超える場所
・仕様で定められる以上の振動や衝撃が本体に直接伝わる場所
・水、油、化学薬品の飛沫がある場所
4. 清 掃について
・シ ンナー 、 ベンゼン、 アセ ト ン、 灯油 類は、 樹脂部材やケース塗装を溶か し ます
ので使用しないで く だ さ い。
■適合規格について
1.UL規格について
UL（Underwriter's Laboratories Inc.）の条件を満足しています。
UL508
下記の(1)または(2)の回路に接続してご使用ください。
(1)制限電圧電流回路(UL508で認定されたもの)
次の条件を満足する絶縁トランスの2次側巻線を電源とする回路
・ 最大電圧(無負荷時)：30Vrms(42.4Vピーク)以下
および
・ 最大電流： ①8A以下(短絡時を含む)または
②下表の定格を持つ回路保護器(ヒューズ等)で制限されて
いる場合
無負荷電圧(Vピーク) 最大電流定格(A)
0∼20 5.0
100
20を超え30まで
ピーク電圧値
(2)UL1310に従う ク ラ ス2電源ユニ ッ ト ま たはUL1585に従う ク ラ ス2 ト ラ ン ス を
電源とする最大電圧30Vrms(42.4Vピー ク)以下の回路 (ク ラ ス2回路)
2.EMC規格
EC指令の要求を満足しています。
EMC規格:EN 61000-6-2
EN 61000-6-4
■一般仕様
項目 仕様
電源電圧 DC24V (-15∼+10%）
（消費電力、 消費電流 ） （15W以下 、 0.8A以下）
使用周囲温度 -10∼+55℃(氷結しないこと)
使用周囲湿度 25∼85%RH(結露なきこと)
保存周囲温度 -25∼+65℃(氷結しないこと)
保存周囲湿度 25∼85%RH(結露なきこと)
電源端子一括とGR、ケース一括間 20MΩ以上
絶縁抵抗
(DC500Vメガにて)
GRと端子一括間
電源端子一括とGR、ケース一括間 AC1000V
耐電圧
GRと端子一括間 50/60Hz 1min
10∼150Hz、複振幅0.2m、最大加速度15m/s 、
耐振動
3方向8分間10掃引
耐衝撃 150m/s 2
形状 105×90×65mm（突起物を除く）
保護構造 盤内蔵型（IP20相当）
材質 PC＋ABS
質量 約300g
取付方法 DINまたはM4ねじ
アンテナ接続 形V680-CA5D01-V2：1CH、形V680-CA5D02-V2：2CH
■ 外形寸法
105
5 95
2-φ4.5（取付穴）
■外部入出力仕様
●入力仕様(RST、TRG1、TRG2) ●出力仕様(RUN、BUSY/OUT3 、 ERROR/OUT4、
入力電圧 DC24V +10%( リップル分含む) 最大開閉能力 DC24V +10%(リップル分含む)
-15%
(PNP、NPN 両対応)
入力インピーダンス 2.2kΩ 漏れ電流
入力電流 10mA TYP(DC24V) 残留電圧
ON電圧 最小19V
注1. R ST入力がONのとき、CPUは運転を停止し、
OFF電圧 最大5V
RST LEDが点灯します。
入力対応時間 70msec 以 下
このとき、ERROR出力はリセットされます。
2. 無 負荷時に短絡するとトランジスタが破損する
ことがあります。
●入出力機器との配線(例)
・入力部
COM_I
＋V
RST
●PLC出力ユニット OUT
( C200H-OD21, )
C500-OD412など
0V(COM)
TRG1
＋V
出力
●NPN トランジスタ 出力
オープンコレクタタイプ
0V
(3線式センサなど) TRG2
DC 24V ＋
電源
●有接点タイプ
(押しボタンSWなど)
・出力部
RUN
COM
●PLC入力ユニット
C200H-ID212, IN
( )
C500-ID218など
BUSY/OUT3
ERROR/
IN
OUT4
OUT1
2
●リレー
OUT2
COM_O
DC ＋
24V
電源
■取付け方法
●盤内直付けの場合
盤内直付けの場合、必ず平ワッシャを使用のうえ、M4ねじにて取付けてください。
推奨締付けトルク：1.2N･m
2-M4
取付穴加工寸法
●DINレール取付けの場合
7.5
OUT1、OUT2)
-15%
100mAフォ トモス出力 (PNP、 NPN両対応)
100μA以下
2.0V以下
IDコントローラ入力部
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
2.2kΩ
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
2.2kΩ
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
2.2kΩ
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
IDコントローラ出力部
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
■営業時間：8:00∼21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A ｖ 2014年7月
95±0.2
A
①DINレールに取付ける場合、
まずA部をかけ、B方向に押す
と装着されます。
②DINレールから取外す場合は、
取付けフックを手前に引いてく
ださい。
DINレール推奨品
形PFP-100N2（レール長1m）
（オムロン製）
B
ご承諾事項
