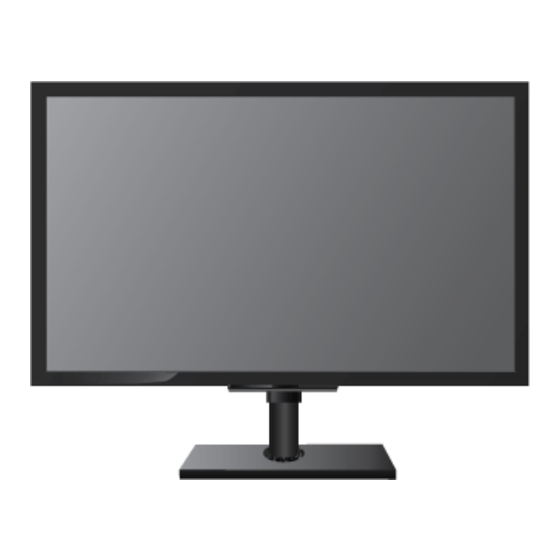

Page 1: Lcd Monitor
SyncMaster NC190,NC240 LCD MONITOR quick start guide... - Page 2 설치하기 구성품 확인 제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요. • 포장상자는 나중에 이동할 경우를 대비하여 보관하세요. • 제품 설치안내서 USB 키보드 설치하기 Monitor 부속품 제품 보증서 사용자 설명서 별매품 USB 마우스 D-Sub 케이블 전원선...
- Page 3 받침대 조립하기 제품을 조립하기 전에 평평하고 안전한 장소에서 제품의 화면을 아래로 향하도록 하세요. 제품 보호를 위해 부드러운 천을 테이블 위에 깔고 그림과 같이 제품의 앞면이 바닥을 향하 도록 합니다. 받침대를 설치하기 전에 고정 핀을 제거하지 마십시오. 제품 본체 부분을 그림과 같이 손으로 잡습니다. 그림에...
- Page 4 받침대 설치가 끝나면 그림과 같이 모니터를 위로 세웁니다. 이제 고정 핀을 제거하여 스탠드를 조정할 수 있습니다. ※ 주의사항 스탠드 부분만 잡고 제품을 거꾸로 들지 마십시오. 분해 순서는 조립 순서의 역순입니다. 설치하기...
- Page 5 벽걸이 설치하기 설치 전에 다음 단계에 따라 제품을 분해하십시오. 이 제품의 벽걸이 받침대 장착면 규격은 100 mm x 100 mm(200 mm x 100 mm)로서 VESA 표준을 따르고 있습니다. 100 mm x 100 mm 그림과 같이 왼손으로 모니터 스탠드를 잡고 최대한 올린 다음, 오른손으로 뒷면 장식 커버 를...
- Page 6 1. 제품 전원을 끄고 전원 케이블을 콘센트로부터 뽑으세요. 2. 평평한 바닥에 앞면 보호용 천이나 쿠션을 깔고 제품 앞면이 바닥으로 향하도록 놓으세요. 3. 받침대를 분리하세요. 4. 모니터의 벽걸이 받침대 홈과 벽걸이 키트의 홈을 맞추고 나사를 조여 벽걸이용 키트를 단단히 고정시킵니다. 표준 규격보다 긴 나사를 사용하면 제품 내부에 손상이 발생할 수 있습니다. •...
- Page 7 네트워크 연결하기 연결부는 제품에 따라 다를 수 있습니다. LAN 케이블로 제품의 [LAN] 단자와 네트워크를 연결하세요. 두개의 [LAN] 단자는 Internet HUB 기능을 위한 것이며 순서에 관계없이 하나의 단자는 입력, 하나의 단자는 출력으로 사용되어 다 른 Internet Device에 연결하여 사용할 수 있습니다. 설치하기...
- Page 8 전원 연결하기 전원선을 제품에 연결하여 220V 또는 110V 전용 콘센트에 꽂아 사용하세요. (전압은 자동으로 조절됩니다.) 설치하기...
- Page 9 다른 모니터 연결하기 사용하는 모니터에 맞는 연결 방법을 선택하여 사용하세요. [RGB OUT] 단자를 사용할 경우 • D-Sub 케이블로 제품의 [RGB OUT] 단자와 모니터의 D-Sub 단자를 연결하세요. • [DVI OUT] 단자를 사용할 경우 • DVI 케이블로 제품의 [DVI OUT] 단자와 모니터의 DVI 단자를 연결하세요. •...
- Page 10 PC와 연결하기 D-SUB 케이블을 이용해 제품의 [RGB IN] 단자와 PC의 [D-Sub] 단자를 연결하세요. [RGB IN] 연결단자는 PC와 직접 연결할 경우 사용하세요. 설치하기...
- Page 11 소리연결선 연결하기 소리 연결선으로 모니터의 [AUDIO IN] 단자와 컴퓨터의 사운드카드 스피커 출력단자를 연결하세요. 설치하기...
- Page 12 USB 연결하기 모니터의 단자는 USB 1.1, Hi-speed를 지원합니다. 마우스, 키보드 및 외장형 저장 장치(DSC(디지털 스틸 카메라), MP3, 외부기억장치 등)와 같은 USB 장치를 연결하세요. 마우스, 키보드, 메모리스틱, 외장 하드 등 USB를 지원하는 장치를 PC에 연결하지 않고모니터의 용할 수 있습니다. 설치하기 USB에 연결하여 간편하게 사...
- Page 13 1-10 헤드폰 연결하기 헤드폰 연결선을 모니터 뒷면의 헤드폰 단자에 연결하세요. 헤드폰을 모니터에 연결하여 사용할 수 있습니다. 설치하기 1-10...
- Page 14 1-11 마이크 연결하기 헤드폰을 모니터에 연결하여 사용할 수 있습니다. 마이크 연결선을 모니터에 연결하세요. 설치하기 1-11...
- Page 15 1-12 도난 방지용 잠금 장치 도난 방지용 잠금 장치는, 공공 장소에서도 안심하고 사용 할 수 있도록 하는, 도난 방지용 잠금 장치입니다. 잠금 장치의 모양과 잠금 방식 은 제조회사별로 다를 수 있으므로, 자세한 사항은 잠금 장치에 동봉된 사용설명서를 참조하세요. 잠금 장치는 별도로 구입하셔야만 합니 다.
-
Page 16: 제품 조작 버튼 설명
1-13 제품 조작 버튼 설명 제품 조작 버튼 버튼은 제품 밑면에 있습니다. ICON 화면 메뉴(OSD : On Screen Display)를 엽니다. MENU/ OSD를 빠져 나오거나 OSD 상위 메뉴로 되돌아갈 때 사용됩니다. * OSD 조정 잠금 현재 설정 되어진 상태를 유지하거나 타인이 재조정 할 수 없게 OSD 를 잠그는 기능입니다. 설정... -
Page 17: 모니터 자체 진단하기
문제 해결 모니터 자체 진단하기 자체 진단 기능을 통해 제품이 제대로 작동하고 있는지 확인해 볼 수 있습니다. • 만약 제품과 PC가 제대로 연결이 되어 있으나, 제품 화면이 까만 상태로 있고 전원 표시가 깜박거리면, 다음의 방법을 통해서 제 • 품 자체 진단을 실행하세요. 1. - Page 18 고장 신고 전 확인사항 서비스를 요청하기 전에 아래 사항들을 먼저 확인해 보세요. 문제가 해결되지 않는다면 가까운 삼성전자 서비스 센터로 문의하세요. 전원선이 제대로 연결 되었나요? 화면에 "케이블 연결 확인" 메시지가 나타났나요? 화면에 "지원하지 않는 모드입니다." 라는 메시지가 나타나나요? 화면에 영상이 나타나지 않으며 전원표시등이 1초 간격으로 깜빡 이나요? DVI 케이블을...
- Page 19 모니터를 연결한 후 '알수 없는 모니터, PLUG&PLAY(VESA DDC) 모니터를 찾았습니다.'라는 문구가 나타나요. 제품 드라이버를 설치했나요? 그래픽 카드 사용설명서를 참조하여 Plug&Play(VESA DDC) 기능 을 모두 지원하는지 확인하세요. PC 부팅시 비프음이 3번 이상 울리면 PC 본체를 서비스 받으시기 바랍니다. 소리가 안나와요. 소리가 너무 작아요. 드라이버...
- Page 20 궁금해요 궁금해요! 주파수는 어떻게 바꾸나요? 해상도는 어떻게 바꾸나요? 절전 기능은 어떻게 설정하나요? 문제 해결 이렇게 해 보세요! 주파수는 그래픽 카드에서 바꿔야 합니다. (자세한 조정 방법은 PC나 그래픽 카드 설명서를 참조하세요.) Windows XP : 제어판 → 모양 및 테마 → 디스플레이 → 설정에서 해상도를...
- Page 21 문제 해결...
