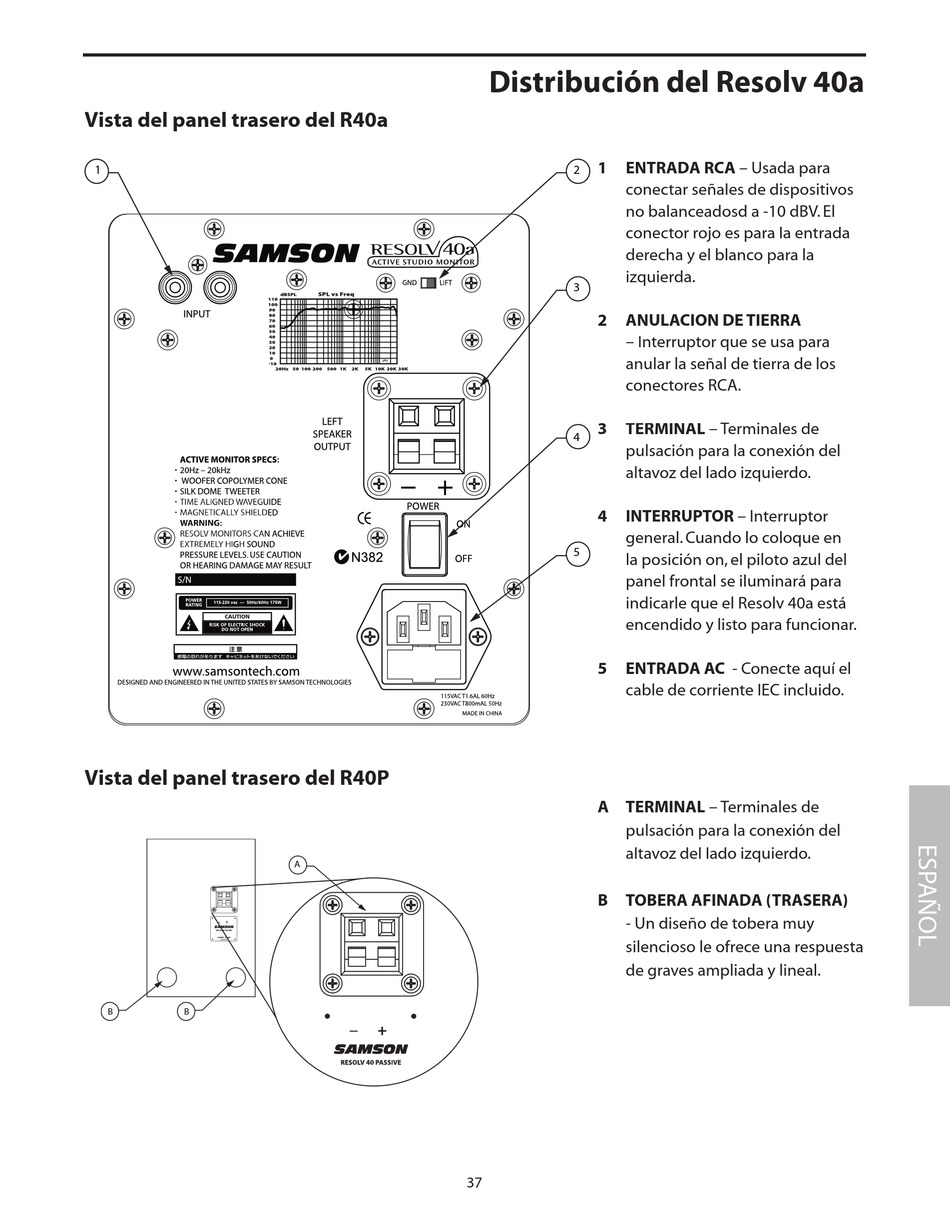

Vista del panel trasero del R40a

�

Vista del panel trasero del R40P

� �
�
37
Distribución del Resolv 40a
1 ENTRADA RCA – Usada para
�
conectar señales de dispositivos
no balanceadosd a -10 dBV. El
conector rojo es para la entrada
derecha y el blanco para la
izquierda.
�
2 ANULACION DE TIERRA
– Interruptor que se usa para
anular la señal de tierra de los
conectores RCA.
3 TERMINAL – Terminales de
�
pulsación para la conexión del
altavoz del lado izquierdo.
4 INTERRUPTOR – Interruptor
general. Cuando lo coloque en
�
la posición on, el piloto azul del
panel frontal se iluminará para
indicarle que el Resolv 40a está
encendido y listo para funcionar.
5 ENTRADA AC - Conecte aquí el
cable de corriente IEC incluido.
A TERMINAL – Terminales de
pulsación para la conexión del
altavoz del lado izquierdo.
B TOBERA AFINADA (TRASERA)
- Un diseño de tobera muy
silencioso le ofrece una respuesta
de graves ampliada y lineal.
