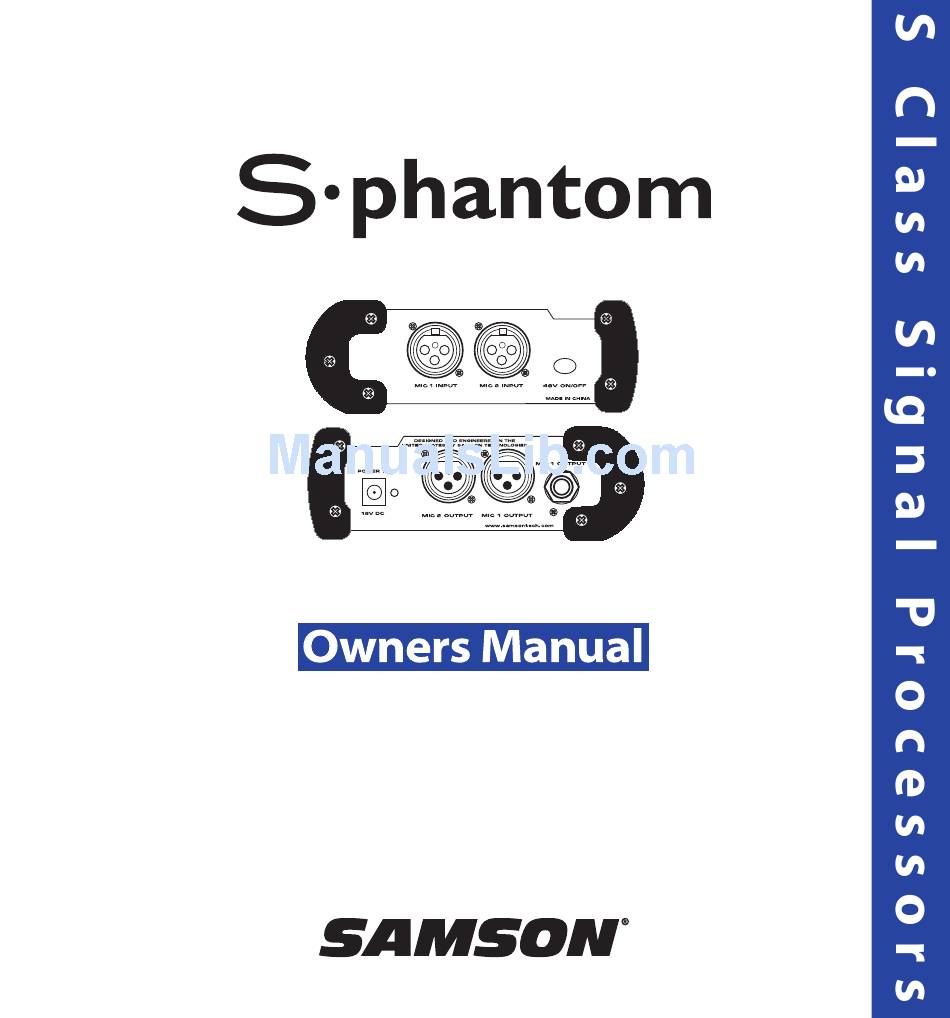

- Page 1 2-Channel Phantom Power Supply...
-
Page 2: Table Of Contents
Verdrahtungsanleitung ..... 17 S phantom Technische Daten ....29 Copyright 2004 - 2007, Samson Technologies Corp. Printed July 2007, v2.0 Samson Technologies Corp. -
Page 3: S Phantom Introduction And Features
S phantom Introduction and Features Introduction Congratulations on your purchase of the S phantom by Samson Audio! The S phantom is a two- channel, 48-volt phantom power supply capable of powering most any condenser microphones, two at a time. The S phantom is a perfect solution for applications where the use of condenser microphones is desired and the mixer, recorder, PA, or amplifier to be used does not provide phantom power on the microphone inputs. -
Page 4: S Phantom Front And Rear Panel Layout
S phantom Front and Rear Panel Layout Front Panel Layout M IC 1 INPUT- XLR balanced input for 1 connecting condenser microphone. Rear Panel Layout D C POWER INPUT - Connect the sup- A plied power adapter here. P OWER ON LED - The red LED illumi- B nates when the unit is powered on. ... -
Page 5: Operating The S Phantom
Setting Up the S phantom The basic procedure for setting up and using your S phantom is simple and takes only a few minutes. Remove all packing materials (save them in case of need for future service) and check to make sure that you remove the supplied DC power adapter. Warning: Be sure to turn down the channel and master volumes of your mixer, PA or recorder BEFORE connecting or disconnecting your microphone cables. -
Page 6: Typical Set-Up
Operating the S Phantom Disconnecting the S phantom Follow the steps below for disconnecting your system. • Lower the level controls, to the off position, for the input channels that have the S phan- tom connected. • Lower your master volume level control. • Now, power-down the S phantom supply by removing the AC adapter. Typical Set-up The diagram on the right shows a typical set-up for a project record-... -
Page 7: Wiring Guide
S phantom Wiring Guide Wiring Guide There are several ways to interface the S phantom, depending on your exact set-up. Follow the cable diagrams below for connecting your gear. -
Page 8: S Phantom - Introduction Et Caractéristiques
S phantom - Introduction et caractéristiques Introduction Merci d'avoir choisi un S phantom de Samson Audio ! Le S phantom est un module d'alimenta- tion fantôme 48 V à deux canaux pouvant alimenter la plupart des micros à condensateur (deux à... -
Page 9: S Phantom - Présentation Des Faces Avant Et Arrière
S phantom - Présentation des faces avant et arrière Face avant E ntrée MIC 1 INPUT - Entrée XLR symé- 1 trique permettant de connecter un micro à condensateur. Face arrière E mbase secteur - Connectez l'adaptateur A secteur fourni à cette embase. L ED d'alimentation - Cette LED s'allume en B ... -
Page 10: Utilisation Du S Phantom
Utilisation du S phantom Configuration du S phantom La configuration du S phantom est très simple et elle ne prend que quelques minutes. Sortez le S phantom et l'adaptateur secteur de l'emballage (conservez-le pour tout retour en atelier). Mise en garde : Placez les réglages de volume de sortie et d'entrée de la console, du système de sonorisation ou de l'enregistreur au minimum AVANT de connecter ou déconnecter les câbles de vos micros. -
Page 11: Configuration Type
Déconnexion du S phantom Suivez cette procédure pour déconnecter votre S phantom : • Réglez le niveau des entrées servant à connecter le S phantom au minimum. • Placez le réglage de volume général au minimum. • Mettez le S phantom hors tension en déconnectant l'adaptateur secteur. Configuration type Cette illustration présente une configuration type pour un Home... -
Page 12: Guide De Câblage
S phantom - Guide de câblage Guide de câblage Il existe plusieurs façons de configurer le S phantom en fonction de votre application spécifique. Consultez ces schémas avant de connecter vos équipements. -
Page 13: S Phantom Einleitung Und Features
S phantom Einleitung und Features Einleitung Herzlichen Glückwunsch zum Kauf der S phantom von Samson Audio! Diese 2-Kanal, 48-Volt Phantomspannungsquelle kann fast alle Kondensatormikrofone im Doppelpack mit Spannung versorgen. Die S phantom ist die perfekte Lösung für Anwendungen, bei denen der Einsatz von Kondensatormikrofonen erwünscht ist, aber die verwendeten Mischer, Recorder, PAs oder... -
Page 14: S Phantom Layout Der Vorder- Und Rückseite
S phantom Layout der Vorder- und Rückseite Layout der Vorderseite M IC 1 INPUT - Symmetrischer XLR-Ein- 1 gang zum Anschließen von Kondensator- mikrofonen. Layout der Rückseite D C POWER INPUT - Schließen Sie hier A den mitgelieferten Netzadapter an. P OWER ON LED - Bei eingeschaltetem B Gerät leuchtet die rote LED. ... -
Page 15: S Phantom Bedienen
S phantom einrichten Die S phantom lässt sich einfach und in wenigen Minuten einrichten. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für eine spätere Verwendung gut auf ) und trennen Sie den mitgelieferten DC Netzadapter von der S phantom. Vorsicht: Sie sollten unbedingt die Kanal- und Master-Pegelregler von Mischer, PA oder Recorder zurückdrehen, BEVOR Sie die Mikrofonkabel anschließen oder trennen. -
Page 16: Typisches Setup
S Phantom bedienen S phantom-Verbindung trennen Gehen Sie schrittweise wie folgt vor, um die Kabelverbindungen des Systems zu trennen. • Drehen Sie die Pegelregler bei den Eingangskanälen, an die die S phantom angeschlossen ist, ganz zurück. • Drehen Sie den Master-Pegelregler zurück. • Schalten Sie dann die S phantom aus, indem Sie den AC-Adapter entfernen. Typisches Setup Das folgende Diagramm zeigt ein typisches Setup für ein... -
Page 17: Verdrahtungsanleitung
S phantom Verdrahtungsanleitung Verdrahtungsanleitung Abhängig von Ihrem speziellen Setup gibt es mehrere Möglichkeiten, die S phantom in Ihr System zu integrieren. Gehen Sie beim Anschließen Ihrer Geräte nach den folgenden Kabel- diagrammen vor. -
Page 18: Introducción Y Características Del S Phantom
Introducción y características del S phantom Introducción ¡Felicidades y gracias por su compra del S phantom de Samson Audio! El S phantom es una fuente de alimentación fantasma de 48 voltios de dos canales, capaz de pasar voltaje a la mayoría de micrófonos condensadores, con un máximo de dos a la vez. -
Page 19: Distribución Del Panel Frontal Y Trasero Del S Phantom
Distribución del panel frontal y trasero del S phantom Panel frontal M IC 1 INPUT- Entrada en XLR balanceado 1 para la conexión de un micrófono condensador. Panel trasero D C POWER INPUT - Conecte aquí el A adaptador de corriente incluido. L ED POWER ON - Este piloto rojo se B ... -
Page 20: Manejo Del S Phantom
Manejo del S Phantom Configuración del S phantom El proceso básico para la configuración y manejo de su S phantom es muy simple y solo le ocupará unos minutos. Separe todo el embalaje y protecciones (pero consérvelos por si necesita usarlos de nuevo en el futuro) y asegúrese de extraer el adaptador de corriente incluido. Precaución: Asegúrese de reducir al mínimo los controles de volumen de canal y master de su mesa de mezclas, equipo PA o grabadora ANTES de conectar o desconectar los cables de sus micrófonos. -
Page 21: Configuración Típica
Desconexión del S phantom Realice estos pasos para la desconexión de su sistema. • Baje los controles de nivel, hasta la posición off, de los canales de entrada a los que esté conectado el S phantom. • Baje el control de nivel de volumen master. •... -
Page 22: Guía De Cableado
Guía de cableado del S phantom Guía de cableado Existen varias formas de interconectar el S phantom, dependiendo de su configuración concreta. Consulte los diagrama de cables siguientes a la hora de conectar su equipo. -
Page 23: S Phantom - Introduzione E Caratteristiche
S phantom - Introduzione e Caratteristiche Introduzione Ci congratuliamo per l'acquisto dell'S phantom della Samson Audio! L'S phantom è un generatore di alimentazione fantasma a 48 volt, a due canali, capace di alimentare praticamente qualsiasi microfono a condensatore, due alla volta. L'S phantom è la soluzione perfetta per le applicazioni dove si desidera usare microfoni a condensatore e il mixer, il registratore, l'amplificatore o il siste- ma PA da usare non dispongono agli ingressi microfonici di alimentazione fantasma. -
Page 24: S Phantom - I Pannelli Frontale E Posteriore
S phantom - I Pannelli Frontale e Posteriore Pannello Frontale I NGRESSO MIC 1 - ingresso XLR bi- 1 lanciato per il collegamento di micro- foni a condensatore. Pannello Posteriore I NGRESSO DI ALIMENTAzIONE - è qui A che va collegato l'alimentatore in dota- zione. L ED DI ACCENSIONE - è il LED rosso B ... -
Page 25: La Configurazione Dell's Phantom
La Configurazione dell'S phantom La procedura di base per la configurazione e l'uso dell'S phantom è semplice e richiede solo pochi minuti. Eliminate tutti i materiali di imballo (conservateli nel caso vi servano in futuro per evenuali spedizioni in assistenza) ed assicuratevi di aver preso fuori l'alimentatore in CC in dotazione. Attenzione: controllate di aver chiuso i volumi di canale e generali del mixer, del sistema di amplifi- cazione PA o del registratore PRIMA di collegare o scollegare i cavi microfonici. -
Page 26: Configurazione Tipica
L'Uso dell'S Phantom Come Staccare l'S phantom Ecco le istruzioni per scollegare il sistema. • Abbassate, fino a chiuderli, i controlli di livello dei canali di ingresso ai quali avete collegato l'S phantom. • Abbassate il controllo generale di livello del volume. • A questo punto spegnete l'alimentatore S phantom staccandone l'adattatore in CA. Configurazione Tipica Il diagramma a fianco mostra una configurazione tipica per... -
Page 27: Guida Al Cablaggio
S phantom - Guida al Cablaggio Guida al Cablaggio È possibile interfacciare l'S phantom in molti modi differenti, a seconda dell'esatta configurazio- ne d'uso. Ecco di seguito i diagrammi per il collegamento delle vostre apparecchiature. -
Page 28: S Phantom Specifications
S phantom Specifications Phantom Power Voltage Connectors Mic One Input Mic Two Input Mic One Output Mic One Output Mic Two Output Control Switches 48 Volt Indicators Power On Phantom On Power Dimensions Weight Specifications are subject to change without notice. S phantom - Caractéristiques techniques Tension d'alimentation fantôme Connecteurs... -
