Page 5
DISPLAY DIGITAL OUT POWER SUPPLY VIDEO OUT MEMORY VIDEO D/A SDRAM AC-3/DTS DECODE CS4954 MPEG DECODE SWITCH OPTICAL DIGITAL OUT COAXIAL LOW FILTER HI FILTER ESS4408 AUDIO D/A VIDEO OUT CVBS LODER Y(R) CS4340 U(G) V(B) CONTROL POWER AMPS SWITCH A-FR SWITCH AUX1-R...
Page 9
INSTRUCTIONS FOR SERVICE PERSONNEL BEFORE RETURNING APPLIANCE TO THE CUSTOMER, MAKE LEAKAGE- CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT.
Page 10

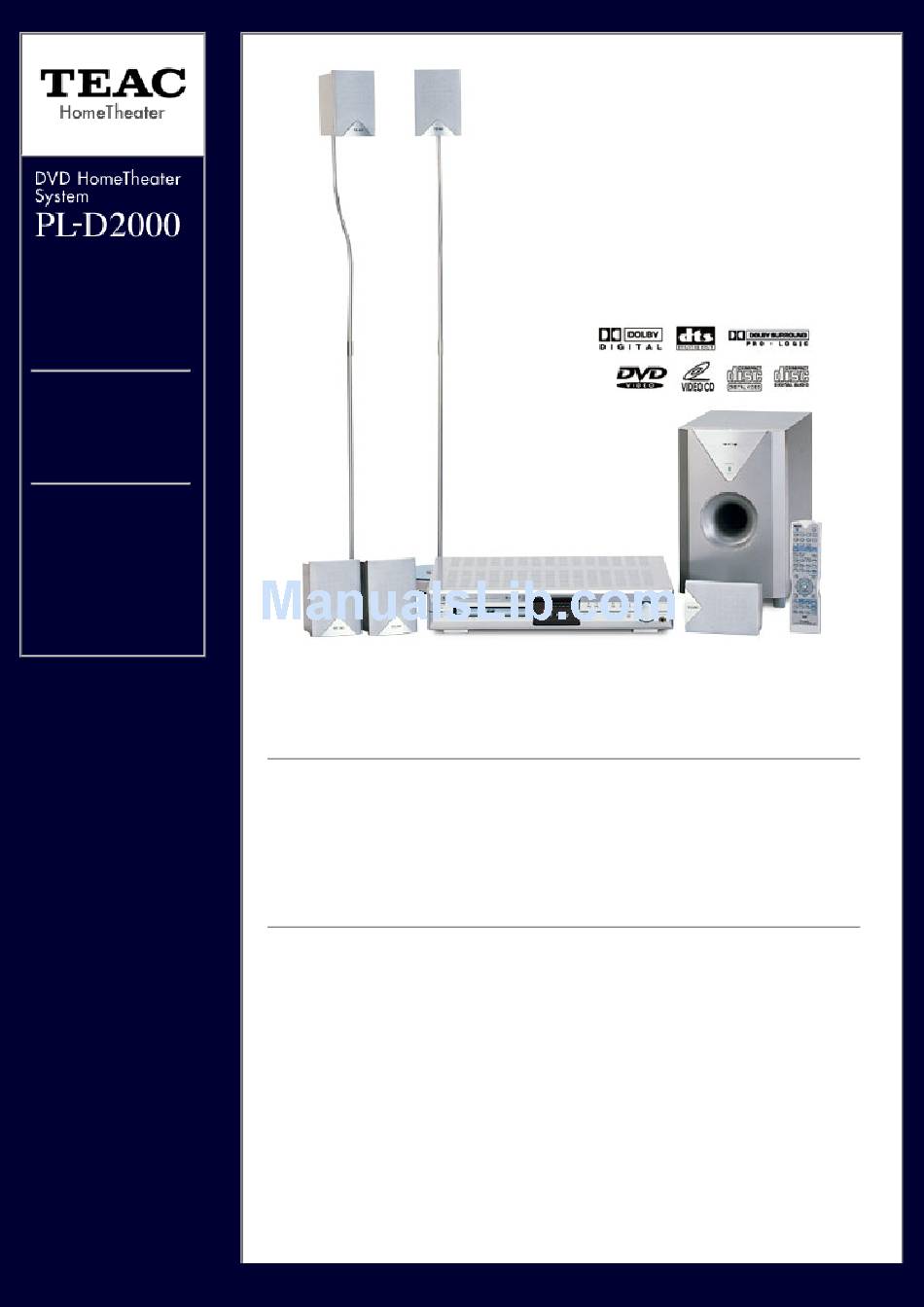

PL-D2000 HOME THEATER SYSTEM 1 st Issue; September 2001...
Page 25
Electric Parts List PART PDESC SPECA SPECB USQTY WHUS 47455-056 LINE CORD T-MARK 1830 mm BLACK PC 100,00 1830mm BLK NON- 47455-092 LINE CORD POLAR W/3.96VH 4P T-MARK PC 100,00 4999A-637 CON/WIRE 28P 150mm 20624 P=1.0mm FFC CABLE PC 100,00 CN102 TO MAIN PCB RB102. 4P 220mm 4999A-715 CON/WIRE...
Page 26
PART PDESC SPECA SPECB USQTY WHUS RESONATO JRN6078-800 8 MHz PC 100,00 XL601 2x5 ORG/GREEN 2 TWO COLORS KEM0052-002 LED CHANGE PC 100,00 D920 KER0003-001 LED 3 DIA RED ROUND PC 100,00 D204 VASIZE PA75X33.5 KLV0012-001 VFD 47x20mmFUTABA 11BT180GN PC 100,00 DP201 5x20mm CSA/UL/T- KSA1400-101 FUSE 4A 125V SLOW...
Page 27
PART PDESC SPECA SPECB USQTY WHUS MSP0001-A18 SW PUSH P12 PRONIC 5A/250V VDE SEMICO PC 100,00 MSP0001-A18 SW PUSH P12 PRONIC 5A/250V VDE SEMICO PC 100,00 SW920 MSR1624-204 ROTARY EC16B24-204 PC 100,00 VR201 MSS9477-037 SW SLIDE 2P2T K22F24 PC 100,00 SW301 PCW1035-101 CHIP CAP 100 pF 50V 5% 0805 TYPE NPO...
Page 28
PART PDESC SPECA SPECB USQTY WHUS PCW3955-224 CHIP CAP 0.22 uF 50V 20% 0805 TYPE Y5V PC 400,00 C428 C429 C430 C431 PCW3955-473 CHIP CAP 0.047 uF 50V 20% 0805 TYPE Y5V PC 100,00 C434 C409 C411 C415 C419 C424 C427 C432 C433 C436 C444 C446 C451 C456 C457 C467 C470 C474 C479 C484 C488...
Page 29
PART PDESC SPECA SPECB USQTY WHUS PRD4965-104 COND DISC .1 uF 50V +80-20% II Z5V PC 300,00 C654 C655 C657 PRD4965-104 COND DISC .1 uF 50V +80-20% II Z5V PC 100,00 FOR TUNER PACK TO GND. PRD4965-223 COND DISC .022 uF 50V +80-20% II Z5V PC 200,00 C412 C413 COND...
