Axor Montreux 16802XX0 Parts List

Axor Montreux
Kitchen mixer / Mitigeur de cuisine / Mezcladores para cocina
> 04/06
16802XX0
3
12
17
9
10
11

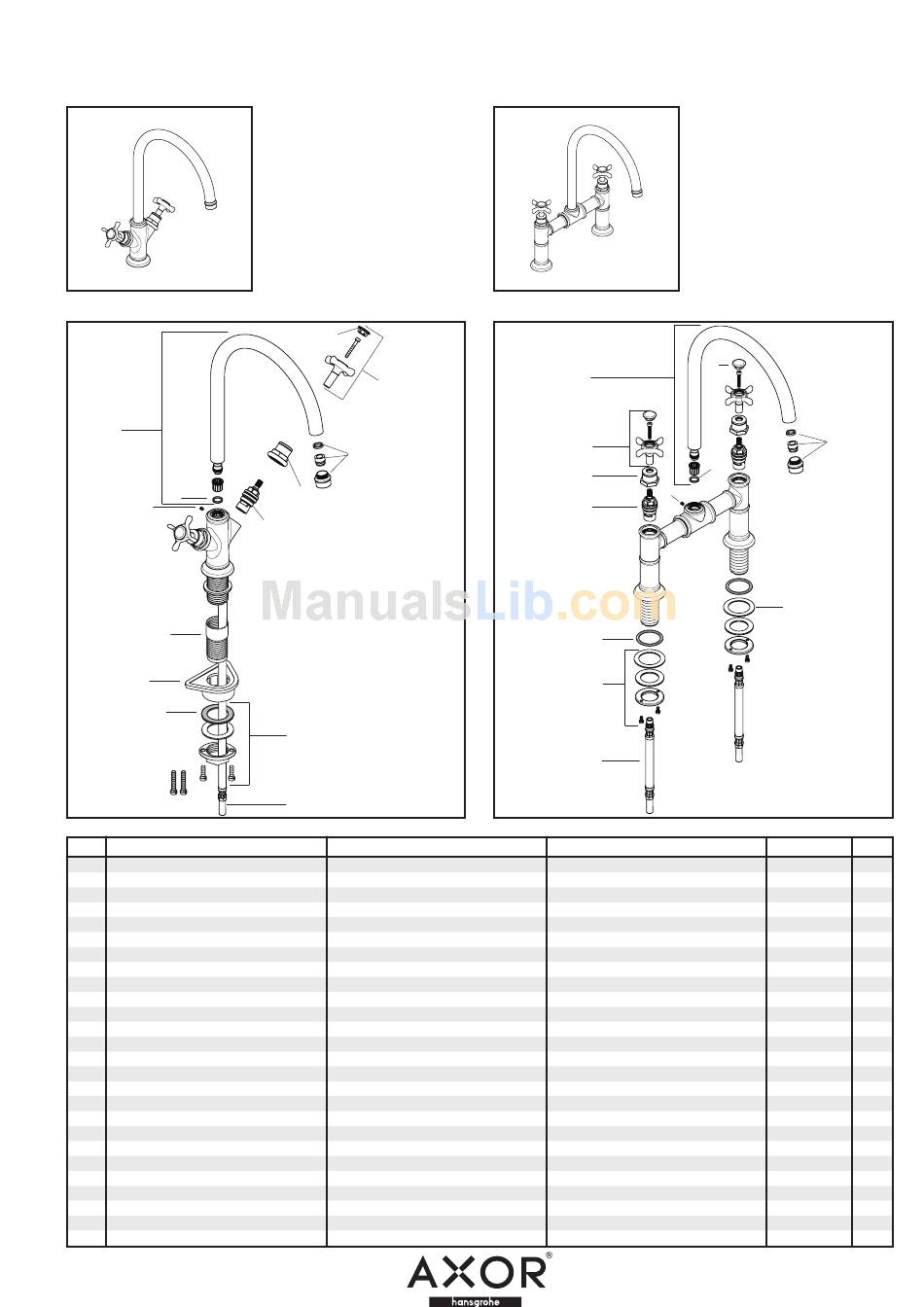

Pos. Description
1 handle
2 screw cover cold / hot water
3 spout
4 aerator M18x1
5 shut off unit right closing
6 fixing set
7 connection hose 900 mm
8 sleeve
9 fixation extension 35 mm
10 support
11 lever collar
12 O-ring 11x2 (2 pieces)
13 handle
14 fixing set for shut off unit
15 connection hose 600 mm
16 O-ring 34x4
17 hollow set screw M4x5
XX = Please see page 1.1 for finish
XX = Description des codes couleur page 1.1
XX = Para el código de acabados ver página 1.1
2
1
4
8
5
6
7
Description
poignée
cache vis couleur eau chaude/froide
bec
aérateur M18x1
mécanisme d'arrêt fermer à droite
fixation
flexible de raccordement 900mm
douille
rallonge 35mm pour fixation
set de fixation
anneau plastique
joint torique 11x2 (2 pièce)
poignée
fixation pour robinet d'arrêt
flexible de raccordement 600mm
joint torique 34x4
vis M4x5
> 04/06
16803XX0
3
13
8
17
5
16
14
15
Denominación
Mando
Tapón frio/caliente
Caño completo
Aireador M18x1
Montura cierre a derecha
Set de fijación completo
Conexión flexible 900mm
Casquillo
Prolongación 35 mm para fijación
Set de fijación
Arandela
Junta toroidal 11x2 (2 pieza)
Mando
Set de fijación completo para
Conexión flexible 600mm
Junta toroidal 34x4
Tornillo manecilla M4x5
2
4
12
11
Nr./Nr./N°
16291XX0
97987000
98616XX0
98617XX0
94009000
13961000
98600001
97993XX0
13898000
97523000
97548000
98127000
16597XX0
96078000
14099001
98155000
98731000
