Sony DSC-H50 Service Manual

Rmt-dsc2 digital still camera
Hide thumbs Also See for DSC-H50:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Handbook, Service Manual

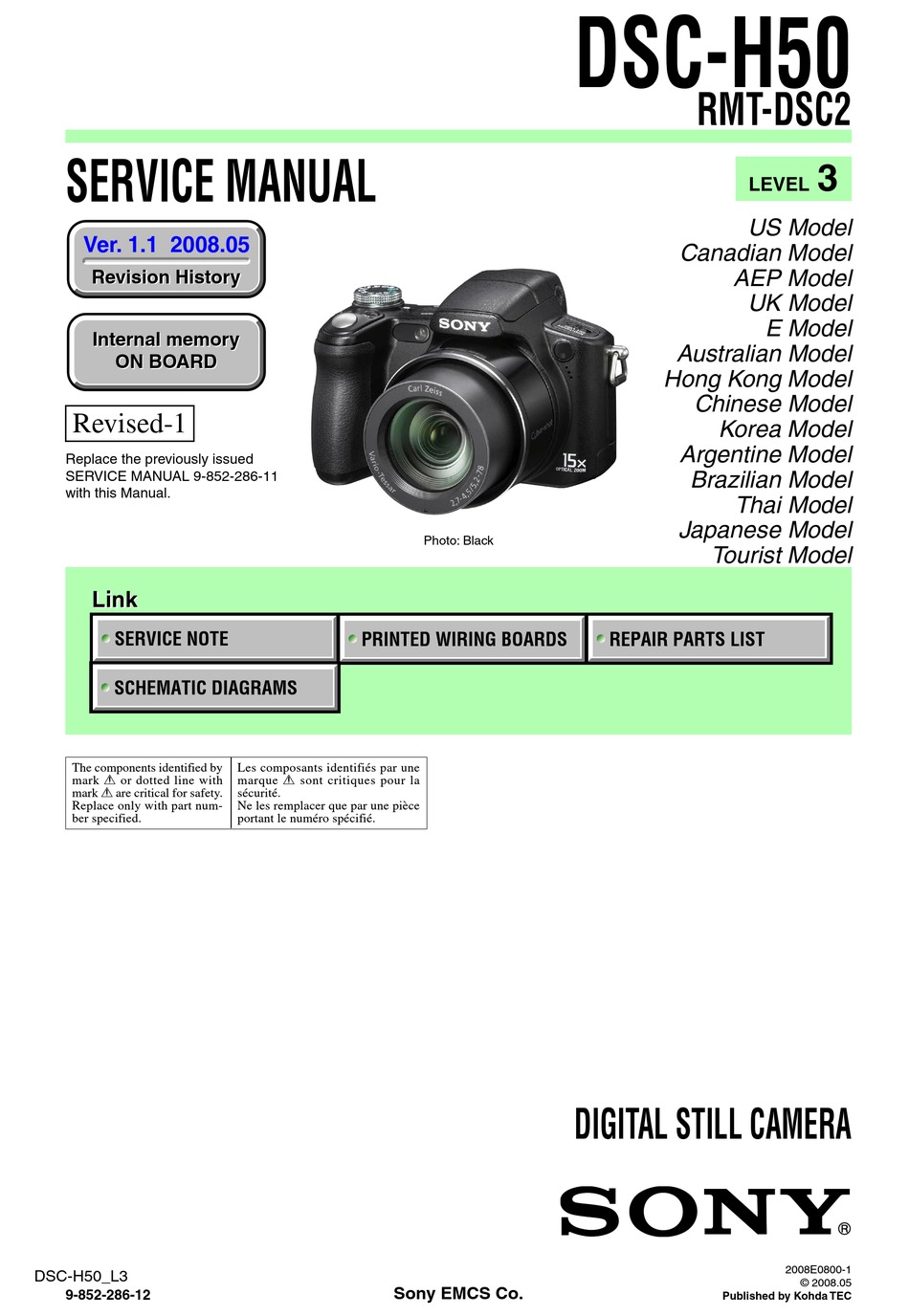

SERVICE MANUAL
Ver. 1.1 2008.05
Revision History
Revision History
Internal memory
Internal memory
ON BOARD
ON BOARD
Revised-1
Replace the previously issued
SERVICE MANUAL 9-852-286-11
with this Manual.
Link
Link
SERVICE NOTE
SCHEMATIC DIAGRAMS
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
DSC-H50_L3
9-852-286-12
PRINTED WIRING BOARDS
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Sony EMCS Co.
DSC-H50

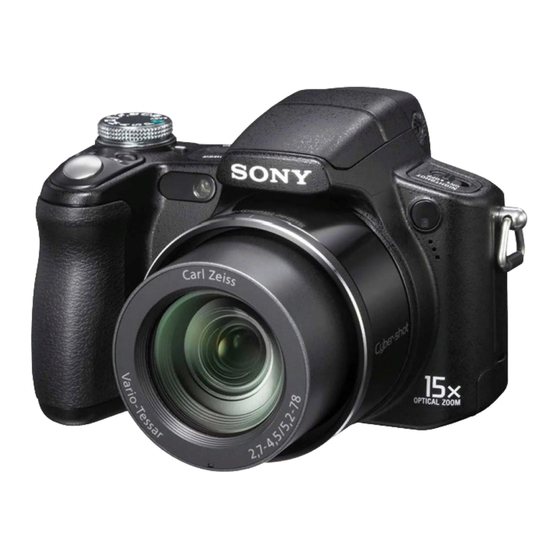

Photo: Black
DIGITAL STILL CAMERA
RMT-DSC2
LEVEL
US Model
Canadian Model
AEP Model
UK Model
E Model
Australian Model
Hong Kong Model
Chinese Model
Korea Model
Argentine Model
Brazilian Model
Thai Model
Japanese Model
Tourist Model
REPAIR PARTS LIST
Published by Kohda TEC
3
2008E0800-1
© 2008.05
