Yamaha SW10 STUDIO Service Manual

Hide thumbs Also See for SW10 STUDIO:

Advertisement

Quick Links

Download this manual See also: Owner's Manual
PA
011841
200612-92400

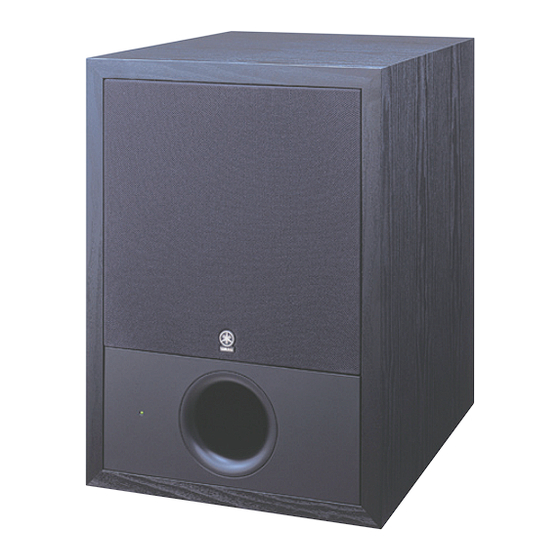

Powered Subwoofer
SW10 STUDIO
SERVICE MANUAL
SERVICE MANUAL
CONTENTS（目次）
SPECIFICATIONS（総合仕様） .................................................3
PANEL LAYOUT（パネルレイアウト） ......................................4
CIRCUIT BOARD LAYOUT（ユニットレイアウト） .................5
DIMENSIONS（寸法図） ............................................................5
DISASSEMBLY PROCEDURE（分解手順） ..............................6
IC BLOCK DIAGRAM（IC ブロック図） ..................................10
CIRCUIT BOARD（シート基板図） .........................................10
INSPECTION and ADJUSTMENT（検査及び調整） ...............15
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
OVERALL CIRCUIT DIAGRAM（総回路図）
Copyright (c) Yamaha Corporation. All rights reserved. PDF
HAMAMATSU, JAPAN
'06.11
&

Advertisement

loading

Related Manuals for Yamaha SW10 STUDIO

Summary of Contents for Yamaha SW10 STUDIO

  • Page 1 CIRCUIT BOARD LAYOUT（ユニットレイアウト） ....5 DIMENSIONS（寸法図） ............5 DISASSEMBLY PROCEDURE（分解手順） ......6 IC BLOCK DIAGRAM（IC ブロック図） ........10 CIRCUIT BOARD（シート基板図） .........10 INSPECTION and ADJUSTMENT（検査及び調整） ....15 PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） OVERALL CIRCUIT DIAGRAM（総回路図） 011841 HAMAMATSU, JAPAN Copyright (c) Yamaha Corporation. All rights reserved. PDF ’06.11 200612-92400 &...
  • Page 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated.

  • Page 3: Specifications

    SW10 STUDIO SPECIFICATIONS （総合仕様） GENERAL Type Powered subwoofer Overall Frequency Response 25 Hz - 150 Hz (-10 dB) Maximum Output Level 111 dB, 1 m on Axis Demensions (W x H x D) 328 x 459 x 476 mm Weight 26.5 kg...

  • Page 4: Panel Layout

    SW10 STUDIO PANEL LAYOUT （パネルレイアウト） <Rear Panel> <Front Panel> q POWER switch q POWER スイッチ w AC IN connector w AC IN 端子 e PHASE switch e PHASE スイッチ r HIGH CUT control r HIGH CUT コントロール t LEVEL control t LEVEL コントロール...
  • Page 5 SW10 STUDIO CIRCUIT BOARD LAYOUT （ユニットレイアウト） INPUT (2/4) (3/4) POWER (4/4) FUSE (1/4) DIMENSIONS （寸法図） 328 (12-15/16”) Unit: mm (inch)
  • Page 6 SW10 STUDIO DISASSEMBLY PROCEDURE（分解手順） Grille Assembly グリル Ass’ y （所要時間：約 1 分） (Time required: About 1 minute) 1-1 薄い金尺状のものを本体とグリル Ass’ y の間に挿 1-1 Insert thin steel measure or the like between the 入し、金尺を外側にずらしてグリル Ass’ y を外し body and grille assembly and move the measure ます。 （図 1） outward to remove the grille assembly. (Fig. 1) Front Panel (Time required: About 1 minute) フロントパネル...
  • Page 7 SW10 STUDIO Speaker Unit ウーファー (Time required: About 2 minutes) （所要時間：約 2 分） 4-1 Remove the grille assembly. (See procedure 1) 4-1 グリル Ass’ y を外します。 （1 項参照） 4-2 Remove the eight (8) screws marked [50]. The 4-2 [50] のネジ 8 本を外して、ウーファーを外します。 speaker unit can then be removed. (Photo 4) （写真 4） Rear Panel (Control), INPUT Circuit Board リアパネル（コントロール）...
  • Page 8 SW10 STUDIO Rear panel, Control [90] （リアパネル（コントロール） ） INPUT [90]: Bind Head Tapping Screw-B（B タイト＋ BIND）3.0X10 NI-BL (WH042000) [90] Photo 5 ( 写真 5) Spacer Holder B Holder A [45] Spacer （スペーサー） （ホルダー B） （ホルダー A） （スペーサー） [35] [25] POWER POWER [25] [35] Spacer （スペーサー） Spacer （スペーサー） Photo 6 ( 写真 6) [45] Photo 8 ( 写真...
  • Page 9 SW10 STUDIO Power Transformer トランスパワー （所要時間：約 2 分） (Time required: About 2 minutes) 9-1 リアパネルを外します。 （6 項参照） 9-1 Remove the rear panel. (See procedure 6) 9-2 [15] のネジ 4 本を外して、トランスパワーを外し 9-2 Remove the four (4) screws marked [15]. The ます。 （写真 9） power transformer can then be removed. (Photo 9) FUSE Circuit Board 10. FUSE シート...
  • Page 10 SW10 STUDIO IC BLOCK DIAGRAM（IC ブロック図） NJM072D (X8346A00) INPUT : IC101, IC102 NJM4560D (X8347A00) : IC201, IC202 INPUT : IC103, IC104 Dual Operational Amplifier +DC Voltage Output A Supply Inverting Output B Input A Inverting Non-Inverting Input B Input A...
  • Page 11 SW10 STUDIO INPUT (2/4) Circuit Board PHASE HIGH CUT to AMP-CN201 LEVEL (Hz) REV. NORM. SUBWOOFER SUBWOOFER INPUT SUBWOOFER SUBWOOFER OUTPUT Component side（部品側）...
  • Page 12 SW10 STUDIO POWER Circuit Board to AMP-CN202 N.C. to AMP-CN401 A’ N.C.
  • Page 13 SW10 STUDIO to AMP-CN202 N.C. to Power transformer to Speaker to LED-CN604 to Speaker to Power transformer A’ N.C. Component side（部品側）...
  • Page 14 SW10 STUDIO AMP (3/4) Circuit Board to INPUT-CN101 to POWER-CN301 to POWER-CN502 Component side（部品側）...
  • Page 15 SW10 STUDIO INSPECTION and ADJUSTMENT（検査及び調整） MEASURING.VOLTAGE（測定電圧） . :. J. AC.100.V...50/60.Hz U,T. AC.120.V...60.Hz B,H,K,O. AC.230.V...50.Hz AC.240.V...50.Hz LOAD（負荷） : 8 Ω INPUT（入力） . :. INPUT1 VR-LEVEL. :. MAX. CUTOFF.FREQ. :. 120.Hz PHASE. :. NORM Electric performance（電気性能） INPUT CONDITIONS OUTPUT CONDITIONS LIMIT ITEM（項目） （入力条件）...
  • Page 16 SW10 STUDIO Power On-Muting Time（POWER ON-MUTING 時間） Turn.on.the.power.switch.and.the.muting.will.be.canceled.and.the.relay.will.be.turned.on..Check.that.the.time.difference.is.3 ±1.seconds.after.the.power.switch.is.turned.on. POWER SWITCH を ON 後、t = 3 ± 1 秒にて MUTING が解除され、RELAY が ON することを確認します。 Adjusting Idle Current（Idling 電流の調整） Adjust. the. VR351. and. VR451. so. that. the. voltage. between. the. q. and. w. of. the. CN351. and. CN451. is. 0.7±0.15. mV.

  • Page 17: Parts List

    Powered Subwoofer SW10 STUDIO PARTS LIST CONTENTS（目次） OVERALL ASSEMBLY（総組立） ........2 AMP ASSEMBLY（AMP Ass'y） ........4 ELECTRICAL PARTS（電気部品） ........6 Notes : DESTINATION ABBREVIATIONS A : Australian model M : South African model B : British model O : Chinese model...
  • Page 18 SW10 STUDIO OVERALL ASSEMBLY （総組立） E100 Cord assembly E100a E100b AMP assembly : See page 4. （アンプAss’ y） E10 E40 E50 E70 E80 E100b E100a E100...
  • Page 19 SW10 STUDIO PART NO. DESCRIPTION REMARKS 部 品 名 REF NO. RANK OVERALL ASSEMBLY 立 SW10 STUDIO 総 組 Oversll Assembly 立 J 総 組 Oversll Assembly 立 U 総 組 Oversll Assembly 立 H 総 組 Oversll Assembly 立 B 総...
  • Page 20 SW10 STUDIO AMP ASSEMBLY （AMP Ass'y） [32] Holder B [22] Holder A [45] （ホルダー B） （ホルダー A） Front panel [35] [25] [40] [25] [35] [45] 133 131 Refer to on pages 2 and 3 for information on cord assembly. E100 E100 （コードAss’...
  • Page 21 品 名 REF NO. RANK AMP ASSEMBLY ア ン プ Ａ ｓ ｓ ’ ｙ SW10 STUDIO AMP Assembly ア ン プ Ａ ｓ ｓ ’ ｙ J 435993 AMP Assembly ア ン プ Ａ ｓ ｓ ’ ｙ U...
  • Page 22 DESCRIPTION DESCRIPTION REMARKS REMARKS 部 部 品 品 名 名 REF NO. REF NO. RANK RANK ELECTRICAL PARTS 品 SW10 STUDIO 電 気 部 WJ274200 Circuit Board (WJ27410)(WJ27460) Ａ Ｍ Ｐ シ ー ト (6484c-30) WJ274300 Circuit Board FUSE Ｆ Ｕ Ｓ Ｅ シ ー ト J,U,T...
  • Page 23 SW10 STUDIO LED and POWER PART NO. PART NO. DESCRIPTION DESCRIPTION REMARKS REMARKS 部 部 品 品 名 名 REF NO. REF NO. RANK RANK CN604 Connector PH 3P SE 081691 コ ネ ク タ LD501 L-115VSRSGW GR/RE Ｄ POWER/CLIP 439684 Ｌ...
  • Page 24 SW10 STUDIO POWER PART NO. PART NO. DESCRIPTION DESCRIPTION REMARKS REMARKS 部 部 品 品 名 名 REF NO. REF NO. RANK RANK R465 WJ284300 Wire Wound Resistor BPR38C 109K LF 443553 セ メ ン ト 抵 抗 R466 AAX09880 Flame Proof C. Resistor...
  • Page 25 Powered Subwoofer SW10 STUDIO CIRCUIT DIAGRAM CONTENTS（目次） BLOCK DIAGRAM（ブロックダイアグラム） ......3 OVERALL CIRCUIT DIAGRAM（総回路図） ......4 Note: See parts list for details of circuit board component parts. 注：シートの部品詳細はパーツリストをご参照ください。 WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed.
  • Page 26 BLOCK DIAGRAM (SW10 STUDIO) SW10 STUDIO INPUT (2/4) (3/4) +18V JK102 +18V +18V HIGH CUT INVERTER VOLTAGE AMP INPUT +Vcc +18V Q401-409 -18V SIG + (a) -18V NF (a) IC101-1/2 IC201 SIG - (a) (8P) (8P) IC202-2/2 -Vcc (a) -18V...
  • Page 27 OVERALL CIRCUIT DIAGRAM (SW10 STUDIO) SW10 STUDIO INPUT (2/4) (3/4) POWER NJM072D NJM072D OP AMP OP AMP HIGH CUT OP AMP LEVEL OP AMP CUTOFF FREQ OP AMP OUTPUT INPUT NJM072D REGULATOR +18V NJM072D OP AMP OUTPUT FUSE (1/4) INPUT...
