Single-Phase 0U Switched
Power Distribution Units with
Individual Outlet Current Metering
Important Safety Instructions
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an

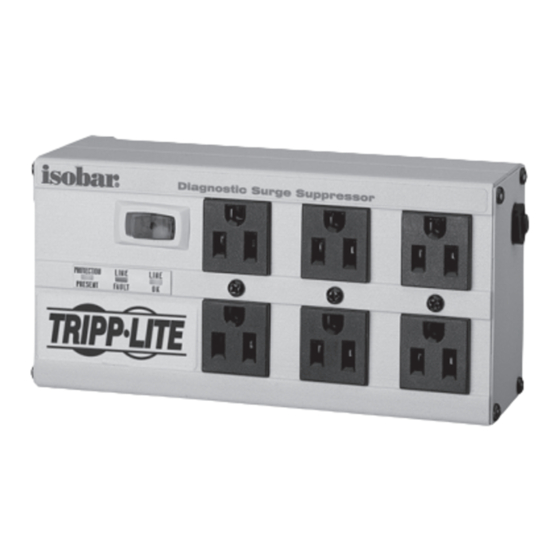

ISOBAR6ULTRA surge protector-
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
16-10-211-933668.indb 1
Owner's Manual
a $100 value!
Copyright © 2016 Tripp Lite. All rights reserved.
1
2
3
8
8
11
11
12
13
25
12/22/2016 11:36:07 AM
Advertisement
Chapters
Table of Contents
Related Manuals for Tripp Lite PDUMVR30NET
Summary of Contents for Tripp Lite PDUMVR30NET
-
Page 1: Table Of Contents
You could also win an ISOBAR6ULTRA surge protector— a $100 value! www.tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2016 Tripp Lite. All rights reserved. 16-10-211-933668.indb 1 12/22/2016 11:36:07 AM... - Page 2 Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains instructions and warnings that should be followed during the installation, operation, and storage of this product. Failure to heed these instructions and warnings may affect the product warranty. • The PDU provides the convenience of multiple outlets, but DOES NOT provide surge or line noise protection for connected equipment.
-
Page 3: Installation
Installation Mounting the PDU Note: The illustrations may differ somewhat from your PDU model. Regardless of configuration, the user must determine the fitness of hardware and procedures before mounting. The PDU and included hardware are designed for common rack and rack enclosure types and may not be appropriate for all applications. Exact mounting configurations may vary. -
Page 4: Connecting The Pdu
Connect the input plug to your facility’s compatible AC power source. All models contain 2 banks of output receptacles. • PDUMVR20NET and PDUMVR30NET contain 2 banks of 12 5-15/20R Plug type may vary by model. receptacles (24 total). • PDUMVR30HVNET contains 2 banks of 10 C13 and 2 C19 receptacles (24 total). -
Page 5: Dynamic Ip Address Assignment
Installation Dynamic IP Address Assignment Connect Network Interface to Network: Connect a standard Ethernet patch cable to your network using the RJ45 Ethernet port on the PDU’s Network Interface. Note: This port does not support PoE (Power over Ethernet) applications. The interface will attempt to obtain an IP address via DHCP . -
Page 6: Network Settings
Installation Select Option 3: IPv4 setting, or Option 4: IPv6 settings. Select Option 1: Method. Select Option 2: Static. Assign the address, subnet mask, gateway, etc. Save your settings by selecting “A” (apply). Choose “y” to restart PowerAlert now. Close your terminal session. Remove Cable: Remove the cable and proceed to the Test Network Connection section. - Page 7 Port number? [443] Enable SSH Programs? [Y] You can also change the root password, real-time clock and other settings. (Tripp Lite recommends against changing the default settings unless you are an advanced user with a specific purpose.) After you have finished entering settings, the PDU will save changes to memory and reboot (this may take several minutes).
-
Page 8: Digital Load Meter
Digital Load Meter Select Bank Button: This button can be pressed to show total current for each bank. Pressing this button once will display the total current for all of the Bank 1 outlets, located nearest to the input cord. The LED for Bank 1 will illuminate and the total Amp current for Bank 1 outlets will display on the LED screen... - Page 9 Features Circuit Breaker (Select Models): Each bank has its own breaker labeled Bank 1 and Bank 2. If the connected equipment load exceeds the Maximum Load Rating for that bank of the PDU, the circuit breaker will trip. Circuit Breaker (Select Models): If the connected equipment load exceeds the Maximum Load Rating of the PDU, the circuit breaker will trip.
- Page 10 1243) is included with the PDU. To request a replacement cable, visit www.tripplite.com for ordering information. USB Type-A Port: Use this port to connect a Tripp Lite EnviroSense2 module (E2MT, E2MTDO, E2MTDI, E2MTHDI) for a variety of environmental monitoring and control options.
-
Page 11: Configuration And Operation
LX Platform in the search field. Service Your Tripp Lite product is covered by the warranty described in this manual. A variety of Extended Warranty and On-Site Service Programs are also available from Tripp Lite. For more information on service, visit www.tripplite.com/support. -
Page 12: Warranty And Product Registration
Service under this Warranty can only be obtained by your delivering or shipping the product (with all shipping or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Seller will pay return shipping charges. Visit www.tripplite.com/support before sending any equipment back for repair. -
Page 13: Pdumvr20Net • Pdumvr30Net • Pdumvr30Hvnet (Ag-0044) (Ag-0045) (Ag-0046)
Instrucciones de seguridad importantes Instalación Medidor de carga digital Características Configuración y funcionamiento Mantenimiento Garantía English Français 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2016 Tripp Lite. Todos los derechos reservados. 16-10-211-933668.indb 13 12/22/2016 11:36:21 AM... -
Page 14: Instrucciones De Seguridad Importantes
Instrucciones de seguridad importantes GUARDE ESTAS INSTRUCCIONES Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, el funcionamiento y el almacenamiento de este producto. Si no sigue estas instrucciones y advertencias puede afectar la garantía del producto. •... -
Page 15: Instalación
Instalación Montaje de la PDU Nota: Las ilustraciones pueden diferir del modelo de la PDU. Independientemente de la configuración, el usuario debe determinar la aptitud de las herramientas y los pasos antes de montarlo. La PDU y las herramientas incluidas están diseñadas para racks comunes y racks y pueden no ser adecuadas para todas las aplicaciones. - Page 16 CA compatible de la instalación. Todos los modelos contienen 2 bancos de tomacorrientes. • PDUMVR20NET y PDUMVR30NET El tipo de calavija puede variar contienen 2 bancos de tomacorrientes según el modelo. 12 5-15/20R (24 en total).
- Page 17 Instalación Asignación de dirección IP dinámica Conecte a la Red la Interfaz de Red: Conecte un cable patch estándar para Ethernet al puerto de Ethernet RJ45 en la Interfaz de Red del PDU. Nota: Este puerto no admite aplicaciones de PoE (Energía sobre la Ethernet).
- Page 18 Instalación Seleccione Opción 3: Parámetro IPv4, o Opción 4: Parámetros IPv6. Seleccione Opción 1: Método. Seleccione Opción 2: Estática Asigne la dirección, máscara de subred, portal, etc. Guarde sus parámetros seleccionando “A” (aplicar). Elija “y” para reiniciar ahora PowerAlert. Elija su sesión de terminal. Retire el Cable: Retire el cable y proceda a la sección de Probar Conexión de Red.
- Page 19 También puede cambiar únicamente la contraseña raíz, el reloj en tiempo real y otros parámetros o ajustes. (Tripp Lite no recomienda cambiar los ajustes de fábrica a menos de que usted sea un usuario avanzado con un propósito en especifico) Posteriormente a que haya terminado de introducir los ajustes, el PDU salvará...
-
Page 20: Medidor De Carga Digital
Medidor de carga digital Botón de Selección de Banco: Este botón puede oprimirse para mostrar la corriente total para cada banco. Oprimiendo este botón una vez, mostrará la corriente total para todos los tomacorrientes del Banco 1, localizados más cerca al cable de alimentación. Se encenderá... - Page 21 Características LED del tomacorriente: Una vez que la unidad esté encendida, cada tomacorriente se activa individualmente y cada LED de tomacorriente se iluminará cuando el tomacorriente asociado esté listo para distribuir alimentación de CA. Breaker (modelos selectos): Cada banco tiene su propio breaker etiquetados Bank 1 y Bank 2.
- Page 22 Puerto USB Tipo A: Use este puerto para conectar un módulo opcional EnviroSense2 (E2MT, E2MTDO, E2MTDI, E2MTHDI) de Tripp Lite para una gran variedad de opciones de monitoreo y control ambiental. Para más información acerca de estos módulos, consulte www.tripplite.com.
-
Page 23: Configuración Y Funcionamiento
Esta garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) que el producto sufra durante el envío a Tripp Lite o un centro de servicio autorizado por Tripp Lite. Los productos que se envían a Tripp Lite o un centro de servicio autorizado por Tripp Lite debe tener prepagos los cargos de envío. -
Page 24: Garantía
(con todos los cargos de envío o entrega prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos de envío de devolución. Visite www.tripplite.com/support antes de enviar cualquier equipo para reparación. - Page 25 Importantes consignes de sécurité Installation Indicateur de charge numérique Caractéristiques Configuration et fonctionnement Service Garantie English Español 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2016 Tripp Lite. Tous droits réservés. 16-10-211-933668.indb 25 12/22/2016 11:36:26 AM...
-
Page 26: Importantes Consignes De Sécurité
Importantes consignes de sécurité Conserver ces directives Ce guide contient des instructions et des mises en garde qui doivent être respectées durant l’installation, l’utilisation et l’entreposage de ce produit. Le non- respect de ces instructions et mises en garde annulera la garantie du produit. •... -
Page 27: Installation
Installation Montage de la PDU Remarque : Les illustrations peuvent être différentes de celles de votre modèle de PDU. Sans tenir compte de la configuration, l’utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d’effectuer l’installation. La PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à... - Page 28 CA compatible. Tous les modèles contiennent 2 blocs de prises de sortie. • Le PDUMVR20NET et le PDUMVR30NET contiennent 2 blocs Le type de fiche peut de 12 prises de sortie 5-15/20R (24 varier selon le modèle au total).
- Page 29 Installation Affectation d’une adresse IP dynamique Brancher l’interface réseau au réseau : connecter un cordon de raccordement Ethernet standard au réseau en utilisant le port Ethernet RJ-45 sur l’interface réseau de la PDU. Remarque : Ce port ne prend pas en charge les applications d’alimentation par Ethernet (PoE).
- Page 30 Installation Sélectionner l’option 3 : IPv4 setting (paramètre IPv4), ou l’option 4 : IPv6 settings (paramètres IPv6). Sélectionner l’option 1 : Method (méthode). Sélectionner l’option 2 : Static (statique). Attribuer l’adresse, le menu de sous-réseau, la passerelle, etc. Sauvegarder les paramètres en sélectionnant «...
- Page 31 Vous pouvez aussi changer le mot de passe de base, l’horloge de temps réel et les autres réglages. (Tripp Lite recommande de ne pas changer les réglages par défaut à moins que vous soyez un utilisateur averti et ce, à des fins spécifiques.) Lorsque vous aurez terminé de saisir les réglages, l’unité...
-
Page 32: Indicateur De Charge Numérique
Indicateur de charge numérique Sélectionner le bouton du bloc : ce bouton peut être pressé pour afficher le courant total pour chaque bloc. En appuyant sur ce bouton une fois, le courant total s’affichera pour toutes les sorties du bloc 1 situées le plus près du câble d’entrée. -
Page 33: Caractéristiques
Caractéristiques DEL de prise : Une fois que l’appareil est mis sous tension, chaque prise individuelle accélère et chaque DEL de prise s’illuminera lorsque la prise leur étant associée est prête à distribuer du courant CA. Disjoncteur (modèles sélectionnés) : chaque bloc a son propre disjoncteur étiqueté... - Page 34 Port USB de type A : Utiliser ce port pour connecter un module EnviroSense2 de Tripp Lite (E2MT, E2MTDO, E2MTDI, E2MTHDI) pour une variété d'options de surveillance environnementale et de gestion. Visitez www.tripplite.com pour des informations supplémentaires sur ces modules.
-
Page 35: Configuration Et Fonctionnement
à s’être produit durant l’expédition à Tripp Lite ou à un centre de service autorisé de Tripp Lite n’est pas couvert par la garantie. Les produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être envoyés tout frais de transport prépayés. -
Page 36: Garantie
à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d’expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d’expédition de retour. Visitez www.tripplite.com/support avant de retourner de l’équipement pour réparation.
