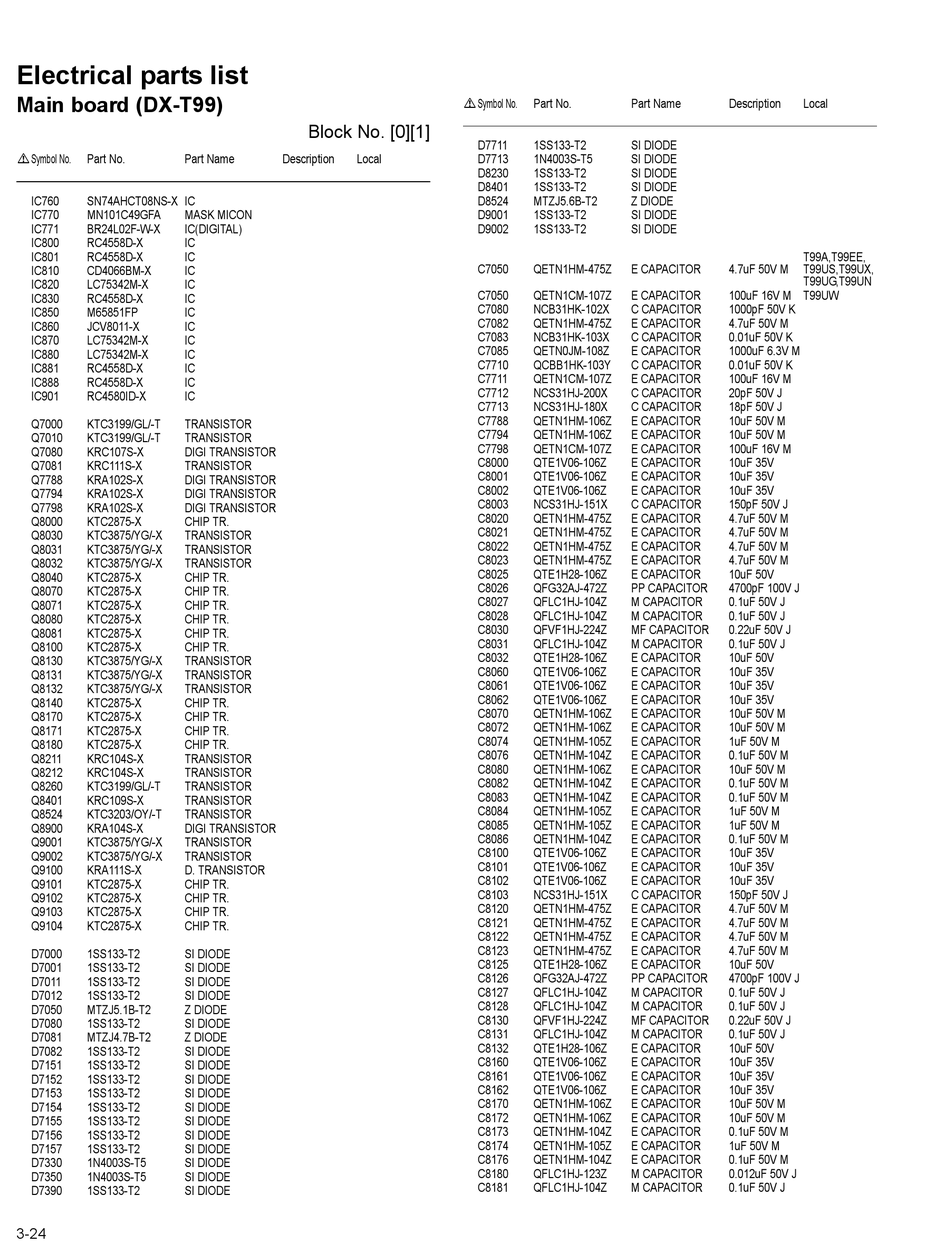

Electrical parts list
Main board (DX-T99)
Symbol No.
Part No.
Part Name
IC760
SN74AHCT08NS-X IC
IC770
MN101C49GFA
MASK MICON
IC771
BR24L02F-W-X
IC(DIGITAL)
IC800
RC4558D-X
IC
IC801
RC4558D-X
IC
IC810
CD4066BM-X
IC
IC820
LC75342M-X
IC
IC830
RC4558D-X
IC
IC850
M65851FP
IC
IC860
JCV8011-X
IC
IC870
LC75342M-X
IC
IC880
LC75342M-X
IC
IC881
RC4558D-X
IC
IC888
RC4558D-X
IC
IC901
RC4580ID-X
IC
Q7000
KTC3199/GL/-T
TRANSISTOR
Q7010
KTC3199/GL/-T
TRANSISTOR
Q7080
KRC107S-X
DIGI TRANSISTOR
Q7081
KRC111S-X
TRANSISTOR
Q7788
KRA102S-X
DIGI TRANSISTOR
Q7794
KRA102S-X
DIGI TRANSISTOR
Q7798
KRA102S-X
DIGI TRANSISTOR
Q8000
KTC2875-X
CHIP TR.
Q8030
KTC3875/YG/-X
TRANSISTOR
Q8031
KTC3875/YG/-X
TRANSISTOR
Q8032
KTC3875/YG/-X
TRANSISTOR
Q8040
KTC2875-X
CHIP TR.
Q8070
KTC2875-X
CHIP TR.
Q8071
KTC2875-X
CHIP TR.
Q8080
KTC2875-X
CHIP TR.
Q8081
KTC2875-X
CHIP TR.
Q8100
KTC2875-X
CHIP TR.
Q8130
KTC3875/YG/-X
TRANSISTOR
Q8131
KTC3875/YG/-X
TRANSISTOR
Q8132
KTC3875/YG/-X
TRANSISTOR
Q8140
KTC2875-X
CHIP TR.
Q8170
KTC2875-X
CHIP TR.
Q8171
KTC2875-X
CHIP TR.
Q8180
KTC2875-X
CHIP TR.
Q8211
KRC104S-X
TRANSISTOR
Q8212
KRC104S-X
TRANSISTOR
Q8260
KTC3199/GL/-T
TRANSISTOR
Q8401
KRC109S-X
TRANSISTOR
Q8524
KTC3203/OY/-T
TRANSISTOR
Q8900
KRA104S-X
DIGI TRANSISTOR
Q9001
KTC3875/YG/-X
TRANSISTOR
Q9002
KTC3875/YG/-X
TRANSISTOR
Q9100
KRA111S-X
D. TRANSISTOR
Q9101
KTC2875-X
CHIP TR.
Q9102
KTC2875-X
CHIP TR.
Q9103
KTC2875-X
CHIP TR.
Q9104
KTC2875-X
CHIP TR.
D7000
1SS133-T2
SI DIODE
D7001
1SS133-T2
SI DIODE
D7011
1SS133-T2
SI DIODE
D7012
1SS133-T2
SI DIODE
D7050
MTZJ5.1B-T2
Z DIODE
D7080
1SS133-T2
SI DIODE
D7081
MTZJ4.7B-T2
Z DIODE
D7082
1SS133-T2
SI DIODE
D7151
1SS133-T2
SI DIODE
D7152
1SS133-T2
SI DIODE
D7153
1SS133-T2
SI DIODE
D7154
1SS133-T2
SI DIODE
D7155
1SS133-T2
SI DIODE
D7156
1SS133-T2
SI DIODE
D7157
1SS133-T2
SI DIODE
D7330
1N4003S-T5
SI DIODE
D7350
1N4003S-T5
SI DIODE
D7390
1SS133-T2
SI DIODE
3-24
Block No. [0][1]
Description
Local
Symbol No.
Part No.
Part Name
D7711
1SS133-T2
SI DIODE
D7713
1N4003S-T5
SI DIODE
D8230
1SS133-T2
SI DIODE
D8401
1SS133-T2
SI DIODE
D8524
MTZJ5.6B-T2
Z DIODE
D9001
1SS133-T2
SI DIODE
D9002
1SS133-T2
SI DIODE
C7050
QETN1HM-475Z
E CAPACITOR
C7050
QETN1CM-107Z
E CAPACITOR
C7080
NCB31HK-102X
C CAPACITOR
C7082
QETN1HM-475Z
E CAPACITOR
C7083
NCB31HK-103X
C CAPACITOR
C7085
QETN0JM-108Z
E CAPACITOR
C7710
QCBB1HK-103Y
C CAPACITOR
C7711
QETN1CM-107Z
E CAPACITOR
C7712
NCS31HJ-200X
C CAPACITOR
C7713
NCS31HJ-180X
C CAPACITOR
C7788
QETN1HM-106Z
E CAPACITOR
C7794
QETN1HM-106Z
E CAPACITOR
C7798
QETN1CM-107Z
E CAPACITOR
C8000
QTE1V06-106Z
E CAPACITOR
C8001
QTE1V06-106Z
E CAPACITOR
C8002
QTE1V06-106Z
E CAPACITOR
C8003
NCS31HJ-151X
C CAPACITOR
C8020
QETN1HM-475Z
E CAPACITOR
C8021
QETN1HM-475Z
E CAPACITOR
C8022
QETN1HM-475Z
E CAPACITOR
C8023
QETN1HM-475Z
E CAPACITOR
C8025
QTE1H28-106Z
E CAPACITOR
C8026
QFG32AJ-472Z
PP CAPACITOR
C8027
QFLC1HJ-104Z
M CAPACITOR
C8028
QFLC1HJ-104Z
M CAPACITOR
C8030
QFVF1HJ-224Z
MF CAPACITOR
C8031
QFLC1HJ-104Z
M CAPACITOR
C8032
QTE1H28-106Z
E CAPACITOR
C8060
QTE1V06-106Z
E CAPACITOR
C8061
QTE1V06-106Z
E CAPACITOR
C8062
QTE1V06-106Z
E CAPACITOR
C8070
QETN1HM-106Z
E CAPACITOR
C8072
QETN1HM-106Z
E CAPACITOR
C8074
QETN1HM-105Z
E CAPACITOR
C8076
QETN1HM-104Z
E CAPACITOR
C8080
QETN1HM-106Z
E CAPACITOR
C8082
QETN1HM-104Z
E CAPACITOR
C8083
QETN1HM-104Z
E CAPACITOR
C8084
QETN1HM-105Z
E CAPACITOR
C8085
QETN1HM-105Z
E CAPACITOR
C8086
QETN1HM-104Z
E CAPACITOR
C8100
QTE1V06-106Z
E CAPACITOR
C8101
QTE1V06-106Z
E CAPACITOR
C8102
QTE1V06-106Z
E CAPACITOR
C8103
NCS31HJ-151X
C CAPACITOR
C8120
QETN1HM-475Z
E CAPACITOR
C8121
QETN1HM-475Z
E CAPACITOR
C8122
QETN1HM-475Z
E CAPACITOR
C8123
QETN1HM-475Z
E CAPACITOR
C8125
QTE1H28-106Z
E CAPACITOR
C8126
QFG32AJ-472Z
PP CAPACITOR
C8127
QFLC1HJ-104Z
M CAPACITOR
C8128
QFLC1HJ-104Z
M CAPACITOR
C8130
QFVF1HJ-224Z
MF CAPACITOR
C8131
QFLC1HJ-104Z
M CAPACITOR
C8132
QTE1H28-106Z
E CAPACITOR
C8160
QTE1V06-106Z
E CAPACITOR
C8161
QTE1V06-106Z
E CAPACITOR
C8162
QTE1V06-106Z
E CAPACITOR
C8170
QETN1HM-106Z
E CAPACITOR
C8172
QETN1HM-106Z
E CAPACITOR
C8173
QETN1HM-104Z
E CAPACITOR
C8174
QETN1HM-105Z
E CAPACITOR
C8176
QETN1HM-104Z
E CAPACITOR
C8180
QFLC1HJ-123Z
M CAPACITOR
C8181
QFLC1HJ-104Z
M CAPACITOR
Description
Local
T99A,T99EE,
4.7uF 50V M
T99US,T99UX,
T99UG,T99UN
100uF 16V M T99UW
1000pF 50V K
4.7uF 50V M
0.01uF 50V K
1000uF 6.3V M
0.01uF 50V K
100uF 16V M
20pF 50V J
18pF 50V J
10uF 50V M
10uF 50V M
100uF 16V M
10uF 35V
10uF 35V
10uF 35V
150pF 50V J
4.7uF 50V M
4.7uF 50V M
4.7uF 50V M
4.7uF 50V M
10uF 50V
4700pF 100V J
0.1uF 50V J
0.1uF 50V J
0.22uF 50V J
0.1uF 50V J
10uF 50V
10uF 35V
10uF 35V
10uF 35V
10uF 50V M
10uF 50V M
1uF 50V M
0.1uF 50V M
10uF 50V M
0.1uF 50V M
0.1uF 50V M
1uF 50V M
1uF 50V M
0.1uF 50V M
10uF 35V
10uF 35V
10uF 35V
150pF 50V J
4.7uF 50V M
4.7uF 50V M
4.7uF 50V M
4.7uF 50V M
10uF 50V
4700pF 100V J
0.1uF 50V J
0.1uF 50V J
0.22uF 50V J
0.1uF 50V J
10uF 50V
10uF 35V
10uF 35V
10uF 35V
10uF 50V M
10uF 50V M
0.1uF 50V M
1uF 50V M
0.1uF 50V M
0.012uF 50V J
0.1uF 50V J
Table of
Contents
Previous
Page
Next
Page
1
...
87
88
89
90
91
92
93
94
Show Quick Links
Quick Links:
Table of Contents
Specific Service Instructions
Rear Panel
Adjustment
Troubleshooting
Parts List
Electrical Parts List
Printed Circuit Boards
Hide quick links:
Permanently
Temporary
Cancel
Advertisement
Table of Contents
Related Manuals for JVC DX-T99A
Stereo System JVC DX-T99A Service Manual
Compact component system (155 pages)
Speaker System JVC CA-DXT99 Instructions Manual
Compact component system (50 pages)
Stereo System JVC DD-8 Instructions Manual
Network media system (64 pages)
Stereo System JVC DD-8 Network Manual
Instructions for network function (22 pages)
Stereo System JVC DX-J21 Instructions Manual
(56 pages)
Stereo System JVC Compact Component System CA-DXJ20 Руководство По Эксплуатации
Jvc compact component system instructions (52 pages)
Stereo System JVC DX-E55EV Instructions Manual
Jvc mini component system instructions (60 pages)
Stereo System JVC DX-E55 Gebruiksaanwijzing
Minicomponentensysteem (36 pages)
Stereo System JVC SP-XT9 Service Manual
Compact component system (16 pages)
Stereo System JVC RX-D211S Instructions Manual
Audio/video control receiver (48 pages)
Stereo System JVC CA-EXD1 Instructions Manual
Dvp3570/f7 (88 pages)
Stereo System JVC DX-J35EE Service Manual
Compact component system (101 pages)
Stereo System JVC DX-E78BK Service Manual
Compact component system (62 pages)
Stereo System JVC DX-MX70BK Service Manual
(25 pages)
Stereo System JVC DC-7 Instruction Book
Portable stereo disc center (40 pages)
Stereo System JVC DX-E95TN Service Manual
Compact component system (33 pages)
Related Content for JVC DX-T99A
PC-5 L Enclosure Assembly And Electrical Parts List
JVC PC-5 L
UX-A52R Electrical Parts List (Block No.01~04)
JVC UX-A52R
MX-K6 Electrical Parts List
JVC MX-K6
MX-GC5 Electrical Parts List
JVC MX-GC5
MX-GA9V Electrical Parts List (Block No.01~08)
JVC MX-GA9V
MX-K50R Electrical Parts List (Block No.01~05)
JVC MX-K50R
MX-KA6 Series Electrical Parts List (Block No.01~05)
JVC MX-KA6 Series
MX-G71R Electrical Parts List
JVC MX-G71R
MX-K30 Electrical Parts List
JVC MX-K30
UX-S59 Electrical Parts List
JVC UX-S59
MX-J200 Electrical Parts List
JVC MX-J200
HX-D7 Electrical Parts List
JVC HX-D7
EX-A5 Electrical Parts List
JVC EX-A5
MX-G68V Electrical Parts List (Block No.01~05)
JVC MX-G68V
MX-GA8 Electrical Parts List
JVC MX-GA8
UX-HB4 Electrical Parts List
JVC UX-HB4
This manual is also suitable for:
Dx-t99uw
Dx-t99ux
Dx-t99ug
Dx-t99un
Dx-t77ee
Dx-t77us
...
Show all
Dx-t77uw
Dx-t77ux
Dx-t77uy
Dx-t77ug
Dx-t77un
Dx-t66ee
Dx-t66us
Dx-t66uw
Dx-t66ux
Dx-t66ug
Dx-t66uy
Dx-t66un
Sp-dxt99c
Ca-dxt99
Sp-dxt99w
Sp-dxt99f
Sp-dxt99s
Sp-dxt77c
Sp-dxt66f
Ca-dxt66
Sp-dxt77s
Ca-dxt77
Dx-t99ee
Dx-t99us
Table of Contents
Print
Rename the bookmark
Delete bookmark?
Delete from my manuals?
Login
Sign In
OR
Sign in with Facebook
Sign in with Google
Upload manual
Upload from disk
Upload from URL
