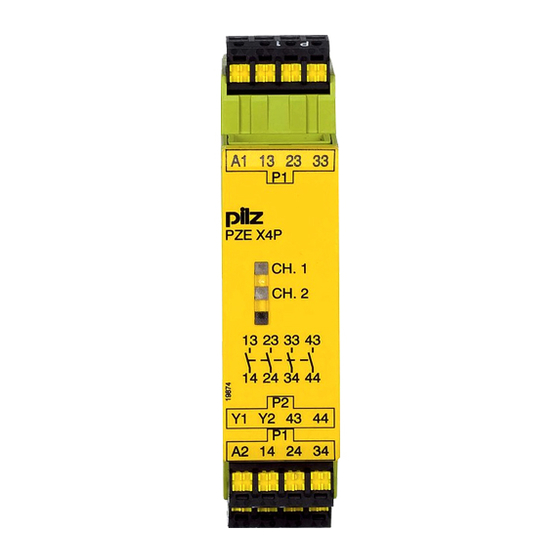

Pilz PZE x4p Operating Manual
  1. Manuals
  2. Brands
  3. Pilz Manuals
  4. Relays
  5. PZE x4p
  6. Operating manual

Pilz PZE x4p Operating Manual

Safety relays
Hide thumbs Also See for PZE x4p:
Table of Contents

Advertisement

Quick Links

PZE X4P
Safety relays
Operating Manual­1003201­EN­08

Advertisement

Table of Contents
loading

Related Manuals for Pilz PZE x4p

Summary of Contents for Pilz PZE x4p

  • Page 1 PZE X4P Safety relays Operating Manual­1003201­EN­08...
  • Page 2 Preface This document is a translation of the original document. All rights to this documentation are reserved by Pilz GmbH & Co. KG. Copies may be made for internal purposes. Suggestions and comments for improving this documentation will be gratefully received. Pilz®, PIT®, PMI®, PNOZ®, Primo®, PSEN®, PSS®, PVIS®, SafetyBUS p®, SafetyEYE®, SafetyNET p®, the spirit of safety® are registered and protected trademarks of Pilz GmbH & Co. KG in some countries.  SD means Secure Digital...

  • Page 3: Table Of Contents

    Content Introduction Validity of documentation Retaining the documentation Definition of symbols Intended use For your safety Unit features Safety features Block diagram/terminal configuration Function description Installation Wiring Preparing for operation Operation Status indicators Faults – Interference Dimensions in mm Technical details Safety characteristic data Supplementary data Service life graph Remove plug­in terminals Order reference EC declaration of conformity Operating Manual PZE X4P 1003201­EN­08...

  • Page 4: Introduction

    PZE X4P Introduction Validity of documentation This documentation is valid for the product PZE X4P. It is valid until new documentation is published. This operating manual explains the function and operation, describes the installation and provides guidelines on how to connect the product. Retaining the documentation This documentation is intended for instruction and should be retained for future reference. Definition of symbols Information that is particularly important is identified as follows: DANGER! This warning must be heeded! It warns of a hazardous situation that poses an immediate threat of serious injury and death and indicates preventive measures that can be taken. WARNING! This warning must be heeded! It warns of a hazardous situation that could lead to serious injury and death and indicates preventive measures that can be taken. CAUTION! This refers to a hazard that can lead to a less serious or minor injury plus material damage, and also provides information on preventive measures that can be taken. NOTICE This describes a situation in which the product or devices could be dam­ aged and also provides information on preventive measures that can be taken. It also highlights areas within the text that are of particular import­ ance. Operating Manual PZE X4P 1003201­EN­08...

  • Page 5: Intended Use

    PZE X4P INFORMATION This gives advice on applications and provides information on special fea­ tures. Intended use The unit meets the requirements of EN 60947­5­1, EN 60204­1 and VDE 0113­1. The con­ tact expansion module is used to increase the number of instantaneous safety contacts available on a base unit. Base units are all safety relays with feedback loop monitoring. The category that can be achieved in accordance with EN ISO 13849­1 depends on the category of the base unit. The contact expansion module may not exceed this. For your safety Only install and commission the unit if you have read and understood these operating instructions and are familiar with the applicable regulations for health and safety at work and accident prevention. Ensure VDE and local regulations are met, especially those relating to safety. Any guarantee is rendered invalid if the housing is opened or unauthorised modifica­ tions are carried out. Note for overvoltage category III: If voltages higher than low voltage (>50 VAC or >120 VDC) are present on the unit, connected control elements and sensors must have a rated insulation voltage of at least 250 V. Unit features Positive­guided relay outputs: – 4 safety contacts (N/O), instantaneous LED display for: – Switch status channel 1/2 Connection for feedback loop Operation: single­channel Plug­in connection terminals (either spring­loaded terminal or screw terminal) See order reference for unit types Safety features The unit meets the following safety requirements: The contact expander module expands an existing circuit. As the output relays are monitored via the base unit's feedback loop, the safety functions on the existing circuit are transferred to the contact expander module. The safety function remains effective in the case of a component failure. Earth fault in the feedback loop: Detected, depending on the base unit that is used. Operating Manual PZE X4P 1003201­EN­08...

  • Page 6: Block Diagram/Terminal Configuration

    PZE X4P Earth fault in the input circuit: The output relays de­energise and the safety contacts open. Block diagram/terminal configuration PNOZ X4P PZE X4P CH.1 CH.2 Y1 Y2 43 *Insulation between the non­marked area and the relay contacts: Basic insulation (over­ voltage category III), Protective separation (overvoltage category II) Function description The contact expansion module is an add­on device without delay­on de­energisation, and it is used to expand a safety circuit. The contact expansion module is driven by a base unit (e. g. emergency stop relay). Functional procedure after closing the safety contacts of the base unit: – The supply voltage is present at the input (A1) of the contact expansion module. – Close the safety contacts 13­14, 23­24, 33­34 and 43­44. – The LEDs "CH. 1" and "CH. 2" are lit. Functional procedure after opening the safety contacts of the base unit: – There is not supply voltage at input (A1) of the contact expansion module. – Open the safety contacts 13­14, 23­24, 33­34 and 43­44. – The LEDs "CH. 1" and "CH. 2" go out. Installation The unit should be installed in a control cabinet with a protection type of at least IP54. Use the notch on the rear of the unit to attach it to a DIN rail. Ensure the unit is mounted securely on a vertical DIN rail (35 mm) by using a fixing ele­ ment (e.g. retaining bracket or an end angle). If more than 2 units are installed next to each other in the control cabinet, leave a dis­ tance of at least 6 mm between the units.

  • Page 7: Wiring

    PZE X4P Wiring Please note: Information given in the "Technical details [  9]" must be followed. The outputs 13­14, 23­24, 33­34 and 43­44 are safety contacts. To prevent contact welding, a fuse should be connected before the output contacts (see Technical details). Calculation of the max. cable runs l in the input circuit: max  lmax / km  = max. overall cable resistance (see Technical details) lmax  / km = cable resistance/km Use copper wire that can withstand 60/75 °C. Sufficient fuse protection must be provided on all output contacts with capacitive and in­ ductive loads. Do not switch low currents using contacts that have been used previously with high cur­ rents. Preparing for operation Supply voltage 24 V DC Input circuit Single­channel Dual­channel Base unit: 24 V DC Safety relay PNOZ X Driven via safety contacts Base unit: Safety relay PNOZmulti Driven via semiconductor outputs (24 VDC) Feedback loop Base unit: Safety relay PNOZ X Base unit: Safety relay PNOZmulti Y1, Y2 and Input are inputs on...

  • Page 8: Operation

    PZE X4P Operation Status indicators CH.1  Safety contacts of channel 1 are closed. CH.2  Safety contacts of channel 2 are closed. Faults – Interference By closing or interrupting the input circuit you can check whether the unit switches on or off correctly. For safety reasons, the unit cannot be started if the following faults are present: Contact malfunction: As the contact block is connected to a base unit, reactivation will not be possible if the contacts have welded after the input circuit has opened. Open circuit, short circuit or earth fault ( e.g. in the input circuit) Dimensions in mm * with spring­loaded terminals 22,5 94 (3.70") (0.88") * 101 (3.98") Operating Manual PZE X4P 1003201­EN­08...

  • Page 9: Technical Details

    PZE X4P Technical details General 777585 787585 CCC, CE, GOST, TÜV, cULus Lis­ CCC, CE, GOST, TÜV, cULus Lis­ Approvals Electrical data 777585 787585 Supply voltage Voltage 24 V 24 V Kind Voltage tolerance ­15 %/+10 % ­15 %/+10 % Output of external power supply (DC) 2,5 W 2,5 W Residual ripple DC 20 % 20 % Continuous duty 100 % 100 % Max. inrush current impulse Current pulse, input circuit 2,00 A 2,00 A Pulse duration, input circuit 2,0 ms 2,0 ms Max. overall cable resistance Rl­ Single­channel at UB DC 30 Ohm 30 Ohm Voltage at Input circuit DC 24,0 V...
  • Page 10 PZE X4P Relay outputs 777585 787585 Utilisation category In accordance with the standard EN 60947­5­1 EN 60947­5­1 Safety contacts, AC15 at 230 V 230 V Max. current 5,0 A 5,0 A Safety contacts DC13 (6 cycles/ min) at 24 V 24 V Max. current 5,0 A 5,0 A Utilisation category in accordance with UL Voltage 240 V AC G.U. (same polarity) 240 V AC G.U. (same polarity) With current 6,0 A 6,0 A Voltage 24 V DC G. U. 24 V DC G. U. With current 6,0 A 6,0 A Pilot Duty R300 R300 Contact fuse protection external, safety contacts In accordance with the standard EN 60947­5­1 EN 60947­5­1 Max. melting integral...
  • Page 11 PZE X4P Environmental data 777585 787585 Climatic suitability EN 60068­2­78 EN 60068­2­78 Ambient temperature Temperature range ­10 ­ 55 °C ­10 ­ 55 °C Storage temperature Temperature range ­40 ­ 85 °C ­40 ­ 85 °C EN 60947­5­1, EN 61000­6­2 EN 60947­5­1, EN 61000­6­2 Vibration In accordance with the standard EN 60068­2­6 EN 60068­2­6 Frequency 10,0 ­ 55,0 Hz 10,0 ­ 55,0 Hz Amplitude 0,35 mm 0,35 mm Airgap creepage In accordance with the standard EN 60947­1 EN 60947­1 Overvoltage category III / II III / II Pollution degree Rated insulation voltage 250 V 250 V Rated impulse withstand voltage 4,00 kV 4,00 kV Protection type Mounting area (e.g. control cab­...

  • Page 12: Safety Characteristic Data

    PZE X4P Mechanical data 777585 787585 Dimensions Height 94,0 mm 101,0 mm Width 22,5 mm 22,5 mm Depth 121,0 mm 121,0 mm Weight 175 g 175 g The standards current on 2009­12 apply. Safety characteristic data Operating EN ISO EN ISO EN IEC EN IEC IEC 61511 IEC 61511 EN ISO mode 13849­1: 13849­1: 62061 62061 13849­1: 2008 2008 2008 SIL CL  [1/h] Category  [year] –...
  • Page 13 PZE X4P Service life graphs at 24 V DC and 230 V AC Service life graphs at 110 V DC Example Inductive load: 0,2 A Utilisation category: AC15 Operating Manual PZE X4P 1003201­EN­08...

  • Page 14: Remove Plug­in Terminals

    PZE X4P Contact service life: 2,000,000 cycles Provided the application requires fewer than 2,000,000 cycles, the PFH value (see tech­ nical details) can be used in the calculation. To increase the service life, sufficient spark suppression must be provided on all output contacts. With capacitive loads, any power surges that occur must be noted. With contact­ ors, use freewheel diodes for spark suppression. Remove plug­in terminals Procedure: Insert the screwdriver into the housing recess behind the terminal and lever the terminal out. Do not remove the terminals by pulling the cables! Order reference Type Features Connection type Order no. PZE X4P 24 V DC Screw terminals, plug­in 777585 PZE X4P C 24 V DC Spring­loaded terminals, plug­in 787585 Operating Manual PZE X4P 1003201­EN­08...

  • Page 15: Ec Declaration Of Conformity

    PZE X4P EC declaration of conformity This product/these products meet the requirements of the directive 2006/42/EC for ma­ chinery of the European Parliament and of the Council. The complete EC Declaration of Conformity is available on the Internet at www.pilz.com/support/downloads. Representative: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix­Wankel­Str. 2, 73760 Ost­ fildern, Germany Operating Manual PZE X4P 1003201­EN­08...
  • Page 16 +49 711 3409-444 represented by our subsidiaries support@pilz.com and sales partners. Please refer to our homepage for further details or contact our headquarters. Pilz GmbH & Co. KG Felix-Wankel-Straße 2 73760 Ostfildern, Germany Telephone: +49 711 3409-0 Telefax: +49 711 3409-133 E-Mail: pilz.gmbh@pilz.de...
