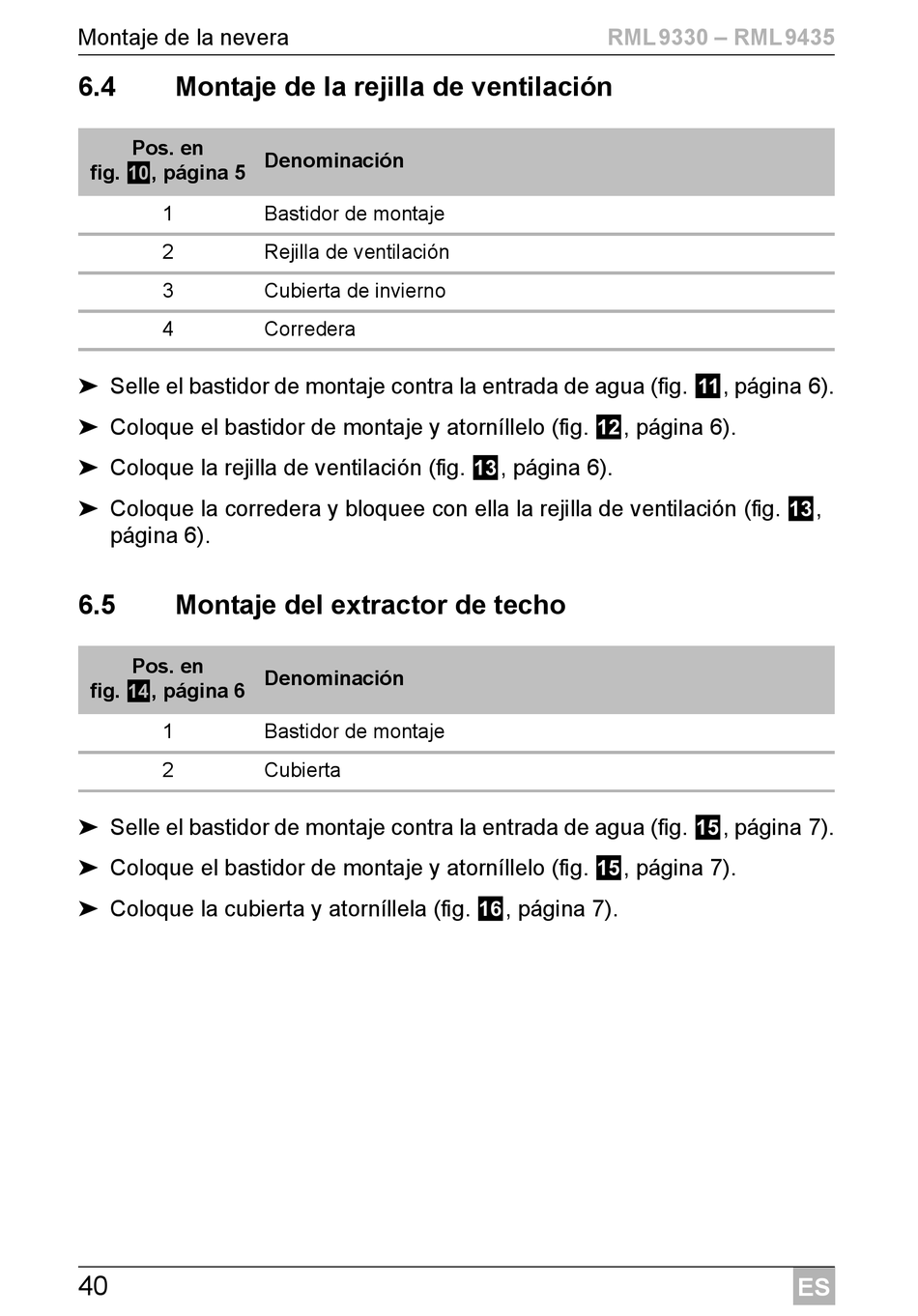

Dometic RML9335 Installation Manual page 40

Montaje de la nevera
6.4 Montaje de la rejilla de ventilación
Pos. en
fig. 0, página 5
1
2
3
4
➤ Selle el bastidor de montaje contra la entrada de agua (fig. a, página 6).
➤ Coloque el bastidor de montaje y atorníllelo (fig. b, página 6).
➤ Coloque la rejilla de ventilación (fig. c, página 6).
➤ Coloque la corredera y bloquee con ella la rejilla de ventilación (fig. c,
página 6).
6.5 Montaje del extractor de techo
Pos. en
fig. d, página 6
1
2
➤ Selle el bastidor de montaje contra la entrada de agua (fig. e, página 7).
➤ Coloque el bastidor de montaje y atorníllelo (fig. e, página 7).
➤ Coloque la cubierta y atorníllela (fig. f, página 7).
40
Denominación
Bastidor de montaje
Rejilla de ventilación
Cubierta de invierno
Corredera
Denominación
Bastidor de montaje
Cubierta
RML9330 – RML9435
ES
