Peavey SRM Series Owner's Manual

Srm series sound reinforcement monitor console
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

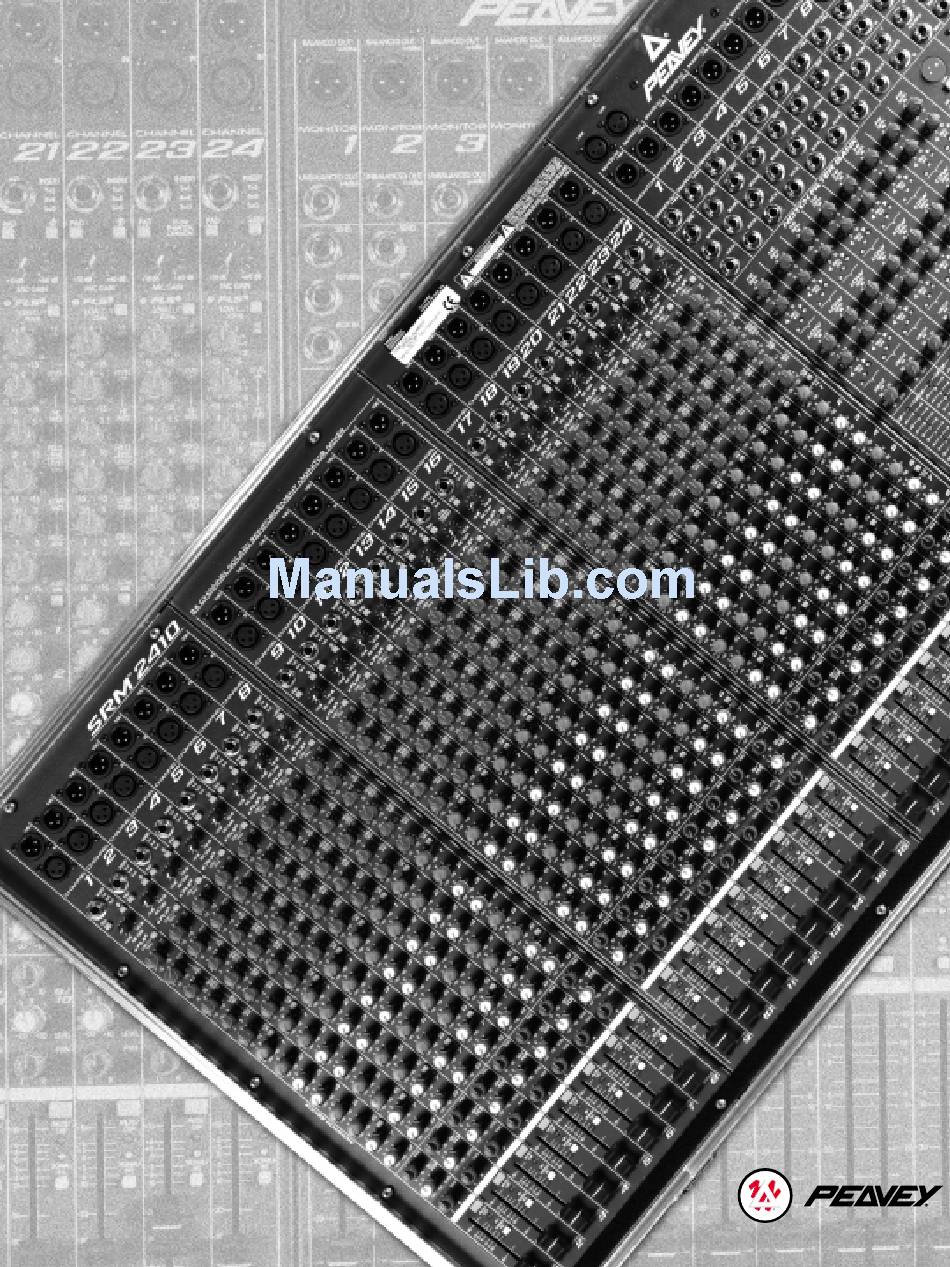

S R M
S E R I E S
™
O
'
M
WNER
S
ANUAL

Advertisement

loading

Related Manuals for Peavey SRM Series

Summary of Contents for Peavey SRM Series

  • Page 1 S R M S E R I E S ™ ’ WNER ANUAL...
  • Page 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
  • Page 3 Sound Reinforcement Monitor Console Congratulations on the purchase of your SRM latest in low-noise circuitry and surface mount technology. In addition, Peavey’s exclusive Feedback Locating System (FLS ) can be found at each channel and at the two tunable notch filters. The ®...
  • Page 4 3. Lamp Sockets: The SRM is equipped with two Lamp Sockets. These XLR-type sockets accept low-voltage (12VAC, 180mA) lamps. The Peavey ML-2 Lamp (part number 50024) is recommended for this application. The lamps provide sufficient light in poorly lit environments. The total maximum current draw across the lamp terminals should not exceed 400mA.

  • Page 5: Monitor Master Section

    MONITOR MASTER SECTION The Monitor Master Section can be divided into the following sub-sections: Patching, Filtering, plus Viewing and Controlling. The Patching section will explain the outputs and inserts found on each Monitor Output. The Filtering section covers the Notch Filter Bank and Low Cut Filters. The LED Meters, Master Monitor Faders, PFL and Wedge utilities are covered in the Viewing and Controlling section.
  • Page 6 Filtering Monitor Sends 1 through 8 have a bank of two sweepable notch filters (Hi and Low frequency section) and a Low Cut Filter. Because the majority of feedback problems occur within the monitor system, our advice is that you become very familiar with this feature. Filters, like any other form of equalization, are an aid.
  • Page 7 adjusted into the audible range you would never know. The Low Cut Filter is a 12 dB/oct filter with a roll-off frequency range of 10-350 Hz. Because extremely low frequencies use up amplifier head- room and cause resonant feed-back, it is a good practice to adjust this control to allow the least amount of low frequency energy that is tolerable.
  • Page 8 The Thru XLR is a parallel connection (or split) to send the source signal to the Mains (FOH — Front of House) mixer. This is typically done via an audio snake such as the Peavey Audio Link.
  • Page 9 21. Insert: An Insert jack is provided to allow for an external device (i.e., compressor, effects, tuner, etc.) to be placed in the signal path pre EQ. The jack is wired: Tip=Send, Ring=Return, and Sleeve=Ground. A switch in the jack normally connects the Tip and Ring to continue signal flow when the jack is not in use.
  • Page 10 Channel Filtering/EQ The following section will explain the FLS channel of your SRM. We will begin the section with Peavey’s patented FLS System) feature. 26. FLS ® : The FLS ® (Feedback Locating System) senses which channel has the highest signal level pre-fader.
  • Page 11 35. Post Switch(es): Determines which signal will be present on the selected Monitor Send. When the switch is in the “out” position the signal is sent post-EQ/pre-fader. With the switch depressed the signal is sent post-fader. There are two of these switches for each input channel. Each switch is marked (1 - 6 and 7 - 8) to indicate the group of Monitor Outputs that it affects.
  • Page 12 43. Talk: Press this momentary switch to speak through the headset microphone and onto the intercom line. The mic level is adjusted by the Mic Gain trim pot (#45) and the amount of your mic signal fed back into your headset is adjusted by the Side Tone trim pot (#46). 44.
  • Page 13 47. COM/PROG Switch: This determines which material you want to send over the intercom line. It is your option to either speak over the headset mic or send program material from the console. With the switch in the “out” position, the intercom is set up in “COM” mode. In this mode you may press the Talk switch (#43) in order to send spoken material over the intercom line.
  • Page 14 55. PFL Interconnect: This 1/4" jack is an extension to the PFL bus allowing you to extend the PFL function to another console. Connecting the PFL Interconnect and Monitor Send Aux Inputs to the PFL Interconnect and Send (Send/Return) from each Monitor Send of an identical SRM doubles the consoles input capability while maintaining the PFL capabilities of both boards.

  • Page 16: Wiring Diagram

    ™ Wiring Diagram Output Section ™ 112m Power To Intercom Headset Outputs ® 800s CH. A CH. B INTERCOM CHAIN To 2nd SRM PFL Interconnect ™ 112m CH. A ™ 215FX ® 800s CH. B Talkback Mic...

  • Page 17: Input Specifications

    Specifications: Input Specifications: Input Input Impedance (Ohms) Microphone Microphone with pad Talkback Microphone Monitor Return (1-8) AUX In. 0 dBu = 0.775V (RMS) ** Min. input level (sensitivity) is the smallest signal that will produce nominal output with controls set for maximum gain.

  • Page 18: Output Specifications

    Output Specifications Output Min. load Impedance Master L/R, Monitor-mix (1 thru 8) Monitor Send (1 thru 8) We d g e H e a d p h o n e * 0 dBu = 0.775V (RMS) Gain: Mic input to channel insert send: Mic input to monitor-mix out (1 thru 8) Mic input to monitor-mix 9/10 and L/R Frequency Response:...
  • Page 19 Hum AND Noise: EIN: -126 dBu O u t p u t Master L/R Monitor-mix ( 1 thru 8) Monitor-mix 9/10 (Hum and noise — with filter: 22 Hz to 22 kHz) Crosstalk @ 1 kHz >80 >75 >60 Common Mode Rejection Ratio (C.M.R.R.) Mic input: 60 dB typical @ 1 kHz maximum gain 70 dB typical @ 1 kHz minimum gain...
  • Page 20 ™ Channel EQ and LC Filter ™ Master Notch and Varible LC Filter Low Notch 100~4000 Hz High Notch 500~10,000 Hz...
  • Page 21 ™ Channel Mid Sweep HI-MID Freq. Range 500~15,000 Hz LOW-MID Freq. Range 100~3000 Hz...
  • Page 22 “siempre lista” para viajar. La consola está estructurada físicamente en secciones, por lo que este manual describe una sección por vez. Cada función y ESPAÑOL ™ 2410 ® ) de Peavey. El resultado es una consola mezcladora de moni- ™ . La consola SRM ™...
  • Page 23 XLR aceptan lámparas de bajo voltaje (12 VCA, 180 mA). Para esta aplicación, se recomienda la lámpara Peavey ML-2 (Nº de pieza 50024). Las lámparas proveen luz suficiente en ambientes mal iluminados. El consumo de corriente máximo total en los terminales de la lámpara no debe exceder 400 mA.
  • Page 24 CONTROL MAESTRO DE MONITOREO La sección de control maestro de monitoreo está dividida en las siguientes subsecciones: conexiones accesorias, filtrado, y visualización y control. La sección de conexiones accesorias explica las salidas y las inserciones que se encuentran en cada salida de monitoreo. La sección de filtrado abarca el banco de filtros de muesca y los filtros de corte de baja frecuencia.
  • Page 25 Filtrado Las señales de muestra de monitoreo 1 a 8 tienen un banco de dos filtros de muesca con barrido de frecuencia (sección de alta y baja frecuencia) y un filtro de corte de baja frecuencia. La mayoría de los problemas de retroalimentación ocurren dentro del sistema de monitoreo, de modo que le recomendamos familiarizarse con esta función.
  • Page 26 11. Control del filtro de corte de baja frecuencia: Este control ajusta la frecuencia de transición del filtro de corte de baja frecuencia. Básicamente, este filtro está activado todo el tiempo pero, a menos que se ajuste dentro de la gama audible, usted no lo notará. El filtro de corte de baja frecuencia es de 12 dB/octava, con una gama de frecuencia de atenuación progresiva entre 10 y 350 Hz.
  • Page 27 muy conveniente cuando surge un problema, dado que es posible activar o desactivar selectivamente cualquier combinación de monitores. El silencio de la señal se refleja en el medidor, pero no afecta la señal de PFL. Cuando se presiona el botón del silenciado, se enciende un indicador de color rojo.
  • Page 28 (consola primaria del estudio). Esto normalmente se hace mediante un cable de audio de conectores múltiples, tal como el Audio Link de Peavey. 21. Inserción: Se provee un enchufe hembra de inserción para colocar un dispositivo externo (compresor, generador de efectos, sintonizador, etc.) en la trayectoria de la señal anterior a la ecualización.
  • Page 29 Cada canal tiene un LED indicador de silenciado/recorte y otro LED indicador de señal/PFL, de manera que es posible observar y escuchar el resultado obtenido. ® patentado por Peavey. ® detecta qué canal tiene el nivel de señal preatenuación más ®...
  • Page 30 34. Señal de muestra de monitoreo (1 a 10): Ajusta el nivel de la señal de un canal presente en el correspondiente bus de salida de monitoreo. Al emplear los posconmutadores (Nº 35), las señales de muestra de monitoreo 1 a 6 y 7 y 8 se pueden dividir en dos grupos separados, donde cada grupo se puede seleccionar antes y después de la atenuación.
  • Page 31 Interfono La sección de interfono es básicamente una estación de intercomunicación compatible con el sistema ClearCom ™ , incorporada a la consola SRM. Se emplean dos conectores XLR (entrada hembra y salida macho) para enviar directamente la señal de la línea del interfono, así como un conector XLR estándar de cuatro terminales para auriculares con micrófono.

  • Page 32: Entradas Y Salidas

    Intercomunicador La sección de intercomunicador del mezclador ofrece una comunicación directa con las salidas al escenario y los monitores. Permite dirigirse a uno o más monitores mediante el micrófono del intercomunicador. Esta función resulta conveniente para enviar mensajes al escenario durante la ejecución y/o las pruebas de sonido.
  • Page 33 56. Entrada/salida de interfono: Enchufes XLR hembra para la entrada y XLR macho para la salida, que se utilizan para conectar a una línea de interfono compatible con el sistema ClearCom estándar. 57. Conector XLR de 4 terminales de interfono: Es un conector XLR de 4 terminales estándar que se emplea para conectar los auriculares con micrófono del operador.
  • Page 34 à faible bruit et de nouveaux composants de surface. De plus, le sys- tème FLS (Système de localisation du Feedback) exclusif aux produits Peavey équipe chacun des ® canaux d’entrée et les bus Monitor possèdent deux notch-filters réglables.
  • Page 35 (12VAC, 180mA). La lampe ML-2 (numéro Peavey 50024) est recommandée pour cette application. Cette lampe assure un éclairage suffisant dans des conditions d’obscurité partielle ou totale. L’intensité du courant passant dans ces prises ne doit pas dépasser 400mA.
  • Page 36 sortie symétrique ne peut être utilisée ou lorsque les deux sorties sont utilisées simultanément. Utilisez toujours un câble blindé de haute qualité pour vos signaux asymétriques. Ce câble doit être aussi court que possible afin de limiter le bruit induit par son utilisation. encore une fois, cette sortie et la sortie XLR symétrique peuvent être utilisées simultanément.
  • Page 37 minimum de larsen en sortie de votre console. Avant de rechercher la bande de fréquence en larsen (n°9), réglez le contrôle Depth à 0 dB. Une fois la fréquence trouvée, tournez progressivement le régalge vers -15 dB pour supprimer le larsen. Si il n’y a pas de feedback sur une sortie Monitor Send, son contrôle Depth doit être réglé...
  • Page 38 à la table de mixage du système de sono principal. Ceci est généralement réalisé grâce à un câble multi-paire de type Peavey Audio Link. 21. Insert: Ce Jack stéréo (TRS) permet d’insérer un appareil externe (tel un compresseur ou un EQ graphique) dans la chaîne du signal avant l’égalisation.
  • Page 39 23. Gain d’entrée: Ce contrôle varie le gain d’entrée afin d’augmenter la plage dynamique. il peut être ajusté entre +10 dB et +60 dB [-10 dB et +40 dB avec l’atténuateur (n°22)]. Le réglage du gain peut s’effectuer en pressant le bouton PFL (n°41) et en ajustant le signal pour un niveau de 0 dB (+4 dBu) grâce au Vu-mètre R (droite, n°12).
  • Page 40 31. EQ Low Mid: Réglage de tonalité actif de type passe-bande affectant le niveau des haut- médiums (±15dB). La fréquence sur laquelle il est centré peut être réglée (n°30) de 100 Hz à 3 kHz. 32. Low Mid Shift: Ajuste la fréquence sur laquelle est centrée l’EQ Hi Mid (n°29) dans un registre s’étendant de 0.1 à...
  • Page 41 INTERCOM/TALKBACK Cette section décrit la partie communication de la SRM. Bien que ces deux fonctions assurent une communication, elles fonctionnent indépendamment et différemment. Intercom L’Intercom construit dans la SRM et compatible ClearCom mâle-out) permette l’insert dans la ligne intercom et une prise XLR 4 broches et fournit pour un casque.

  • Page 42: Entrées Et Sorties

    51. Sélecteurs d’assignation Talkback: Ces 10 sélecteurs permettent de router le signal Talkback vers les bus Monitor 1 à 10 ou L/R. 52. Niveau Talkback: Détermine le niveau du micro Talkback aux sorties Monitor assignées. La plage de gain s’étend de +4 dB à +52 dB. Ne réglez pas ce niveau plus fort que nécessaire, le micro Talkback étant capable de capter des sons provenant de retours sur scène et ainsi créer un larsen.
  • Page 43 Herzlichen Glückwunsch zum Erwerb Ihrer Monitorkonsole aus der SRM eine Schaltungstechnik und Oberflächenfertigung der jüngsten Generation, die sich auf dem neuesten Stand der befindet. Zusätzlich finden Sie Peavey’s exklusives Feedback Locating System (FLS jeden Channel und zwei einstellbare Notch Filter. Das Resultat ist ein ruhiger, flexibler Monitor Mixer vollgepackt mit Features.
  • Page 44 3. Leuchtenanschlüsse: Ihre Konsole ist mit zwei Anschlußbuchsen ausgestattet. Diese Buchsen vom Typ XLR akzeptieren Niedervoltleuchten (12VAC, 180mA). Für diese Anwendung ist die ML-2 Leuchte von Peavey empfehlenswert (Teilenr.: 50024), die für ausreichende Beleuchtung sorgt. Achten Sie darauf, daß die maximale Stromaufnahme beider Terminals 400mA nicht überschreitet.
  • Page 45 4. Symmetrische Outputs: Der SRM ist mit einem einem symmetrischen XLR Ausgang (+4 dBu) für jeden Monitor Channel ausgestattet. 5. Asymmetrische Outputs: Ein 1/4" asymmetrischer Ausgang (+4 dBu) ist Monitor Channel vorhanden. Einen Anschluß über diesen Ausgang sollten Sie nur dann tätigen, wenn es unpraktikabel erscheint den symmetrischen Ausgang (#4) zu benutzen oder aber bei gleichzeitiger Verwendung beider Outputs.
  • Page 46 Notch Filter Bank: 8. LED Tuning Anzeigen: Diese 3 gelben LEDs zeigen an in welche Richtung die Frequenzregelung (#9) erfolgen muß, um den Filter entsprechend zu stimmen: links (nach unten), mittig, rechts (nach oben). Leuchten alle 3 LEDs ist die problematische Frequenz gefunden. 9.
  • Page 47 12. LED Peak Level Meter: Jeder der 12 Monitor Mixes verfügt über einen 12-segmentigen LED Peak Level Meter mit einem -33 bis +9 dB Bereich. Jeder Meter besitzt darüber hinaus eine Warnanzeige in Form einer Clip-LED, um anzuzeigen wenn ein Signal im 2 dB Clipping-Bereich liegt.
  • Page 48 Parallelanschluß (oder Split) zur Übertragung des Quellensignals an den Mains Mixer (FOH - Front-of-House/auf der Gehäusefront). In der Regel geschieht dies per Audio Snake wie z. B. dem Audio Link von Peavey. 21. Insert: Die Insert-Buchse dient der Aufnahme eines externen Gerätes (z.B. Kompressor, Effekte, Tuner, etc.) zur Plazierung im Signalpfad pre EQ.
  • Page 49 Während eines Soundchecks erreichen Sie eine hörbar optimale Schalterposition, indem Sie den Taster kurzzeitig ein-/austasten. Channel Filterung/EQ Der folgende Abschnitt beschreibt den FLS Eingangskanal Ihrer SRM Kosole zu finden sind. Wir beginnen diesen Abschnitt mit Peavey’s patentiertem FLS ® (Feedback Locating System) Feature.
  • Page 50 33. Low EQ: Ein aktiver Tonregler vom Typ Shelving, zentriert bei 80 Hz, der die niedrigen Frequenzpegel um ±15 dB regelt. Meters/Controlling Hier werden die 10 Monitor Sends mit Ihren Anzeigen und Reglern beschrieben. Für jeden Input Channel gibt es 10 Monitor Sends, die nummeriert sind und direkt mit den nummerierten Outputs in der Mastersektion korrespondieren.
  • Page 51 INTERCOM/TALKBACK Dieser Abschnitt beschreibt die Kommunikationseinrichtung der SRM Konsole. Obwohl mit beiden Systemen ein Kommunikationslink erreicht wird, handelt es sich um zwei völlig unabhängige Funktionen und werden auch als solche erklärt. Intercom Bei der Intercom Sektion handelt es sich um eine im Mixer integrierte ClearCom Intercom Station.

  • Page 52: Ein- Und Ausgänge

    Talkback Die Talkback Sektion ist Ihre direkte Verbindung zu den Stage/Monitor Outputs. Er ist vorgesehen, um Ihnen die Möglichkeit zu geben einen oder bestimmte Monitore via Talkback Mikrofon zu addressieren. Eine komfortable Lösung bei der Message Übertragung über die Bühne hinweg während einer Performance und/oder des Soundchecks.
  • Page 53 NOTES:...
  • Page 54 What Peavey Will Do We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the return shipping charges.

  • Page 55: Important Safety Instructions

    16. The user should not attempt to service this equipment. All service work should be done by a qualified service technician. 17. This product should be used only with a cart or stand that is recommended by Peavey Electronics. 18. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise induced hearing loss, but nearly everyone will lose some hearing if exposed to sufficiently intense noise for a sufficient time.
  • Page 56 Features and specifications subject to change without notice. Peavey Electronics Corporation • 711 A Street • Meridian • MS • 39301 (601) 483-5365 • FAX 486-1278 • www.peavey.com ©2000 Printed in the U.S.A. 3/00 80304467...
